黄铜内螺纹立式垂直止回阀结构

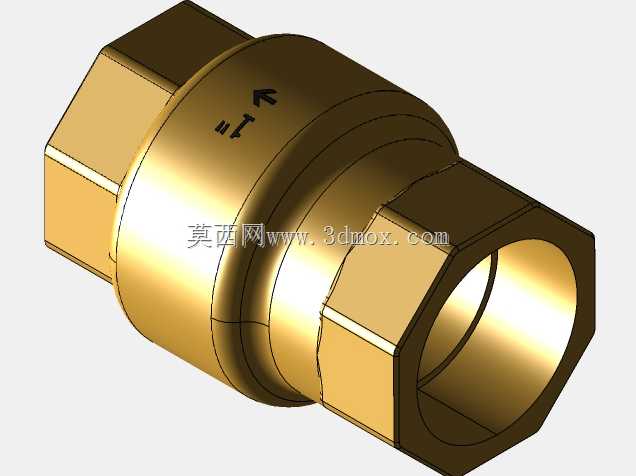

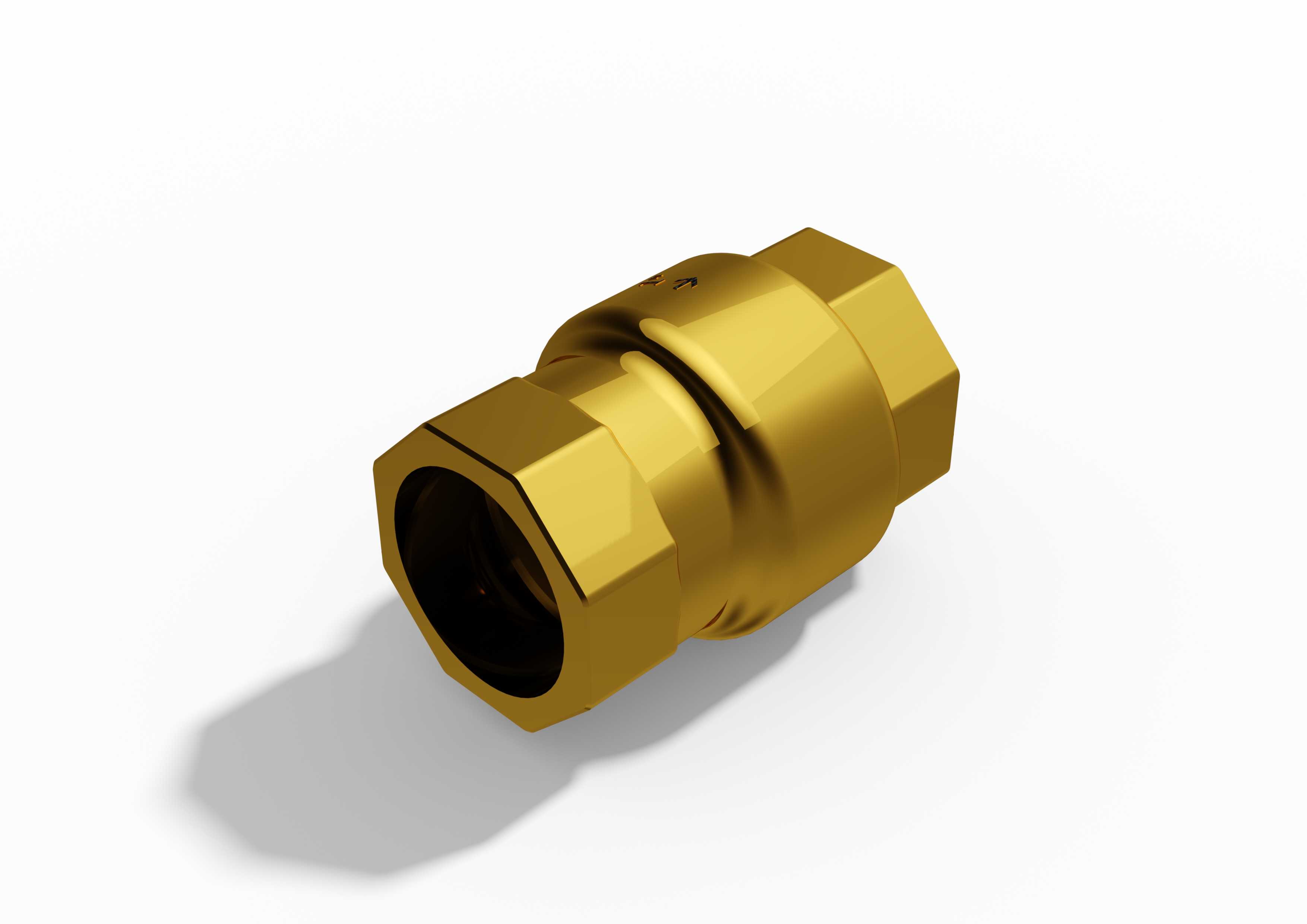

　　这款立式垂直安装的止回阀，主要适配民用给排水、小型暖通循环、低压气动输送这类对安装空间有垂直走向限制的管路场景，在户内冷水支管、壁挂炉进出水管路、小型空压机输气支路里都能见到这类结构的阀件，核心作用是依靠介质自身压力驱动阀芯启闭，避免管路内流体反向倒流，防止下游介质回流冲击上游设备，比如停泵时阻止水锤倒灌损坏泵体叶轮，或是在循环管路里避免介质反向串流打乱系统循环路径。从结构设计来看，整体采用全黄铜锻压成型的阀体，两端为内螺纹连接接口，这类接口适配常规的英制管螺纹标准，安装时直接和同规格外螺纹管路端旋合即可，不需要额外加装法兰连接件，适合小通径低压管路的快速装配，阀体外部的六角结构是专门预留的管钳夹持位，

　　安装时可以用标准管钳卡紧六角段施加扭矩，避免夹持阀体圆柱段造成外壳变形损伤内部密封结构。阀芯采用垂直升降式结构，介质正向流动时，流体压力克服阀芯自重与弹簧预紧力将阀芯顶开，介质从阀腔内部的导流槽流过，流道设计做了圆弧过渡，尽可能减少介质通过时的局部阻力损失，避免在阀后形成明显的压损影响管路输送效率；当介质出现反向流动趋势时，反向流体压力配合弹簧预紧力、阀芯自重，会将阀芯快速压合在阀座密封面上，切断介质通路，密封面采用软质密封材质贴合，低压工况下也能保证可靠的密封性能，不会出现反向渗漏的问题。设计时特意将整体结构做了同轴对称布局，垂直安装时阀芯的运动方向和重力方向完全重合，不会因为安装角度偏移导致阀芯卡滞，相比卧式安装的止回阀，

　　这类垂直结构的阀件可以直接安装在竖直走向的管段上，不需要额外预留水平安装空间，适合户内管路、设备内部集成这类空间紧凑的安装场景。外形尺寸上，两端内螺纹接口的同轴度公差控制在0.1mm以内，保证和管路连接后不会出现偏载应力，阀体最大外圆尺寸比螺纹公称通径大30%左右，既保证了阀腔有足够的通流面积，也不会因为阀体体积过大挤占周边安装空间，安装时需要注意在阀件两端预留至少一倍管径的直管段，避免管路弯头、变径直接对接阀口造成介质流态紊乱，影响阀芯正常启闭动作。在实际选型应用中，这类黄铜材质的止回阀工作温度范围适配-10℃到120℃的常规流体工况，不适合输送强腐蚀性酸碱介质，也不能用在超过公称压力的高压管路中，

　　安装时要注意阀体上标注的流向箭头和管路介质流向保持一致，反向安装会直接导致管路堵塞无法通流。建模过程中对阀体内腔的流道做了等比例还原，包括阀芯导向筋的位置、弹簧安装腔的尺寸、密封槽的深度都按照实际加工公差做了还原，既可以用于管路系统的装配干涉检查，也能作为阀件选型时的结构参考，核对安装边界尺寸是否适配现场管路布局，避免采购后出现安装空间不足、接口规格不匹配的问题。
