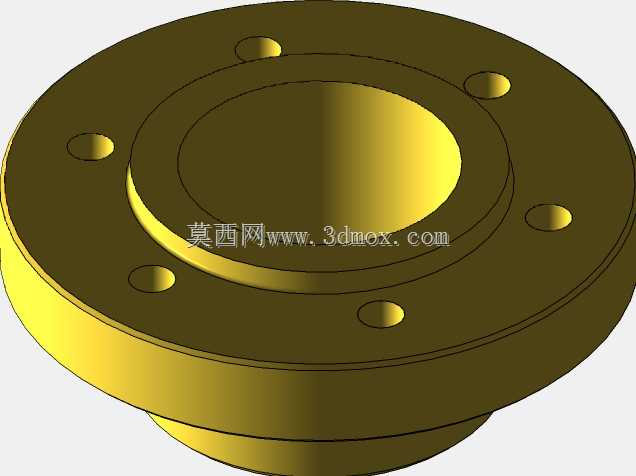

内径60mm无键槽内接式法兰连接门托

　　做传动配套结构设计的工程师大多遇到过这类场景：低速重载的轴端需要做轴向承托，同时要兼顾周向定位的可靠性，还要避免键槽加工带来的应力集中问题，这款内接式法兰门托就是针对这类工况开发的结构件。从实际应用场景来看，这类构件常出现在轻工输送线的从动轴端、小型搅拌设备的主轴支撑位、门窗启闭机构的转轴承托位置，区别于带键槽的传动法兰，它不需要在配合轴上加工键槽，依靠轴与内孔的过盈配合外加端面螺栓的锁紧力，就能实现轴与法兰的同步转动，同时法兰盘的端面可以直接贴合安装基座，承担轴向的载荷传递。

　　从功能特性上看，这款门托的核心作用有两个，一是实现轴端的径向定位，60mm的内孔直径适配市面上常规的60mm直径光轴，配合公差选用H7/k6的过渡配合等级，装配时通过压力机压入即可获得足够的抱紧力，不需要额外加工键槽，对于一些不允许轴面开槽、避免应力集中折断的工况，这种无键槽的设计能大幅提升轴的疲劳强度；二是承担轴向的支撑载荷，法兰盘上均匀分布的6个安装通孔，能够穿装螺栓将整个构件固定在设备的机架立板或者轴承座端面上，法兰背面的凸台结构可以嵌入安装板的定位孔内，实现安装时的快速对中，避免装配时出现同轴度偏差。

　　设计思路上，这款构件采用了一体化的锻坯加工结构，整体没有拼接焊缝，所有转角位置都做了R2的圆角过渡，避免热处理和受力时出现应力集中。法兰盘的厚度经过载荷校核，在承受10kN轴向静载荷的情况下，端面的变形量控制在0.02mm以内，不会出现贴合面翘曲导致的连接松动。内孔的加工精度要求达到IT7级，表面粗糙度控制在Ra1.6，保证和轴配合时的接触面积足够，不会出现局部应力过大导致的抱轴或者打滑问题。法兰上的安装孔采用锪平设计，螺栓头安装后不会突出法兰端面，保证和安装面的完全贴合，同时孔位的位置度公差控制在Φ0.1mm，和标准安装基座的孔位能够完全互换，不需要现场二次修配。

　　从安装边界尺寸来看，法兰盘的最大外径为160mm，安装时需要在基座上预留直径不小于165mm的安装平面，避免周边结构和法兰外圆产生干涉；背面的定位凸台直径为90mm，高度为8mm，对应的基座安装定位孔需要加工到Φ90H8，深度不小于8mm，保证凸台能够完全嵌入；内孔的有效配合长度为45mm，装配时轴的插入深度需要达到40mm以上，才能保证足够的抱紧力矩，避免运转时出现轴和内孔的相对滑动。6个安装孔的中心圆直径为130mm，单孔直径为11mm，适配M10的内六角圆柱头螺栓，螺栓的拧入深度根据基座材质确定，铸铁基座的拧入深度不小于15mm，钢制基座的拧入深度不小于10mm，就能保证足够的连接强度。

　　实际选型使用时需要注意，这类无键槽的法兰门托不适合传递大扭矩的重载传动场景，额定传递扭矩需要控制在800N·m以内，如果扭矩超过这个范围，需要在端面加装定位销或者选用带键槽的结构，避免出现打滑失效。另外装配前需要将内孔和配合轴的表面擦拭干净，涂抹少量润滑脂避免压装时出现拉毛，压装时需要保证压力垂直作用在法兰端面，不能敲击法兰外圆，避免导致法兰变形影响同轴度。日常维护时只需要定期检查连接螺栓的预紧力，每运行3000小时重新复紧一次螺栓即可，不需要额外的润滑维护，整体结构的可靠性很高，适合在粉尘、轻度潮湿的工况下长期使用。
