二分之一英寸BSP螺纹活接接头结构

　　日常做流体管路排布设计时，这类螺纹活接是绕不开的基础连接件，不管是民用给排水管路、小型工业气动回路还是低压液压输送支路，都能见到它的身影。不同于普通的直接头，活接的核心优势在于安装和后期维护时不需要大幅度转动两端的固定管路，只需要拧动中间的锁紧螺母就能完成接头的拆装，这在空间局促、管路已经完成固定排布的场景下，能省去大量的调整工作量。

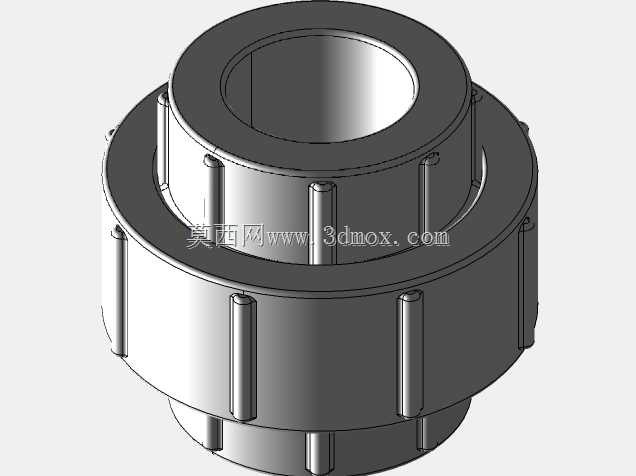

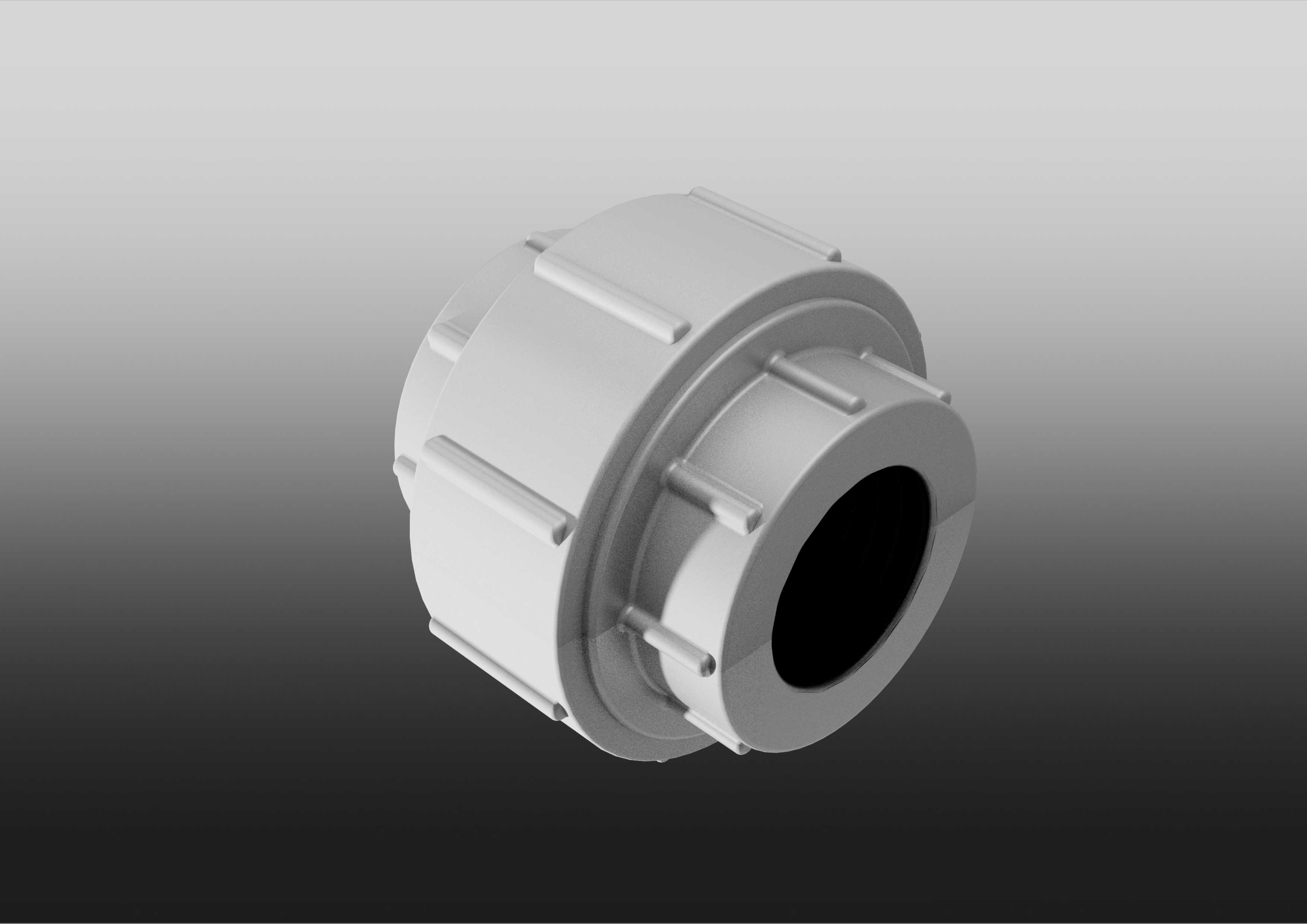

　　从结构设计来看，这款接头采用三段式组合结构，两端分别是带外螺纹的插接端和带内螺纹的承接端，中间靠带防滑棱的锁紧螺母实现两端的轴向压紧，密封面设置在两端接头的贴合位置，实际使用时可以根据输送介质的不同选配橡胶、四氟或者金属密封垫片，满足不同温度、压力、介质属性的密封需求。外表面的轴向防滑棱不是随意设计的凸起，每一条棱的高度、间距都经过实际操作验证，不管是徒手拧紧做初步定位，还是用管钳做最终的扭矩锁紧，都能提供足够的摩擦力，不会出现打滑的情况，同时棱边做了圆角过渡，避免安装时划伤操作人员的手部。

　　尺寸边界上，这款接头适配二分之一英寸的BSP标准螺纹，也就是行业内常说的4分管螺纹，螺纹的牙型角、螺距都严格遵循英制管螺纹的标准规范，和同规格的管路、阀门、仪表接口可以实现无偏差适配。接头的最大外径控制在合理范围内，安装时不需要在管壁上预留过大的操作空间，两端的螺纹旋合长度经过校核，既保证足够的连接强度，不会因为管路振动、压力波动出现松脱泄漏，也不会因为旋合长度过长导致安装时拧入过深顶坏管路内部的密封面。锁紧螺母的轴向长度也做了优化，拧紧时的行程刚好能把两端接头的密封面完全压实，不会出现行程不足密封不严，或者行程过余导致螺母锁死后期无法拆卸的问题。

　　实际选型应用时，这类活接常被用在管路需要经常拆卸检修的位置，比如仪表前端的安装段、设备和固定管路的连接段、需要定期清理过滤装置的管路节点。做三维建模的时候，要特别注意螺纹部分的收尾处理，还有密封面的平面度要求，实际加工中密封面的粗糙度要达到Ra1.6以下才能保证密封效果，建模时如果忽略了这个细节，后续出工程图就会遗漏关键的技术要求。另外接头两端的同轴度也是设计重点，如果同轴度偏差过大，安装后管路会出现额外的内应力，长时间受压力冲击或者温度变化影响，很容易在接头位置出现断裂泄漏。

　　很多刚入行的设计人员做管路设计时，容易忽略这类小接头的安装空间预留，要么把活接的位置贴在墙面或者设备面板上，导致锁紧螺母没有足够的扳手操作空间，要么没有预留活接的拆装位移量，后期维护时不得不拆整段管路。这款活接的结构尺寸刚好适配常规的管路安装间隙，拆装时只需要沿轴向留出几毫米的位移量就能完成拆卸，不需要挪动两端的固定管路，这也是它在民用管路、工业小型流体回路里被广泛应用的核心原因。从材质适配性来说，这个结构可以根据使用场景选用PPR、PVC、黄铜、不锈钢等不同材质，建模时的结构参数可以直接复用，只需要根据材质的强度特性调整壁厚和锁紧棱的尺寸即可，不需要重新做整体结构的设计验证，能大幅提升常规管路设计的工作效率。
