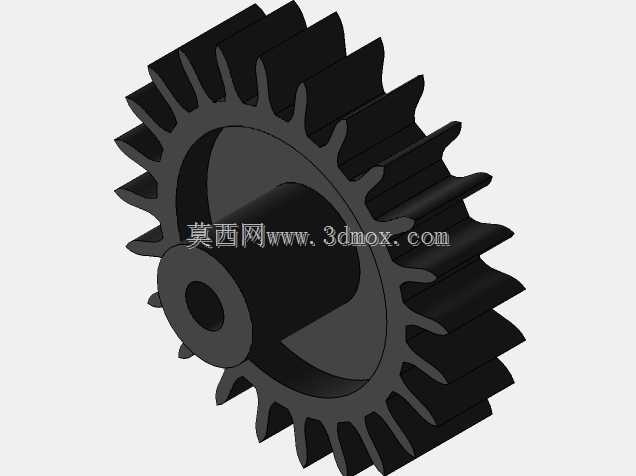

带轮毂直齿传动齿轮结构三维设计

　　做传动结构设计快十二年，经手的齿轮类零件少说也有几百个，这类带一体式轮毂的直齿圆柱齿轮，是中小功率传动场景里最常用的结构形式之一，很多刚入行的工程师容易把它和普通薄型片齿轮搞混，实际两者的应用边界、安装要求差得挺多。先从应用场景说，这类齿轮大多用在中小扭矩的平行轴传动工位，比如小型输送线的动力传递、仪器仪表的调节机构、小型风机的传动端、办公设备的走纸传动组，还有一些轻载自动化设备的同步传动环节，不像重载齿轮需要做分体式轮毂或者镶套结构，这种一体式铣削成型的齿轮，加工工序少，装配定位准，在转速不超过1500rpm、传递扭矩在50N·m以内的工况下，可靠性完全能满足设计要求。

　　从功能特性上看，这个结构的核心设计点在中间的轮毂凸台，很多新手建模的时候容易忽略凸台的轴向定位作用——实际装配时，轮毂的两个端面是和轴承内圈或者轴套端面贴合的，能避免齿轮在轴上发生轴向窜动，不需要额外加轴套做轴向限位，能省掉一个装配零件，也减少了轴向的尺寸累积误差。中间的安装孔是基孔制配合设计，常规和传动轴选H7/k6的过渡配合，既保证装配时的同轴度，也方便后期维护拆卸，不会因为配合过紧拆不下来，也不会因为间隙过大出现传动偏心、打齿的问题。齿形部分是标准渐开线直齿，压力角选的是通用的20°，齿顶高系数1，顶隙系数0.25，这种参数的齿轮互换性好，不需要定制特殊刀具，普通滚齿机或者插齿机就能加工，加工成本比变位齿轮低30%左右，适合批量生产。

　　说下设计思路，当初画这个模型的时候，首先是根据传动比要求确定了齿数，然后结合中心距算出来模数，选模数的时候特意留了1.2倍的安全系数，毕竟实际工况里难免有启动冲击，模数选太小容易出现断齿问题。轮毂的外径设计是比齿根圆直径小8mm，这个尺寸是有讲究的，一方面要保证轮毂有足够的壁厚，传递扭矩的时候不会出现轮毂开裂，另一方面也不会因为轮毂太大和啮合的另一个齿轮发生干涉，毕竟平行轴传动的时候，两个齿轮的轮毂如果突出太多，很容易在运转的时候蹭到一起。轮毂的轴向长度比齿宽长2mm，这个细节是为了保证装配时，轮毂端面能完全贴合定位面，不会因为齿宽和安装位宽度一致，导致齿轮夹在两个零件之间出现憋劲、转动卡滞的问题。齿端做了0.5mm的倒角，不是为了好看，是装配的时候能顺利滑入啮合位置，不会因为齿端的锐边卡滞，也能减少啮合初期的齿面磕碰，延长齿轮的使用寿命。

　　再讲外形尺寸和安装边界，这个齿轮的齿顶圆直径是根据模数和齿数算出来的，安装的时候要注意，两个啮合齿轮的中心距公差要控制在±0.05mm以内，中心距太大容易出现齿侧间隙过大、传动噪音大、反向回程间隙超差的问题，中心距太小则会导致齿面啮合过紧，运转时磨损加快，甚至出现卡齿抱死的情况。轴向安装尺寸上，因为轮毂凸台的存在，轴上对应的安装位长度要比轮毂长度短0.1-0.2mm，这样锁紧的时候能把齿轮牢牢压在定位面上，不会出现轴向窜动。安装孔的键槽选的是普通平键，键槽的位置要和齿槽对中吗？其实轻载场景下不需要严格对中，只要键的配合公差符合要求就行，能减少加工时的对位工序，降低加工成本。另外齿面的粗糙度要求是Ra1.6，轮毂端面和安装孔的粗糙度是Ra3.2，这个精度等级对于普通传动场景完全够用，不需要做磨齿处理，能控制加工成本，如果是高速传动场景，才需要把齿面粗糙度提到Ra0.8，做磨齿或者珩齿处理。

　　实际用的时候还要注意，这类一体式齿轮的材质一般选45号钢做调质处理，硬度在HB220-250之间，要是用在有腐蚀的环境里，也可以换成尼龙或者POM材质，不过塑料齿轮的扭矩承载能力会下降很多，设计的时候要重新核算强度。很多人设计齿轮的时候只算接触强度和弯曲强度，忽略了轮毂的强度，其实轮毂的壁厚至少要做到1.5倍模数以上，不然传递扭矩的时候，轮毂位置容易出现应力集中，从键槽位置开裂。还有一个容易忽略的点，就是齿根的圆角，这个模型里齿根圆角做的是0.3倍模数，能有效减少齿根的应力集中，比尖角齿根的抗弯曲疲劳强度高40%左右，很多新手建模的时候直接把齿根做成尖角，实际加工出来的齿轮很容易在受冲击的时候断齿。

　　这类齿轮的三维建模其实不难，重点是参数化设计的时候把各个关联尺寸做对，比如齿顶圆、齿根圆、分度圆的尺寸关系，轮毂和齿圈的连接位置要做圆角过渡，减少应力集中，不要做直角连接。装配的时候要注意齿轮的端面跳动，一般控制在0.03mm以内，不然运转的时候会出现周期性的噪音和振动。总的来说，这种结构的齿轮是机械传动里的基础零件，没有太复杂的结构，但是每个尺寸的设计都要结合实际装配和工况来，不能只照着理论公式算，不然画出来的模型看着没问题，实际加工装配的时候就会出各种问题。
