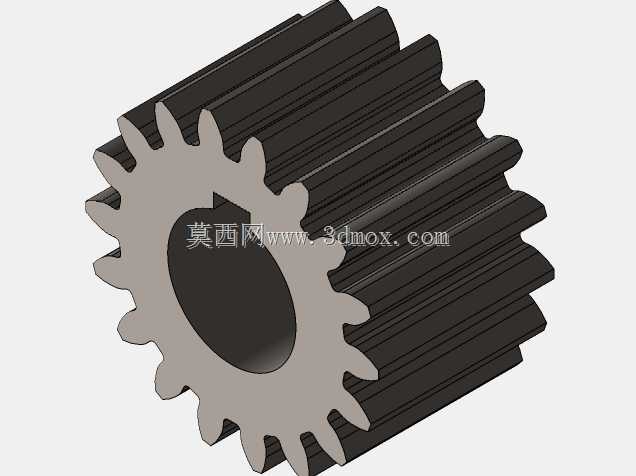

模数4分度圆72毫米直齿排挡齿轮结构

　　在中小功率传动系统的换挡机构设计中，这类直齿排挡齿轮是承担扭矩传递、实现挡位切换的核心执行零件，常见于小型机床进给箱、轻工机械变速单元、园林机械传动箱以及小型代步车的变速结构中，区别于重载变速箱的斜齿或人字齿结构，直齿排挡齿轮在换挡过程中不存在轴向分力，拨叉推动齿轮沿轴向滑移时阻力更小，挡位啮合的对位逻辑更简单，对换挡操纵机构的负载要求更低，非常适合布局紧凑、换挡频次中等、传递扭矩不超过120N·m的传动场景。从实际使用需求出发，这款齿轮的设计首先锁定了模数4的齿形参数，对应分度圆直径72毫米，可推算出齿数为18，属于少齿数正变位设计范畴——之所以采用正变位，是因为少齿数直齿轮在常规范成加工中容易出现根切问题，

　　正变位不仅能规避根切导致的齿根强度下降，还能适当提升齿面接触强度，让齿面啮合时的接触应力分布更均匀，减少换挡打齿时的齿面崩损风险。齿轮内孔采用带单键槽的通孔设计，安装时直接与滑移花键轴？不，这里是平键配合的光轴滑移结构？不对，实际结构中内孔的键槽宽度是匹配对应轴的平键尺寸，齿轮可沿轴的轴向滑动，当需要切换挡位时，拨叉卡入齿轮齿坯外侧的拨叉槽（也就是图中齿向方向的环形槽位），推动齿轮轴向移动，让该齿轮与对应挡位的从动齿轮进入啮合状态，实现传动比的切换；当退回空挡位置时，齿轮与两侧从动齿轮完全脱开，切断该路径的动力传递。从安装边界来看，齿轮的齿顶圆直径可通过模数和齿数、变位系数计算得出，整体轴向长度要满足啮合时的齿宽覆盖要求，

　　同时预留拨叉槽的安装空间，齿宽设计上兼顾了传动时的齿面接触强度和滑移时的导向长度，避免齿轮在轴上滑移时出现卡滞、偏斜，导致换挡卡涩或啮合偏载。齿形加工精度选在8级精度即可满足这类场景的使用需求，齿部做高频淬火处理，硬度控制在45-50HRC，既保证齿面耐磨性能，又能让齿芯保持足够韧性，承受换挡时的瞬时冲击载荷，不会出现打齿断裂的问题。在三维建模过程中，首先要确定齿轮的基准轴线，以内孔轴线为设计基准，先绘制齿坯的回转轮廓，包括内孔、键槽、外圆齿坯基体、拨叉槽的截面轮廓，通过回转特征生成齿坯基体；之后通过齿轮参数化生成工具，输入模数、齿数、变位系数、压力角等参数生成渐开线齿形，通过圆周阵列生成全部轮齿，

　　再对齿端做小倒角处理——这个倒角非常关键，是换挡时齿轮能顺利滑入啮合的重要结构，没有倒角的齿端在换挡时很容易出现齿顶对齿顶的卡滞，无法顺利啮合，倒角角度一般取15°-20°，倒角深度覆盖齿顶的棱边即可。建模时还要注意键槽的位置公差，键槽的对称度要控制在0.02毫米以内，避免安装后齿轮与轴的配合出现间隙，传动时产生冲击噪音；拨叉槽的宽度要匹配对应拨叉的厚度，预留0.2-0.3毫米的间隙，保证拨叉在槽内可以自由摆动，不会在齿轮传动时与槽壁产生硬摩擦。实际装配中，这类排挡齿轮的轴向定位是通过轴上的卡簧和挡位限位套实现的，每个啮合挡位对应一个固定的轴向位置，保证齿轮啮合时的齿宽对齐度，避免出现半齿啮合的情况，半齿啮合会导致齿面接触应力骤增，短时间内就会出现齿面压溃、断齿的故障。在日常维护场景中，这类齿轮的失效形式主要是换挡打齿导致的齿端崩角、长期滑移导致的内孔和键槽磨损、齿面疲劳点蚀，设计时预留的齿厚余量可以满足一定的磨损裕度，内孔和键槽的表面粗糙度控制在Ra1.6，减少滑移时的磨损阻力，齿面粗糙度控制在Ra0.8，降低啮合传动时的噪音和磨损速率。不同于固定安装的传动齿轮，排挡齿轮需要频繁做轴向滑移，因此内孔和轴的配合选用间隙配合，间隙量控制在0.03-0.05毫米，既保证滑移顺畅，又不会因为间隙过大导致传动时的径向跳动过大，影响传动平稳性。
