1/4NPT螺纹卡套式舱壁穿板接头

　　这类穿舱接头主要用在需要将气路、液路管线从舱室分隔板两侧贯通连接的场景，常见于工业控制柜、液压站阀组箱体、气动设备的面板安装、小型压力容器舱壁、检测仪器的外壳走线走管位置，作用是在分隔板上建立密封且稳固的管路通道，避免管线直接在板孔处晃动磨损，同时保证舱壁两侧的压力边界完整性，防止介质从穿板位置泄漏，也能隔绝舱内外的粉尘、水汽交叉渗透。

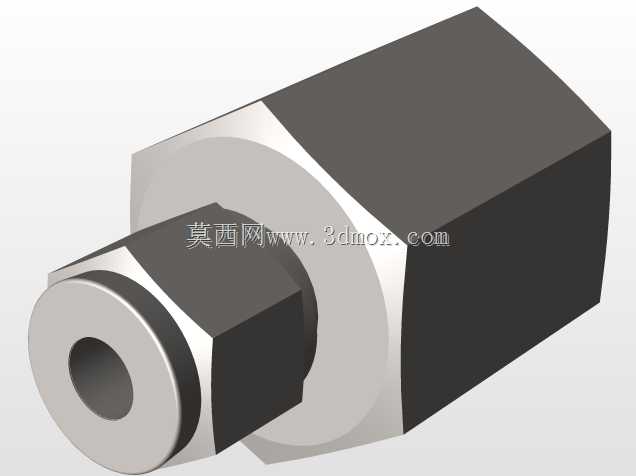

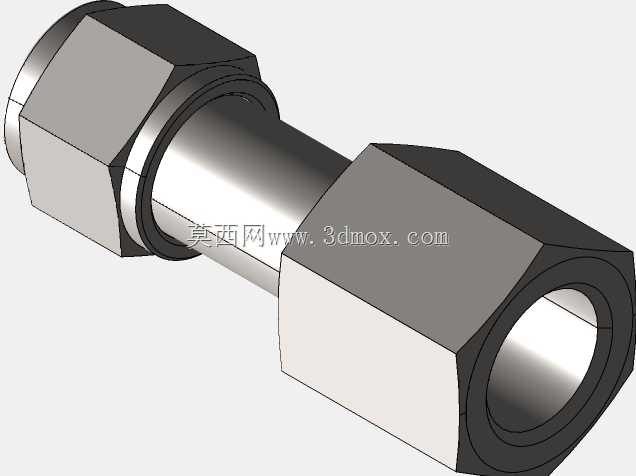

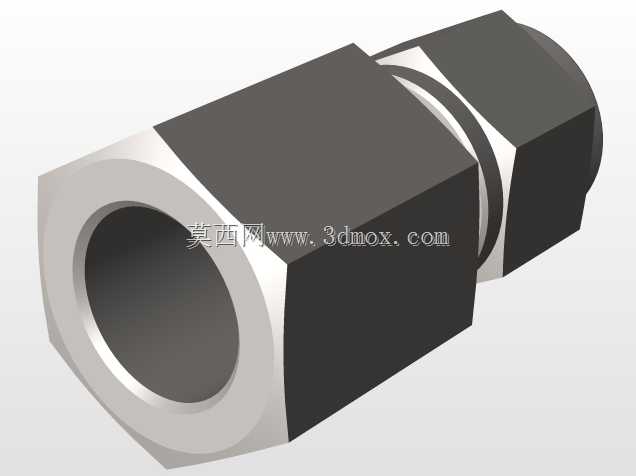

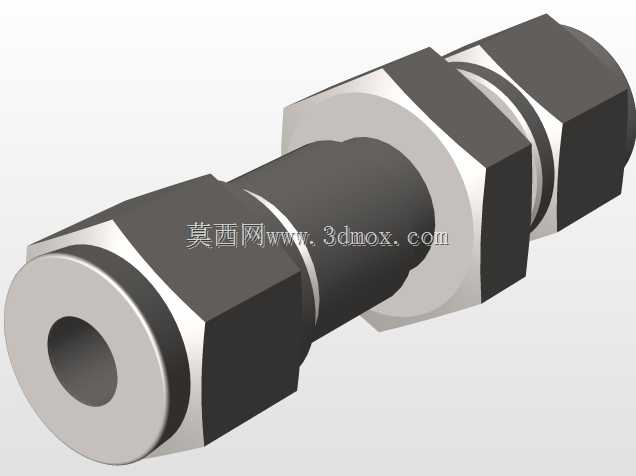

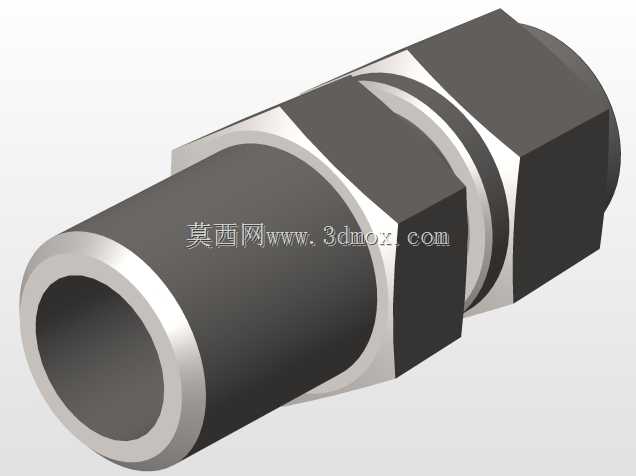

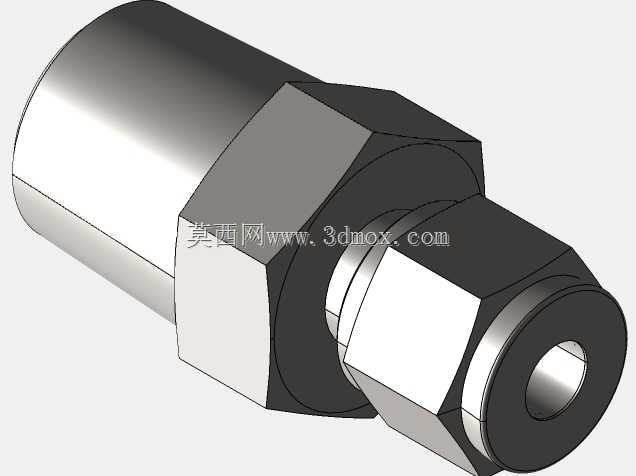

　　从结构设计来看，这款接头采用两端六角主体的结构，中间的光轴段是穿板安装的核心部位，安装时需要在舱壁板上预先加工适配直径的光孔，将中间光轴穿过板孔后，靠其中一端的六角台肩贴合舱壁一侧板面，另一侧可以搭配锁紧螺母（部分同规格产品会将锁紧结构集成在接头本体上）完成轴向固定，这种设计能让接头在承受管线拉扯、振动时不会出现轴向窜动，保证安装位置的稳定性。两端的连接结构分别适配不同的管线端，其中一端为1/4NPT内螺纹，用来对接带外螺纹的阀件、管路接头或者传感器取压口，NPT螺纹属于密封管螺纹，装配时配合生料带或者密封胶就能实现可靠的压力密封，适合中低压的气、液介质输送场景；另一端为卡套式连接结构，适配外径1/4英寸的硬质金属管或者硬尼龙管，卡套结构靠拧紧时卡套刃口切入管材外壁实现密封与抱紧，不需要对管材进行扩口或者焊接，装配效率高，后期维护拆卸也方便，适合现场配管的安装场景。

　　设计过程中首先要确定穿板的最大允许厚度，中间光轴段的长度直接决定了可适配的舱壁板厚范围，过短会导致两侧螺母无法锁紧，过长则会让接头在板孔内存在径向晃动余量，容易引发密封失效；两端六角的对边尺寸需要符合标准管接头的扳手空间要求，保证装配时普通开口扳手或者套筒可以顺利卡入，不会因为空间不足导致无法拧紧，六角的厚度也要满足拧紧时的扭矩承受要求，避免拧紧时出现六角棱边变形滑牙的问题。内螺纹端的螺纹深度需要保证配套外螺纹接头拧入后有足够的啮合扣数，一般1/4NPT螺纹的有效啮合长度不小于4个螺距，才能满足额定压力下的密封强度；卡套端的内孔尺寸需要和适配管材的外径做严格公差配合，卡套的锥面角度、接头体内锥面的角度要匹配，保证拧紧时卡套能均匀变形切入管壁，不会出现卡套偏斜导致的密封失效或者管材抱紧力不足的问题。

　　实际选型使用时，需要先确认舱壁的安装板厚是否在接头的适配范围内，安装孔的直径要比中间光轴段大0.1-0.2mm，既方便穿装，又不会因为间隙过大导致接头偏斜；装配NPT螺纹端时，要控制拧紧扭矩，过大的扭矩会导致螺纹开裂，过小则会出现密封泄漏，一般1/4NPT螺纹的推荐拧紧扭矩在15-20N·m左右，根据密封介质的不同可以适当调整；卡套端装配时，需要将管材切口打磨平整，保证切口端面垂直于管材轴线，没有飞边毛刺，将管材完全插到底顶住接头内的定位台阶后再拧紧卡套螺母，首次拧紧后建议再二次紧固半圈，保证卡套刃口充分切入管壁，装配完成后可以先通低压介质检查是否存在泄漏，再逐步升压到工作压力。这类接头的额定工作压力根据材质不同有所区别，不锈钢材质的产品一般可以承受10MPa以内的静压，铜质材质适合3MPa以内的气动或者低压液压场景，使用时要注意介质和接头材质的兼容性，避免腐蚀性介质导致接头锈蚀泄漏。在传感器安装场景中，这类接头常用来将压力传感器的引压管从设备外壳内部引出到外部的检测管路，既保证了外壳的防护等级，又能让引压路径稳固可靠，避免设备运行时的振动导致引压管松动脱落；在小型液压站的油箱舱壁上，也可以用这类接头连接回油管路或者测压管路，避免管路直接在油箱板孔处摩擦产生磨屑污染油液。
