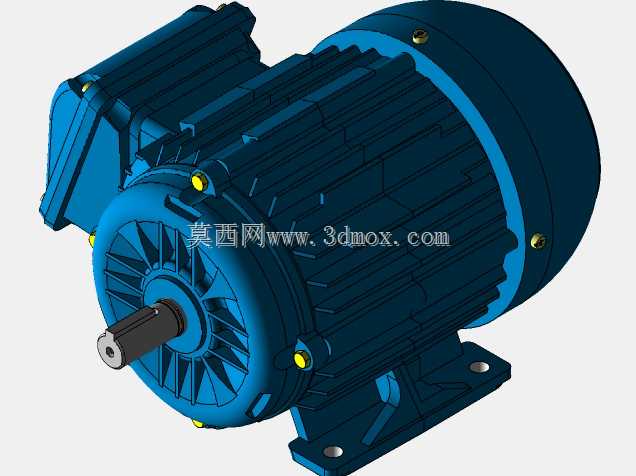

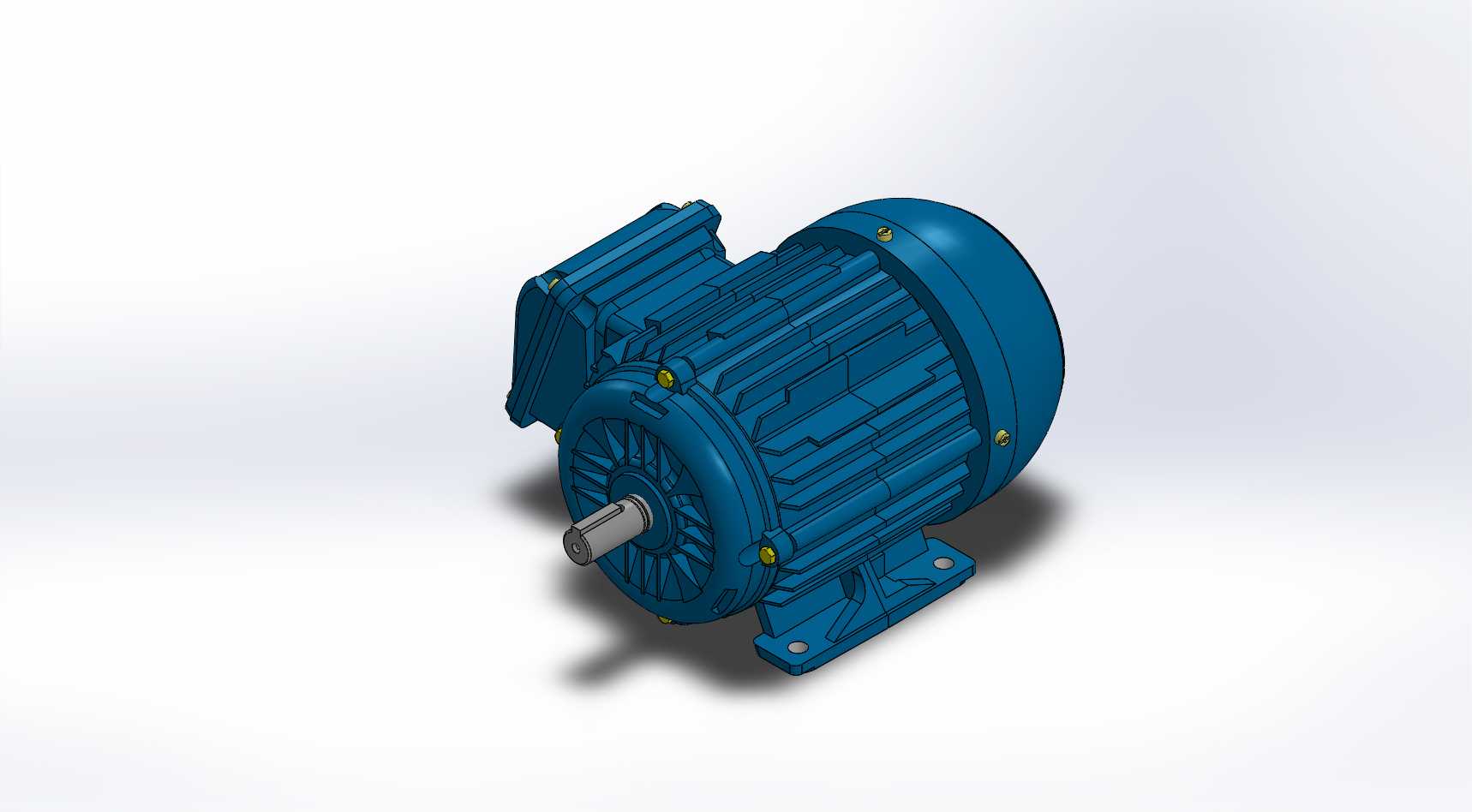

1马力左侧电容轴高压电机三维结构

　　这款1马力规格的左侧电容轴高压电机，在工业传动场景中主要适配中小型风机、输送辊道、小型机床进给机构这类对启动扭矩有一定要求、供电电压等级偏高的固定安装工况，区别于普通低压民用电机，其绕组绝缘等级适配高压供电回路，能在厂区长距离供电的压降场景下保持稳定输出，不需要额外增设升压调压模块就能直接接入工业高压配电支路。从结构设计逻辑来看，建模时优先还原了卧式安装的底脚定位基准，四个安装脚的螺栓孔位按照通用1马力电机的安装边界做了等比例复刻，底脚平面的加工粗糙度特征、安装孔的沉头倒角都做了细节还原，方便设计人员直接调用模型做设备整体布局时的干涉检查，不用再二次核对安装尺寸。电机的散热筋结构沿着机壳轴向均匀排布，筋条高度、

　　间距完全参考实物的散热需求设计，既保证电机运行时定子产生的热量能通过筋条增大散热面积快速导出，也避免筋条过密导致装配时积灰难以清理的问题，端盖部分的止口配合尺寸做了精准还原，和机壳的配合公差按照过渡配合的实际装配关系做了结构预留，端盖上的固定螺栓位置均匀分布，拆卸时可以用通用拉马直接卡入端盖边缘，不会出现干涉。左侧的电容安装盒结构是这款电机的特征点，区别于普通右置电容的单相电机，这款电容轴左置的结构专门适配安装空间左侧有预留、右侧需要对接传动部件的紧凑设备布局，电容盒的出线口位置做了防水接头的结构还原，接线腔内部的接线柱排布按照单相电机的正反转接线逻辑预留了空间，建模时没有简化接线腔的内部隔层，能直观看到电容和定子绕组的接线路径。

　　输出轴部分采用3/4英寸轴径设计，轴伸长度按照标准负载对接要求设置，轴上的键槽尺寸适配通用平键，轴端的中心孔做了保留，方便后期检修时用顶尖支撑做动平衡校正，轴表面的防锈涂层质感、轴承位的台阶定位结构都做了细化，能清晰看到轴承装配的定位基准，方便设计人员对接联轴器、带轮这类传动件时直接匹配轴径和键槽尺寸。从整机的外形边界来看，模型的总长度、总高度、机壳外径都严格对应1马力高压电机的实际尺寸，没有做夸张的艺术化修改，接线盒的位置、吊环螺栓的安装孔位都在模型上有体现，设备吊装时的吊点位置清晰，方便做厂房布局时规划吊装路径。在实际选型应用中，这款电机适合用在环境相对干燥、无强腐蚀气体的常规工业车间，比如小型物料输送线的驱动端、

　　台式钻床的主轴驱动、小型排风机的动力源，其高压供电的特性可以减少线路损耗，在供电距离超过50米的场景下比低压电机的运行效率更高，左侧电容的布局也能避开右侧传动部件的安装空间，让设备整体结构更紧凑，不需要额外给电容盒预留右侧安装位。建模过程中对电机的装配关系做了完整还原，机壳、端盖、定子、转子、输出轴、电容盒、散热风扇、风罩这些部件都是独立可拆分的结构，设计人员可以根据需要单独导出某个部件做二次修改，比如更换不同长度的输出轴、调整底脚的安装孔位来适配特殊安装需求，风罩部分的通风孔按照实际的进风面积做了镂空处理，能直观看到内部散热风扇的叶片角度，风扇的转向和电机的输出转向匹配，保证运行时风能顺着散热筋轴向流动，带走定子运行产生的热量。
