可调节楔式压紧定位模块结构设计

　　在工装夹具、非标自动化生产线的工位定位环节，这类可调楔式压紧模块的应用场景十分广泛，小到电子元器件组装治具的工件预压，大到机床加工工位的毛坯件侧向顶紧，都能看到这类结构的身影。不同于固定式的压块结构，它的核心用途是在一定行程范围内实现压紧力的无级调节，同时兼顾安装后的位置微调需求，解决不同批次工件尺寸公差波动带来的装夹适配问题，避免因工件尺寸偏差导致的压装过紧损伤工件表面、或是压装过松造成定位偏移的加工异常。

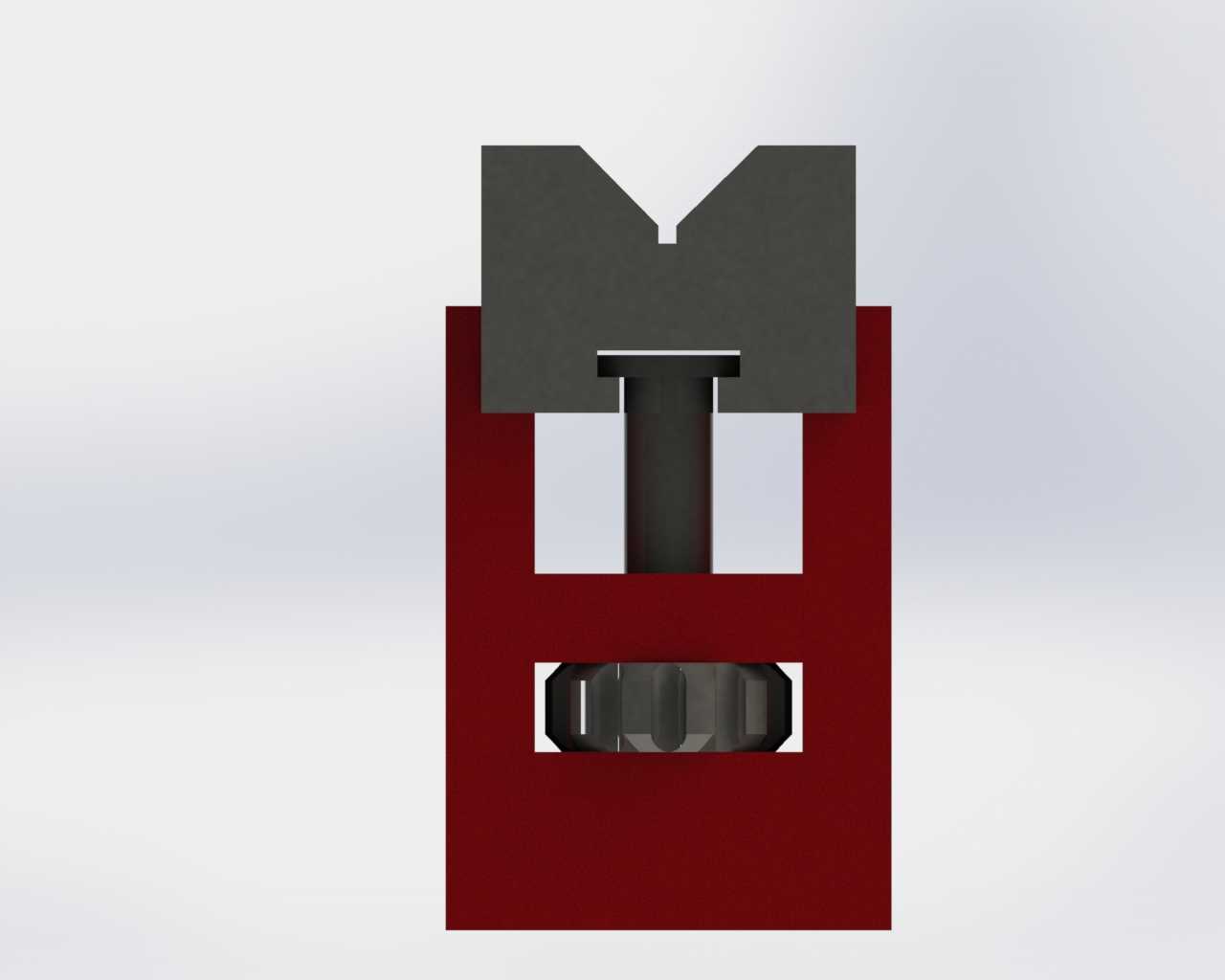

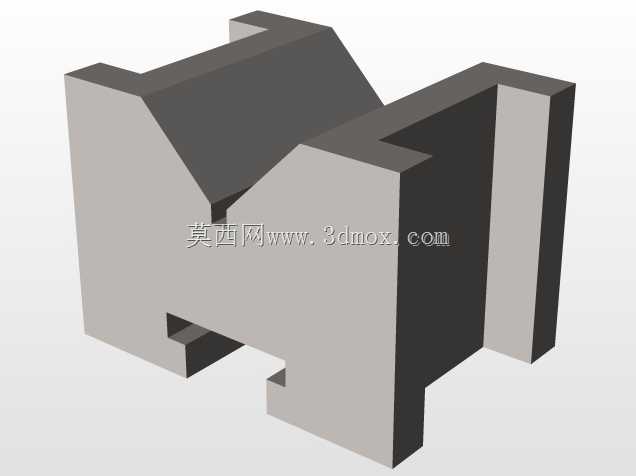

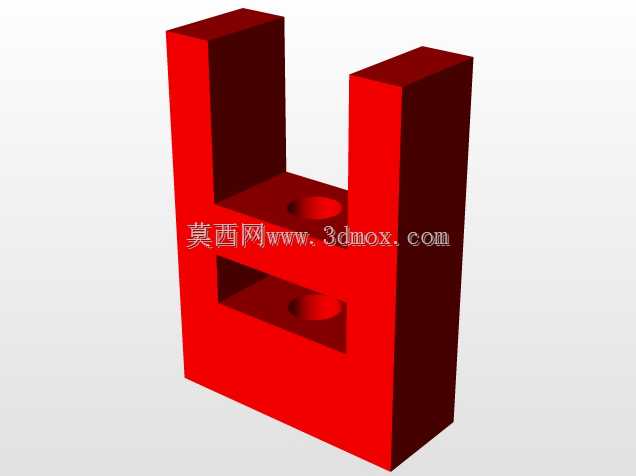

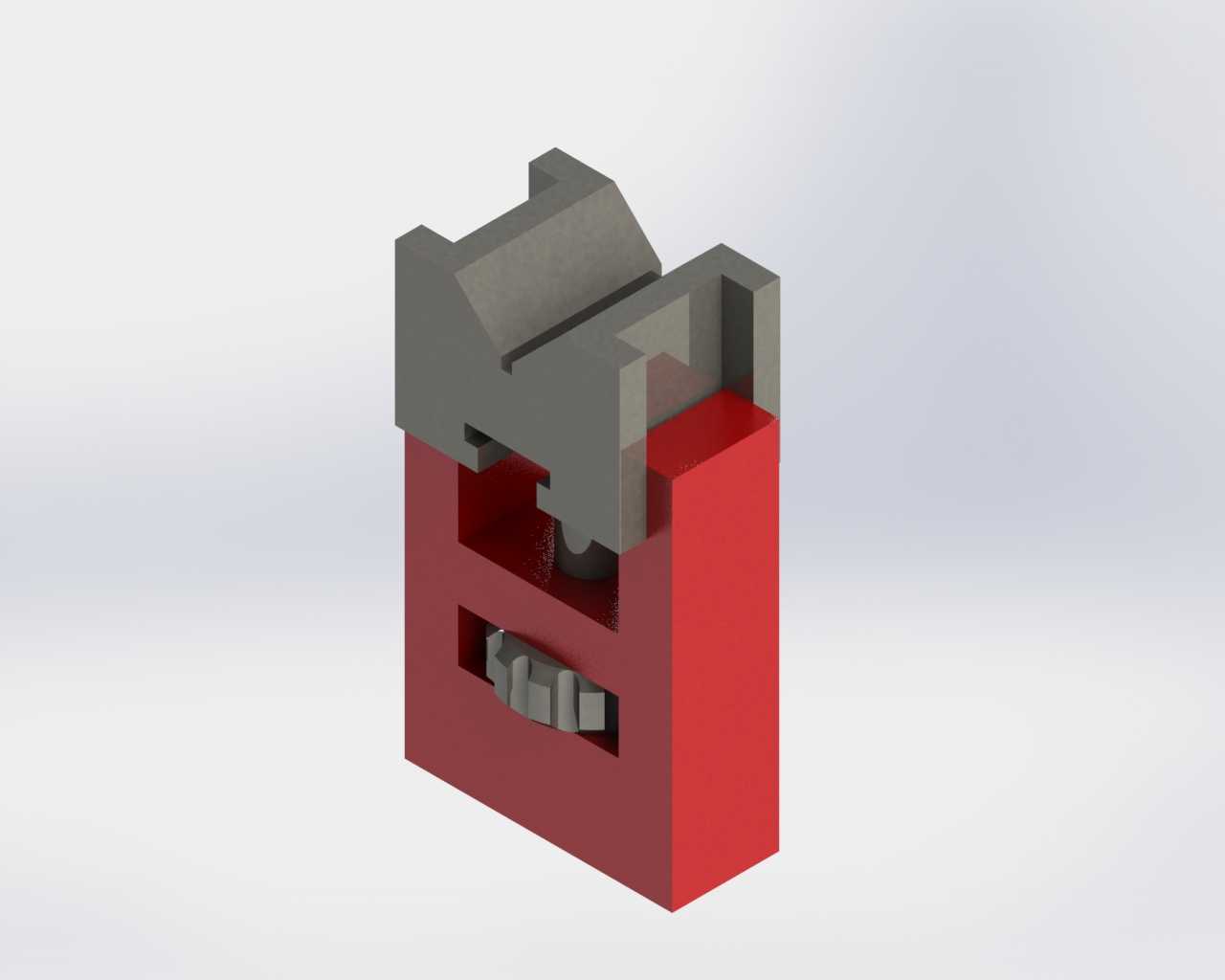

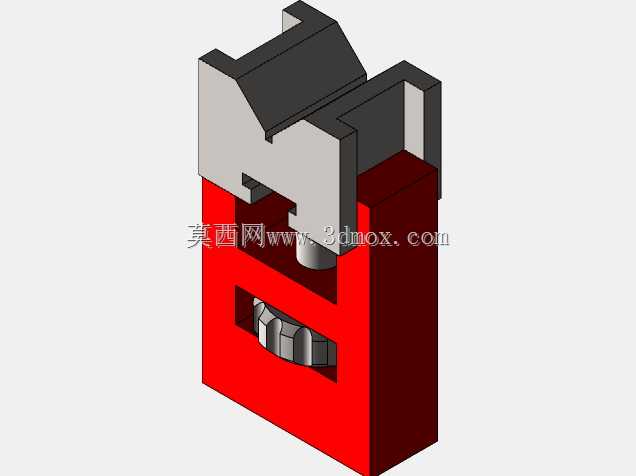

　　从功能特性来看，这个模块采用上下分体的楔面配合结构，下部红色的基座部分开有横向的调节通道，内置六角调节件，转动调节件时可以带动上部的灰色楔块沿着斜面做上下方向的位移，以此改变模块整体的压紧高度，实现对不同厚度工件的适配。上部楔块的顶部做了卡槽式的结构设计，既可以直接作为压接面接触工件，也可以配合额外的压头附件拓展使用场景，楔面的倾斜角度经过合理选取，既保证调节时的行程灵敏度，又能实现压紧后的自锁效果，避免设备运行过程中受振动影响出现压紧力松弛的问题。基座部分采用C型的开口结构，既给内部调节件预留了足够的操作空间，也能在安装时通过侧面的安装孔快速固定在工装基板上，不需要额外设计复杂的连接结构。

　　设计思路上，这类模块优先考虑的是装夹调节的便捷性与长期使用的可靠性，没有采用复杂的齿轮齿条或是螺旋升降结构，而是用最基础的楔面传动实现调节功能，零件数量少，加工难度低，后期维护也十分方便，只需要定期在楔面接触位置涂抹润滑脂就能保证调节顺畅。楔块与基座的配合面做了相应的粗糙度要求，既减少调节时的摩擦阻力，也避免配合间隙过大导致压紧时出现晃动偏移。内部的调节件采用标准的六角结构，现场操作人员不需要专用工具，用普通的内六角扳手就能完成调节操作，适配车间现场的快速换产需求。

　　从安装边界来看，基座的底部为平面设计，安装时只需要在基板上对应位置加工两个螺纹孔就能完成固定，不需要做沉台或是特殊的避让结构，整体的外形轮廓方正，不会和周边的其他工装组件产生干涉。横向调节操作的位置在基座的正面开口处，操作空间预留充足，即使模块安装在工装的密集排布区域，也能顺利伸入扳手完成调节动作。上部楔块的升降行程覆盖了常规工装装夹的公差补偿范围，对于大部分金属切削加工、组装工位的工件尺寸偏差都能实现有效补偿，不需要额外更换不同厚度的垫片来调整压紧高度，大幅减少换产时的工装调整时间。在实际使用中，这类模块通常成对布置在工件的两侧，同步调节就能实现工件的居中压紧定位，也可以单个使用作为侧向的顶紧组件，适配不同的装夹需求。模块的压紧接触面做了直角过渡的结构，既可以压接工件的平面，也能卡合工件的台阶面，避免压紧过程中工件出现侧向滑移。
