带钢构操作平台的克劳斯马菲离心机组装结构

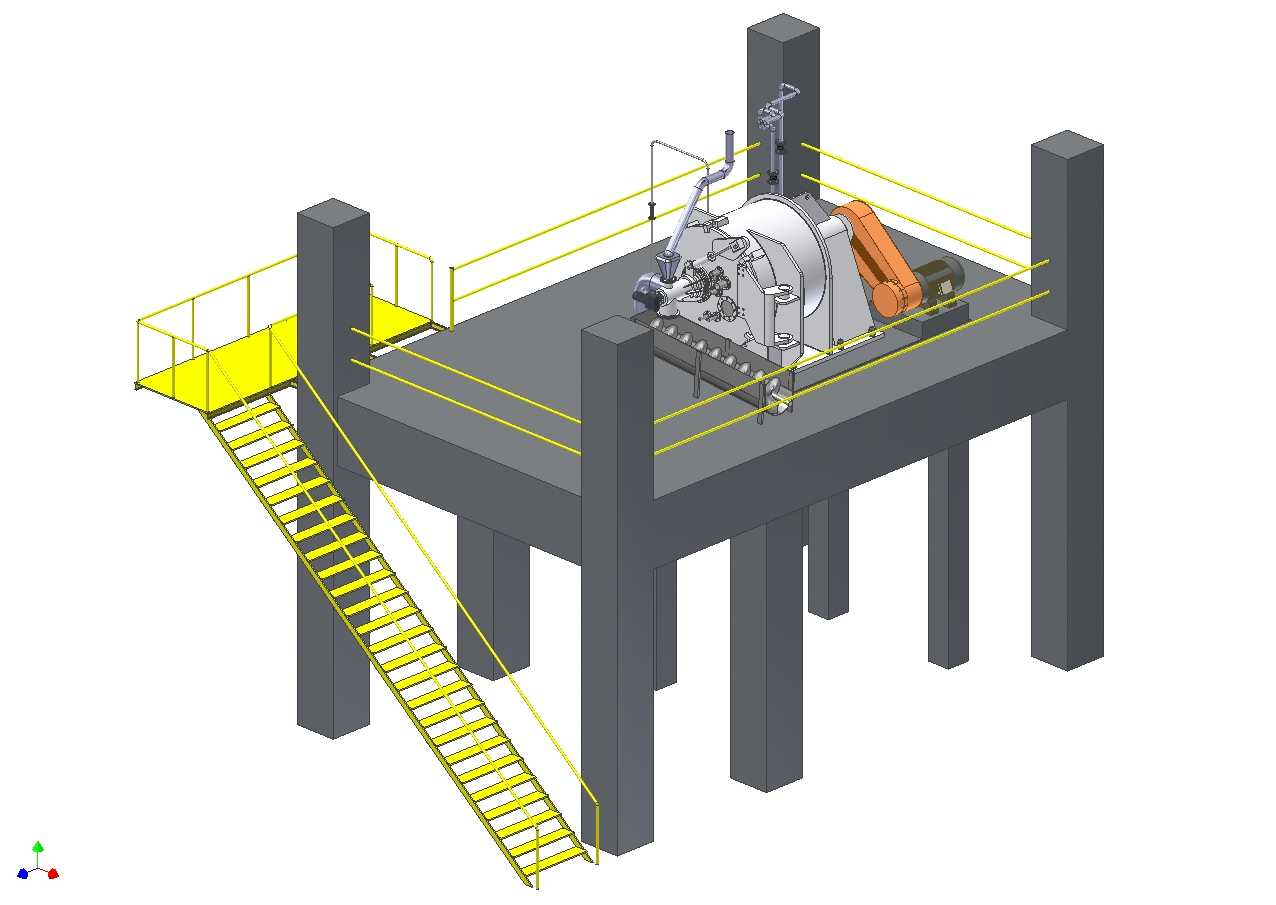

　　这套带钢构操作平台的离心机组装结构，主要面向矿物分选、化工固液分离等连续生产场景设计，整套结构将离心主机、驱动单元、配套管线与操作检修平台整合为一体化安装单元，省去现场二次搭建操作支架的适配工序，能直接对接生产车间的进料、出料管路系统。从实际使用场景来看，这类设备常布置在选矿厂的精矿脱水工段、化工车间的悬浮液分离工位，运行时需要操作人员定期巡检主机的振动状态、润滑点位，配套的钢构平台刚好覆盖主机所有操作检修面，黄色的斜梯与平台护栏完全符合工业操作平台的安全防护要求，梯步的踏面间距、护栏高度都按照现场巡检的操作习惯做了适配，操作人员携带检修工具上下时不会出现磕碰，平台的预留操作空间足够容纳两名检修人员同时开展密封件更换、传动带调整等常规维护作业。

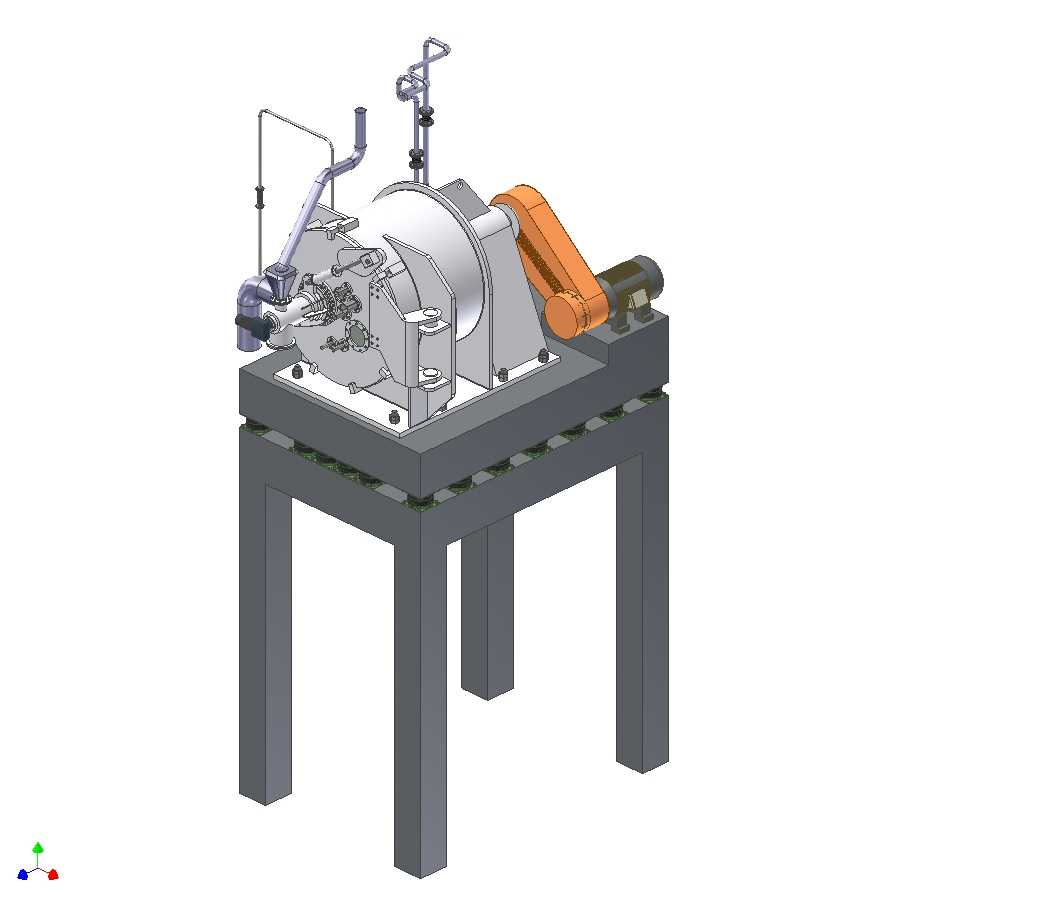

　　设备的核心功能是通过高速旋转产生的离心力，将混合物料中的固相和液相组分快速分离，相比传统的沉降、过滤设备，分离效率更高，处理量更大，适配的物料粒度范围也更广。主机部分的壳体采用剖分式结构设计，日常清理内部转鼓、更换筛网时不需要完全拆解主机外壳，只需要拆开上半部分壳体就能完成作业，能大幅缩短停机维护的时间。驱动单元布置在主机侧方，通过联轴器与主机主轴直连，减少了中间传动环节的功率损耗，驱动单元的安装底座与钢构平台的主承重梁做了一体化刚性连接，能抵消设备高速运行时产生的径向振动，避免振动传导到平台其他区域引发共振。

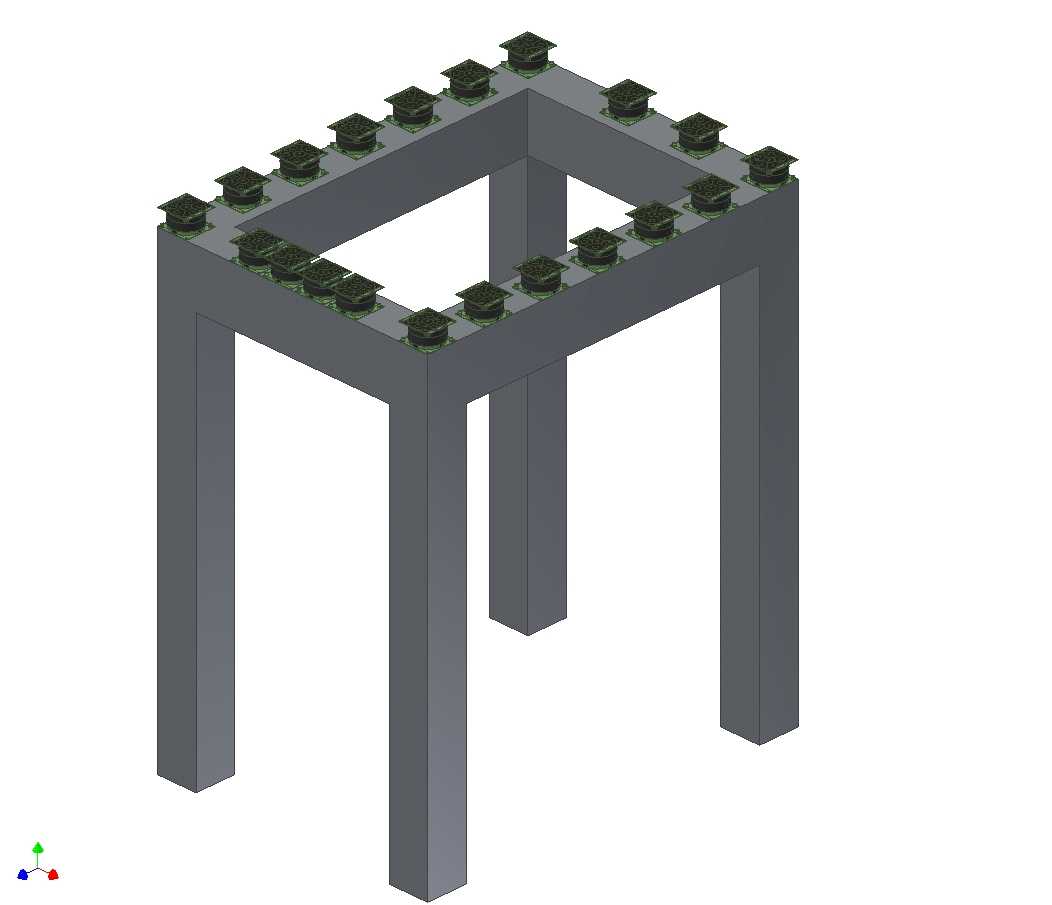

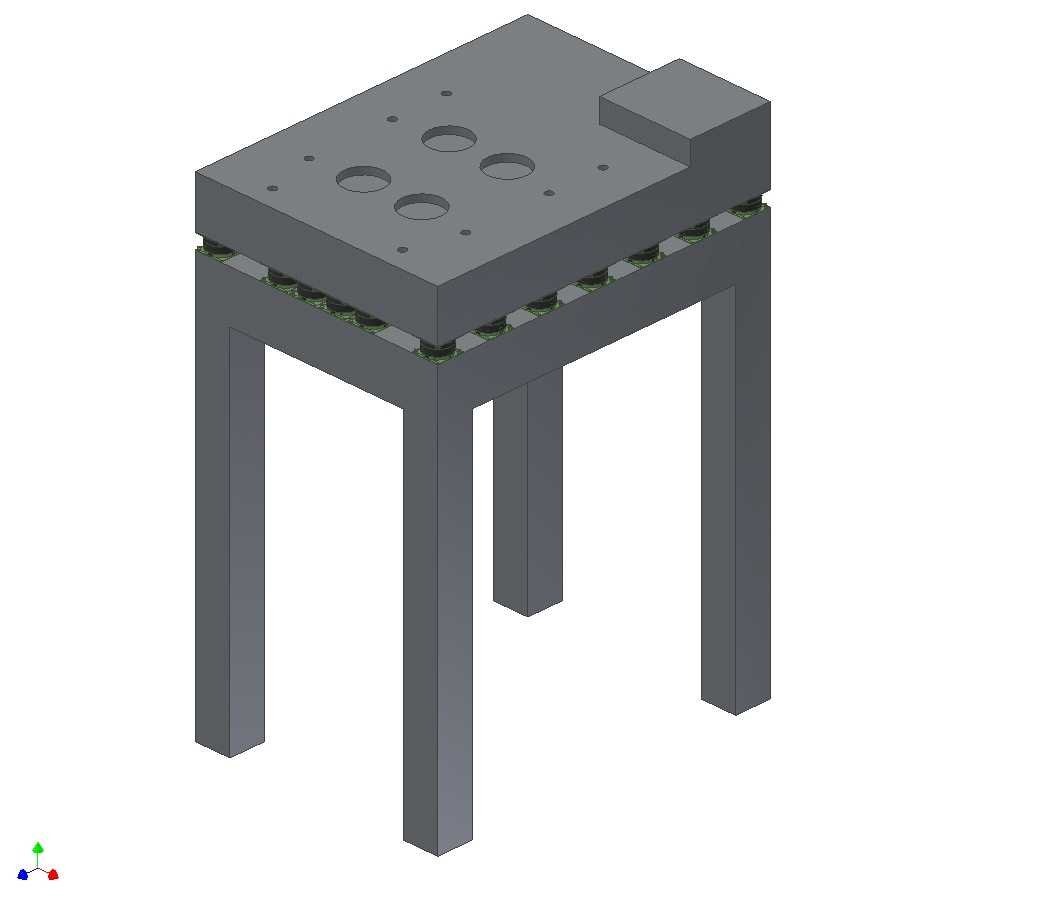

　　从设计思路上看，整套结构优先考虑了现场安装的便捷性与运行稳定性，钢构平台的四根主立柱采用大截面型钢制作，立柱底部预留了地脚螺栓安装孔，现场安装时只需要将立柱与预埋的地脚螺栓紧固，就能完成整套设备的基础固定，不需要额外浇筑复杂的设备基础。平台的承重梁按照满载运行时的总载荷做了冗余设计，除了承受主机、驱动单元的自重，还能承载检修时的人员、工具重量以及物料临时堆放的载荷，不会出现结构变形。平台表面铺设的是防滑花纹钢板，即使在有物料溅落、地面潮湿的工况下，操作人员行走也不会打滑。配套的管线沿着平台护栏内侧布置，走线路径避开了操作人员的常规行走通道，同时预留了足够的管线检修空间，不会出现管线遮挡操作面的情况。

　　从安装边界尺寸来看，整套设备的占地轮廓由四根主立柱的外沿决定，横向与纵向的安装预留空间需要在立柱外沿多留出至少一米的检修通道，方便设备吊装就位以及后期的部件更换。设备的进料口布置在主机顶部，刚好处于平台护栏的内侧，操作人员站在平台上就能观察进料状态，调整进料阀门的开度；出料口布置在主机底部，位于平台的中空区域，分离后的固相、液相物料可以直接通过下方的输送设备转运，不需要额外设置长距离的出料溜槽。主机的主轴中心线距离平台面的高度经过优化，既保证了底部出料口有足够的安装空间对接输送设备，也让主机的观察窗、润滑点位处于操作人员站立时的视线与操作可达范围内，日常巡检时不需要借助额外的登高工具就能完成各项检查操作。整套结构的所有连接节点都采用螺栓连接，没有采用现场焊接的节点，所有部件都可以在工厂预制完成后运输到现场组装，既能保证加工精度，也能缩短现场的安装周期，适配各类需要快速投产的工业生产场景。
