三耳铰接式连接固定支座结构设计

　　在各类工业设备的连杆传动、管线支撑、机构铰接场景中，这类三耳式铰接连接支座是十分常见的受力连接件，日常选型和建模时需要结合实际安装边界反复校核受力匹配度，不能只看外观相似就直接套用。从实际应用场景来看，这类支座常出现在气动执行机构的连杆传动端、小型设备的舱门铰接支撑位、输送线侧挡的可调连接点，还有部分轻型工装的定位铰接部位，核心作用是通过三个带孔耳板分别对接不同方向的铰接销轴，实现多杆件之间的力传递与相对转动约束，相比单耳或双耳支座，它能在更小的安装空间内完成三个方向的铰接对接，减少额外转接件的使用，降低装配累计误差。

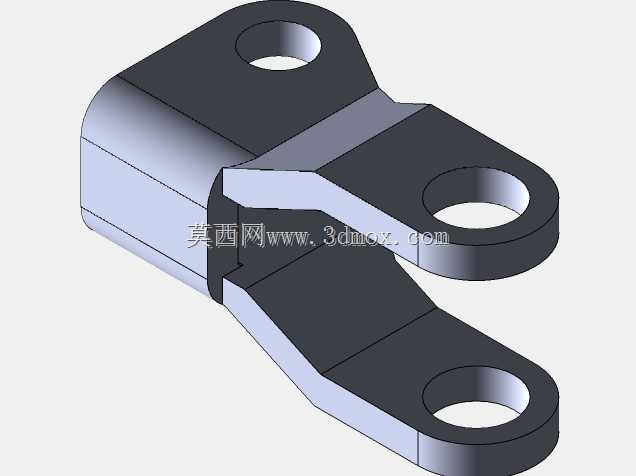

　　从结构设计思路来看，这个支座的主体采用块式基座加三个延伸耳板的布局，基座部分做了圆弧过渡的实体结构，没有多余的减重镂空，这是考虑到铰接部位会承受周期性的交变载荷，实体基座能更好地分散耳板传递来的拉压应力，避免应力集中在耳板与基座的衔接位置。三个耳板的开孔同轴度是设计时的核心管控点，其中单耳位于基座的上端，另外两个平行耳板位于基座的侧下方，上下两组耳板的孔轴线呈空间垂直布局，能分别对接两个垂直方向的铰接杆件，适配需要交叉传动的铰接场景。耳板的厚度做了等厚设计，开孔边缘没有做尖锐倒角，而是采用了小圆弧过渡，这是为了避免销轴装配时刮伤镀层，同时减少孔口的应力集中，在承受冲击载荷时不容易出现耳板开裂的问题。

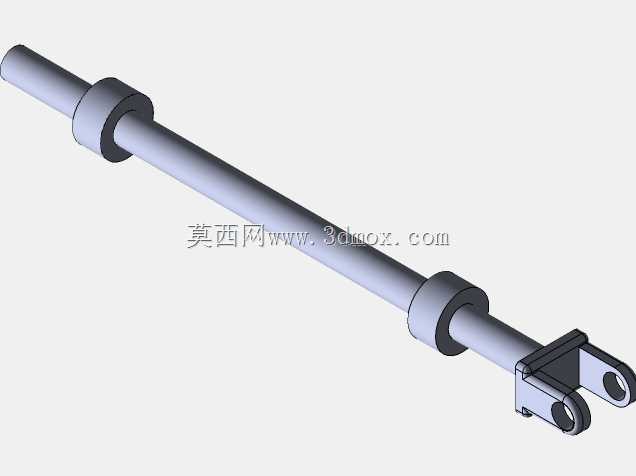

　　从安装边界来看，基座的安装贴合面为平面，没有额外的定位凸台，适配平面安装的工况，安装时可以通过基座底面与安装面完全贴合，依靠侧面的定位或者焊接、螺栓紧固的方式完成固定，三个耳板的孔位中心距都预留了标准销轴的装配间隙，适配常用的圆柱销轴带开口销的固定方式，不需要额外定制异形销轴。耳板的外轮廓做了斜切过渡，不是完全的矩形外沿，这部分设计一方面是为了减少安装时与相邻杆件的运动干涉，给铰接转动的杆件留出足够的摆动空间，另一方面也能在不降低耳板受力强度的前提下减少不必要的材料用量，控制零件的整体重量。

　　建模过程中需要注意几个细节，首先是耳板与基座衔接处的圆角半径不能过小，否则实际加工时刀具R角匹配不上，容易出现应力集中的薄弱点；其次是三个铰接孔的内壁要保证足够的圆柱度，因为铰接转动时销轴与孔壁会持续摩擦，圆柱度不足会加速销轴和孔的磨损，缩短零件的使用寿命；另外两个平行耳板的平行度也要做管控，否则装配时会出现销轴卡滞，铰接转动不顺畅的问题，甚至会在运行过程中产生额外的侧向力，加速连接部位的疲劳损坏。这类支座的材质一般根据使用场景选择，普通工况下用Q235钢做表面发黑处理即可，有腐蚀环境的场景可以选用304不锈钢，重载场景则可以选用45号钢调质处理后再加工铰接孔，保证孔壁的耐磨性能。实际选型时还要核算每个耳板的受力方向和最大载荷，匹配对应的耳板厚度和开孔直径，不能仅凭外观尺寸替换，避免出现过载断裂的问题。
