celta车型通风式汽车制动盘结构设计

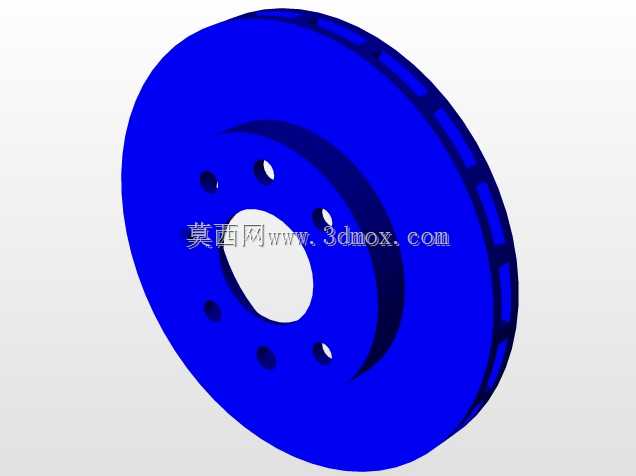

　　在乘用车底盘制动系统的开发环节中，通风式制动盘是决定整车制动效能、热稳定性与连续制动可靠性的核心部件，本次针对celta车型开发的通风式制动盘，完全适配该车型前轴的安装布局与制动性能匹配要求。从实际装车场景来看，该制动盘主要承担车辆行驶过程中减速、驻车以及长下坡路段连续制动的摩擦载荷，相比实心制动盘，其内部的通风流道结构能够在车辆行驶过程中利用轮腔内部的气流形成主动散热通路，大幅降低连续制动工况下的热衰退风险，避免因制动盘温度过高导致摩擦系数骤降、制动距离拉长的安全隐患。

　　从设计思路层面出发，该制动盘的整体结构围绕安装适配性、散热效率、结构强度三个核心维度展开。首先是安装边界的匹配，制动盘中心的定位孔严格对应celta车型轮毂轴头的配合公差，盘面周向均匀分布的螺栓孔位置、孔径与轮毂安装螺栓的分布圆完全对齐，确保装车后制动盘的旋转中心与轮轴同轴度满足设计要求，避免高速制动时出现盘面跳动、制动踏板抖动的问题。制动盘的摩擦面采用等厚设计，两侧摩擦面的平面度、平行度公差控制在乘用车制动系统的通用精度范围内，保证制动片与盘面的接触面积均匀，减少偏磨现象的发生。

　　通风结构的设计是该制动盘的核心特性，两层摩擦盘之间的散热筋采用径向直筋布局，这种结构的优势在于加工工艺性好，同时车辆行驶时，轮辋带动的气流能够顺着径向筋条形成的通道快速从盘心流向盘缘，带走制动过程中摩擦产生的大量热量。散热筋的厚度、数量经过匹配计算，既保证了两层摩擦盘之间的连接强度，能够承受制动时的巨大剪切力矩，又尽可能增大了散热面积，同时控制了制动盘的整体重量，降低簧下质量，提升整车的悬挂响应特性。

　　从实际使用的工况适配来看，该制动盘的摩擦面外径、有效摩擦半径与celta车型的制动卡钳、制动片尺寸完全匹配，制动时卡钳活塞推动两侧制动片夹紧制动盘，产生的摩擦力矩通过盘体与轮毂的连接结构传递给车轮，实现车辆的减速。在日常城市道路行驶的频繁启停工况下，通风结构能够保证每次制动后盘体温度快速回落，避免热量累积；在山区长下坡的连续制动场景中，持续的气流散热能够让盘体工作温度维持在摩擦材料的最佳工作区间内，保障制动效能的稳定。

　　结构细节上，制动盘的盘帽部分采用阶梯式结构，与轴头的配合面设置了对应的倒角，方便装配时的导向定位，同时避免装配过程中出现干涉。盘体的边缘做了微小的倒角处理，减少应力集中，提升盘体在冷热交变工况下的抗开裂能力。螺栓孔周边做了局部的加厚处理，因为螺栓紧固区域是应力集中的位置，局部加厚能够分散螺栓预紧力带来的局部应力，避免长期使用后孔位周边出现裂纹。

　　在三维建模过程中，所有的配合尺寸都严格按照实车的安装边界进行设定，包括制动盘与轮毂配合的轴孔公差带、螺栓孔的位置度公差、摩擦面的端面跳动公差等，都在模型的特征中做了对应的约束，能够直接用于后续的工程图输出、工艺编制以及仿真分析。对于制动系统的设计人员来说，该模型可以直接用于卡钳匹配、制动性能仿真的装配环节，不需要再对安装接口进行反复调整；对于零部件制造环节来说，模型的结构特征完全符合铸造、机加工的工艺要求，散热筋的拔模角度、各加工面的余量都可以直接基于模型进行工艺设定。

　　不同于通用型的制动盘设计，该结构完全针对celta车型的轮腔空间、轴头尺寸、制动性能目标做了专属匹配，不需要额外的转接结构就可以直接装车使用，避免了通用配件适配时出现的安装干涉、制动效能不匹配的问题。在日常维护场景中，该制动盘的磨损极限尺寸也做了对应的结构考量，当摩擦面磨损到极限厚度时，盘体的整体强度仍然能够满足制动要求，不会出现盘体破裂的风险。
