卡罗拉车型枢轴连接结构三维设计

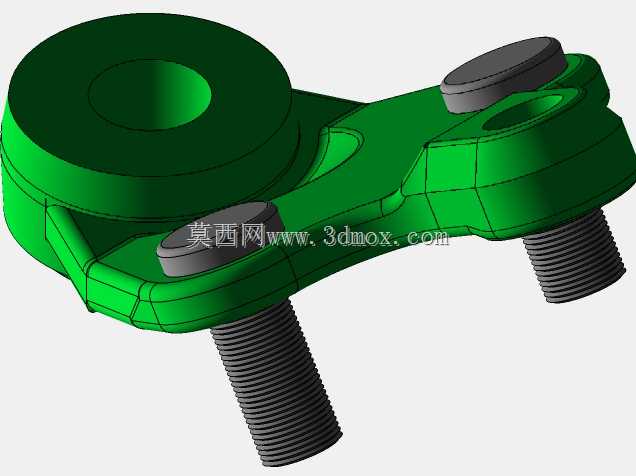

　　该枢轴构件主要应用于乘用车辆底盘的铰接连接部位，承担底盘相关部件之间的力传递与相对转动约束功能，在车辆行驶过程中，需要持续承受来自路面的交变冲击载荷、转向过程中的横向作用力以及制动工况下的纵向载荷，是底盘悬挂与转向连接链路中不可缺少的受力构件。从结构设计逻辑来看，主体采用一体化铸造成型后机加工的工艺路线设计，大端的通孔结构用于与固定端的销轴配合，实现主铰接点的转动自由度约束，孔位的壁厚经过载荷校核，在满足径向承载能力的前提下尽可能去除冗余材料，降低构件自身重量，符合乘用车轻量化的设计方向。构件延伸出的两个带外螺纹的柱体结构，用于与相邻部件的安装孔位配合，通过螺母锁紧实现两个部件之间的刚性连接，螺纹段的长度设计预留了足够的调节余量，

　　可适配不同装配公差下的安装需求，螺纹末端做了倒角处理，方便装配过程中顺利旋入螺母，避免螺纹首牙磕碰损伤。两个螺纹柱上方的沉台结构，用于安装缓冲垫片，一方面在锁紧时提供均匀的压紧面，避免应力集中损伤构件本体，另一方面可以缓冲行驶过程中部件之间的微小振动，减少金属直接接触产生的异响与磨损。构件的外形轮廓采用圆弧过渡设计，没有尖锐的棱角，既可以降低铸造过程中的应力集中风险，也能避免装配过程中对操作人员造成划伤，同时流线型的轮廓在车辆行驶过程中可以减少底盘气流的紊流，降低行驶风阻。从安装边界来看，大端铰接孔的中心到两个螺纹柱中心的位置度公差控制在合理范围内，保证装配后相邻部件的相对位置符合设计要求，不会出现装配干涉或者受力偏载的情况，

　　构件整体的安装空间占用经过校核，在底盘的布置空间内可以顺利完成装配，不需要额外修改周边部件的结构。在实际使用过程中，该枢轴的铰接部位需要定期加注润滑脂，因此在大端结构上预留了润滑脂加注通道的安装位置，可适配标准的黄油嘴安装，方便后期维保过程中补充润滑介质，降低铰接面的磨损速率，延长构件的使用寿命。构件的材质选用常见的底盘结构用合金钢，经过调质处理后具备足够的强度与韧性，可承受复杂工况下的交变载荷而不发生塑性变形或者断裂，表面做了发黑防锈处理，可抵御底盘行驶过程中泥水、盐分的侵蚀，提升构件的耐腐蚀性能。在建模过程中，所有的配合面都按照实际机加工的公差要求做了尺寸标注，螺纹特征采用标准机械螺纹建模，可直接导出工程图用于生产加工，

　　铰接孔的内表面粗糙度要求按照转动配合的标准设定，保证与销轴配合后的转动灵活性与承载能力。两个螺纹柱的同轴度、与大端安装面的垂直度都做了相应的形位公差约束，避免装配后出现螺母锁紧偏斜、受力不均的问题。该结构的设计充分考虑了量产装配的工艺性，没有复杂的倒扣结构，铸造模具的开模方向简单，机加工工序仅需要完成铰接孔镗削、螺纹柱外圆车削、螺纹滚压、沉台平面铣削几个工步，加工效率高，量产成本可控，同时也兼顾了后期维保的便利性，损坏后可直接单独更换，不需要拆卸周边大量部件，降低售后维护的时间成本。
