安第斯布卡青铜轴套类零件结构

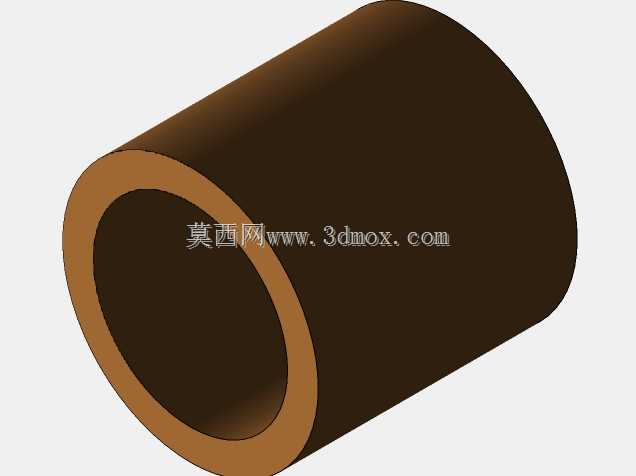

　　这类青铜材质的筒状零件，在重载低速的传动工况里是极为常见的配套部件，多数时候作为滑动轴承衬套使用，适配矿山设备、重型工程机械、冶金输送线的铰接点位，能在缺乏连续润滑的工况下依托铜合金自身的减磨特性，降低轴件与基座的磨损速率。从结构上看，该零件为等壁厚空心圆柱构型，内孔与配合轴颈采用基孔制间隙配合，外圆与安装基座的孔位采用过盈或过渡配合，壁厚取值兼顾了结构强度与散热需求，不会因壁厚过薄导致压装变形，也不会因壁厚过大造成材料浪费与安装空间冗余。设计这类零件时，首先要核算配合点位的径向载荷与线速度，布卡青铜的材质特性决定了它更适合线速度低于2m/s、径向载荷偏大的工况，材质本身含有的耐磨合金元素能在摩擦表面形成连续的转移膜，

　　避免轴颈与衬套出现咬合抱死的问题。安装边界上，零件的轴向长度要略短于基座安装孔的深度，预留出轴件窜动与热胀冷缩的余量，两端的倒角设计既方便压装时的导向对位，也能去除加工毛刺避免安装时刮伤配合面。在实际设备运行中，这类铜套常出现在挖掘机的斗杆铰接点、破碎机的偏心轴支撑位、输送机的托辊转轴处，相比滚动轴承，它的抗冲击能力更强，对安装同轴度误差的容忍度更高，在粉尘多、润滑条件差的野外作业场景里维护成本更低。建模过程中要重点保证内孔与外圆的同轴度公差，圆柱度误差控制在合理区间，避免压装后内孔出现失圆导致轴件转动卡滞；端面与轴线的垂直度也要符合装配要求，否则压装时会出现偏斜，导致局部应力集中加剧磨损。不同于冲压或焊接的薄壁衬套，

　　这类实体青铜套的刚性更好，能承受更大的径向冲击载荷，不需要额外的钢背支撑就能直接压入基座孔使用，部分工况下还会在内孔表面加工油槽，储存润滑脂进一步延长使用寿命。选型搭配时要注意，配合轴颈的表面粗糙度要达到Ra1.6及以下，太粗糙的轴面会快速刮磨铜套内壁，缩短配件更换周期；基座安装孔的材质多为铸铁或焊接钢结构，孔壁的硬度要高于铜套外圆，保证压装时铜套产生微变形填充基座孔的微观不平度，实现紧密贴合避免运转时出现衬套跟转的问题。从结构细节看，该零件没有额外的定位销孔或油孔设计，属于通用型的光面铜套，适用场景更广泛，用户可以根据实际使用需求二次加工油孔、油槽或者定位结构，不需要额外修改基础外形尺寸。在重型设备的大修场景里，

　　这类铜套是常备的易损配件，当原有衬套磨损间隙超过设计阈值后，直接压出旧套压入新套就能快速恢复铰接点位的配合精度，不需要对基座或轴件做复杂的修复加工，大幅缩短设备停机维护的时间。建模时的尺寸标注要明确区分自由尺寸与配合尺寸，配合尺寸的公差带要结合实际工况选取，间隙过大容易出现运转晃动冲击，间隙过小则会导致润滑膜无法形成，出现干摩擦升温抱死的问题。
