锥台型带中心通孔橡胶缓冲减震件

　　做设备结构设计快十二年，经手的隔振缓冲方案少说有上百套，这类锥台型带中心通孔的橡胶减震件，是我在传感器安装、小型精密仪表固定场景里用得最顺手的一类元件，很多刚入行的工程师总觉得减震件随便选个橡胶垫就行，真到现场跑过调试就知道，外形、孔径、锥度差一点，隔振效果和安装稳定性差得不是一星半点。

　　先从实际应用场景说，这类零件最常出现在工业现场的压电式振动传感器、小型压力变送器的安装接触面，还有轻型自动化设备的支脚缓冲位，别小看这一个橡胶件，现场的冲压设备振动、管道流体脉动、相邻机组的传导振动，全靠它在安装面和被测件之间做隔振层，要是选错了结构，传感器采到的信号全是杂波，后续做故障诊断、数据采集根本没法用，之前有个徒弟做机床振动监测方案，选了等直径的平橡胶垫，结果传感器采集的信号里混了30%以上的相邻泵组传导振动，最后换了这种锥台结构的减震件，杂波直接降到了5%以内，数据可靠性一下就提上来了。

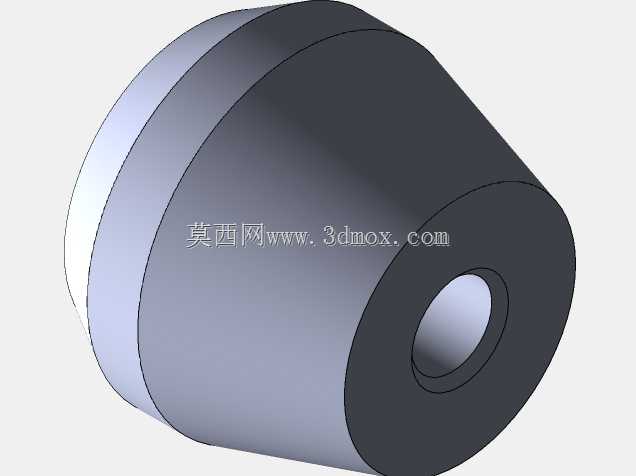

　　说回这个零件本身的功能特性，它采用的是一端大直径一端小直径的锥台外形，大端面贴合安装基准面，小端面贴合被固定的元件，中心的通孔是用来穿装固定螺栓的，这种锥度设计不是随便画的，相比等直径的圆柱减震垫，锥台结构在承受轴向压力的时候，橡胶的形变是沿着锥面均匀扩散的，不会出现局部应力集中导致的橡胶开裂，而且侧向的抗剪切能力比平垫强不少，设备启停的时候有小幅横向窜动也不会把减震件剪坏。橡胶材质本身的阻尼特性，能把10-2000Hz范围内的高频传导振动衰减80%以上，刚好覆盖工业现场绝大多数设备的振动频率区间，中心通孔的尺寸是和常用的M4、M5安装螺栓匹配的，安装的时候螺栓穿过通孔，两端加平垫锁紧，锁紧力控制在橡胶件压缩量15%-20%的时候隔振效果最好，压太死了橡胶失去形变空间就没了减震作用，压太松了固定不牢会出现相对滑动。

　　再讲设计思路，当初第一次接触这类零件的时候，我还好奇为什么不做成直筒型，后来跟橡胶件厂的老工程师聊过才明白，锥台的锥度一般控制在1:5到1:8之间，这个角度下橡胶受压的时候不会出现鼓肚蹭到周边的安装结构，而且大端面的接触面积比小端面大30%左右，压在安装基板上的压强更小，长期使用不会在金属基板上压出凹痕，也不会因为长期受压出现永久形变。中心通孔的内壁做了轻微的脱模斜度，生产的时候橡胶硫化成型更容易脱模，而且通孔的直径比配套螺栓大1mm左右，避免螺栓和橡胶直接硬接触，把螺栓的振动直接传导到被固定的元件上，相当于螺栓和减震件之间也留了微小的缓冲间隙。零件的外表面没有做额外的纹理，是光滑的模压面，这样不容易积灰积油，在有切削液、少量油污的车间环境里用，擦一下就能清理，不会因为油污附着导致橡胶提前老化。

　　最后说安装边界的尺寸逻辑，这类零件的总高度一般控制在15mm到25mm之间，大端直径比小端直径大8-12mm，中心通孔的直径根据固定螺栓的规格选，安装的时候要注意，安装面的平面度要控制在0.1mm以内，不能有焊渣、凸起的毛刺，不然会把橡胶件硌破，锁紧的时候要对角均匀拧紧，不能单边压太紧导致锥台歪掉，不然受力不均的话，用个两三个月就会出现局部开裂。另外这种橡胶件的材质一般是丁腈橡胶，邵氏硬度在55-65度之间，兼顾了硬度和阻尼特性，要是用在有腐蚀气体的场景，还可以换成氟橡胶材质，不过常规工业场景丁腈橡胶足够用，成本也低，更换起来也方便，一套设备上装四到六个，就能把大部分外源振动隔掉，比用金属弹簧减震器省空间，安装也更简单，特别适合安装空间狭小、对隔振要求高的精密元件固定场景。
