农用拖拉机驾驶舱视角整机三维结构

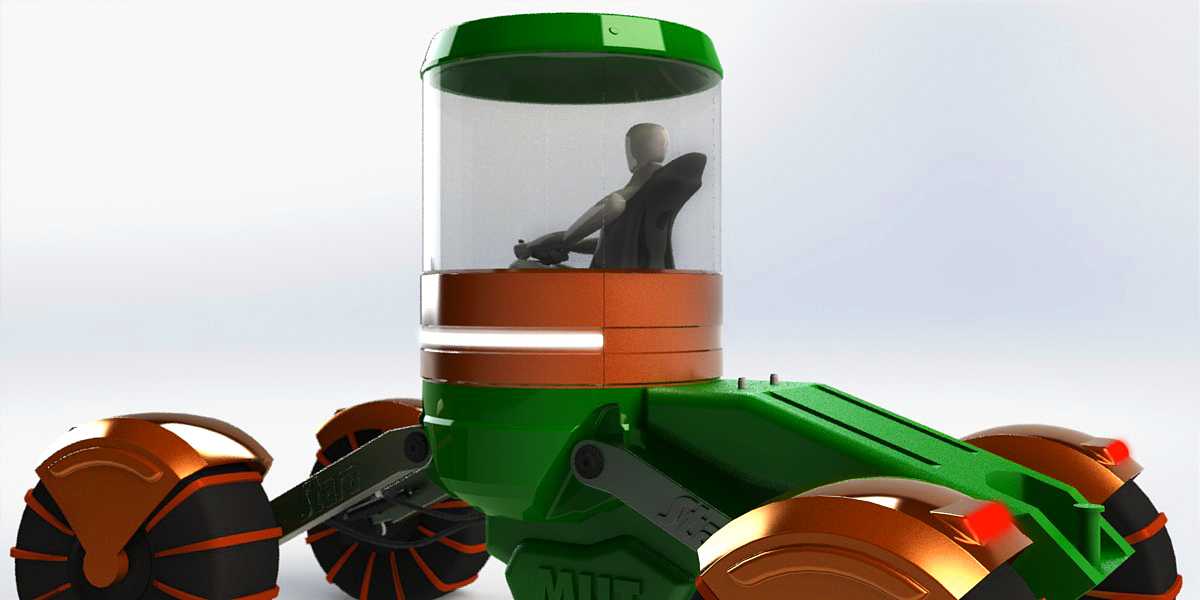

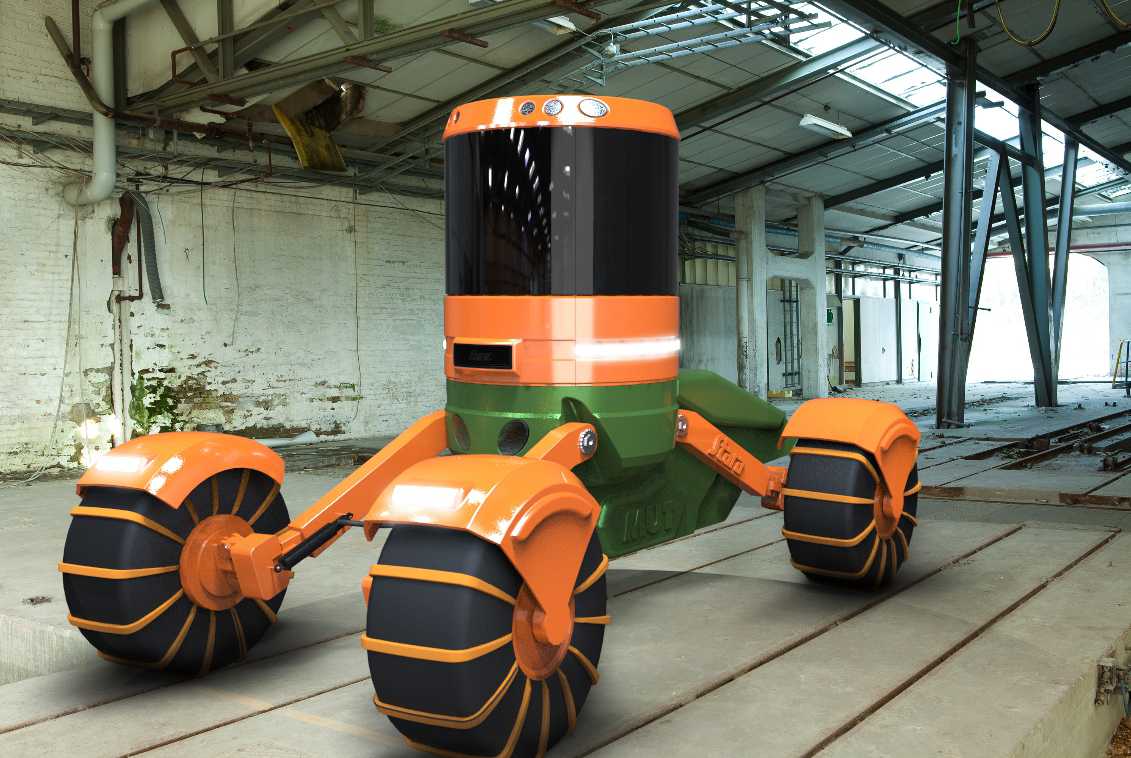

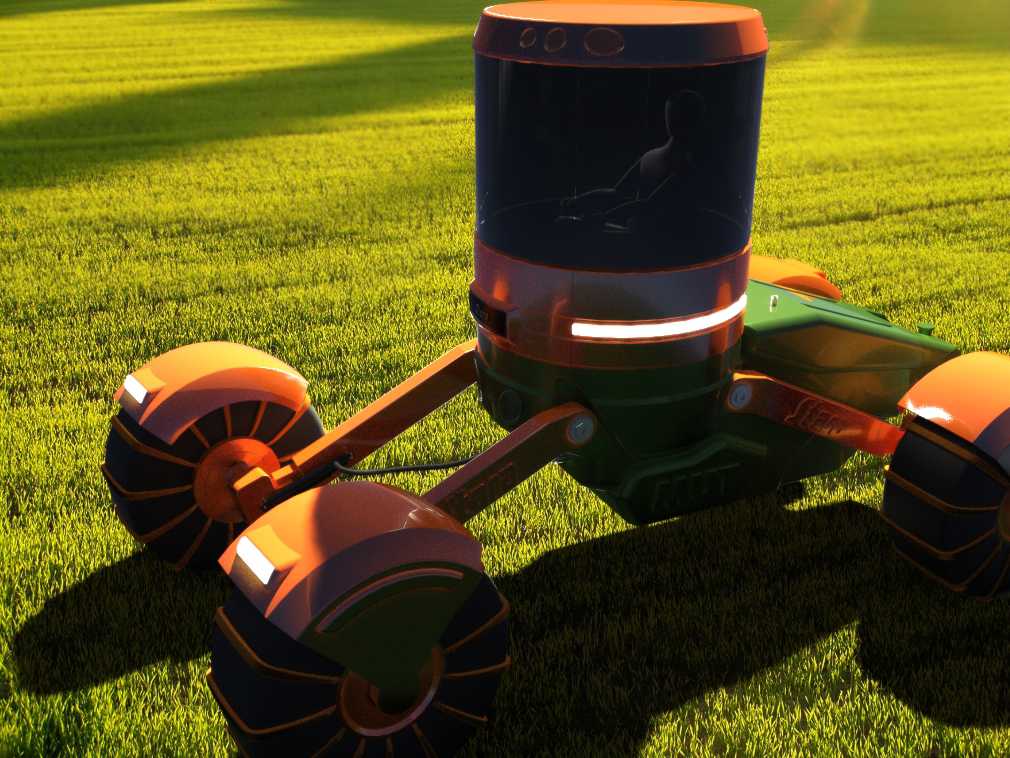

　　本次构建的三维结构围绕农用轮式拖拉机展开，建模过程中优先还原了设备在田间作业场景下的实际使用状态，没有采用常规的整机外观展示角度，而是选取驾驶位第一视角完成结构呈现，能够直观体现操作人员作业时的视野范围、操控部件布局逻辑。从实际应用场景来看，这类拖拉机主要承担大田块的耕整、播种、植保、收获辅助等作业任务，也可搭配拖斗完成农资、农产品的短距离转运，作业场景覆盖平原、缓坡丘陵的旱地、水田区域，对设备的通过性、操控视野、长时间作业的人机适配性有明确要求。建模过程中，首先梳理了驾驶舱的人机工程边界：驾驶位前方的挡风玻璃下沿高度、两侧后视镜的安装位置，都按照实际作业时的视野需求设定，保证操作人员坐姿状态下能够清晰观察前方1.

　　5米外的田块垄沟走向，同时兼顾两侧轮胎的行驶轨迹判断，避免作业时出现压苗、偏垄的问题。操控台的布局按照实际操作频率排布，核心的仪表显示区域设置在视野正前方下侧，不需要操作人员大幅低头即可读取转速、油温、作业档位等关键参数，两侧的操控手柄、旋钮预留了足够的操作空间，避免佩戴劳保手套操作时出现误触。从整机结构的设计思路来看，建模时兼顾了设备的作业强度需求与维护便利性：驾驶舱框架采用矩形钢管焊接结构的等效建模，预留了挡风玻璃、密封胶条、内饰件的安装卡槽，舱体底部与底盘车架的连接位置设置了减震垫安装位，能够过滤田间颠簸路面传递到驾驶位的振动，降低长时间作业的疲劳感。前轮的转向角度预留了足够的边界，满足田间小半径掉头的需求，

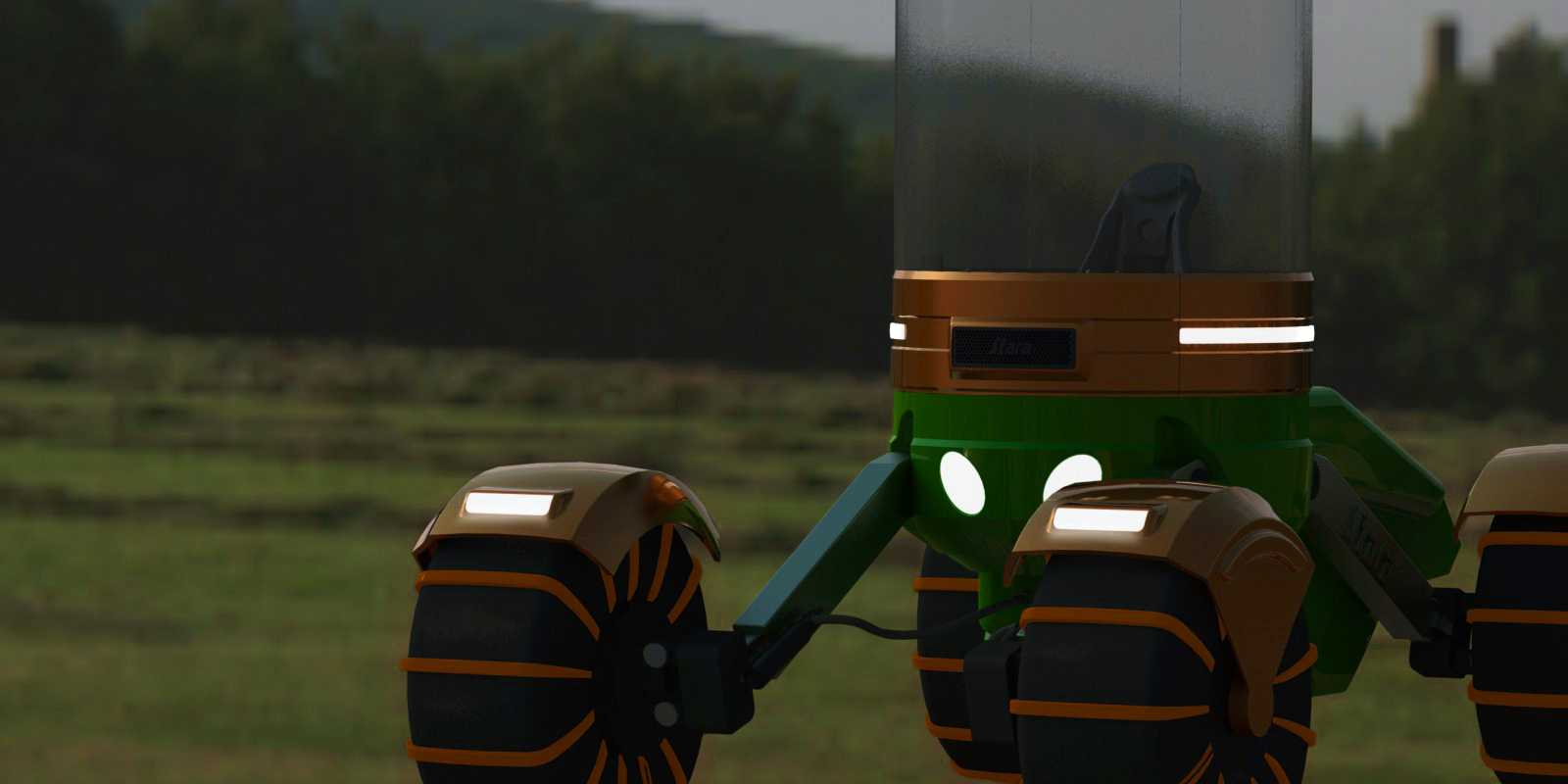

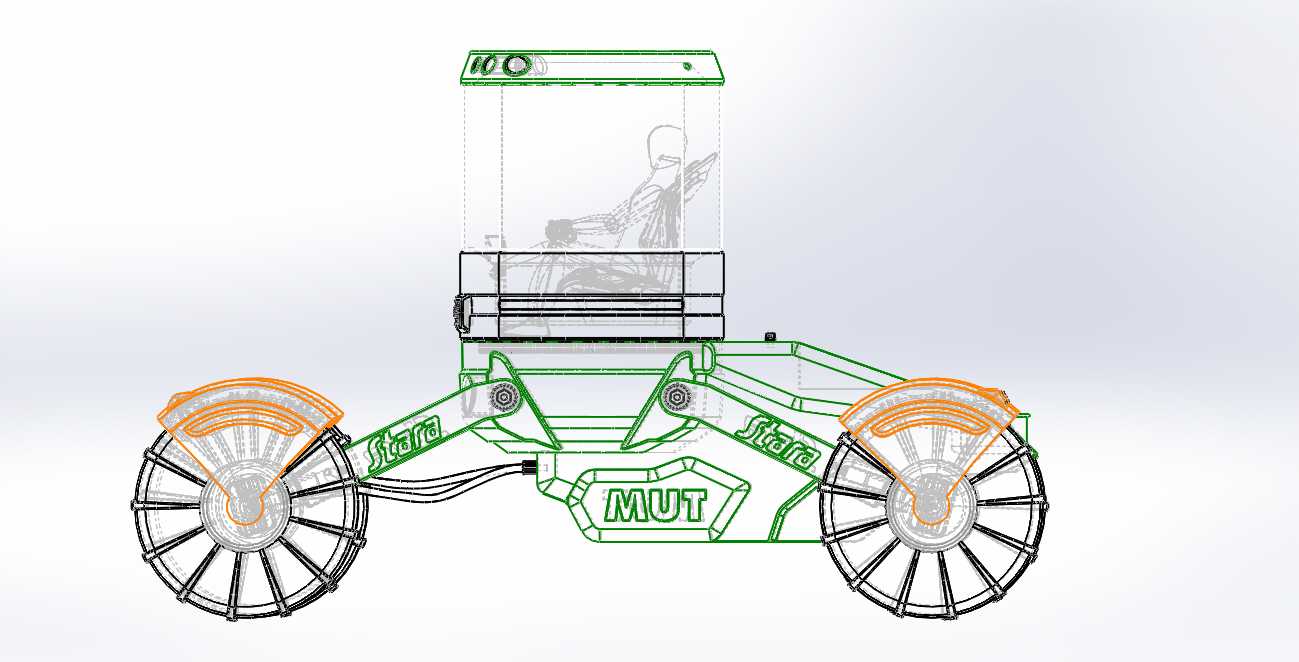

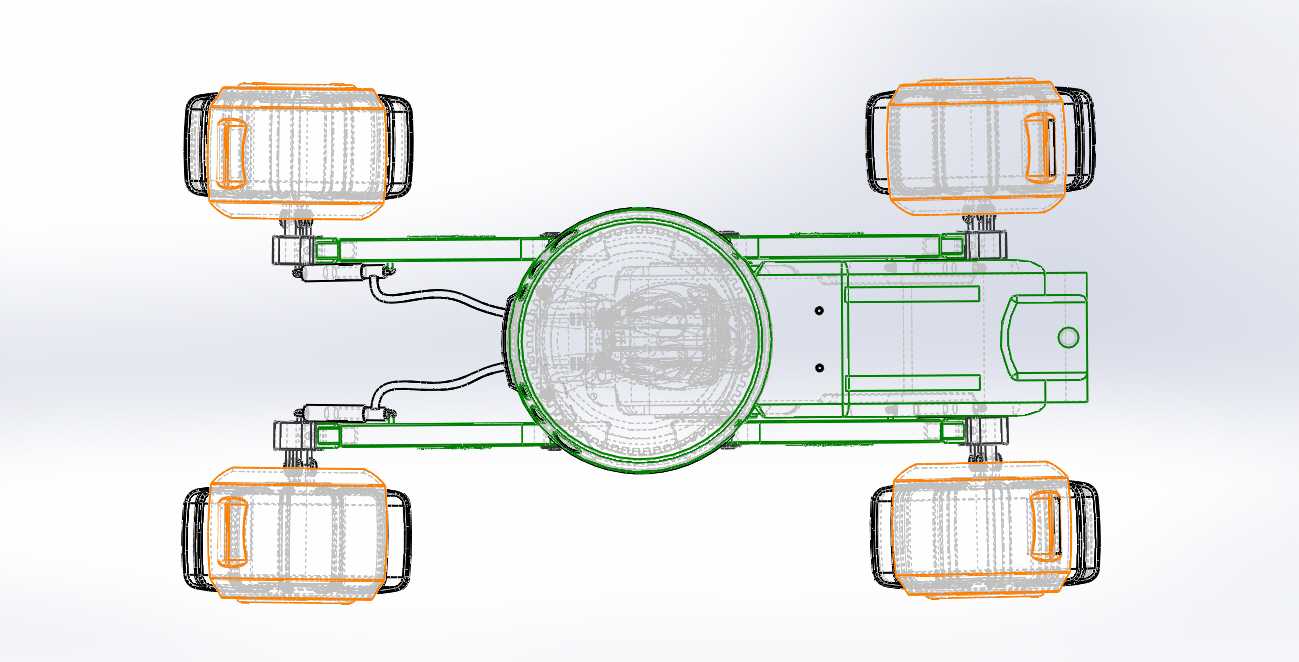

　　轮胎的胎纹结构按照农用越野胎的实际形态建模，保证在泥泞、松软田块的抓地力，避免作业时出现打滑陷车的问题。建模过程中也考虑了不同作业属具的适配空间，拖拉机后部的悬挂机构预留了标准三点悬挂的安装接口，能够匹配不同厂家生产的犁、耙、播种机等属具，不需要额外改装即可完成挂接，液压输出管路的排布也按照实际走线路径建模，避免属具升降、转向时与管路发生干涉。从外形尺寸的安装边界来看，整机宽度控制在常规农用机械的道路通行标准范围内，能够满足乡村道路的会车需求，驾驶舱顶部的遮阳棚高度预留了足够的头部空间，同时不会影响机库进出的高度限制。第一视角的建模呈现方式，能够帮助结构设计人员在方案阶段就验证驾驶视野是否存在遮挡，

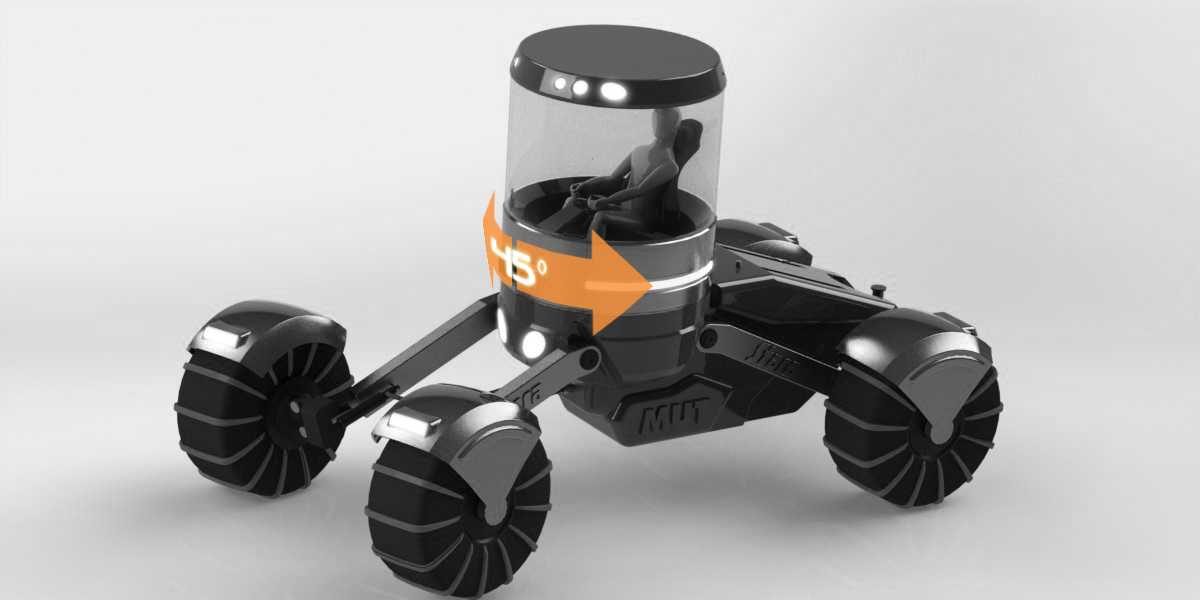

　　操控部件的布局是否符合人机操作习惯，不需要等到物理样机试制阶段再调整结构，大幅缩短农机产品的研发迭代周期。对于农机改装、虚拟仿真教学场景来说，这类视角的三维结构也能够用于操作人员的作业培训，模拟不同田块环境下的驾驶操作感受，降低实机培训的成本与安全风险。建模过程中对驾驶舱内的细节结构做了等效还原，包括方向盘的倾角、座椅的前后调节行程、脚踏板的位置排布，都按照成年男性操作人员的平均人体尺寸设定，保证90%以上的操作人员都能够找到舒适的操作姿态。前挡风玻璃的倾角设计也考虑了田间作业时的防泥污需求，行驶过程中车轮带起的泥水能够顺着玻璃斜面滑落，减少雨刮的使用频率，玻璃下方的雨刮安装位预留了足够的摆动空间，能够覆盖主要的视野区域。两侧的后视镜支架采用可调节结构的建模，操作人员可以根据自己的坐姿调整后视镜角度，清晰观察后部属具的作业状态以及后方的道路情况。整机的前部配重安装位也做了结构预留，根据不同作业属具的重量需求，可以加装对应重量的前配重，避免作业时出现机头翘头的问题，保证行驶与作业的稳定性。
