拖拉机高马力皮带传动减速装置结构

　　这套皮带传动减速结构主要适配大马力拖拉机的动力传输场景，在农机作业过程中，需要将发动机输出的高转速动力按照作业负载需求完成降速增扭，匹配旋耕、犁耕、秸秆还田等不同农机具的输入转速要求，避免动力输出不匹配导致的机具过载或者作业效率不足问题。从实际使用场景来看，这类减速装置通常布置在拖拉机动力输出端与作业机具的衔接位置，需要承受田间作业带来的持续振动、泥水飞溅以及变负载冲击，因此结构设计上优先考虑了安装刚性与维护便捷性。

　　从功能特性来看，该结构采用双皮带轮并行布置的传动方案，相比单组皮带传动，能够传递更大的扭矩，适配高马力机型的动力输出需求，同时皮带传动本身具备一定的过载缓冲能力，当田间作业遇到硬物卡滞等突发负载时，皮带可以通过微量打滑保护内部传动构件与后端机具，避免刚性传动容易出现的轴类断裂、齿轮崩齿问题。目前该结构的内部传动构件均采用成熟的现成标准件，设计重心集中在外部壳体与安装支架的结构适配，能够大幅缩短开发周期，降低非标加工的成本投入，适合农机改装、小批量定制机型的快速适配需求。

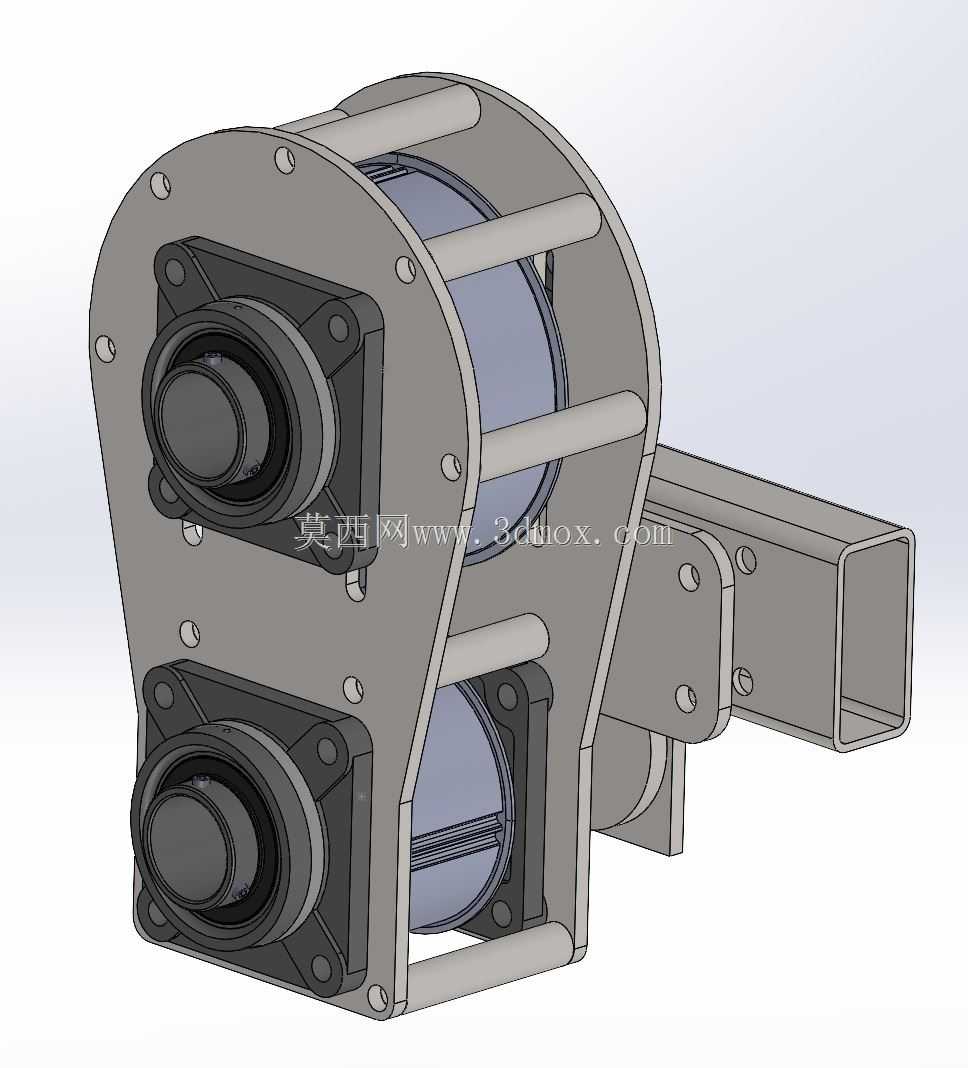

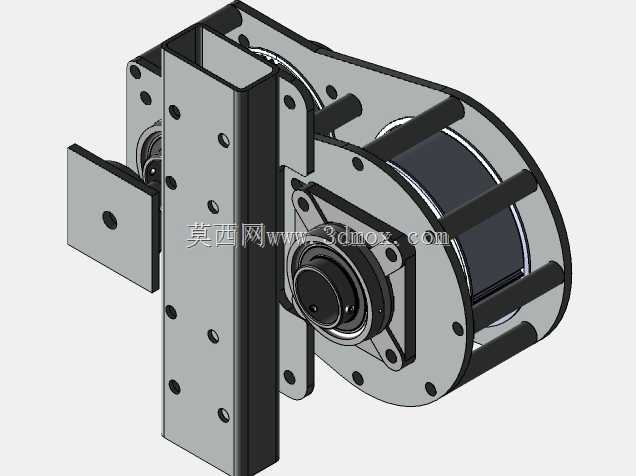

　　设计思路上，壳体采用框架式笼型结构，侧面通过多根横向连接筋强化整体刚性，既能够为内部两组皮带传动轮提供稳定的安装定位，也预留了足够的散热空间，避免长时间高负载作业时皮带过热老化。壳体两端的轴承安装位采用一体化加工的法兰座结构，直接通过螺栓固定在壳体侧板上，安装时可以保证两端轴承的同轴度，减少轴系运转的偏磨问题，后期维护时只需要拆卸法兰座即可完成轴承、皮带轮的更换，不需要完全拆解整个壳体。侧边延伸的方管安装支架是针对拖拉机机架的安装尺寸设计，支架上预留了多组不同位置的安装孔位，可以适配不同型号拖拉机的机架安装点位，不需要额外焊接转接支架，降低现场改装的工作量。

　　从安装边界与尺寸适配来看，整个装置的轴向总长度控制在适配拖拉机侧置动力输出的空间范围内，不会超出拖拉机原有轮距的外侧边界，避免田间作业时与田埂、作物发生刮碰。两个输出轴的中心距按照标准皮带轮的传动比要求设计，皮带张紧的调节空间预留充足，安装时可以通过调整轴承座的固定位置完成皮带张紧度的调节，不需要额外设计张紧轮结构，简化了整体结构。壳体的底部预留了足够的离地间隙，匹配拖拉机田间作业的通过性要求，不会因为加装减速装置导致底盘剐蹭田面。安装支架的方管规格与拖拉机原厂机架的型材尺寸匹配，连接时可以采用标准U型螺栓完成固定，安装孔位的公差按照农机配件的通用要求设计，允许一定的安装偏差，适配田间作业时机架产生的微量形变，避免应力集中导致的支架断裂问题。

　　实际选型适配时，需要注意该结构的输入转速匹配范围，结合后端作业机具的额定输入转速选择对应直径的皮带轮，保证传动比符合作业需求；安装时需要保证输入轴与拖拉机动力输出轴的同轴度误差在允许范围内，避免运转过程中产生额外的振动；日常维护只需要定期检查皮带的磨损情况与张紧度，检查法兰座固定螺栓的预紧力即可，不需要复杂的保养流程，适合农机使用场景下的粗放维护条件。
