海上平台涡轮发电机组三维结构设计

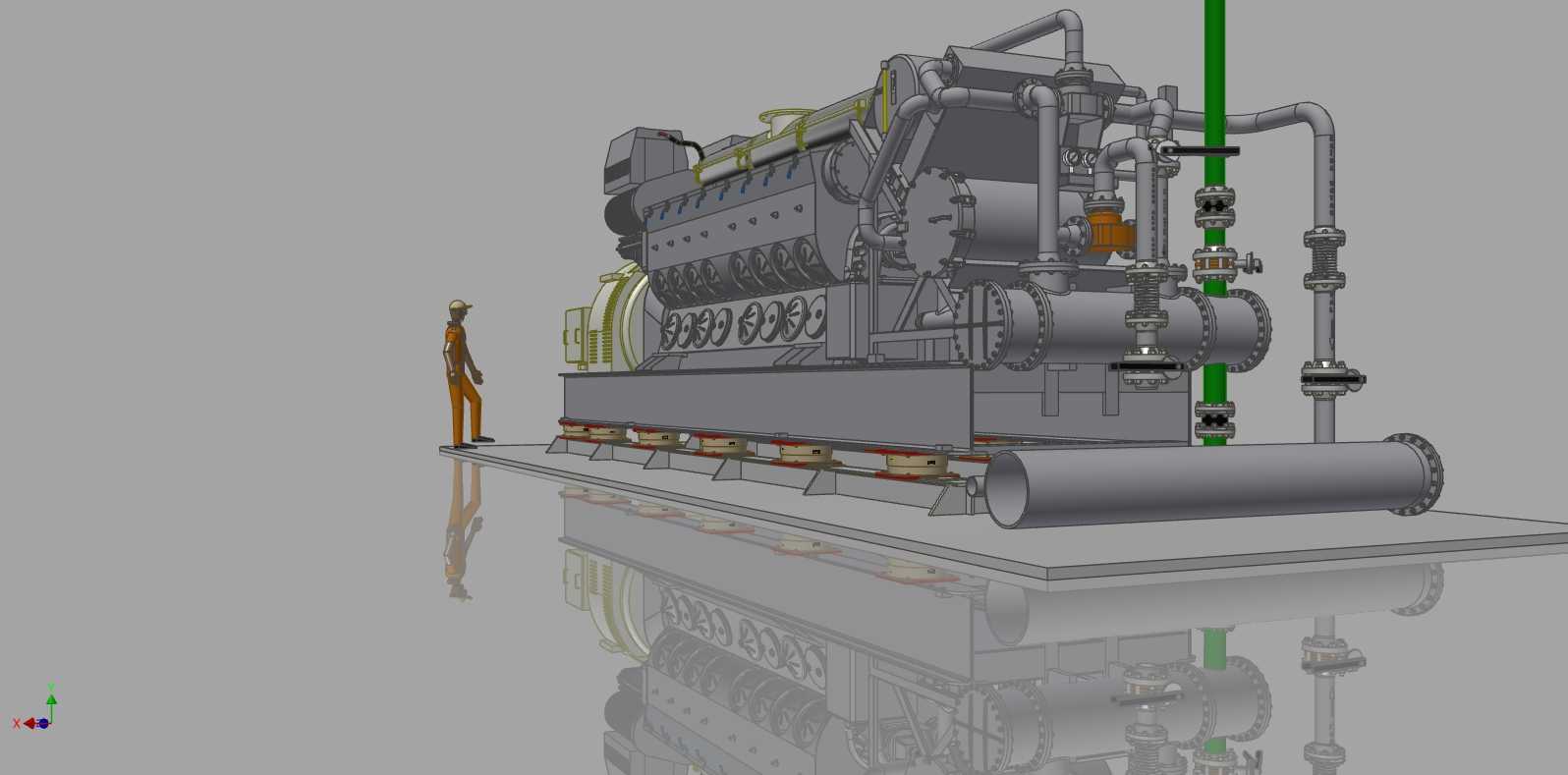

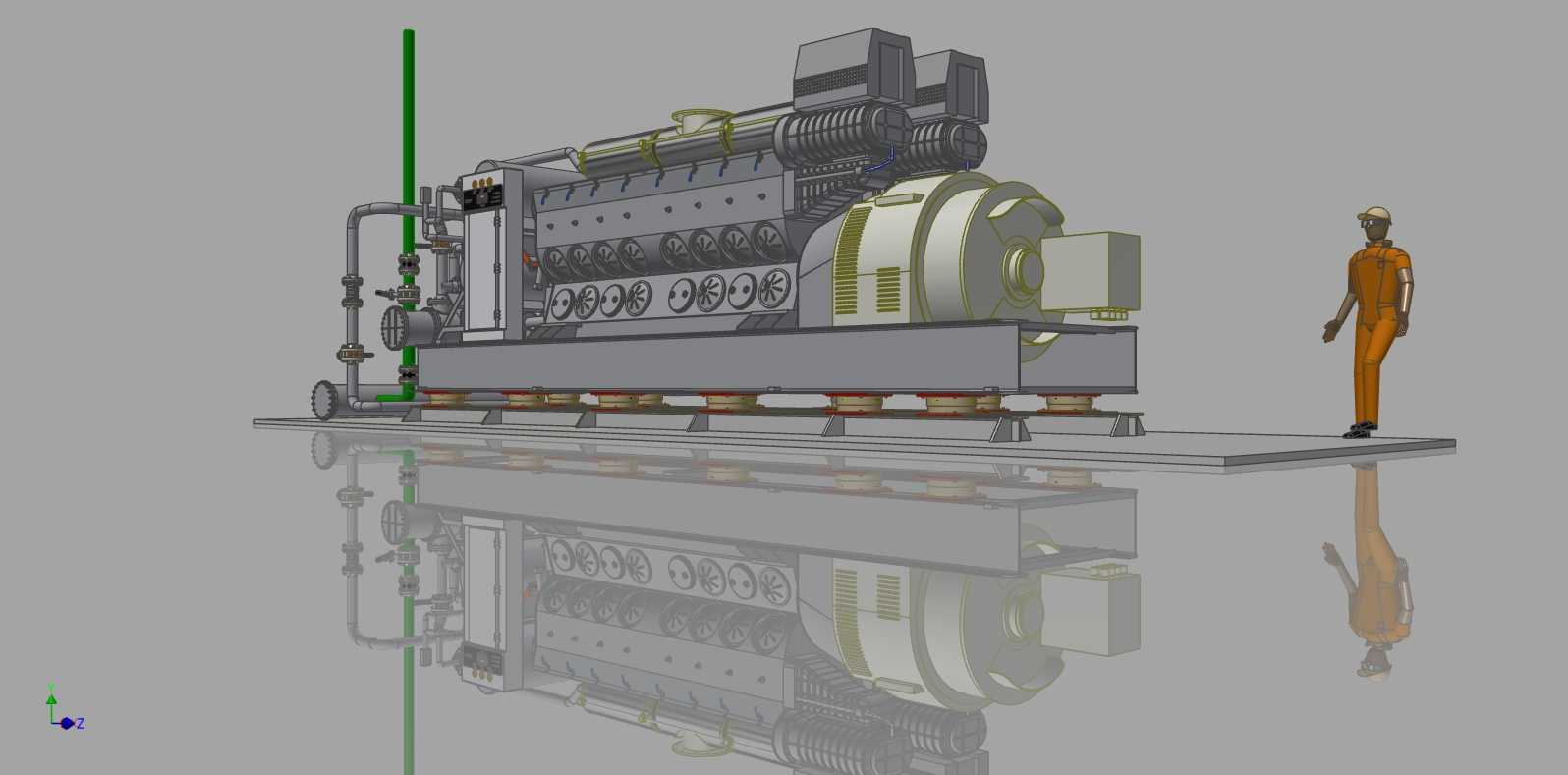

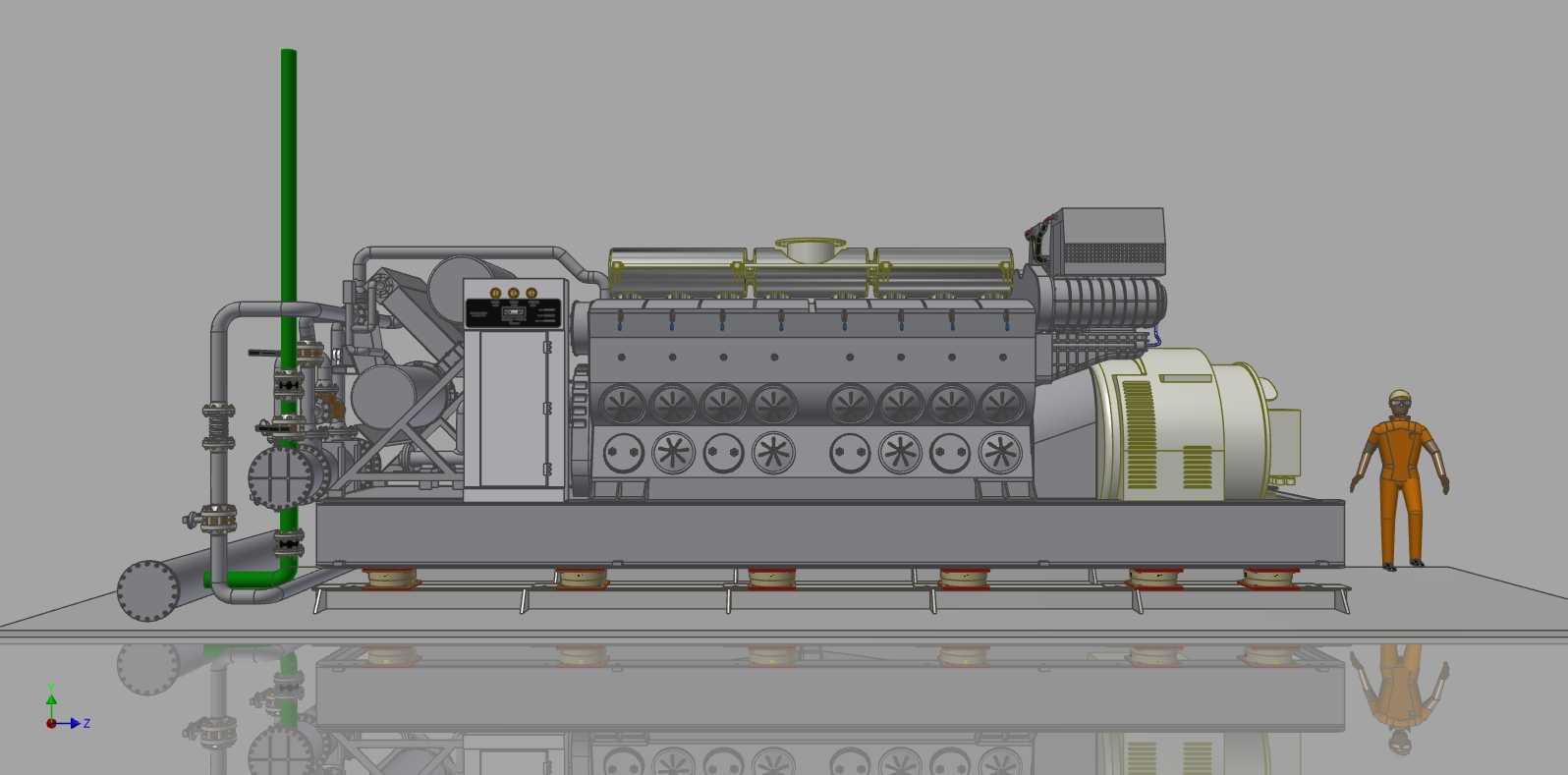

　　这套三维结构完整还原了海上石油开采平台所用的涡轮动力发电机组的全装配状态，建模过程中优先考虑了海洋油气开采场景下的特殊工况约束，所有结构细节都围绕平台作业的实际需求展开。从整体装配关系来看，整套设备采用撬装式集成设计，所有动力主机、工艺管路、阀组、附属构件都集成在统一的公共底座上，这种设计思路完全匹配海上平台吊装空间有限、现场安装作业窗口短的特点，设备运抵平台后仅需完成底座固定、外接工艺管线与电气接口即可投用，大幅压缩海上施工作业量。公共底座与平台甲板的连接位置设置了多层弹性减振元件，建模时特意还原了减振垫的分层结构与定位约束，这部分结构的作用是阻隔涡轮主机运行时产生的高频振动向平台结构传递，

　　避免振动传导影响平台上其他精密测控仪表的测量精度，同时也能降低长期振动带来的管路焊缝疲劳开裂风险。主机本体的结构还原覆盖了涡轮进气段、压缩段、燃烧做功段、排气段的完整外部装配关系，缸体外部的检修口、观察窗、仪表接口都按照实际设备的安装位置做了对应建模，方便后续做运维检修路径的模拟校验。管路系统的建模完全遵循海上平台的工艺管线布置规范，不同介质的管线采用了差异化的管径与走向设计：大管径的主工艺管线沿底座边缘低位布置，尽可能降低管路重心，减少平台横摇纵摇带来的管路应力集中；小管径的控制仪表管线沿主管路侧面分层排布，每间隔固定距离设置管夹固定，避免设备运行振动导致管线移位。管路上配置的手动截止阀、调节阀、

　　疏水阀组都还原了实际的操作空间预留，建模时校验了所有阀件的操作手柄转动范围，确保现场运维人员操作时不会与周边构件发生干涉。整套设备的安装边界尺寸严格匹配海上平台常规设备层的层高限制，最高处的管线顶端距离底座安装面的高度控制在平台通用吊机的吊装作业净空要求内，底座的地脚螺栓孔位置也对应平台常用的设备安装基座预留孔位，不需要额外做基座改造即可适配。从功能逻辑上看，这套涡轮机组主要为海上平台的生产作业、生活系统提供电力与工艺热源，建模时特意还原了排气段的余热回收接口结构，可对接平台的余热利用系统，将做功后的高温排气热量回收用于平台原油加热、生活供暖等场景，提升能源利用效率。

　　设备侧面预留的检修通道宽度满足平台运维的单人通行与常规备件搬运要求，主机核心部件的拆卸路径都做了空间校验，不需要拆除周边大量管线即可完成涡轮转子、缸套等核心部件的更换作业。考虑到海上高盐雾的腐蚀环境，所有外露构件的建模都预留了防腐层的厚度空间，管线法兰连接处的防静电跨接结构也做了细节还原，符合油气生产场景的防爆安全要求。底座下方设置的集液槽结构可以收集设备运行过程中产生的少量油污、冷凝水，通过预设的排放口统一汇集到平台的污油处理系统，避免油污泄漏污染平台甲板与海洋环境。整套模型的装配层级按照实际设备的拆分逻辑设置，从总装到部件、零件的层级关系清晰，可直接用于设备安装模拟、运维培训课件制作、管路应力分析的前置建模参考，也能为同类型撬装动力设备的结构设计提供装配逻辑上的参照。
