多工位可调式精密研磨装夹磨盘结构

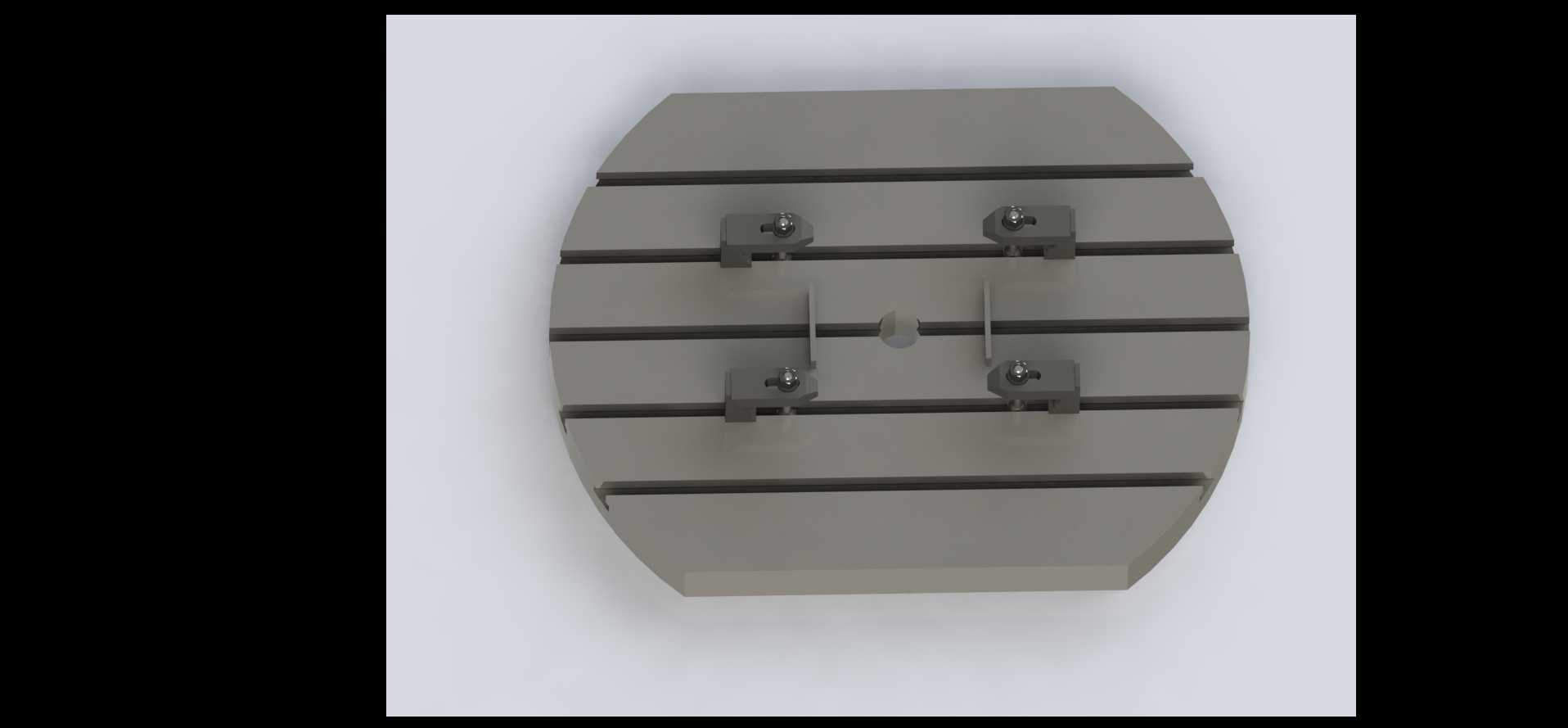

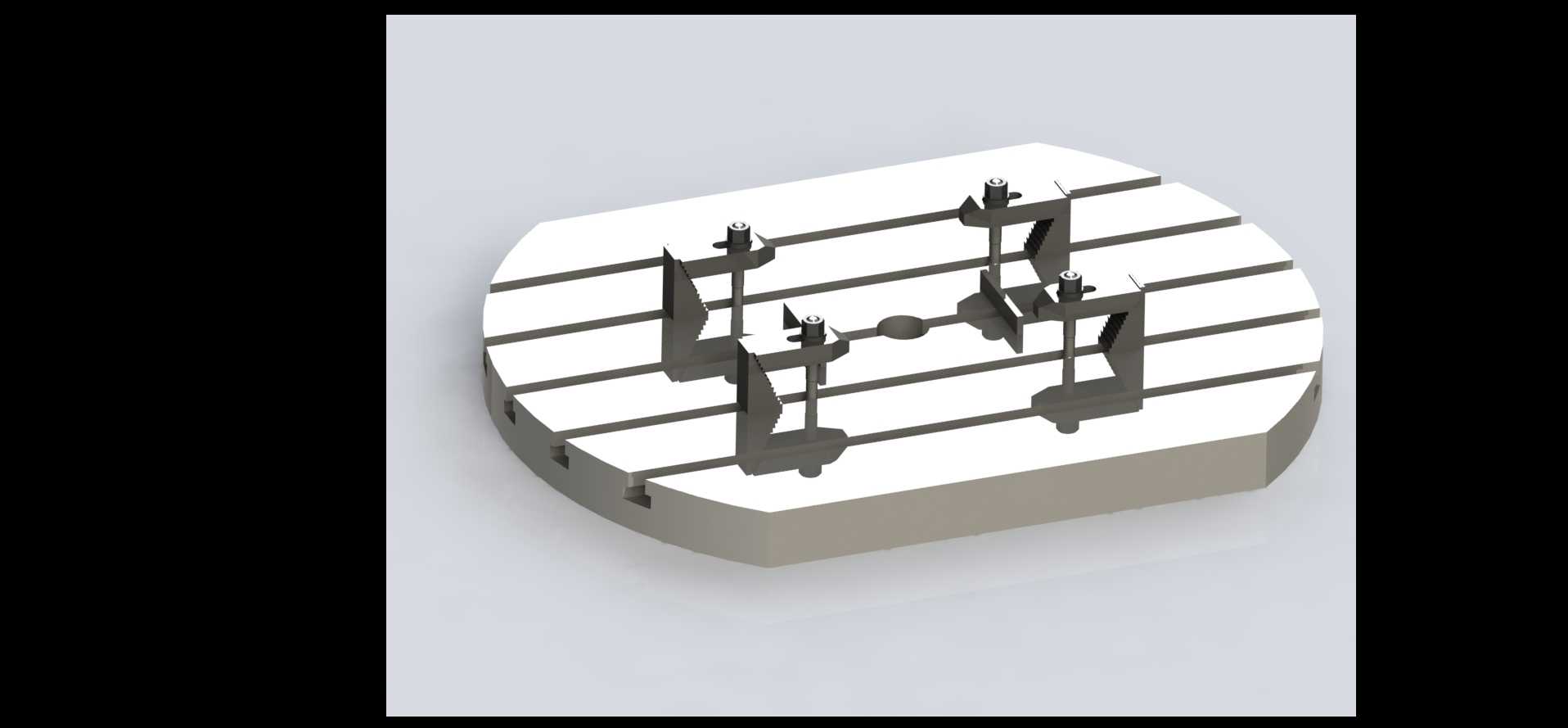

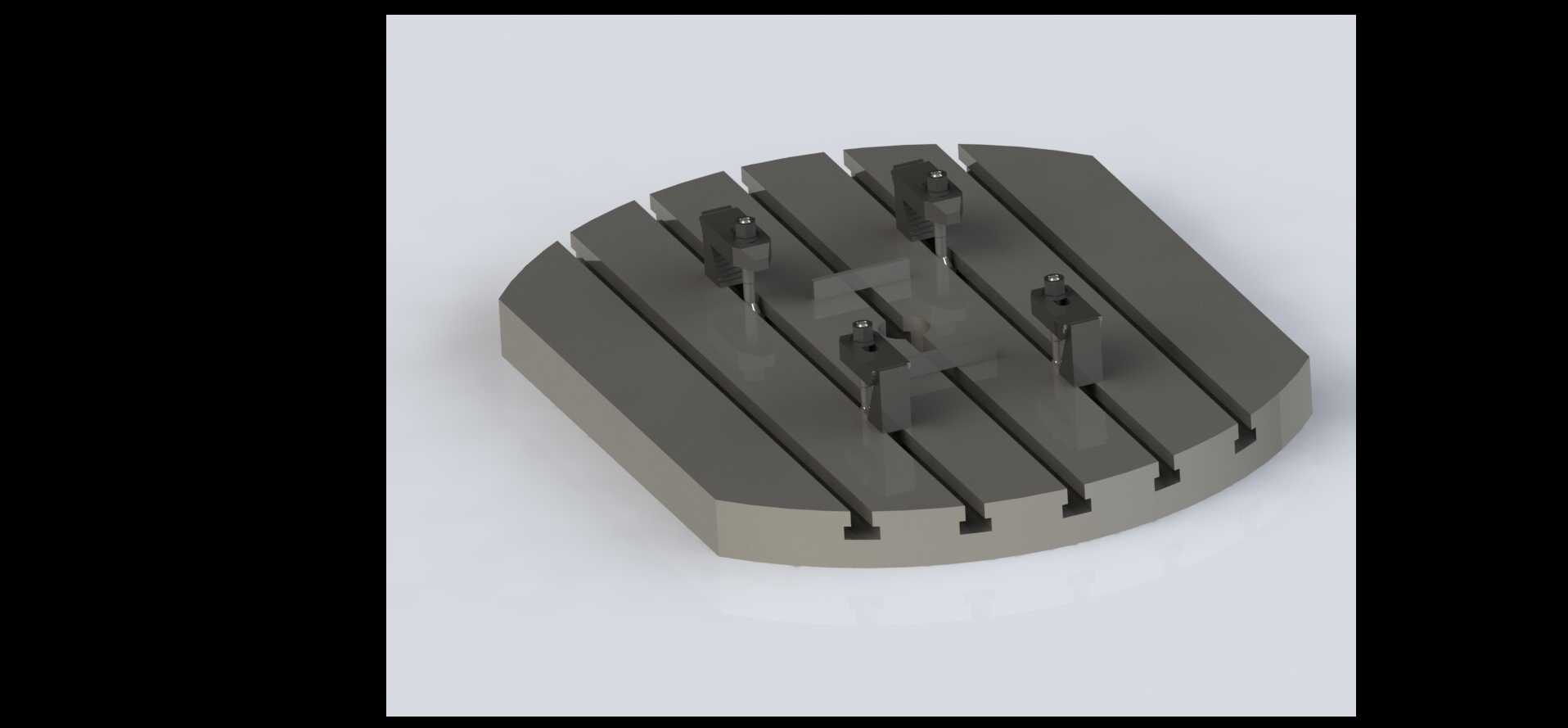

　　在精密零部件的平面研磨加工环节中，这类带多组可调装夹结构的磨盘是研磨工序里的核心配套工装，主要适配平面研磨机、双面研磨设备的工作台安装，用来固定待加工的小型精密零件，比如传感器金属基座、小型光学结构件、精密阀片这类对平面度、平行度要求极高的工件，避免研磨过程中工件移位导致的加工精度超差。从结构设计来看，磨盘本体采用类椭圆的带圆角盘式基体，基体上加工有平行排布的T型通槽，这部分槽道是整个装夹结构的调节基础，所有的装夹立柱都可以沿着T型槽的走向滑动调整位置，适配不同外形尺寸、不同排布方式的工件装夹需求，不需要针对每一款工件重新制作专用磨盘，大幅降低小批量多品种精密零件的研磨加工工装成本。基体上的装夹单元采用对称式布局设计，

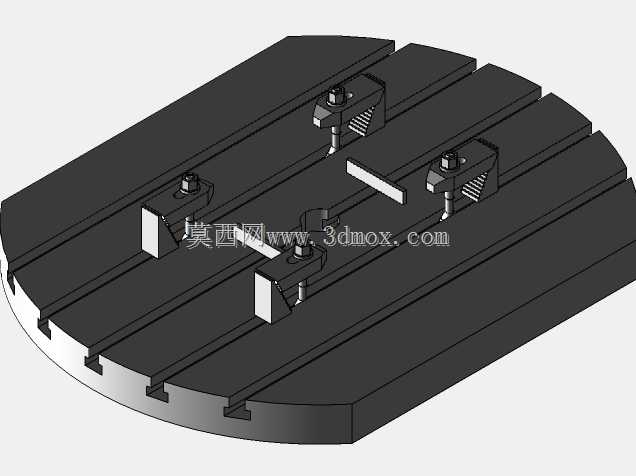

　　一共设置了四组独立的可调节装夹组件，每组组件都包含立式支撑座、顶部压块、锁紧螺钉三个核心部分，支撑座底部和T型槽配合的位置做了适配的卡位结构，调整到目标位置后可以通过底部的锁紧结构快速固定在基体上，顶部的压块可以沿着支撑座的竖向导槽调整高度，适配不同厚度的工件装夹，压块的压紧端面做了防滑处理但不会刮伤工件表面，锁紧螺钉采用细牙螺纹设计，压紧力可以精准控制，既保证研磨过程中工件不会因为磨盘转动、磨料切削的作用力发生偏移，也不会因为压紧力过大导致薄型工件产生装夹变形，影响最终的平面度加工精度。磨盘基体的侧边做了均匀分布的定位缺口，这部分结构是和研磨机工作台的定位销配合使用的，安装的时候可以快速完成磨盘的同轴度定位，

　　不需要反复打表调整位置，减少工装换装的辅助时间，基体的厚度经过精准计算，既保证整个磨盘在高速转动研磨过程中不会因为受力产生形变，也控制了整体重量，降低研磨机工作台的负载，减少设备转动时的动平衡偏差。在实际加工场景中，这类磨盘的装夹工位可以根据工件的尺寸灵活调整，比如加工尺寸稍大的工件时，可以拆掉相邻的装夹组件，留出足够的装夹空间，加工小型工件时可以在T型槽上加装更多的装夹组件，一次装夹更多工件，提升单批次的加工效率。T型槽的加工精度直接影响整个磨盘的装夹精度，槽道的平行度、槽宽的尺寸公差都控制在微米级，保证装夹组件滑动顺畅的同时不会出现晃动间隙，避免装夹误差传递到工件上。磨盘的上表面在安装前会经过自研磨处理，保证自身的平面度达到加工要求，避免因为磨盘自身的平面度误差影响工件的最终加工精度。和传统的一体式固定工位磨盘相比，这种可调式结构的磨盘通用性更强，不需要频繁更换磨盘本体，只需要调整装夹组件的位置就可以适配不同的工件，在传感器精密零件加工、小型液压阀件加工、光学金属零件加工等场景中都能适用，尤其是在小批量定制化精密零件的生产中，这种结构的磨盘可以大幅缩短工装准备周期，降低工装制造成本。设计过程中需要重点考虑磨盘转动时的动平衡，类椭圆的基体外形在做动平衡校正的时候，会在基体的非装夹区域预留动平衡调整的工艺孔，保证磨盘在最高工作转速下不会出现明显的振动，避免振动导致的工件表面研磨纹路不均、平面度超差的问题。

　　装夹组件的所有活动部位都做了耐磨处理，长期反复调整位置也不会出现磨损间隙，延长磨盘的使用寿命，同时所有的锁紧结构都设计在方便操作的位置，操作人员不需要借助特殊工具就可以快速完成工件的装夹和拆卸，提升上下料的效率。磨盘的安装边界和常用的600型、400型平面研磨机工作台尺寸适配，不需要对设备工作台进行额外改造就可以直接安装使用，替换原有磨盘的时候只需要对准侧边的定位缺口，锁紧工作台的固定压板就可以完成安装，整个换装过程可以在十分钟内完成，不会占用过多的设备生产时间。在研磨加工过程中，磨盘基体上的T型槽还可以起到导流磨料的作用，研磨液带着磨料可以沿着槽道均匀分布到各个装夹工位的工件表面，避免出现局部磨料不足导致的研磨效率下降、工件表面烧伤的问题，槽道的边角都做了圆角处理，不会残留研磨后的磨屑，加工完成后清理磨盘的时候可以很方便地将槽道内的磨屑、废磨液冲洗干净，不会因为残留磨屑影响下一次装夹的精度。
