机床用阶梯式卡盘DMG软爪夹持组件

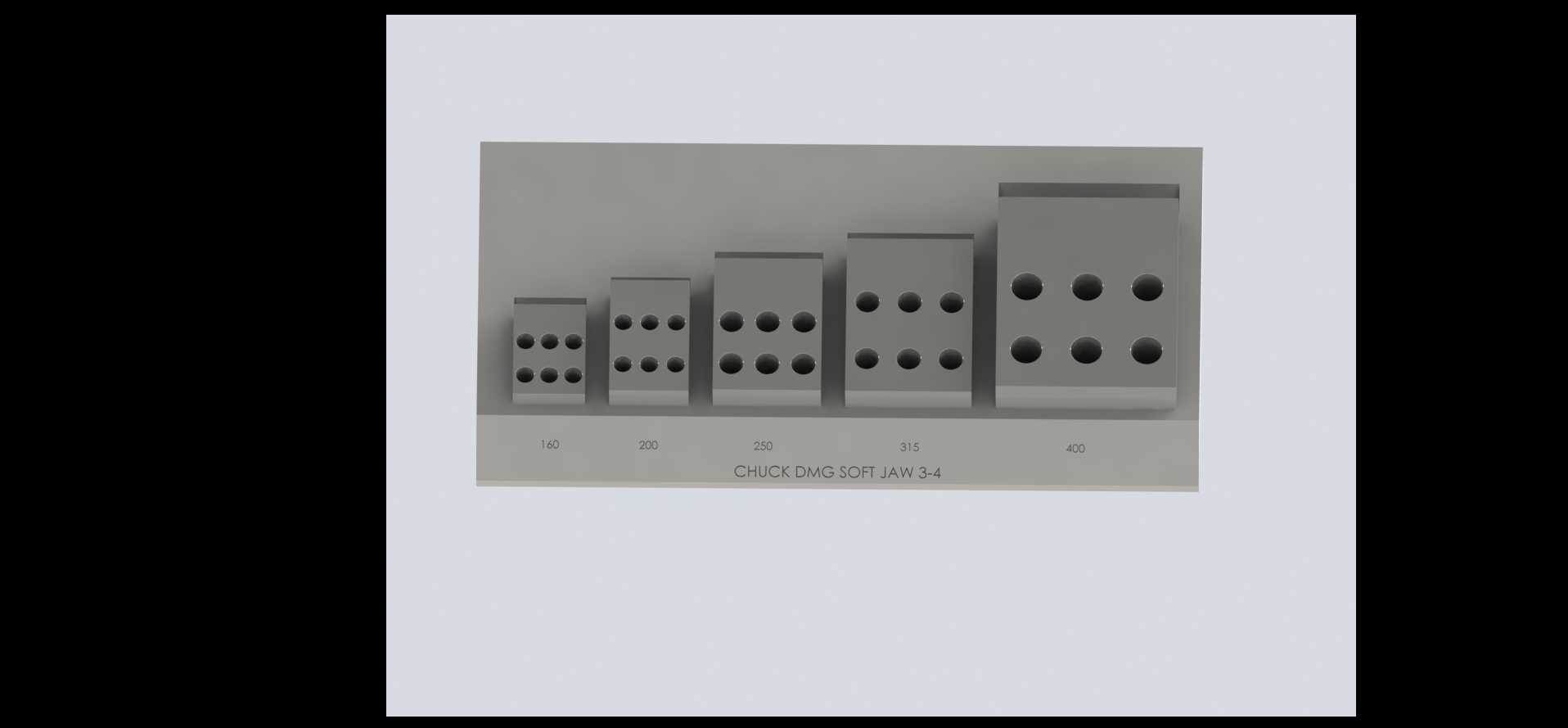

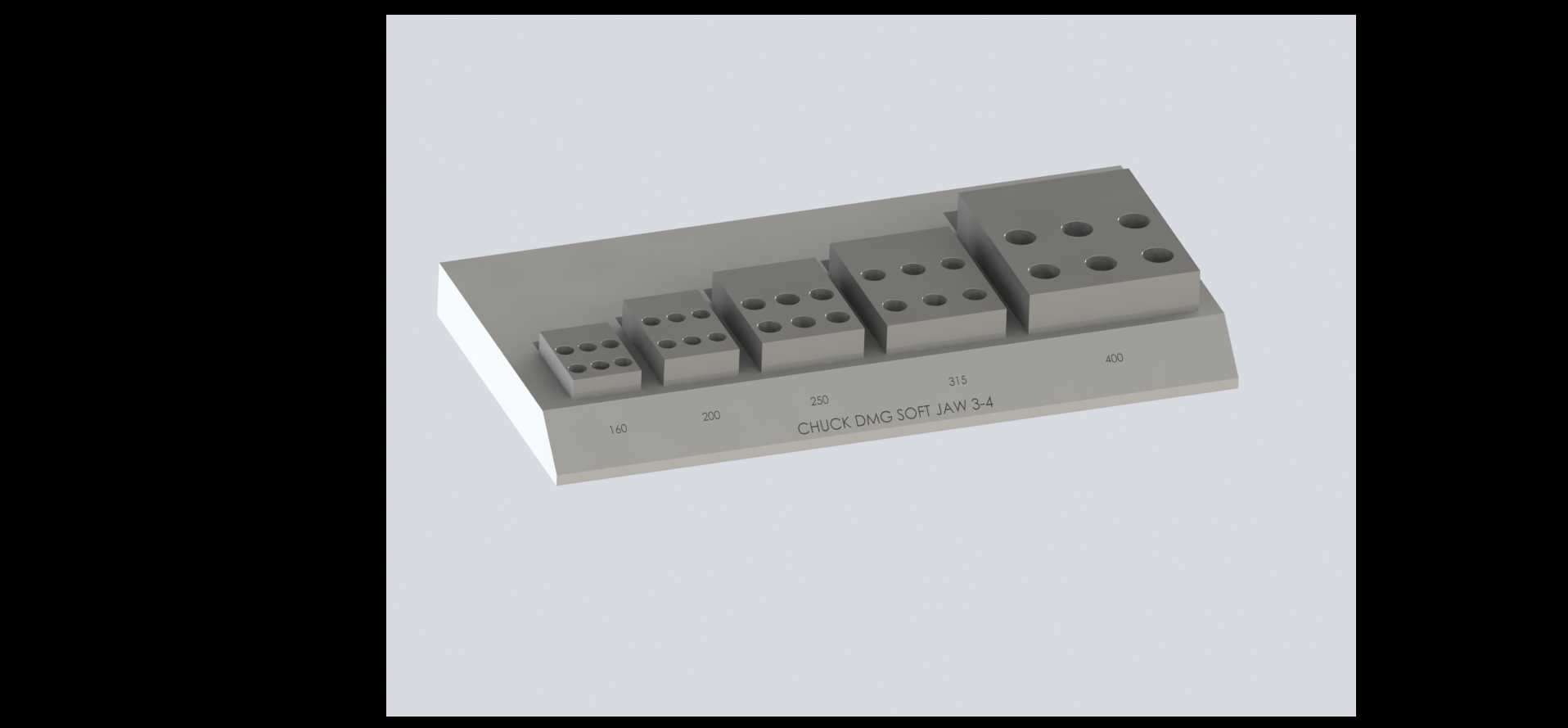

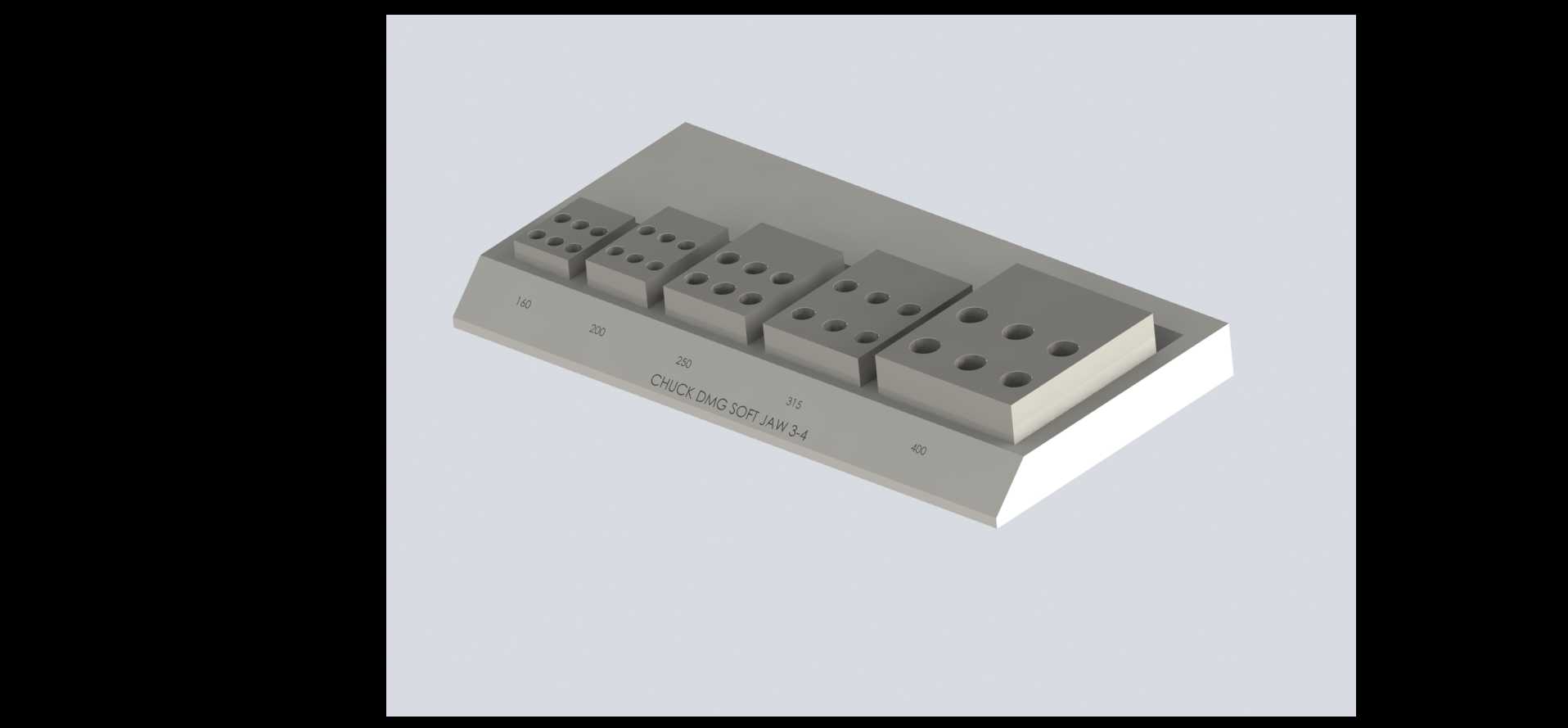

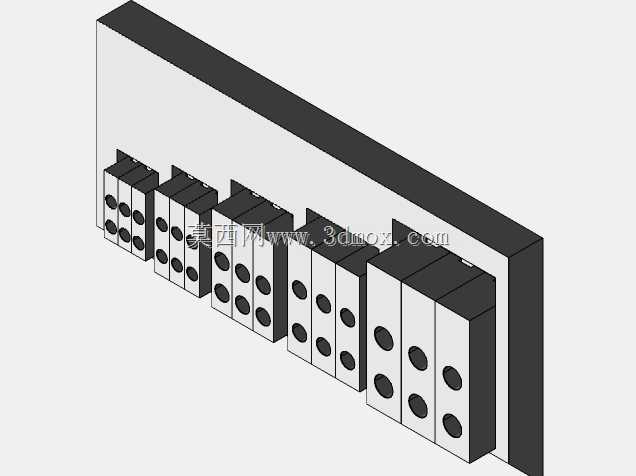

　　这套阶梯式卡盘软爪组件，是数控车床、车铣复合加工中心装夹工序里常用的定制化夹持配件，主要适配DMG系列机床标配的液压卡盘安装接口，日常加工场景里覆盖了小到微型销轴、大到中型盘套类零件的批量装夹需求，相比标准硬爪，软爪的可修配特性能够根据待加工工件的外圆、内孔轮廓做适配性镗削，大幅降低薄壁件、异形件装夹时的变形概率。从结构设计逻辑来看，整套软爪采用成组阶梯排布设计，五个不同夹持口径的爪块集成在同一基座上，每个爪块对应一个常用的工件直径区间，现场换产时不需要反复拆装更换整套卡爪，只需要根据待加工件的尺寸选择对应阶梯位，修配少量余量即可完成装夹准备，能有效压缩批量加工时的工装准备时间。每个爪块的工作面上都预制了规律排布的安装孔与定位沉孔，

　　一方面是为了和卡盘基座的T型槽滑块做精准定位连接，保证三爪（或多爪）装夹时的同轴度误差控制在0.02mm以内，另一方面这些孔位也可以作为软爪修镗时的基准标记，避免多次修配后爪块的夹持中心偏移。基座的底面做了与卡盘滑座完全匹配的导向卡槽，安装时直接滑入卡盘的滑块槽位，拧紧紧固螺钉即可完成固定，不需要额外做适配加工，安装边界完全匹配DMG对应规格卡盘的滑座行程，爪块在最大行程位置时不会超出卡盘的外径防护范围，最小夹持位时也不会出现三爪干涉的情况。实际生产场景里，这类阶梯软爪特别适合多品种小批量的机加工车间使用，比如加工不同直径的液压阀块、传感器外壳、精密轴套时，不需要储备多套不同规格的标准软爪，一套组件就能覆盖常用的尺寸区间，

　　减少工装库存的占用。设计时特意将每个阶梯的高度差控制在合理范围，既保证不同直径工件装夹时的轴向定位面足够平整，也避免阶梯差过大导致的爪块刚性不足，夹持大切削量工件时出现振纹。爪块的夹持面预留了足够的修配余量，首次使用时可以根据首件工件的实际尺寸镗出精准的贴合弧面，保证夹持接触面积达到80%以上，就算是壁厚只有1mm的薄壁铝件、铜件，装夹时也不会因为局部应力过大导致工件变形，加工完成后卸下工件不会出现明显的夹痕。另外，软爪的材质选用了易切削且有足够韧性的低碳钢，修镗时刀具磨损小，加工出的夹持面平整度高，反复装夹拆卸后也不会出现螺孔滑牙、卡槽变形的问题，正常维护情况下的使用寿命比普通焊接式软爪高出三倍以上。在安装尺寸的匹配上，

　　基座的总宽度、卡槽间距、紧固孔位置都严格对应DMG卡盘的原厂安装标准，替换原厂软爪时不需要做任何二次加工，现场操作人员只需要按照卡盘的安装规范清理滑座接触面，依次固定三个软爪，打表校正同轴度后即可投入使用，整个换型过程不超过十五分钟。针对一些需要轴向定位的加工工序，每个阶梯的端面都做了精磨处理，工件靠紧阶梯端面时的轴向跳动可以控制在0.01mm以内，不需要额外加装轴向定位挡块，就能保证批量加工时的工件轴向尺寸一致性。日常使用中需要注意，每次修镗软爪时要在夹持状态下进行，也就是给卡爪施加和实际装夹一致的液压压力后再镗削夹持面，这样才能消除卡盘滑块间隙带来的精度误差，保证加工时的夹持精度。这套软爪的阶梯排布顺序是按照常用加工尺寸从大到小依次排列，操作人员在选择夹持位时可以快速匹配对应尺寸，减少尺寸核对的时间，每个阶梯侧面都预制了尺寸标记位，日常使用中可以用激光标记上对应的夹持直径，方便后续快速选用。
