DMG机床用多规格卡盘夹持颚板结构

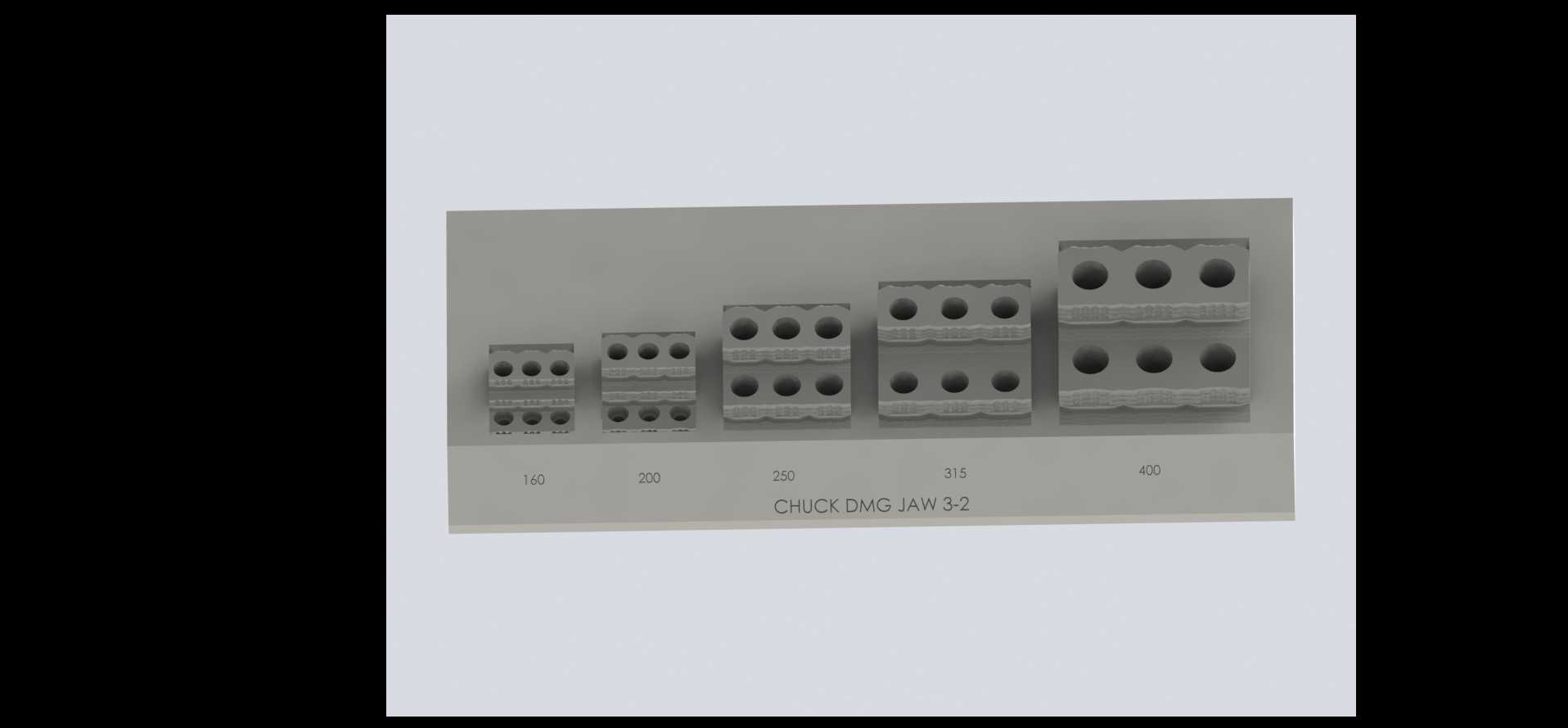

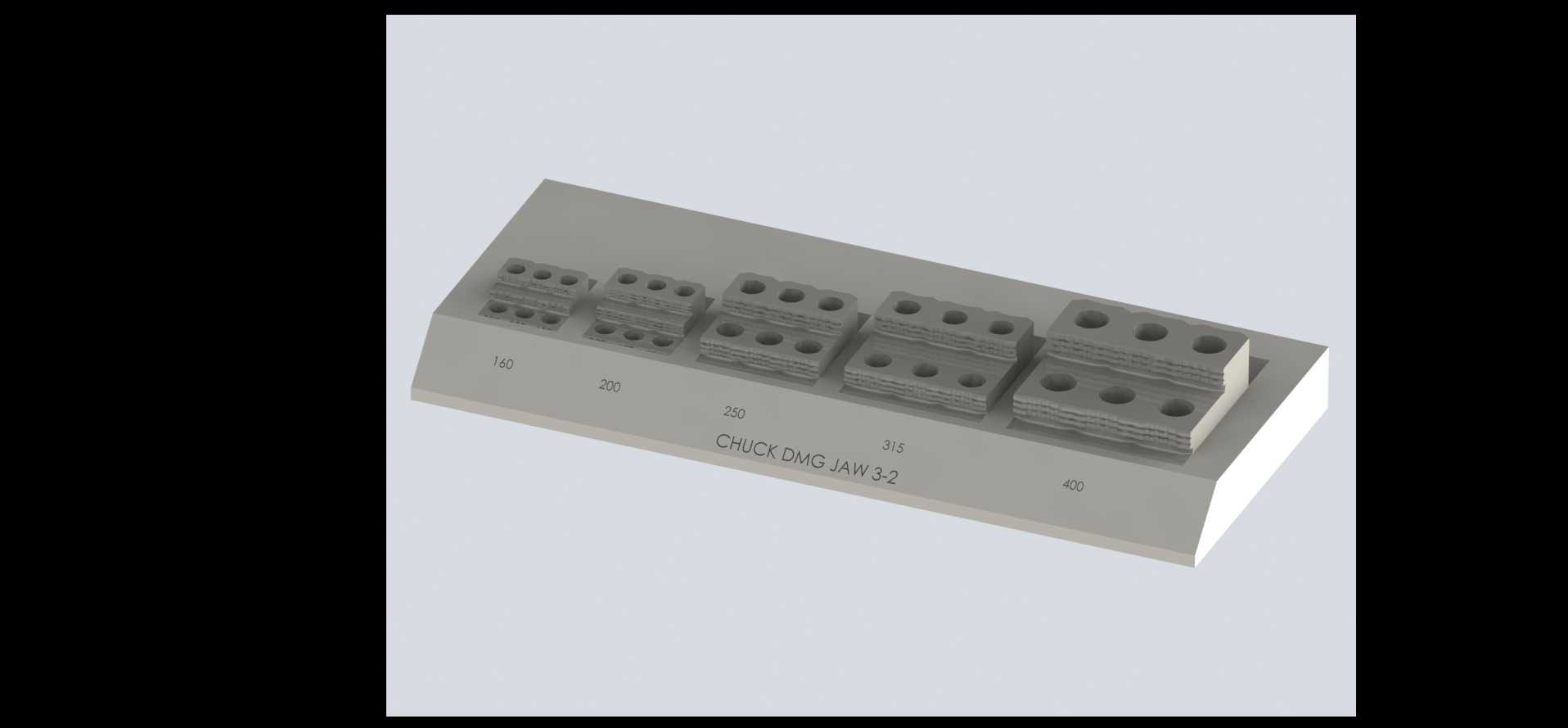

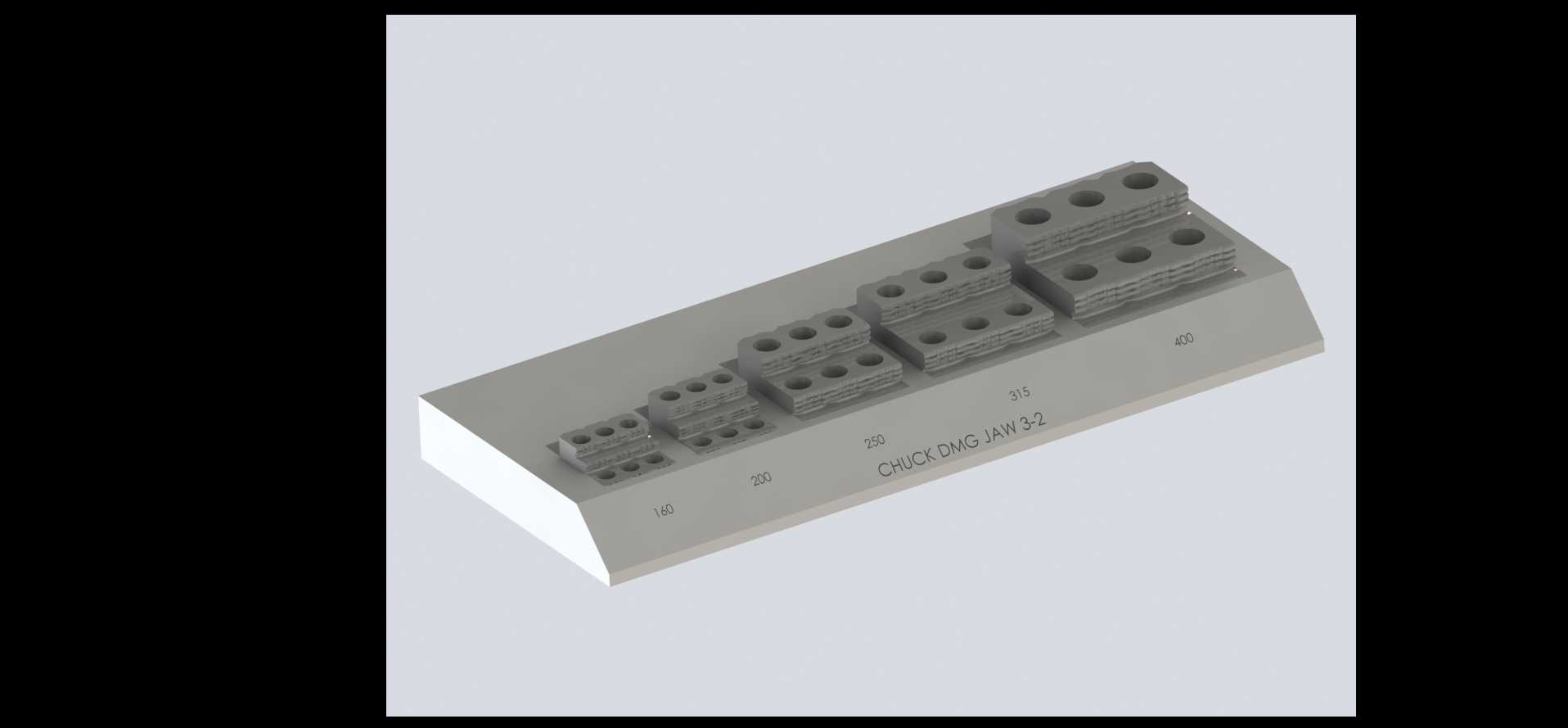

　　在精密机加工车间的日常装夹作业里，卡盘颚板是直接决定工件夹持稳定性、加工同轴度的核心接触部件，这套适配DMG系列卡盘的颚板组，针对不同直径、不同材质的轴类、盘类零件装夹需求做了梯度化规格设计，能覆盖常规精密加工场景下的多品类工件夹持，不用频繁更换整套卡爪基座，仅替换对应规格的颚板就能完成装夹切换，大幅缩短换型调试的辅助时间。从结构设计逻辑来看，整套颚板采用阶梯式排布的齿形咬合面，每个规格的颚板上都加工有对应数量的定位孔与安装沉孔，安装时可以通过卡盘基座上的T型槽配合螺栓完成锁紧，齿形面的粗糙度控制在Ra1.6以内，既保证和工件接触时有足够的静摩擦力，避免高速切削时工件打滑移位，又不会因为齿形过于尖锐在软质工件表面留下过深的夹痕，

　　影响工件后续的表面处理工序。颚板基体采用合金工具钢材质，整体经过淬硬处理，表面硬度达到HRC58-62，长期反复装夹也不会出现咬合面塌陷、安装孔磨损扩孔的问题，使用寿命比普通45号钢调质的颚板高出3倍以上。从安装边界来看，整套颚板组的基座安装面和DMG原厂卡盘的滑座安装尺寸完全匹配，安装时不需要对卡盘滑座做二次修配，颚板的行程范围覆盖从最小10mm直径棒料到最大120mm直径盘类零件的夹持需求，每个规格颚板的夹持面都做了等距排布的凹槽设计，在夹持带台阶、带外圆槽的工件时，能避开工件的凸起特征，保证夹持面和工件基准面完全贴合，避免装夹时出现过定位或者虚夹的问题。在实际加工场景中，针对铜、铝等有色金属工件的精加工工序，

　　这套颚板的咬合齿做了倒钝处理，配合适当的夹持压力，能在保证夹持扭矩足够的前提下，将工件表面的夹伤概率降到最低；而针对钢件、不锈钢件的粗加工工序，颚板的齿形咬合深度足够，能承受大切深、大进给切削时的轴向和径向切削力，不会出现工件窜动导致的打刀、尺寸超差问题。设计过程中，对每个规格颚板的受力点都做了有限元校核，在最大夹持力工况下，颚板的最大变形量控制在0.008mm以内，完全满足精密加工的装夹精度要求，安装孔的位置度公差控制在0.02mm以内，更换不同规格颚板时，夹持中心的偏移量不超过0.01mm，不需要重新打表找正卡盘中心就能直接投入生产。颚板侧面刻印的规格标识采用激光蚀刻工艺，长期接触切削液、切屑也不会出现标识磨损模糊的问题，

　　车间日常管理时能快速识别对应规格，不会出现错装混装的情况。针对不同的加工工况，这套颚板既可以用于普通三爪卡盘的正爪装夹，也可以反向安装作为反爪使用，夹持大直径的盘类零件，一板多用的设计减少了车间工装夹具的库存种类，降低了工装管理成本。颚板的排屑槽设计在咬合齿的间隙位置，加工时产生的细碎切屑会顺着排屑槽排出，不会堆积在夹持面和工件之间，避免因为切屑垫在夹持面里导致的工件装夹倾斜、圆度超差问题。在五轴加工中心的复杂零件装夹场景中，这套颚板的低矮外形设计不会和机床主轴、刀具发生干涉，能满足零件侧面、斜面加工时的刀具行程空间要求，不用为了避让夹具额外加长刀具，提升了加工刚性。
