DMG机床用多工位卡盘颚板结构设计

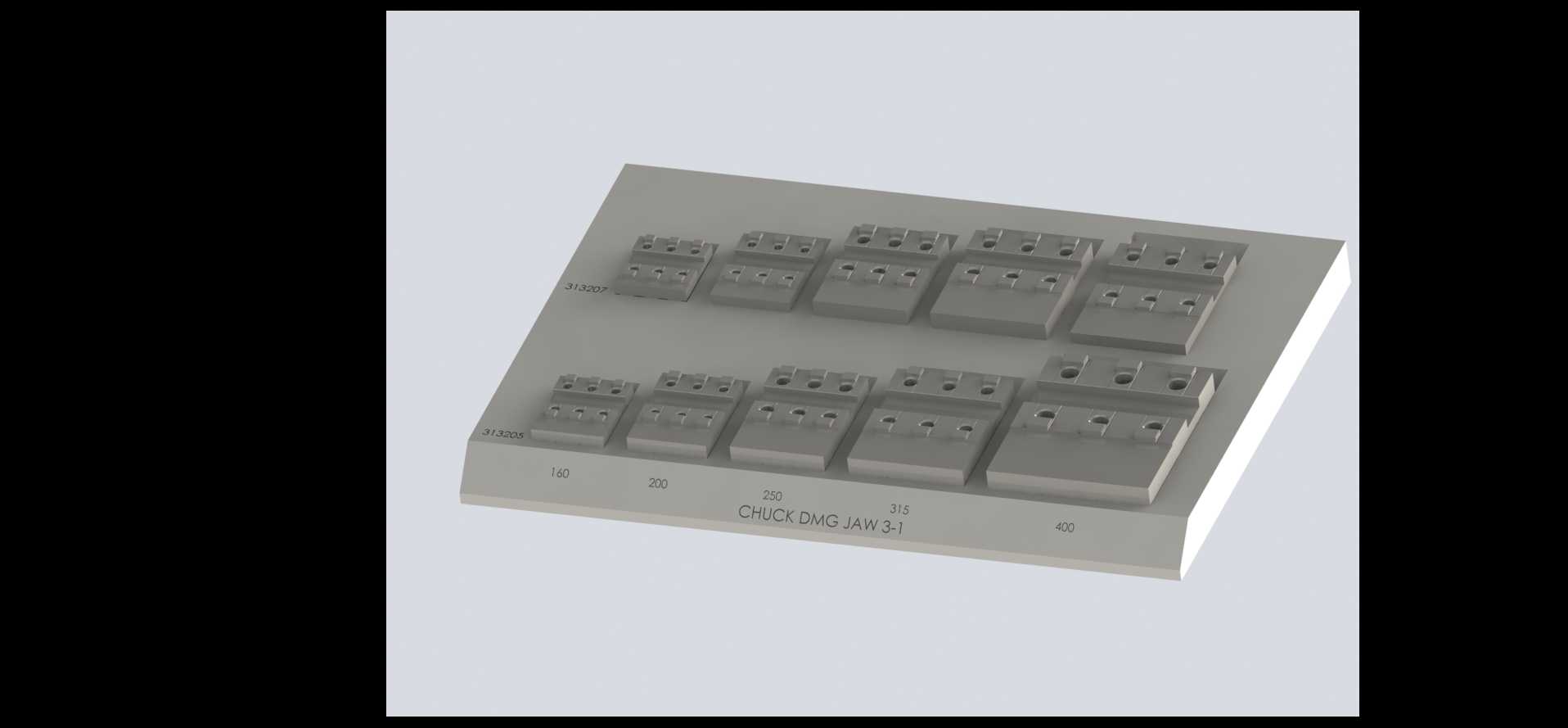

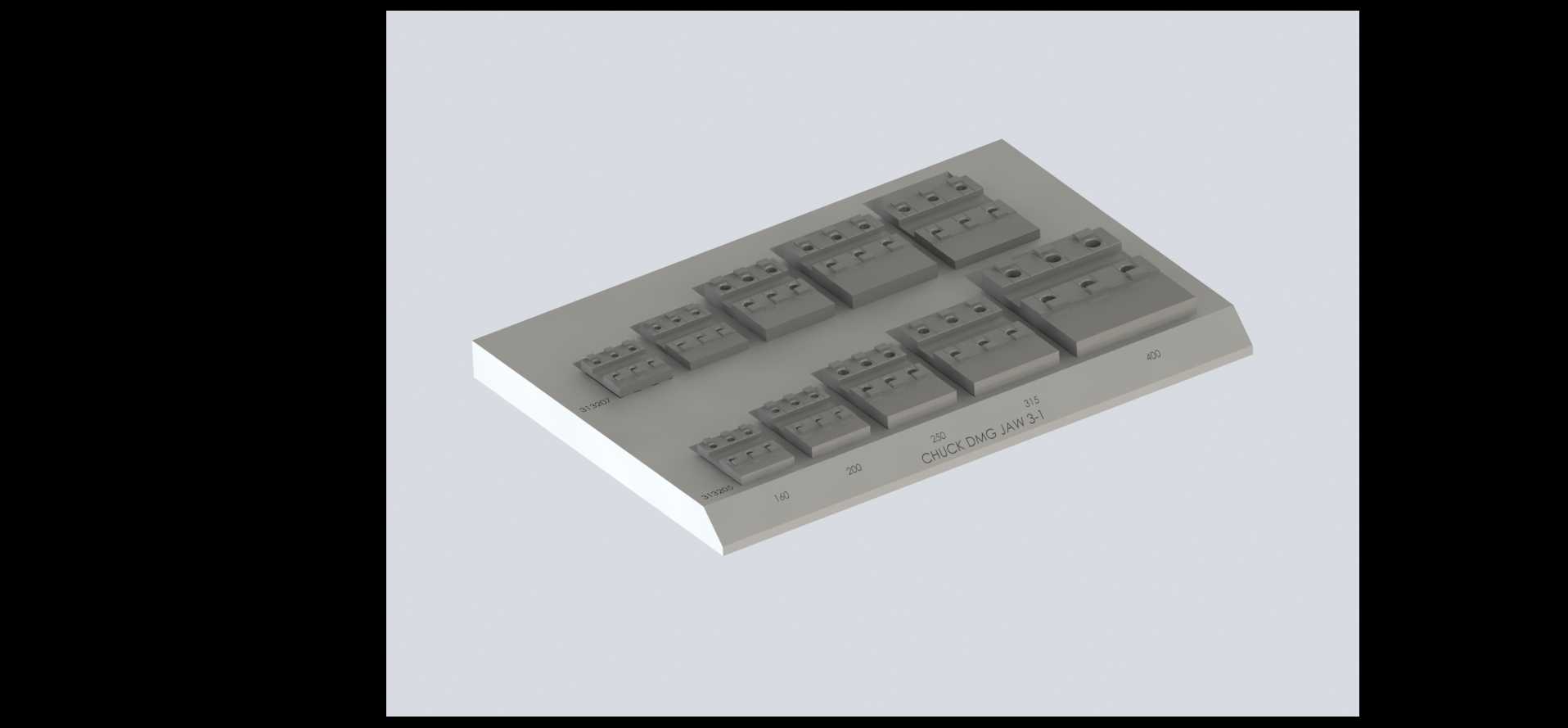

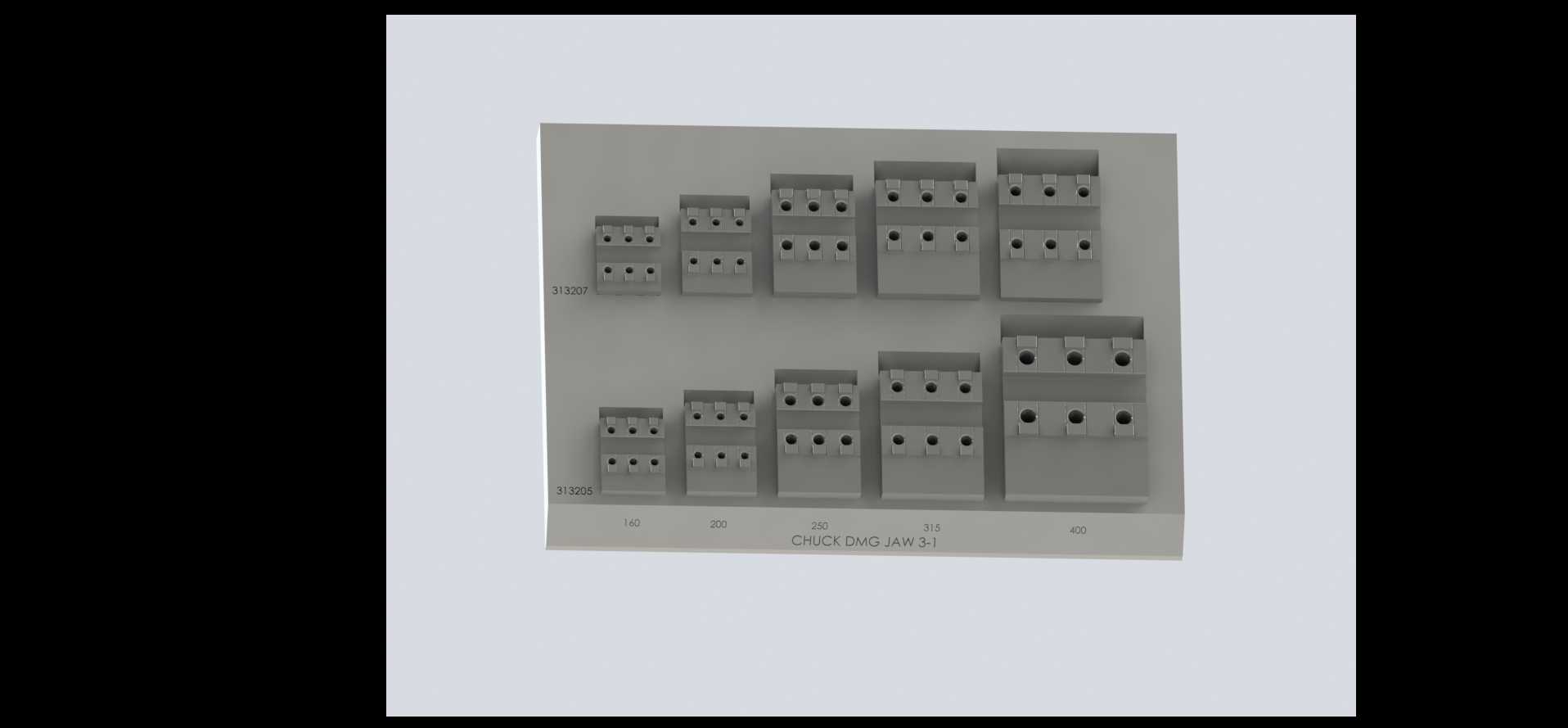

　　在精密机加工车间的批量零件装夹环节，卡盘颚板作为直接接触工件、传递夹持力的核心执行部件，其结构设计合理性直接决定了加工过程的装夹效率、重复定位精度以及工件夹持稳定性，尤其是针对DMG系列高精度加工设备配套的卡盘组件，颚板的适配性、工位排布合理性更是影响整线加工节拍的关键因素。这款多工位卡盘颚板采用整体式基座排布设计，基座上按照加工工序的工件夹持需求，对称布置了两排共十组独立夹持工位，每排工位沿基座长度方向等距排布，相邻工位之间预留了足够的刀具避让间隙，避免加工过程中刀具与颚板本体发生碰撞干涉。从实际应用场景来看，这类多工位颚板主要适配DMG立式加工中心的台虎钳或者专用多工位卡盘使用，能够一次性装夹十件同规格的小型精密零件，

　　比如小型传感器壳体、精密接插件、小型轴类端盖等零件，相比传统单工位或者两工位卡盘颚板，能够大幅减少单件装夹的辅助时间，在批量精密零件加工场景下，能够将设备的有效加工占比提升40%以上，尤其适合中小尺寸零件的量产加工工序。从功能特性角度分析，每一组独立夹持工位都设计有对应的定位基准面与锁紧安装孔，工位表面加工有细密的防滑齿纹结构，能够在夹持工件时增大接触摩擦力，避免高速切削过程中工件出现滑移、飞料的风险，同时每个工位的夹持面都做了等高处理，整板所有工位的夹持基准面平面度控制在0.02mm以内，能够保证一次性装夹的所有工件的加工基准统一，减少不同工件之间的装夹定位误差，降低批量加工的尺寸离散度。在设计思路层面，

　　这款颚板采用整体式高碳合金钢基材设计，整体经过淬火加低温回火热处理，表面硬度达到HRC58-62，具备足够的耐磨性与刚性，能够承受大切削参数下的夹持反力，避免长期使用后出现工位变形、基准偏移的问题；基座底部设计有统一的定位键槽与安装锁紧槽，能够快速与卡盘基座的定位结构配合，不需要逐工位做校准，更换颚板的时间能够控制在十分钟以内，适配快速换产的加工需求。从外形尺寸与安装边界来看，颚板整体为矩形块状结构，长度方向适配DMG机床常用的160mm规格卡盘的安装行程，宽度方向不超过卡盘基座的最大夹持宽度，厚度方向预留了足够的螺栓沉头空间，安装后颚板上表面与卡盘基座上表面的高度差控制在合理范围内，不会超出机床Z轴的安全加工行程，

　　同时每个工位的夹持行程范围适配20-50mm宽度的小型零件，能够覆盖绝大多数常规小型精密机加工零件的装夹尺寸需求。在实际装配使用过程中，需要注意颚板与卡盘基座安装面的清洁度，避免铁屑、杂物垫在安装结合面之间导致颚板倾斜，影响所有工位的定位精度；首次安装后需要对所有工位的夹持基准面做一次对刀校准，记录每个工位的坐标偏移量，加工程序中对应补偿坐标值，即可实现多工位的连续加工；长期使用后如果出现个别工位的夹持面磨损，可以通过平面磨床整体修磨颚板上表面，重新做等高处理后即可继续使用，不需要整体更换颚板，能够降低工装耗材的使用成本。另外，颚板的工位排布上特意将相邻工位的锁紧螺栓位置做了错位设计，避免安装锁紧时相邻工位的螺栓出现操作空间干涉，操作人员在工位上安装工件或者更换夹紧块时，扳手的操作空间足够，不会出现卡滞的问题；每个工位的侧面都加工有对应的尺寸刻度标记，方便操作人员快速调整夹持位置，适配不同长度尺寸的工件装夹需求，不需要反复测量调整夹持位置，进一步压缩装夹辅助时间。
