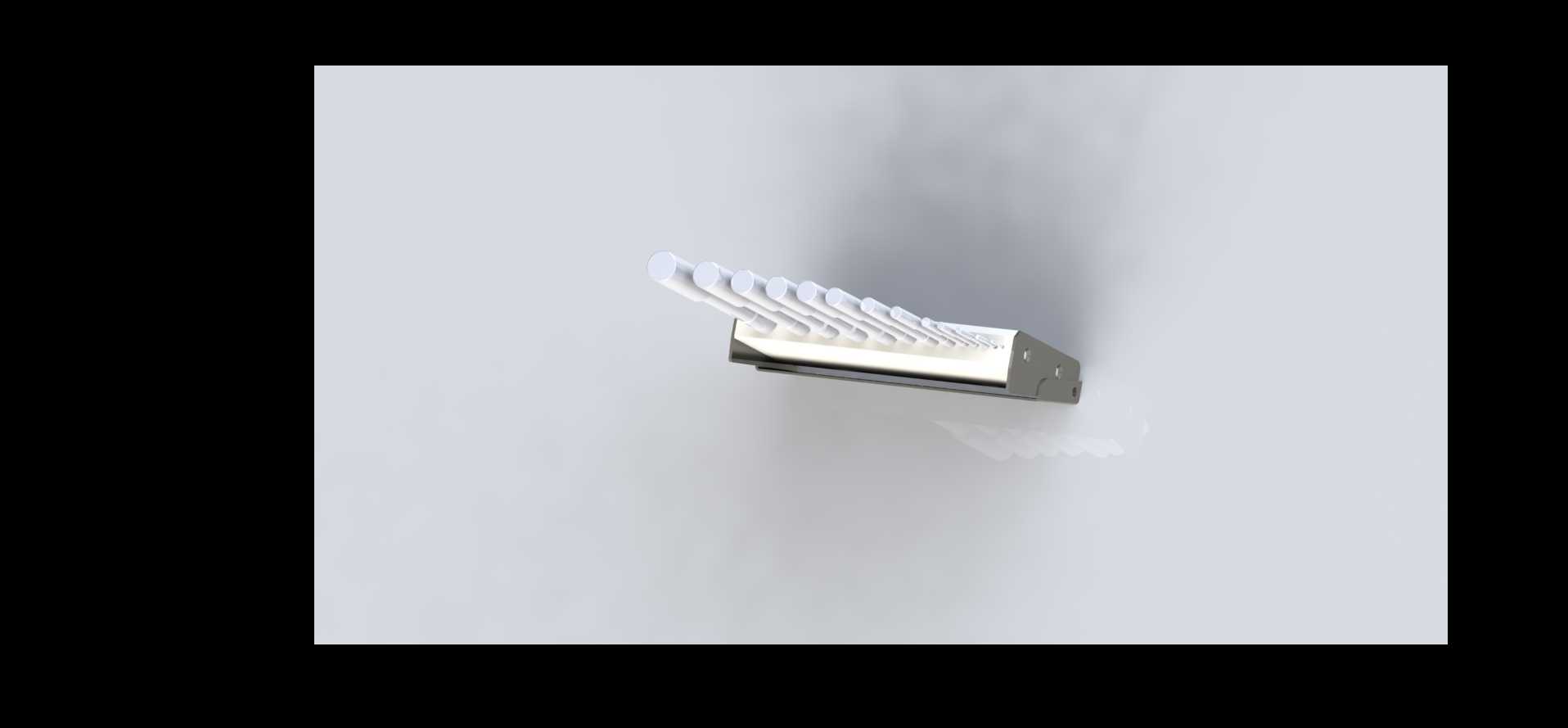

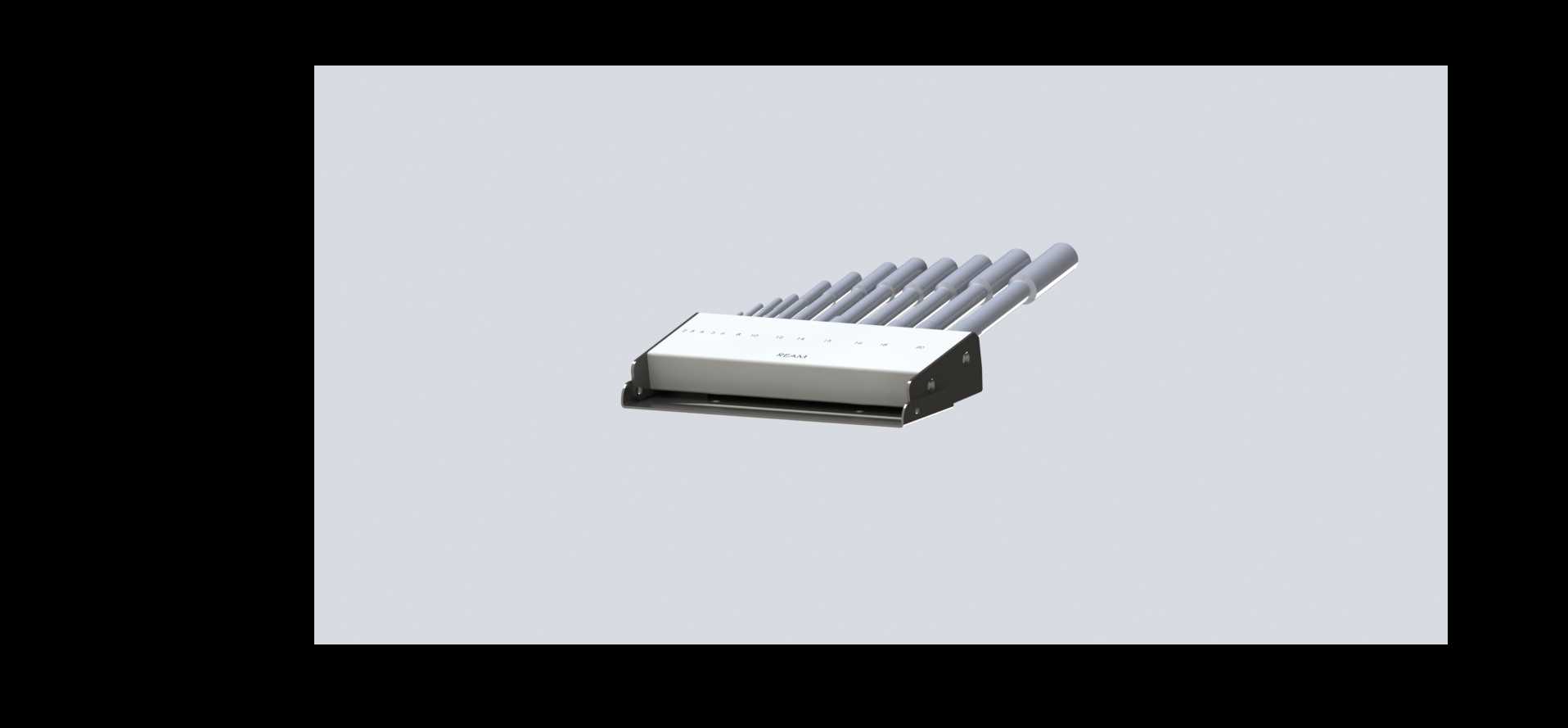

排管式流体流量检测传感装置结构

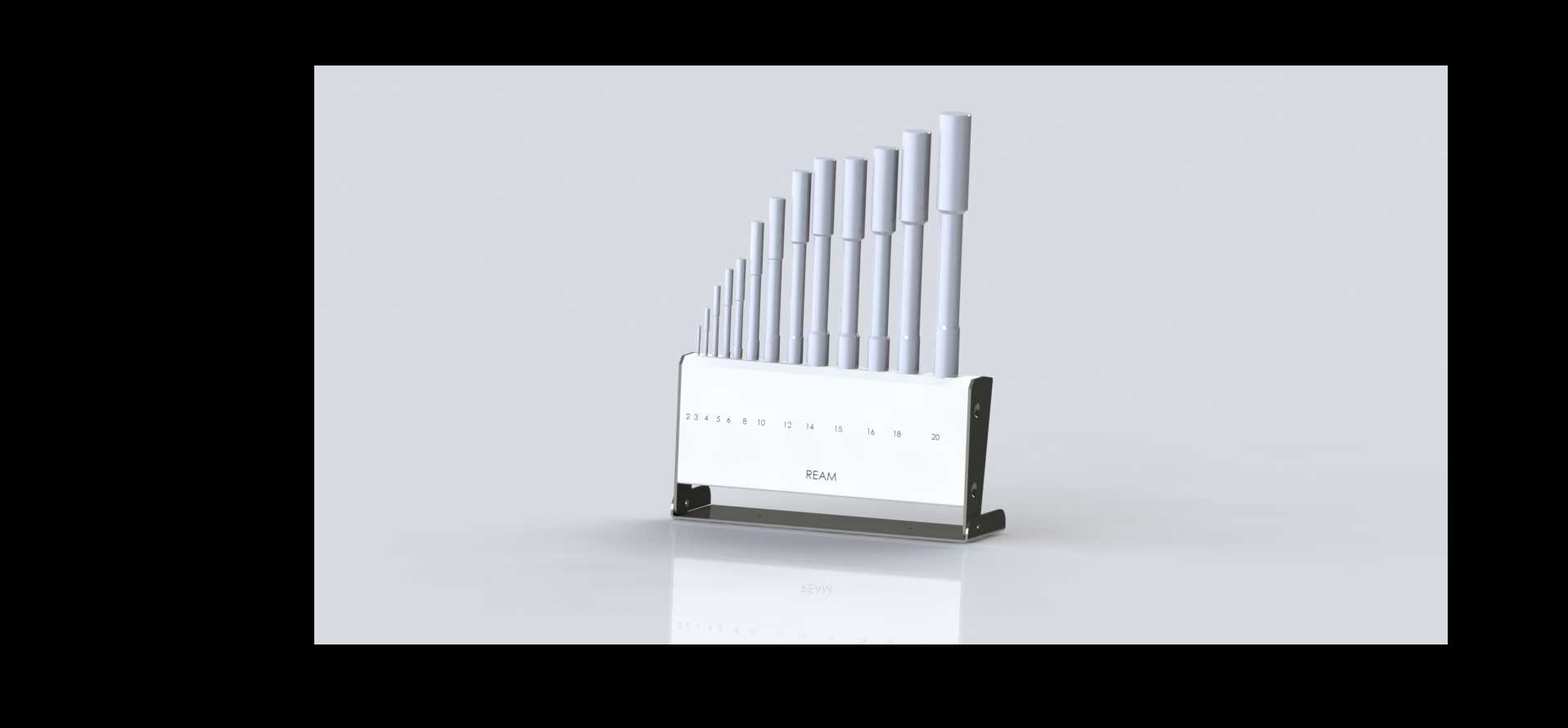

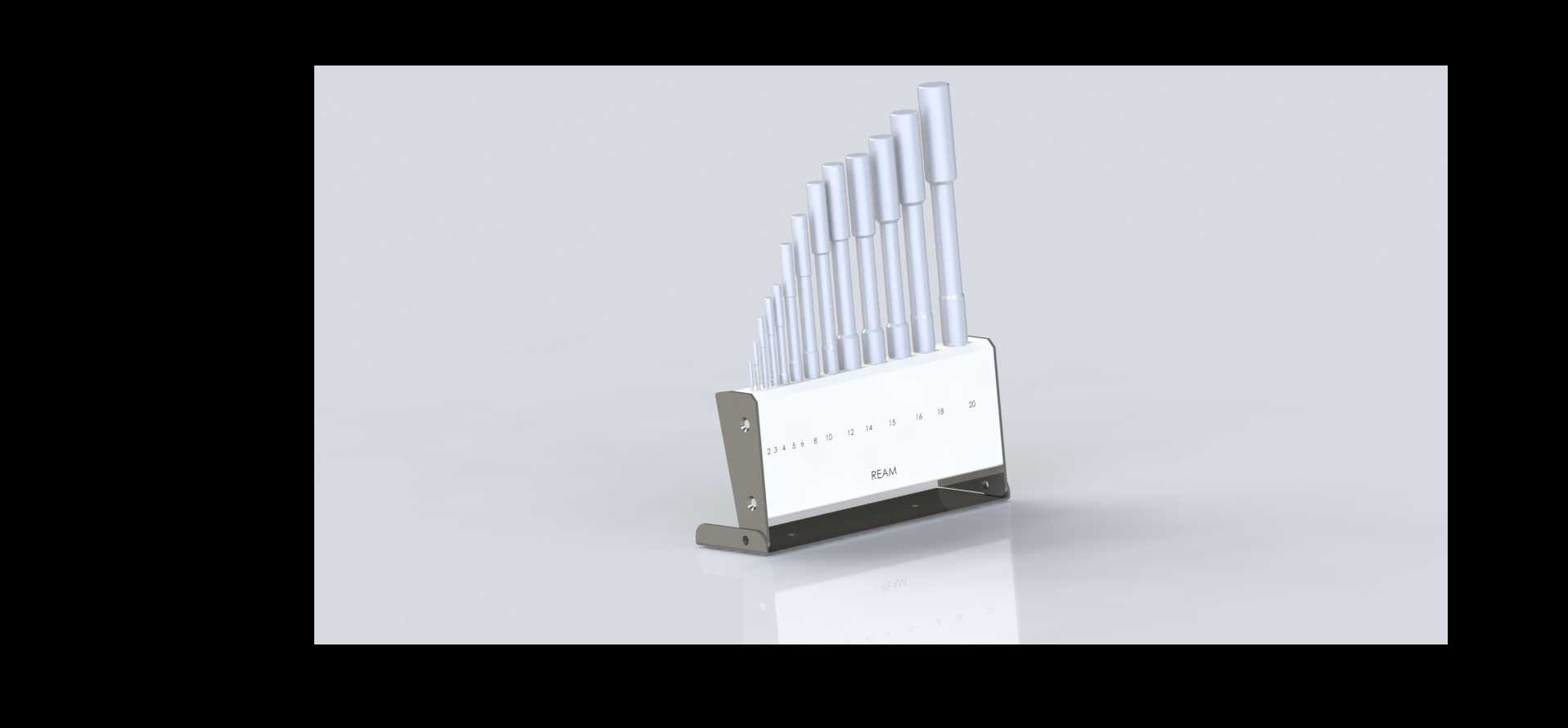

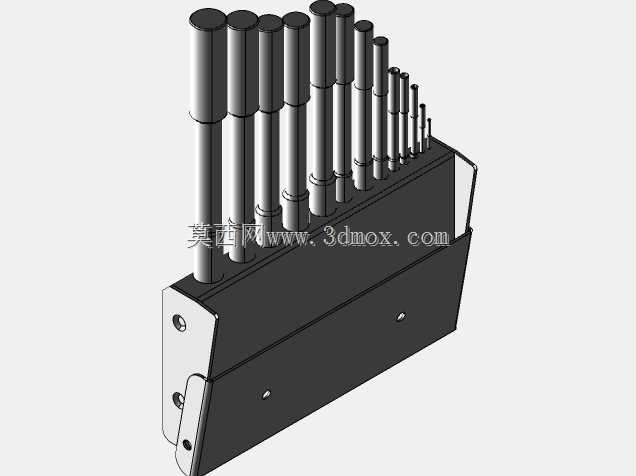

　　这套排管式传感结构主要面向实验室流体分配、小流量多通道并行检测场景设计，日常可配套流体实验台、多通路试剂输送系统使用，能够同时对12路独立管路的流体通断、瞬时流量参数做同步采集，替代传统单传感器逐路检测的低效方案，在化工小试实验、生物试剂分液、环境监测多点采样场景中适配性较强。从实际使用需求出发，设计阶段首先考虑了多管路排布的空间利用率，整体采用阶梯式高度差排布12根检测管，每根检测管对应独立的传感采集单元，管路从左到右高度依次递增，既避免相邻管路接头安装时的操作干涉，也能让流体在管路内形成稳定的流态，减少紊流对检测精度的干扰。底座部分采用L型折弯支撑结构，底部预留4个M4规格的安装沉孔，

　　可直接固定在标准铝型材实验架或者钢制工作台面上，安装边界控制在宽度220mm、深度80mm、高度320mm范围内，不会占用过多实验台操作空间，适配多数常规实验架的层板间距要求。功能层面，每根检测管内壁集成了热式流量检测元件，无需额外在管路中串接节流件，压损控制在5kPa以内，不会对低压流体输送系统造成额外负载，检测管与底座采用快插式接口连接，日常维护更换单根检测管时无需拆解整个装置，单人操作即可在1分钟内完成元件更换。设计时特意将信号处理电路板集成在底座内部的空腔中，所有检测线路通过底座内部的走线槽汇总到后侧的统一接线端口，避免外露线路被实验试剂腐蚀或者被操作人员意外扯断，底座正面蚀刻的管路编号与每根检测管一一对应，

　　调试时可快速对应通道序号，减少接线查线的时间成本。外形上所有检测管端部都做了圆弧倒角处理，没有尖锐棱角，避免实验操作时划伤操作人员，外露的金属部件全部采用304不锈钢材质，可耐受常见实验试剂的弱腐蚀，底座表面做哑光喷塑处理，减少实验室灯光反射对操作人员观察管路状态的干扰。考虑到多通道检测时的管路连接需求，每根检测管的顶部接口都采用标准6mm快插接头规格，可直接配套常规的气动软管、实验用特氟龙管路使用，无需额外加工转接头。安装时需要注意底座的水平度偏差控制在1°以内，避免因为倾斜导致各管路内流体静压差不一致，影响检测结果的一致性，装置后侧预留了15mm的接线空间，可容纳多芯屏蔽线缆的弯曲半径，不会出现线缆弯折过度导致信号中断的问题。

　　在实际工况适配中，这套结构可兼容气体、低粘度液体两类流体的检测需求，通过底座上的拨码开关可切换检测介质模式，无需更换硬件即可适配不同的实验场景，检测管之间的中心距控制在15mm，既保证了接头安装的操作空间，也尽可能压缩了整体的宽度尺寸，在有限的安装空间内实现最多12路的并行检测能力。
