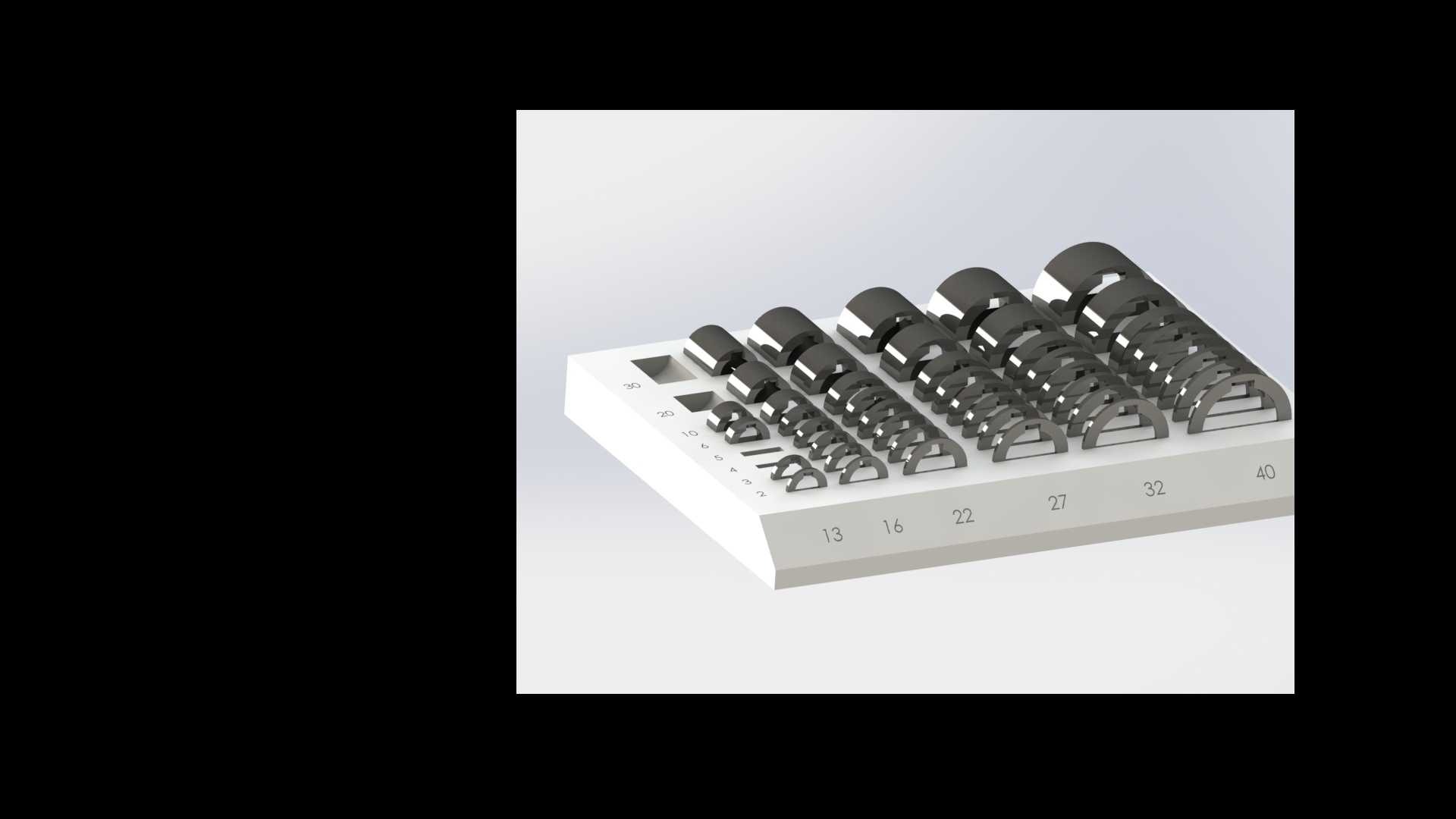

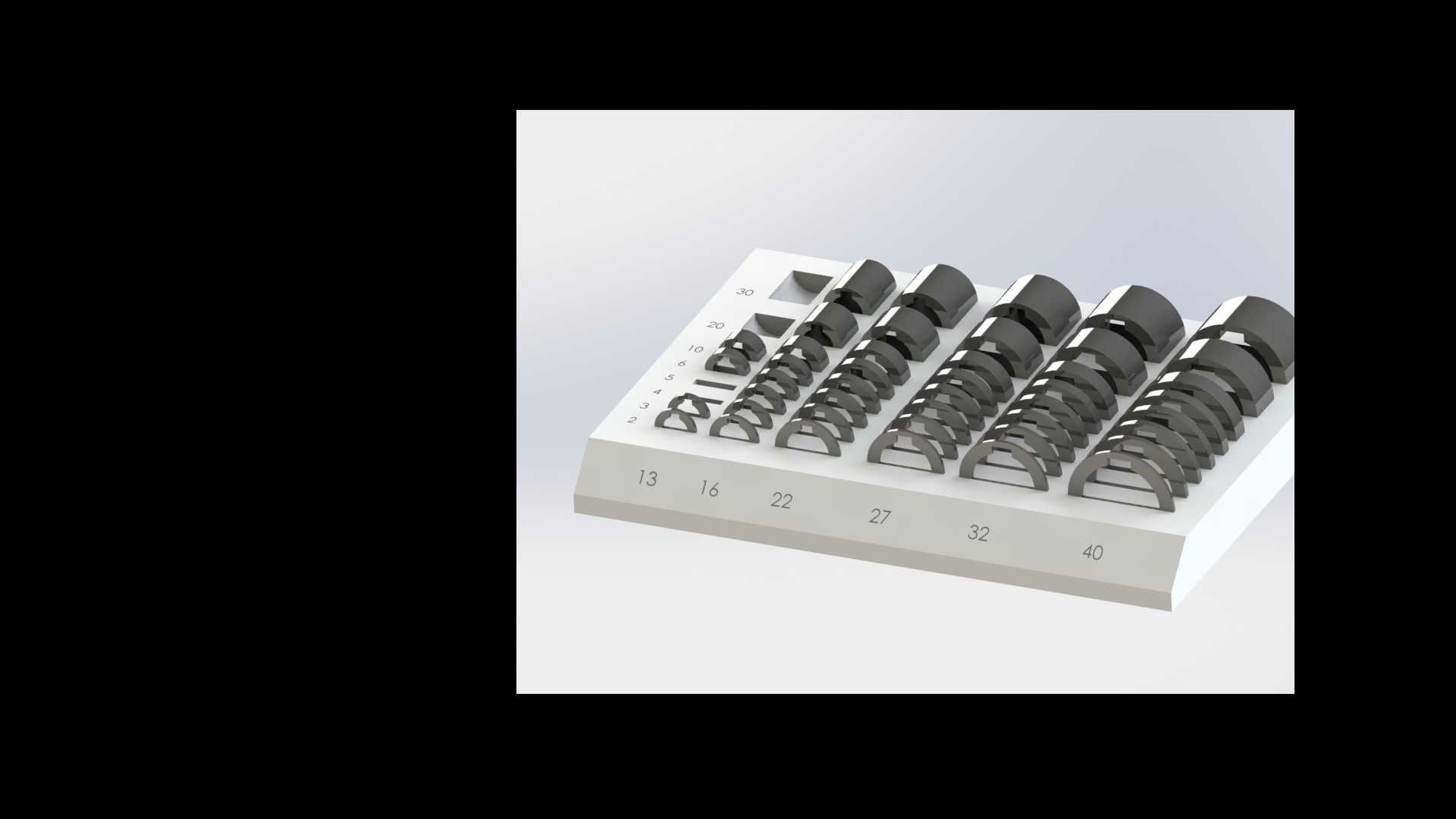

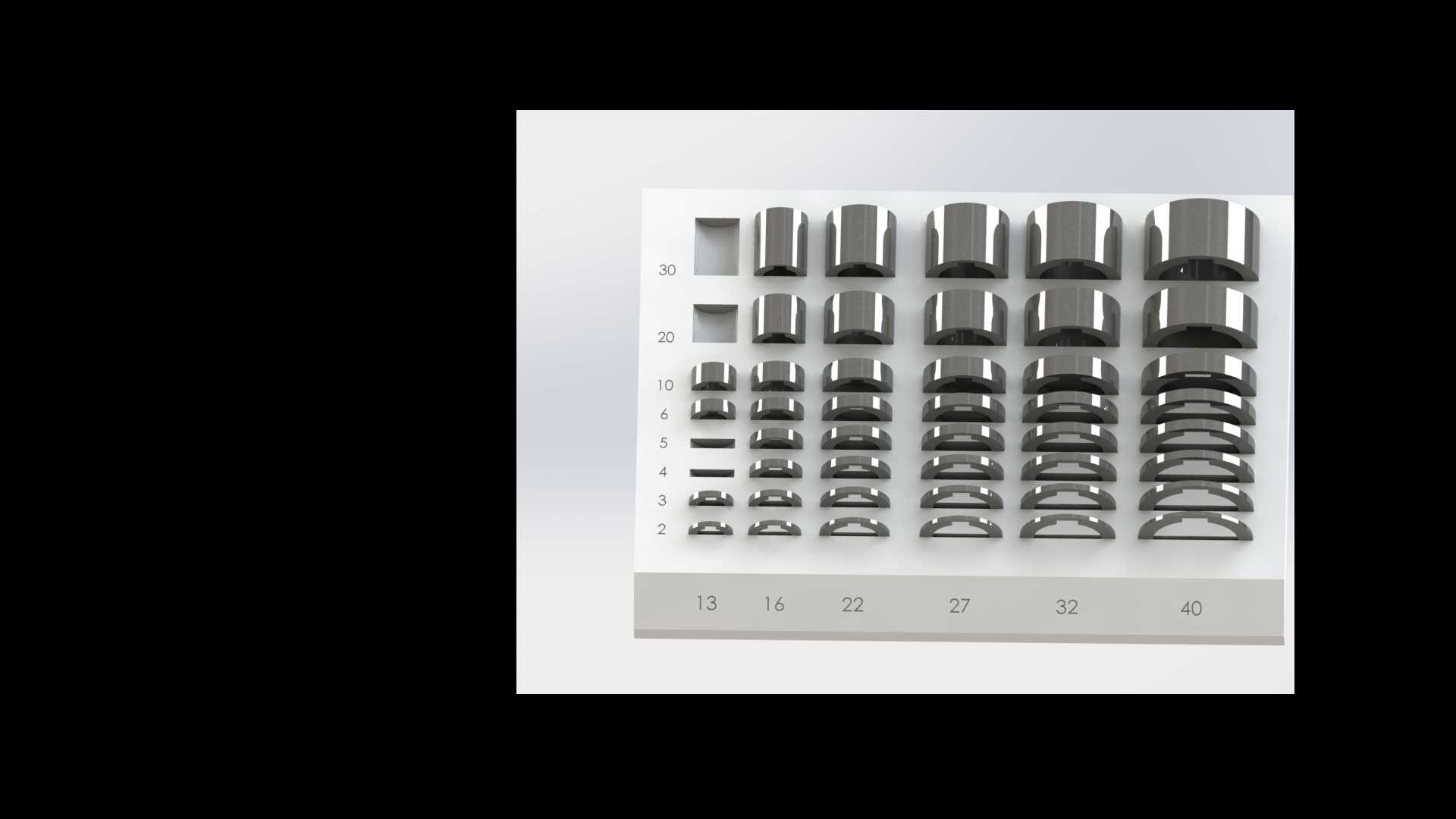

多规格环形金属传感元件组

　　这套多规格环形金属元件组，主要面向工业传感检测场景的配套安装需求，在自动化生产线的工件到位检测、尺寸分选、位置校准工位中，这类环形元件常作为传感检测的配套定位基准件使用，不同内径的规格可以适配不同直径的被测工件，从细小的针状零件到中等尺寸的轴类工件都能找到对应的适配规格。从结构设计来看，整套元件采用统一的外轮廓基准设计，所有规格的元件外径保持一致的安装尺寸，这样在更换不同内径规格的元件时，不需要调整安装基座的固定孔位，只需要直接替换对应内孔的环件即可，大幅减少产线换型的调整时间。元件的端面做了高精度的平面磨削处理，表面粗糙度控制在Ra0.8以内，保证和安装基座贴合时没有间隙，避免检测过程中因为安装倾斜导致的传感信号偏差。

　　内孔的加工采用了精镗工艺，不同规格的内孔尺寸公差严格控制在H7级别，确保被测工件穿过内孔时不会出现卡滞，同时内孔和外圆的同轴度控制在0.01mm以内，保证检测基准和安装基准的统一。从尺寸覆盖范围来看，这套元件的内孔尺寸覆盖了从小尺寸2mm到大尺寸40mm的常用区间，每个规格之间的尺寸梯度按照工业检测的常用分选间隔设置，小尺寸区间的梯度更密，适配细小零件的高精度分选需求，大尺寸区间的梯度适当放宽，满足常规轴类零件的检测需求。元件的材质选用了高铬不锈钢，经过淬硬处理后表面硬度达到HRC55以上，具备优秀的耐磨性能，在长期和被测工件接触摩擦的工况下，内孔不会轻易出现磨损拉毛的情况，能长期保持尺寸精度，减少更换维护的频率。在实际安装使用时，

　　这类环形元件通常配合对射式光电传感器或者电感式接近传感器使用，元件安装在传感器的发射端和接收端之间，被测工件从内孔穿过时，会遮挡传感光路或者改变电感场的分布，从而输出工件到位或者尺寸合格的检测信号。设计过程中充分考虑了不同工位的安装兼容性，元件的厚度统一为5mm，不管是安装在开放式的检测支架上，还是嵌入到专用的检测工装内部，都不需要额外调整安装空间的预留尺寸。元件的侧面没有多余的凸起结构，整个外圆为光滑圆柱面，安装时可以采用侧面顶丝固定或者端面压盖固定两种方式，适配不同结构的安装基座。在精密检测工位中，这类环形元件的精度直接影响最终的检测结果，所以在建模时对每个规格的内孔、外圆、端面的形位公差都做了明确的定义，

　　每个规格的模型都单独标注了关键尺寸的公差要求，方便后续加工时直接作为工艺参考。不同于单一规格的检测配件，整套成系列的元件组可以覆盖一条产线上多个检测工位的需求，设计人员在做产线三维布局时，只需要调用这套模型组，就可以根据每个工位的被测工件尺寸直接选用对应的规格，不需要单独绘制每个尺寸的环件模型，大幅提升设计效率。在一些小零件的高速分选工位，这类环形元件还可以作为导向件使用，内孔的光滑表面可以引导细小工件快速进入检测位置，避免工件歪斜导致的检测误判，淬硬的表面也能承受高速工件的轻微撞击，不会出现凹陷变形。建模时对每个规格的元件都做了参数化处理，修改内孔尺寸参数就可以快速生成特殊规格的衍生模型，满足非标准工位的定制需求，所有规格的模型都保持了统一的坐标系原点，设置在元件的端面中心位置，在装配时直接和安装基座的基准点对齐即可，不需要额外调整装配坐标。
