多规格多边形工件收纳放置座

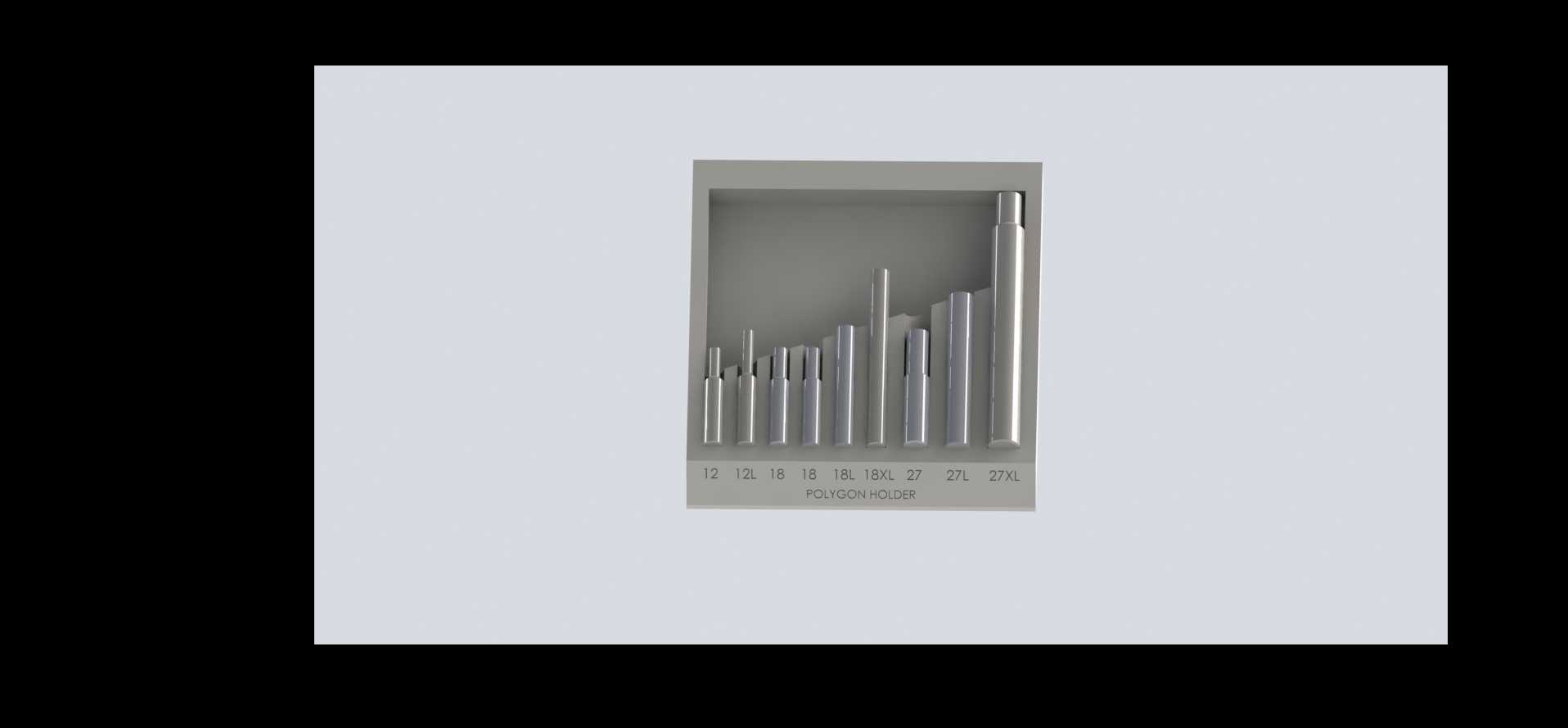

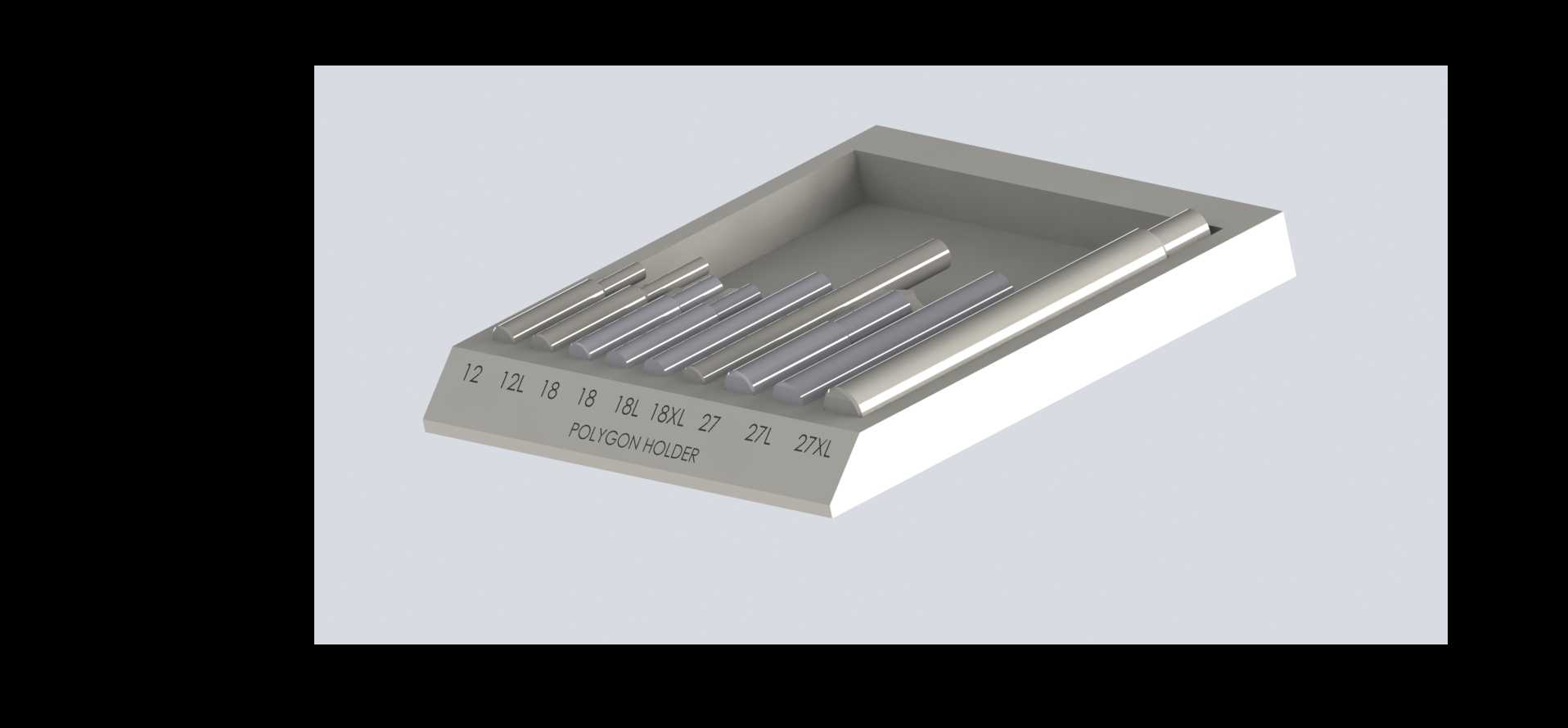

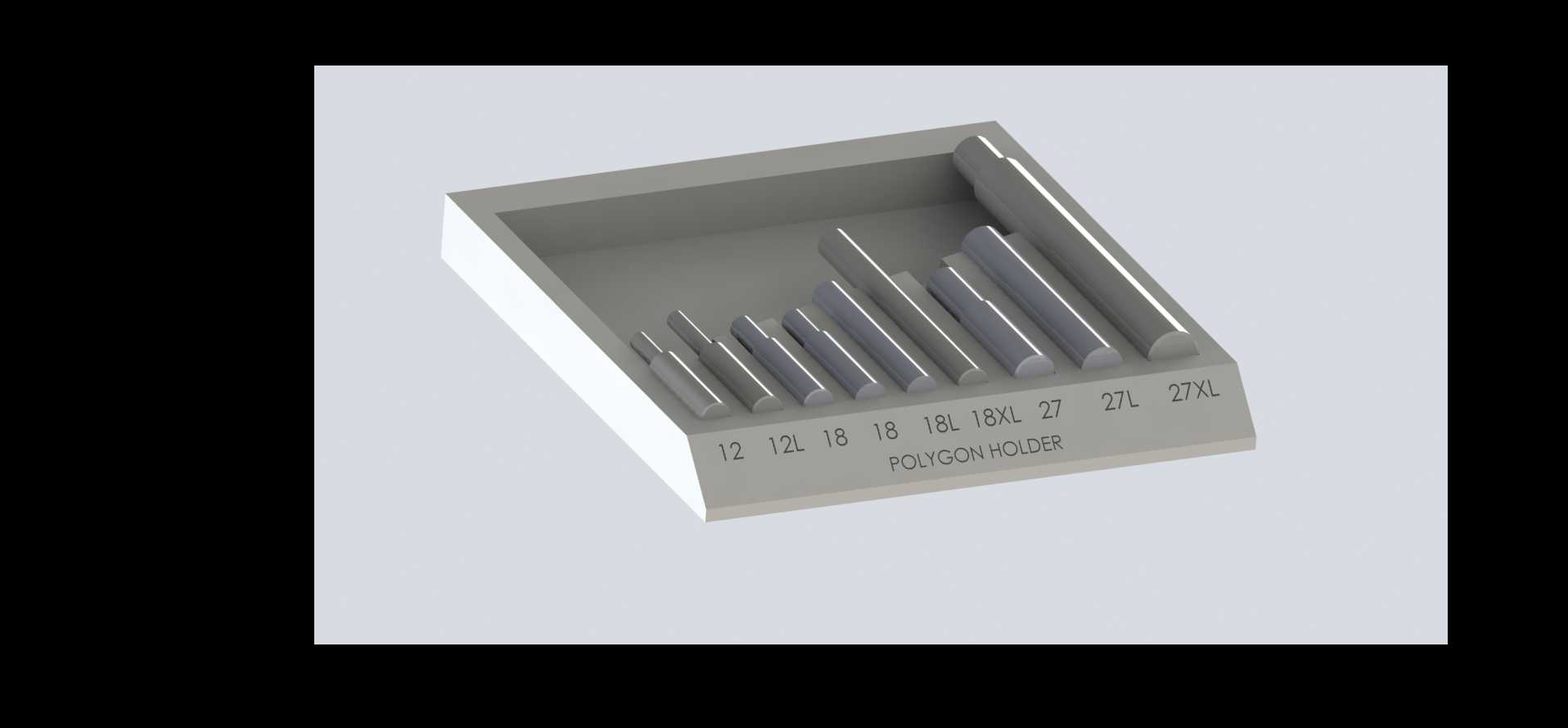

　　在精密加工车间的钳工作业区、三坐标测量室以及精密零件周转环节，不同规格的多边形工件、棒料量规如果随意堆放，很容易出现磕碰划伤、规格混放、取用耗时的问题，这款多边形放置座正是针对这类场景设计的工位收纳器具。从实际使用逻辑出发，设计时首先梳理了车间常用的多边形棒料、对边量规的尺寸序列，对应设置了12、12L、18、18L、18XL、27、27L、27XL共8组独立放置槽，每个槽位的截面尺寸与对应规格的工件外径精准匹配，间隙控制在0.2-0.5mm之间，既保证取放顺畅无卡滞，又能避免工件在槽内晃动产生磕碰。槽体采用阶梯式排布设计，从靠近操作者一侧到远离操作者一侧，槽位深度逐步增加，对应放置的工件长度依次递增，操作者站在工位前无需俯身翻找，

　　就能直观看到所有槽位内的工件规格，拿取时直接顺着槽位方向抽出即可，放回时也能快速对准对应槽位，大幅减少工位上找件、理件的无效时间。整体采用一体化槽式结构，底座为实心矩形块结构，放置在工作台面上时重心偏低，即使放满金属工件也不会出现侧翻、滑移的问题，底座边缘做了1mm的倒角处理，避免日常搬运、清洁时划伤操作人员手部。每个槽位的侧壁都做了0.3mm的拔模斜度，加工时方便脱模，长期使用后槽内积累的切屑、灰尘也更容易清理，不会出现槽底积屑导致工件放不到位的情况。槽体外侧对应每个槽位的位置都做了激光刻字的规格标识，标识深度0.1mm，即使长期接触油污、切削液，也不会出现标识磨损模糊的问题，新入职的操作人员不需要额外记忆槽位对应规格，

　　看标识就能快速完成工件归位。从安装边界来看，这款放置座不需要额外的固定结构，整体外形为规整矩形，可直接放置在钳工台、检验台的台面边缘，也可嵌入工作台的工具收纳槽内，占用台面空间不足0.03平方米，不会挤占正常的作业操作空间。在实际加工场景中，这类放置座除了存放多边形量规、棒料工件外，也可用来存放对应规格的冲头、检具销钉，槽体的耐磨设计可承受金属工件长期取放的摩擦，不会出现槽位扩径、定位失效的问题。设计过程中特意规避了多余的凸起结构，整体外轮廓无突出棱角，即使在工位上不小心碰到，也不会造成磕碰伤害，底座底面做了细网纹滚花处理，放置在光滑的花岗岩检验平台上时，能增加接触面摩擦力，推拉工件时不会带动放置座移位。针对不同作业场景的需求，

　　槽位的深度设计也做了区分，短规格工件对应的槽位深度较浅，取放时手指能直接捏住工件主体抽出，长规格工件对应的槽位深度更深，保证工件放置后重心在槽内，不会因为外力触碰倾倒。在精密检测环节，使用这款放置座存放待检的多边形样块，可避免样块之间相互接触产生划痕，影响检测表面粗糙度的结果，同时按规格有序摆放的样块，能让检测人员在批量检测时快速切换对应规格的样块进行比对，减少检测过程中的辅助时间。从结构强度角度考虑，整体壁厚均匀设置为5mm，既保证了整体结构的刚性，满负载放置工件时不会出现槽壁变形，又控制了整体自重，方便操作人员根据作业需求在不同工位之间转移使用。
