精密孔位定位镶块及配套插针工装结构

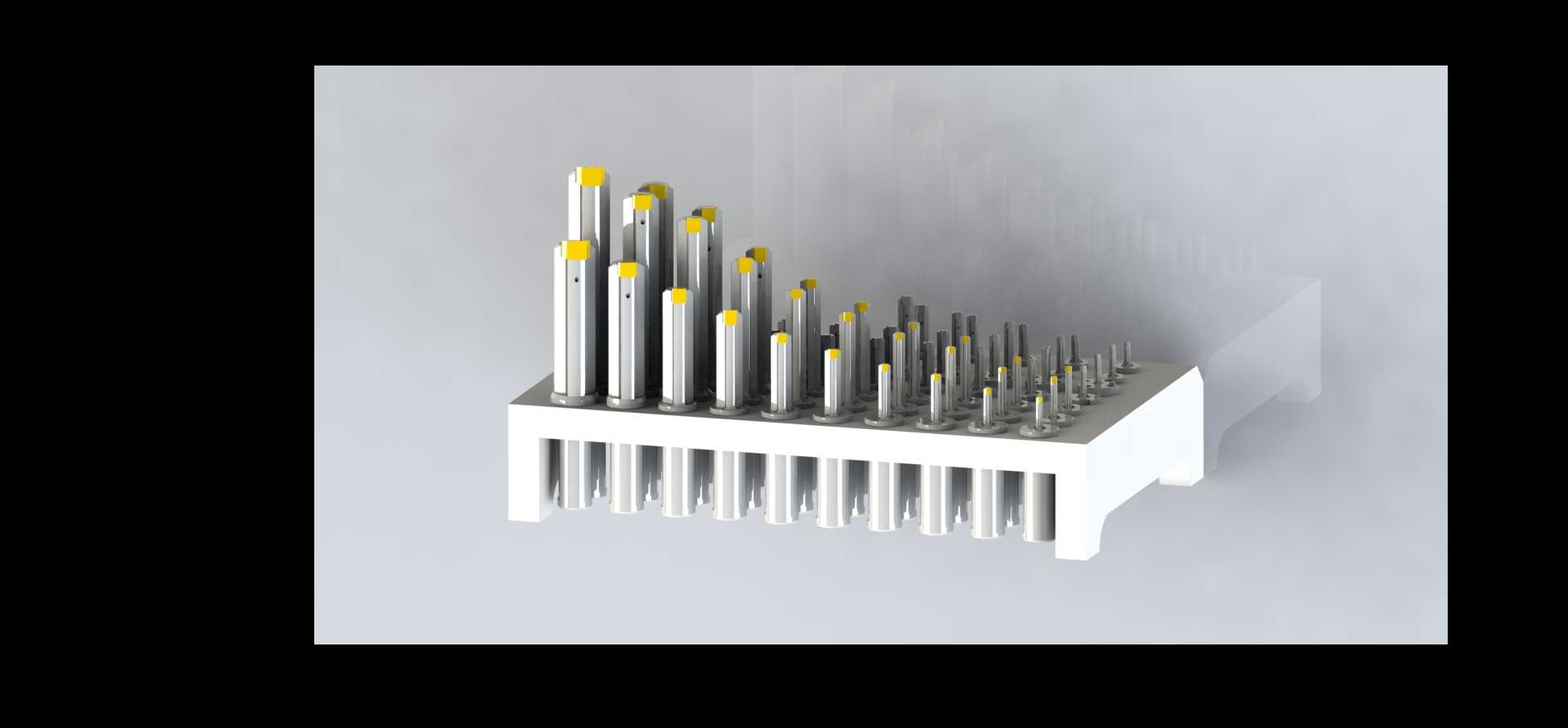

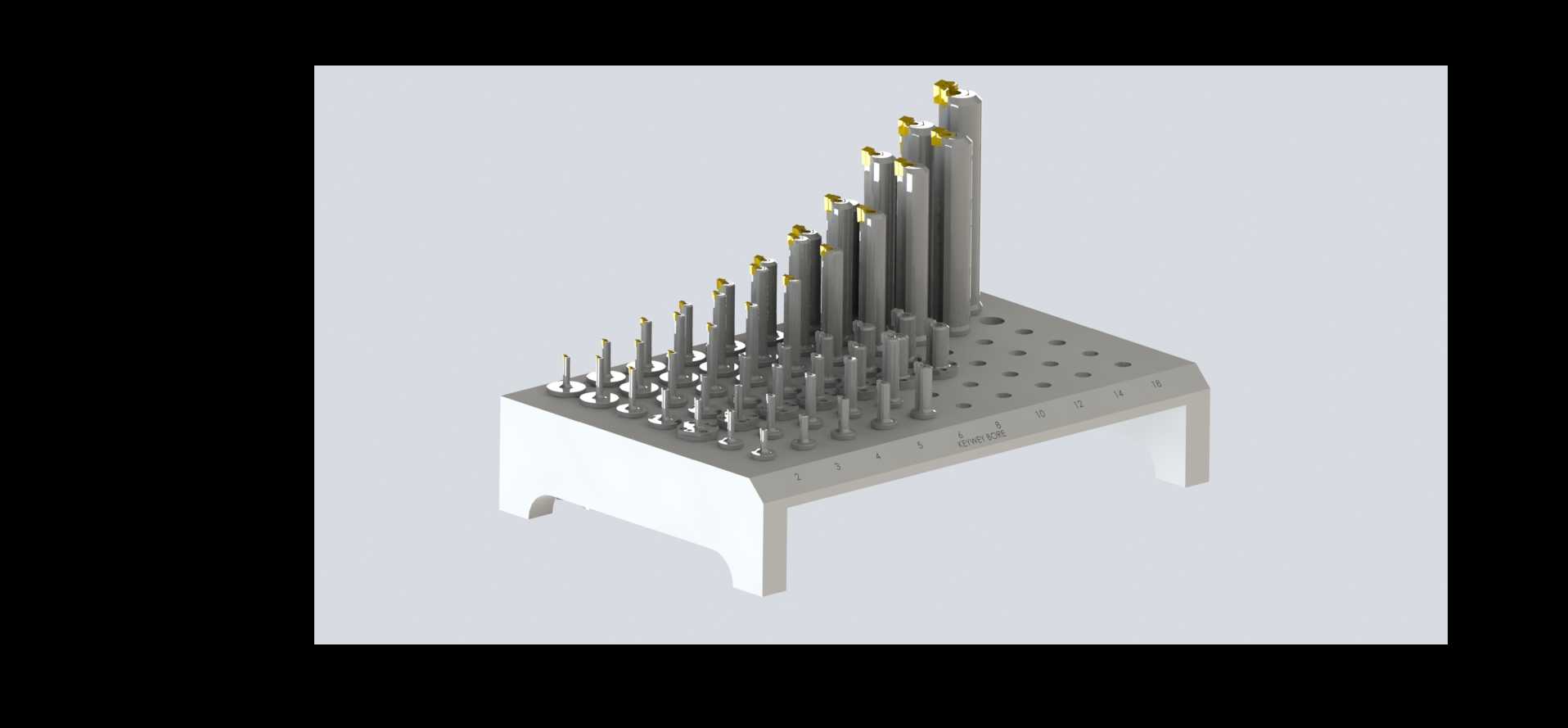

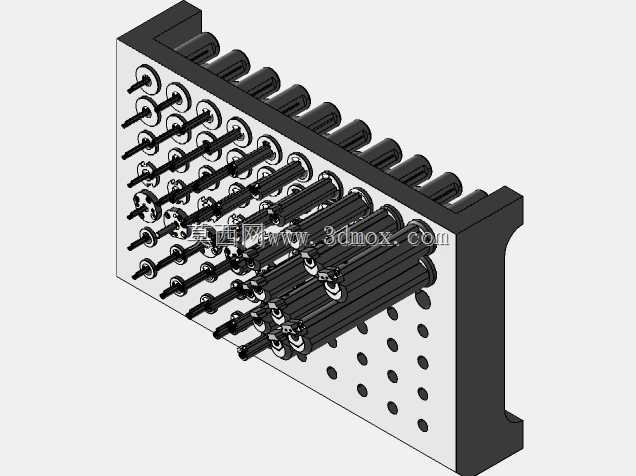

　　在精密零部件装配、微小孔径检测以及传感器引脚校准的工位上，这类孔镶块结构是保证对位精度的核心工装部件，日常产线换型时，操作人员会根据待加工件的孔位排布，选用对应规格的镶块安装在治具底座上，避免插针、引脚对位偏移造成的工件报废。整套结构包含带阵列孔位的支撑底座与多组不同直径的定位插针，底座采用带支脚的架空式设计，底部留出的空间可以避让工件下方的凸起结构，也方便排屑与清洁，不会因为加工碎屑堆积在孔位周边影响插针的插拔顺畅度。设计这套结构时，首先要确认所有孔位的位置度公差，阵列排布的孔位采用等间距设计，相邻孔位的中心距误差控制在0.01mm以内，保证插针插入后不会出现偏斜，不同直径的插针对应不同规格的待检测孔，插针头部做了小角度倒角处理，

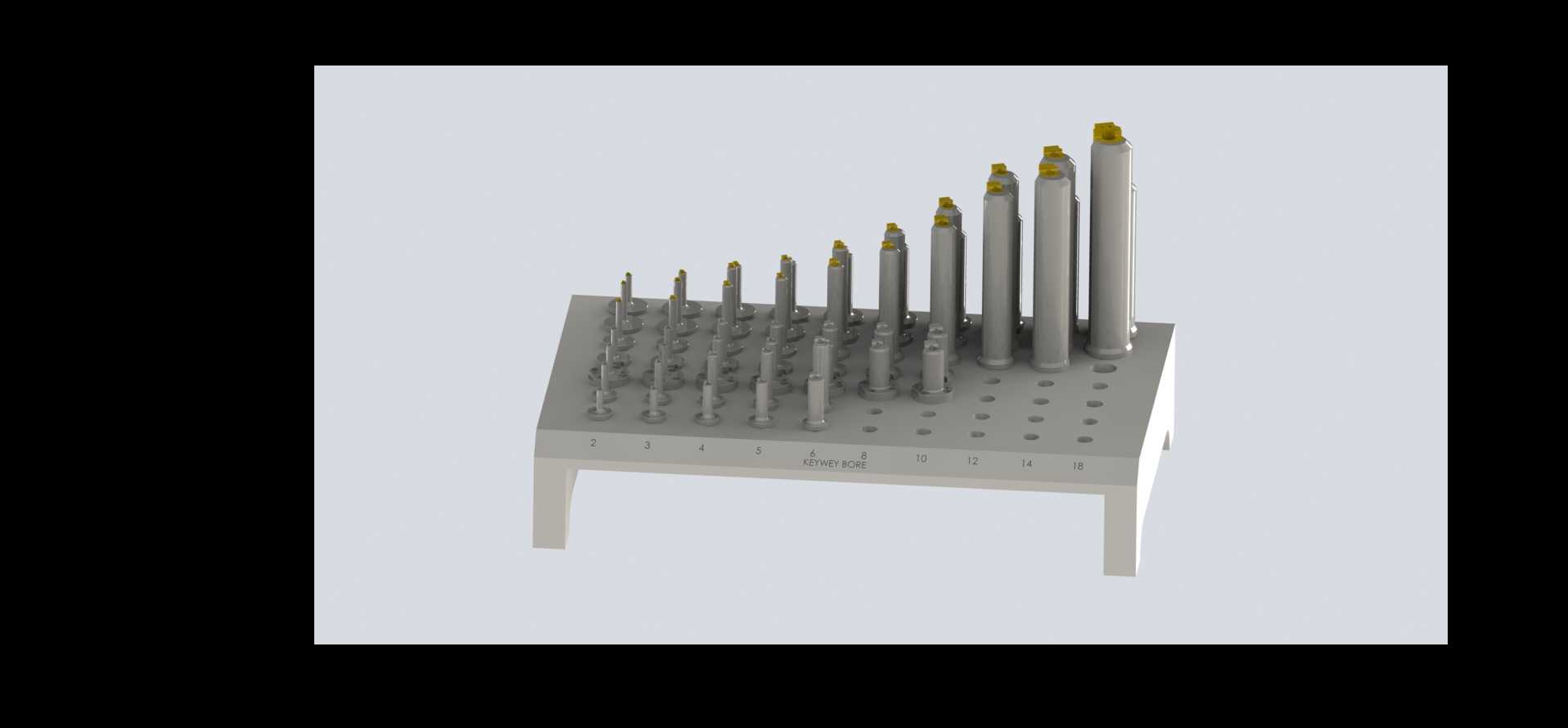

　　插入时可以自动导正微小的位置偏差，不会刮伤孔壁。底座上的孔位分为通孔与沉孔两种，沉孔深度与插针的轴肩尺寸匹配，插针插入后轴肩完全贴合沉孔端面，保证插针的垂直度，不会因为长期插拔出现松动倾斜。从安装边界来看，底座的两个支脚高度统一，安装时直接卡入治具底板的定位槽内，不需要额外的紧固件就能完成快速定位，支脚的外侧做了小尺寸的避让倒角，安装时不会和治具槽的边角发生干涉。插针的长度根据待检测工件的孔深做了梯度设计，最长的插针对应深孔检测，最短的插针对应浅孔定位，每根插针的圆柱度都控制在微米级，插入孔位后没有明显的旷量，插拔手感均匀。在传感器生产环节，这类镶块主要用来校准传感器引脚的孔位同轴度，将传感器的引脚端对准插针下压，

　　如果所有引脚都能顺利套入对应的插针，说明引脚的位置度符合装配要求，反之则判定为不良品，相比视觉检测的方式，这种接触式检测的效率更高，也不会受光线、工件表面反光的影响，检测结果更稳定。在精密机械装配工位，这套结构也可以作为定位夹具使用，将带孔的薄板类工件放置在镶块上，插针穿过工件的预装孔，就能完成工件的精准定位，后续锁付螺丝或者焊接时不会出现位置偏移。设计过程中还要考虑长期使用的磨损问题，插针与底座孔位采用小间隙配合，磨损后可以单独更换插针，不需要更换整个底座，降低工装的维护成本，底座的上表面做了平面度处理，工件放置后不会出现翘曲，保证定位基准的统一。插针的顶部做了圆弧过渡处理，不会因为尖锐的边角划伤操作人员，

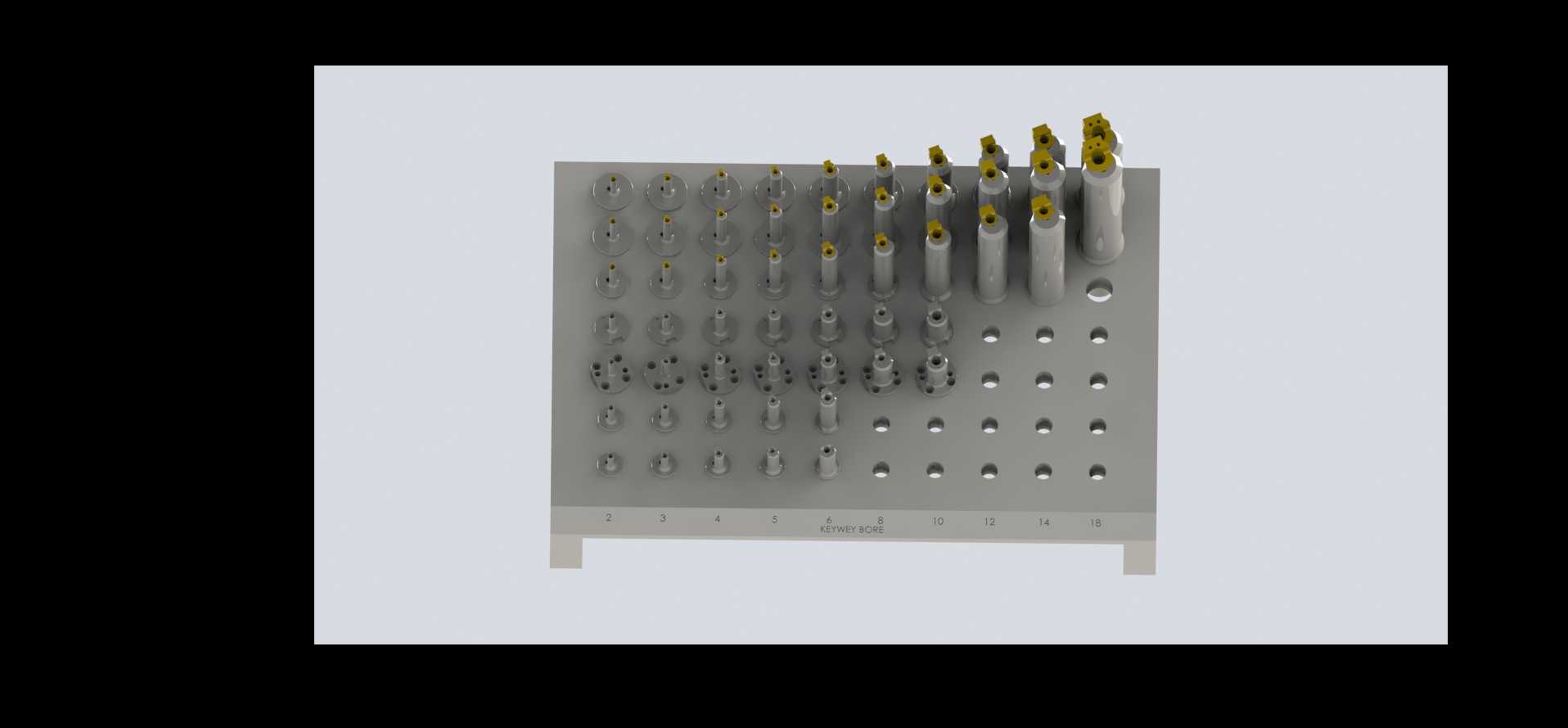

　　也不会在对位时碰伤工件的孔口边缘，底座的四个边角都做了倒钝处理，避免搬运时割手。整套结构的所有棱边都没有毛刺，装配后插针排列整齐，不同直径的插针按照从短到长、从细到粗的顺序排布在底座上，操作人员可以快速识别对应的规格，不需要额外做标识区分，换型时直接将整套镶块从治具上取下，更换对应规格的镶块即可，单套换型时间不超过十秒，能满足小批量多品种的柔性生产需求。在实际使用中，还要注意定期清洁孔位内的杂物，避免杂物堆积导致插针安装不到位，影响定位精度，定期检查插针的磨损情况，当插针的直径磨损超过公差范围时及时更换，保证检测与定位的准确性。
