传感器圆形支架嵌入工装载具结构

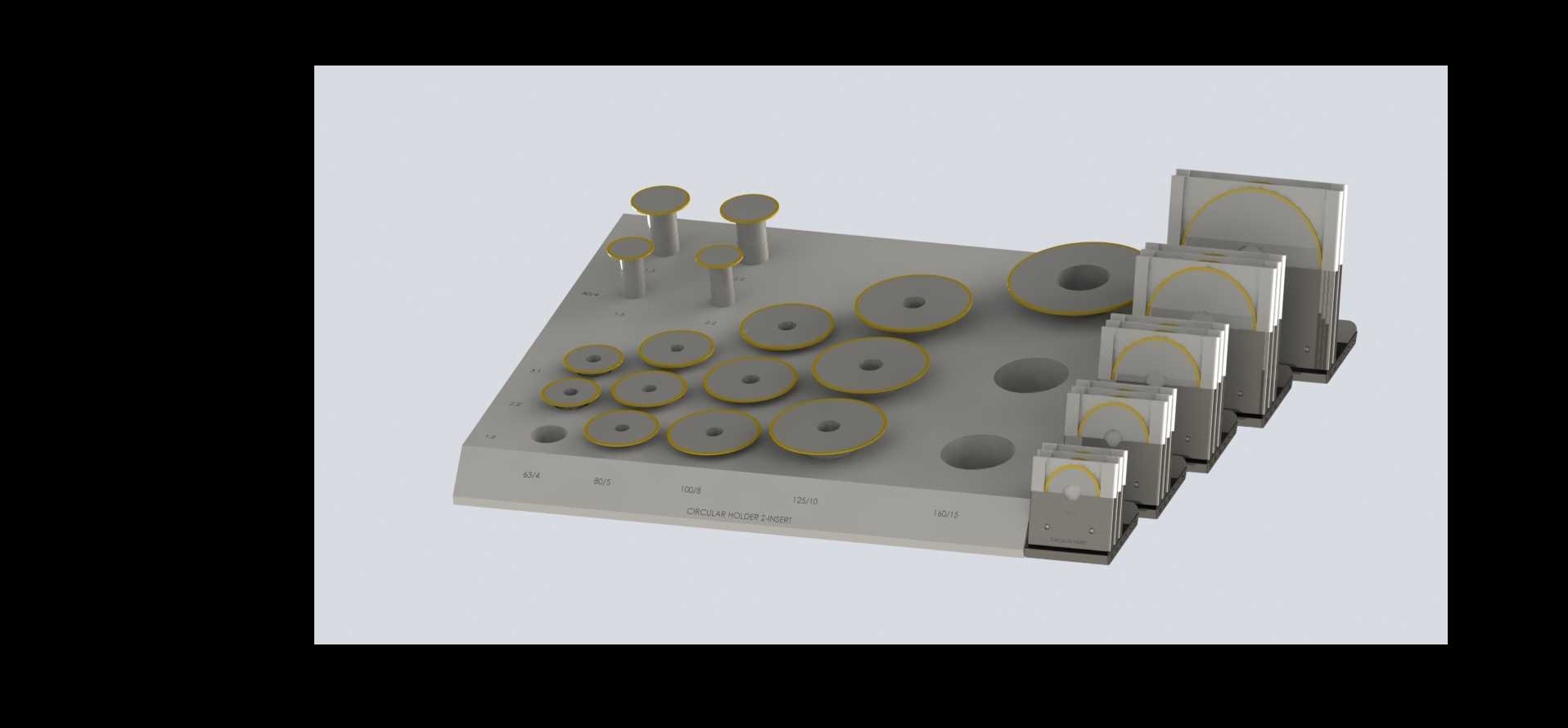

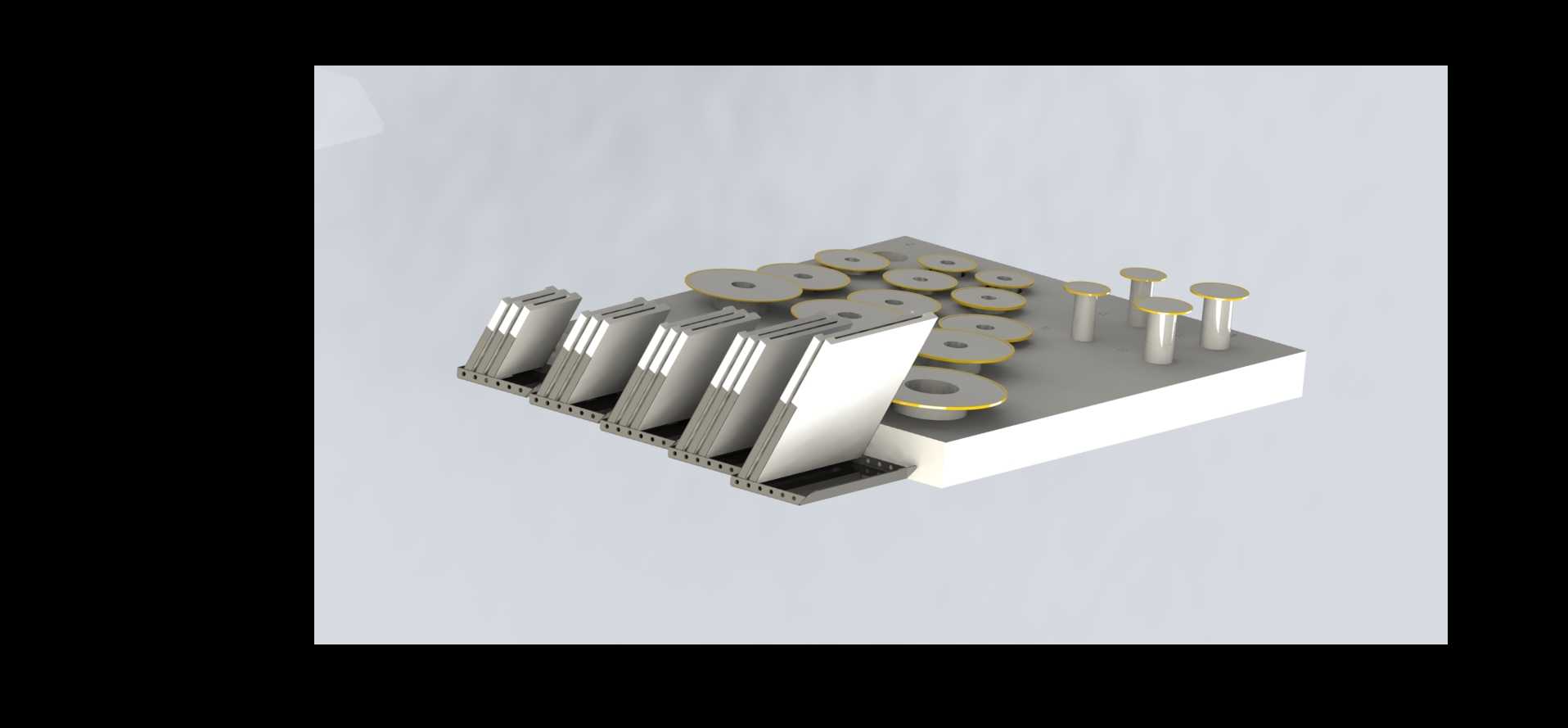

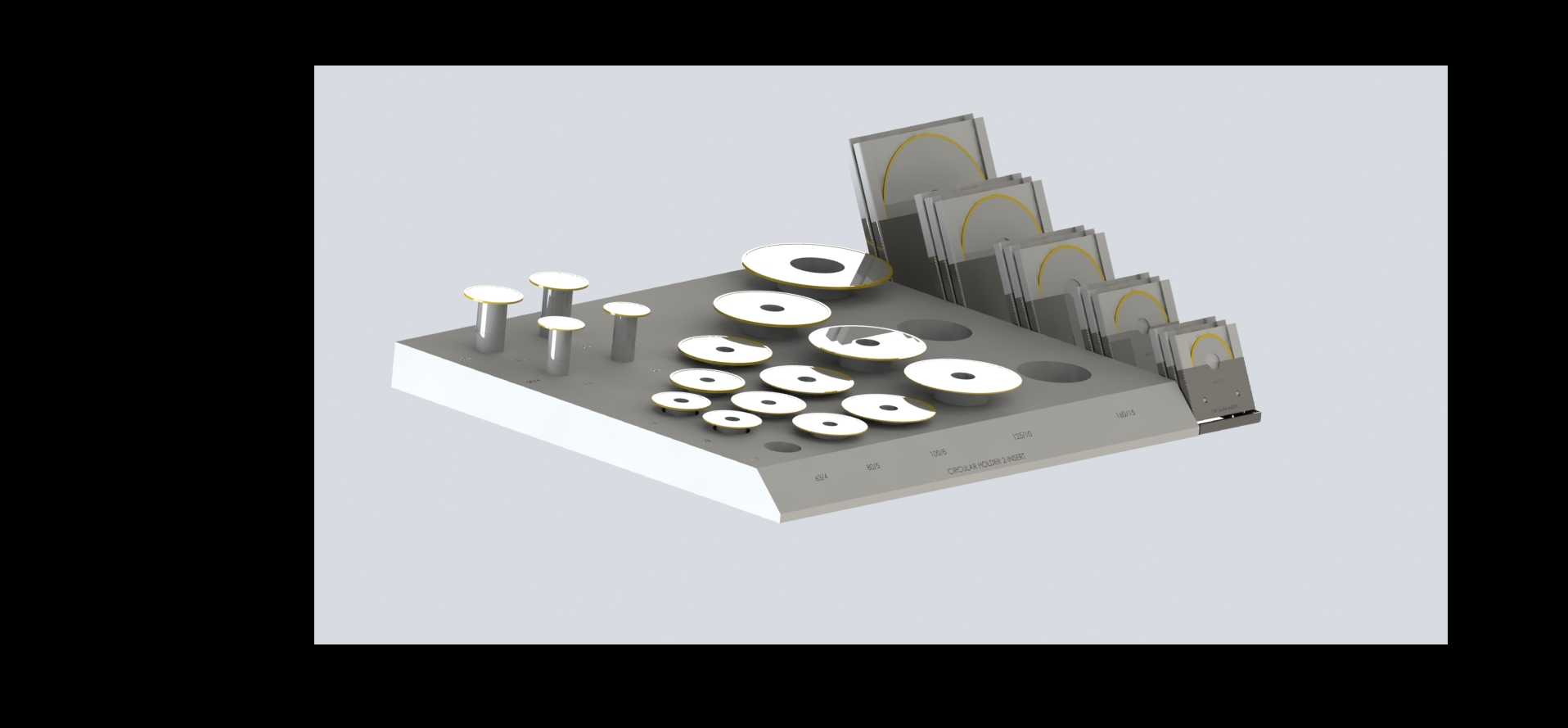

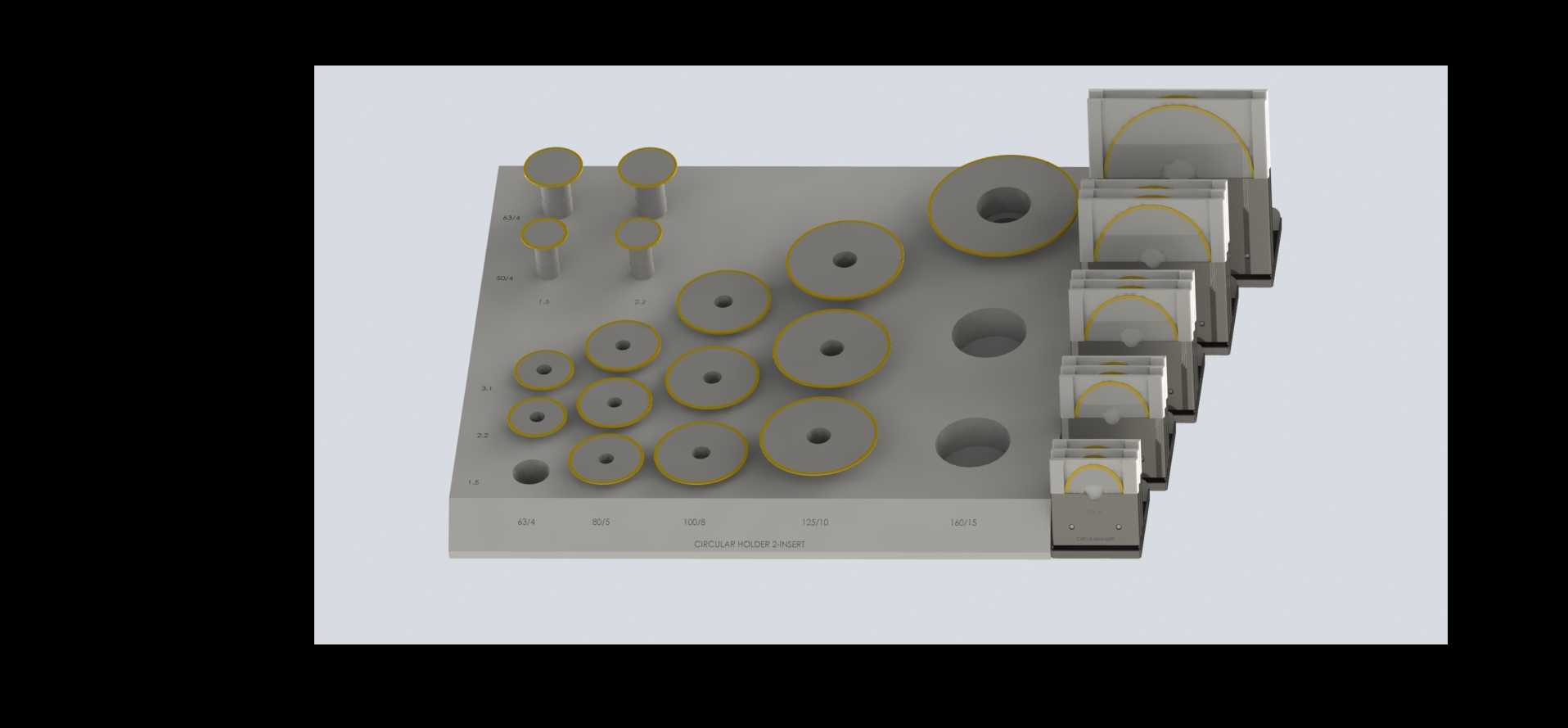

　　这套结构主要面向传感器组装产线的压装、检测工位设计，核心作用是在圆形支架与嵌入件的装配过程中，提供统一的定位基准，避免人工对位产生的同轴度偏差，适配小批量多批次的柔性生产需求，可直接安装在标准气动压台、视觉检测工位的台面上，不需要额外改造原有设备的安装接口。从结构布局来看，载具本体采用整块铝合金铣削成型，本体上的定位孔按照不同规格圆形支架的外径做公差分级，孔位公差控制在H7级别，保证支架放入后无明显旷量，同时不会因为过盈配合导致取件困难；侧边的立式定位槽对应嵌入件的安装导向，槽内预留了0.1mm的导向倒角，压装时嵌入件可顺着倒角滑入支架的安装位，避免硬压导致的零件崩边、涂层刮伤问题。设计时优先考虑了产线操作的人机效率，

　　所有定位位的排布按照操作人员的伸手作业范围设置，常用规格的孔位放在靠近操作侧的区域，大尺寸支架的定位位放在载具后侧，避免取放大件时遮挡小件的定位区域；载具边缘做了R3的圆角处理，去除铣削后的锐边，防止操作时划伤操作人员的手套或皮肤。载具底部预留了标准的沉头安装孔，孔位间距匹配市面常见的200mm间距工作台T型槽，也可以通过加装快速夹钳的方式实现快换，切换不同产品规格时不需要重新校准载具的水平度，单次换型时间可控制在5分钟以内。载具表面做了硬质阳极氧化处理，表面硬度达到HV400以上，日常压装过程中产生的金属碎屑不会轻易刮伤定位孔的内壁，长期使用后定位精度衰减量可控制在0.02mm以内，不需要频繁返修重做定位面。

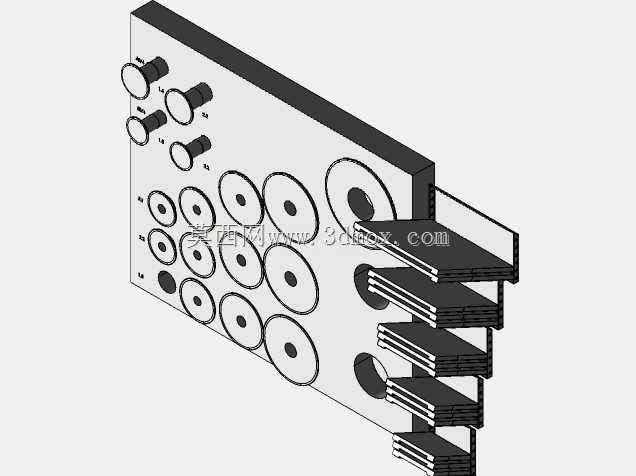

　　针对压装过程中可能出现的废屑堆积问题，每个定位孔的底部都设计了直径2mm的排屑孔，压装时掉落的微小切屑可顺着排屑孔落到载具下方，不会积在孔底导致支架放置不到位；侧边的立式定位槽侧面也预留了吹气嘴安装位，可对接产线的压缩空气管路，每次压装完成后自动吹走槽内残留的碎屑，不需要人工频繁清理。在安装边界上，载具整体外形尺寸控制在300mm200mm80mm范围内，总重量不超过3.5kg，单人即可完成搬运和安装，不需要借助起重设备；载具上表面的所有定位位高度差控制在0.01mm以内，配合视觉检测相机使用时，不需要针对每个孔位做单独的高度补偿，可直接调用统一的检测程序，减少视觉调试的工作量。从实际使用场景来看，这套结构除了用于压装工位，

　　也可直接作为老化测试、点胶工序的载具使用，定位孔的深度刚好让圆形支架的上表面露出统一高度，点胶时胶头的高度参数不需要根据不同规格产品反复调整，老化测试时探针可直接对准支架上的触点，不需要额外加装浮动探针结构。设计过程中没有采用易损的弹簧顶针、弹性销等结构，所有定位面都是一体式铣削成型，日常维护只需要定期清理表面碎屑即可，没有需要定期更换的易损件，可降低产线的备件库存压力。针对不同厚度的嵌入件，立式定位槽上预留了刻度线，操作人员可快速确认嵌入件是否压装到位，不需要每次都用卡尺测量压装深度，减少工序间的检测时间。载具的边角处设计了两个定位销孔，可配合防错销使用，当操作人员放错产品规格时，防错销会挡住产品无法放入定位位，从根源上避免混料、错装的问题，降低产线的不良率。
