深孔加工用科努斯加长硬质合金钻头组

　　在机械加工的深孔作业场景里，普通长度钻头往往受限于排屑空间、刚性不足的问题，无法完成深度远超常规孔径的加工需求，这套加长结构的钻头组，正是针对这类工况做的定向设计。从实际加工场景来看，这类加长钻头常应用在模具水路加工、液压阀块深孔钻削、航空结构件深长孔加工、精密仪器仪表安装孔加工等场景，这类场景的共同特点是孔的深径比大，普通钻头悬伸长度不足，或是加工过程中刀杆容易发生振颤，导致孔壁粗糙度不达标、孔轴线偏斜超差。

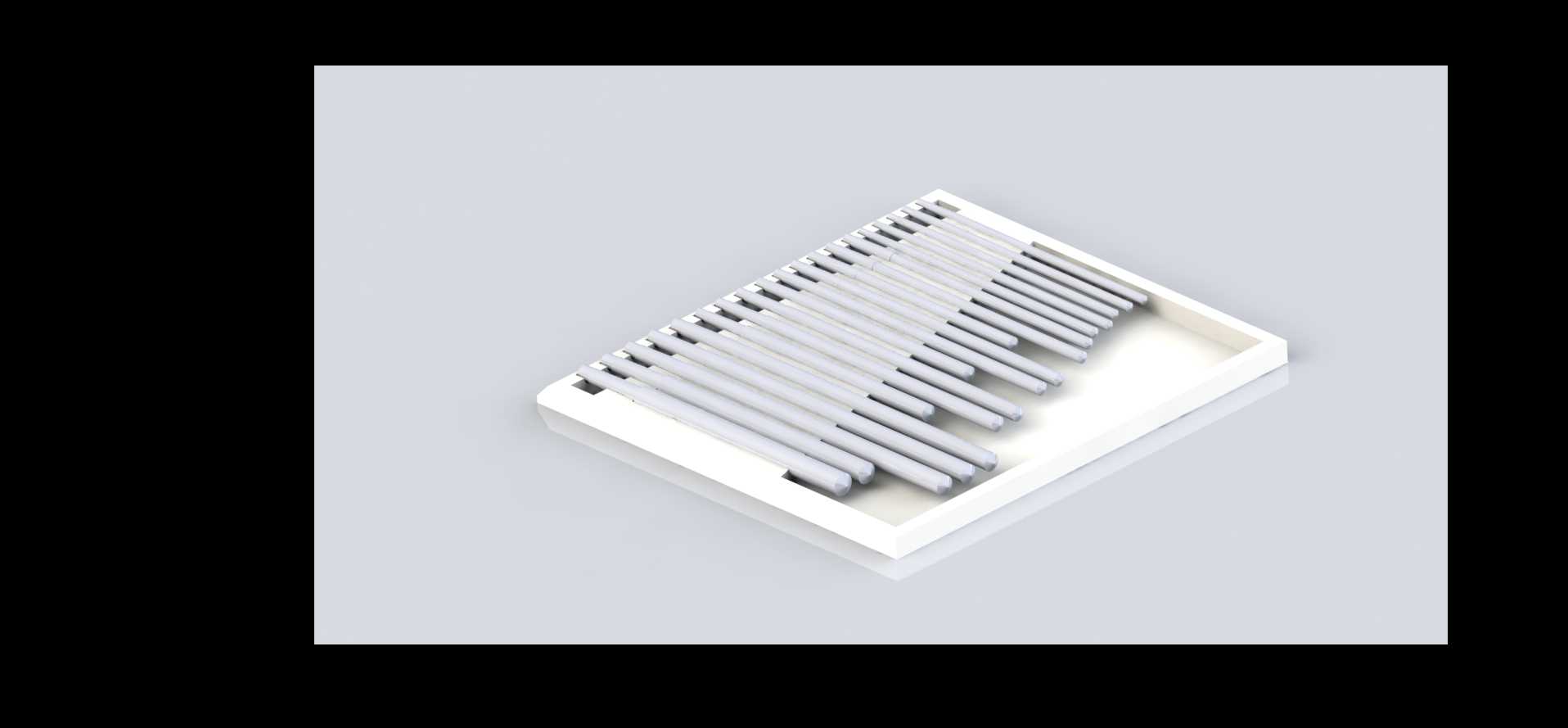

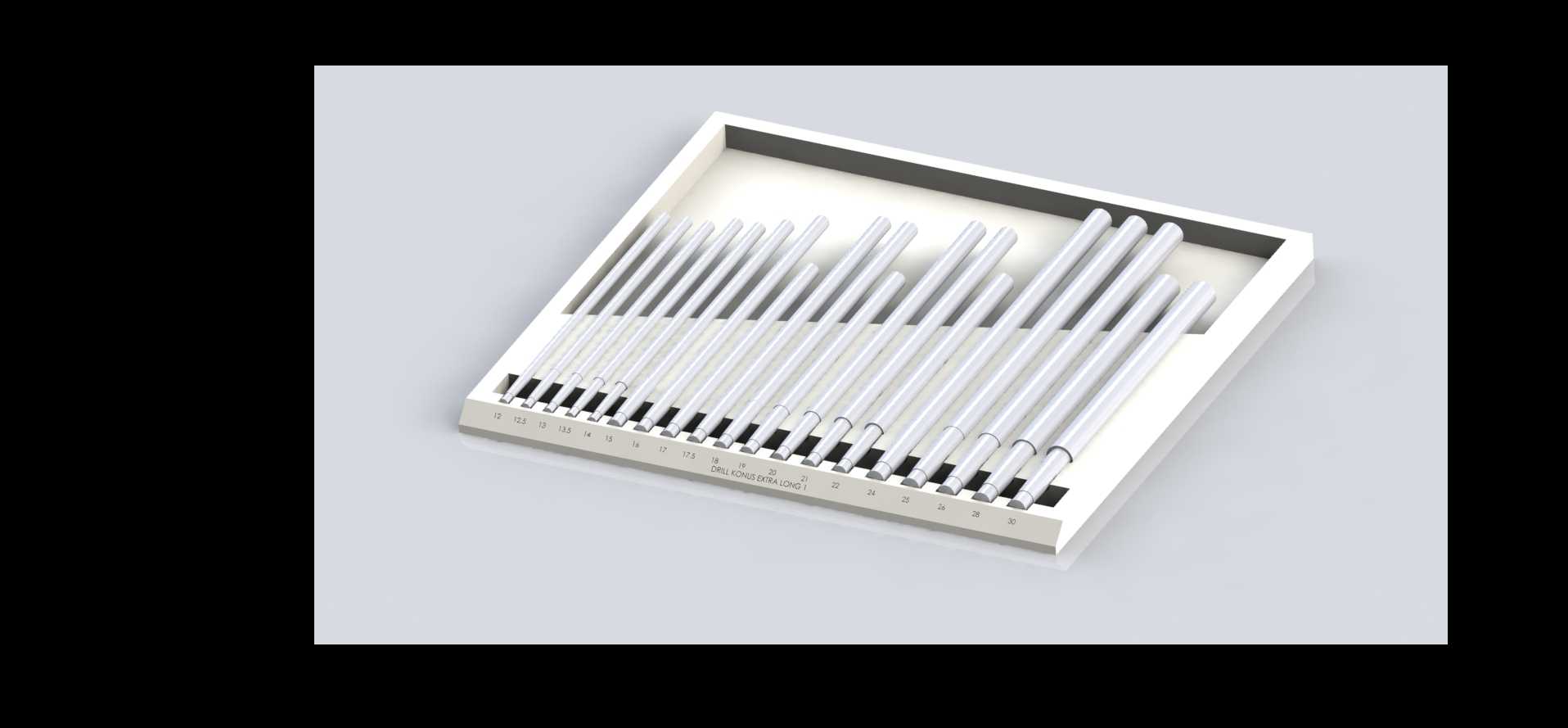

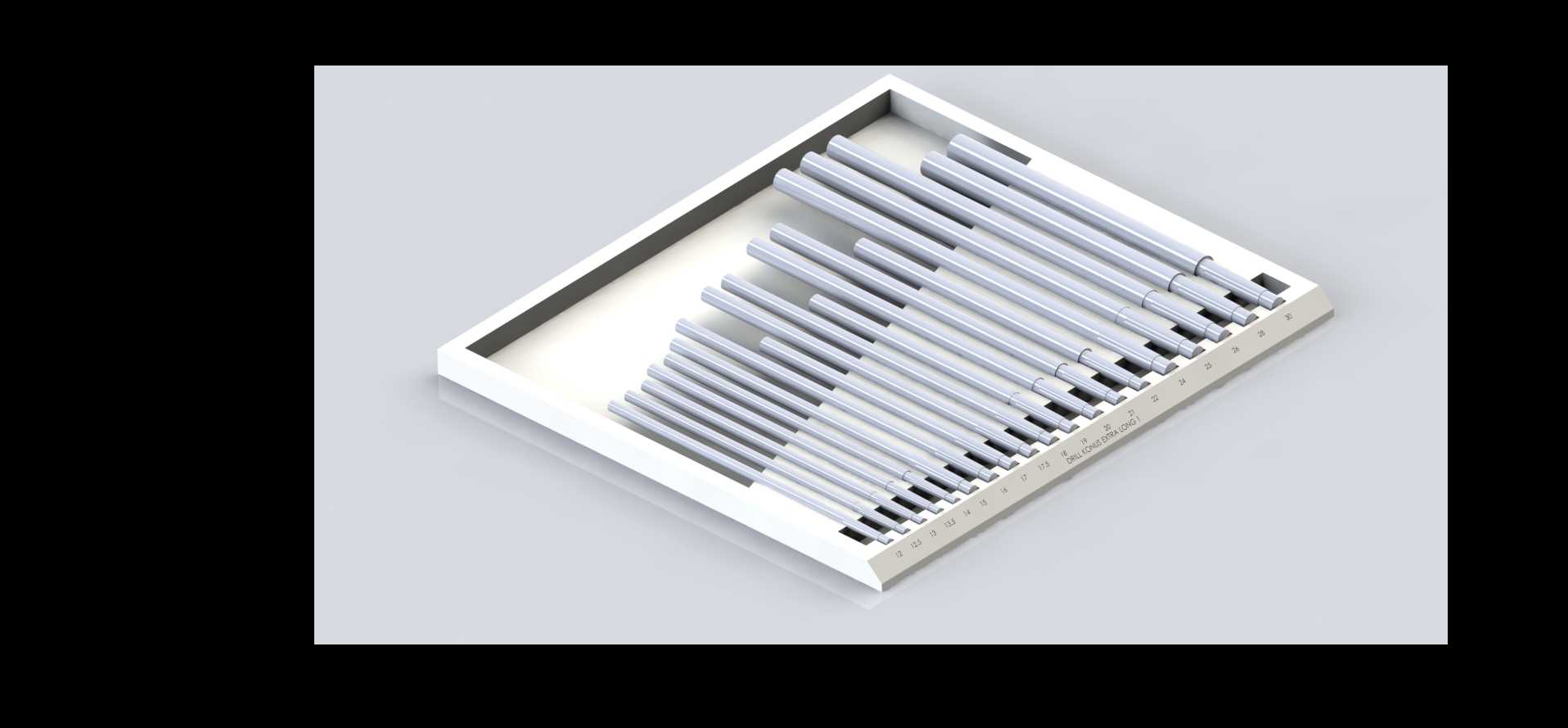

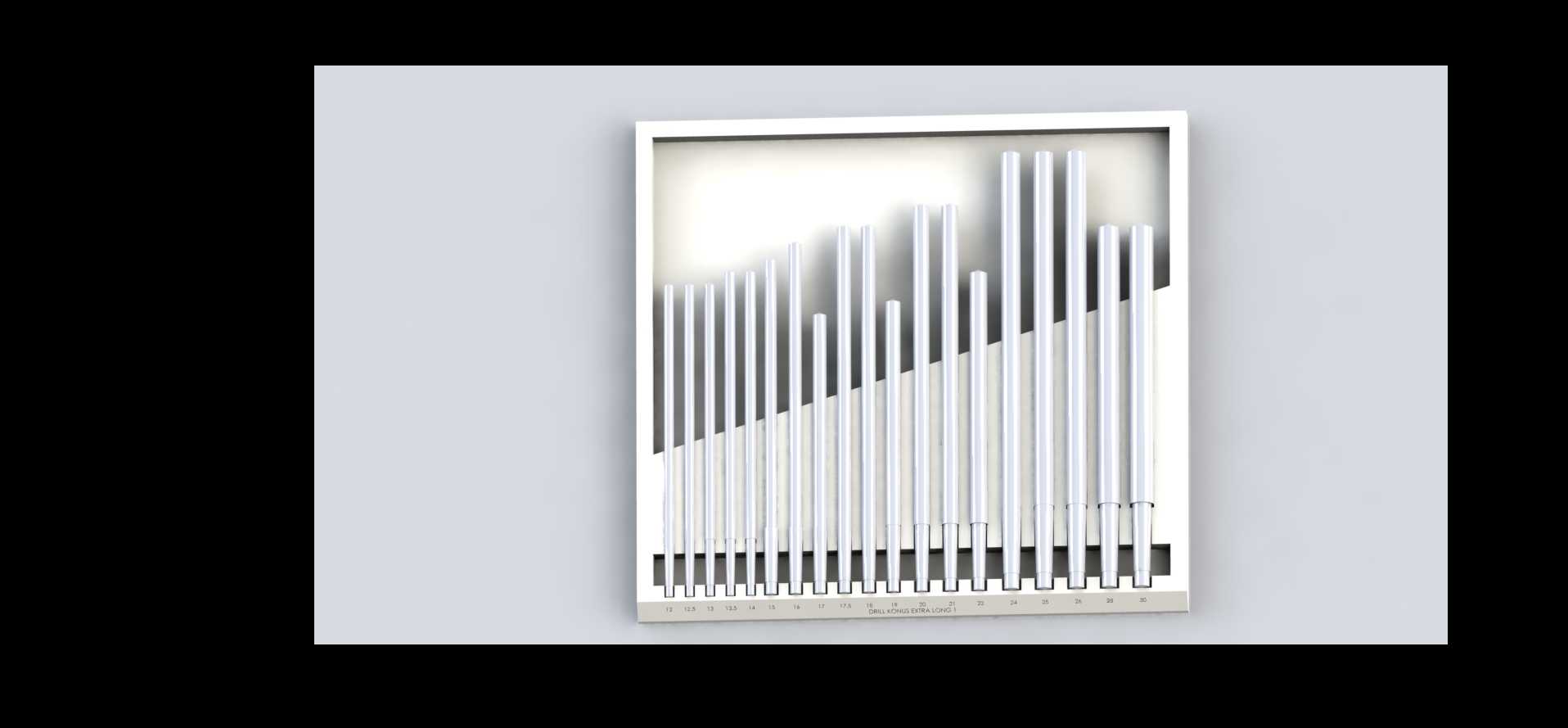

　　整套钻头采用成组排布设计，不同直径规格的钻头统一收纳在定位刀盒内，刀盒的定位槽按照钻头直径梯度做等距排布，每个槽位的尺寸与对应钻头的柄部直径匹配，既可以避免钻头刃口在存放过程中发生磕碰损伤，也能方便车间作业人员快速选取对应规格的刀具，减少换刀找正的辅助时间。从结构设计来看，钻头整体采用直柄结构，适配市面上绝大多数的钻夹头、刀柄装夹接口，装夹时只需要保证柄部夹持长度足够，即可传递足够的切削扭矩，避免加工过程中钻头打滑。

　　钻头的刃部采用硬质合金材质设计，相比普通高速钢钻头，硬质合金的红硬性更好，在高速切削的工况下依然能保持刃口的硬度，不会因为切削区域温度升高出现刃口软化、快速磨损的问题。加长的刀杆部分做了等直径设计，在保证足够悬伸长度的前提下，尽可能提升刀杆的整体刚性，减少钻削过程中的径向振颤；刀杆表面做了抛光处理，降低切屑排出过程中与刀杆表面的摩擦阻力，避免切屑在深孔内堆积堵塞，造成钻头扭断、孔壁划伤的问题。

　　从排屑设计来看，钻头的排屑槽采用大螺旋角结构，这种结构的排屑槽可以让切屑沿着槽道顺畅向外排出，不会在孔底堆积挤压，尤其在加工钢件、铝合金等塑性材料时，大螺旋角槽型可以让切屑形成连续的带状屑，顺着槽道顺利导出孔外，减少切屑对已加工孔壁的刮蹭。钻头的顶角采用标准的118度钻尖角设计，兼顾了不同材质的钻削适应性，既可以加工普通碳钢、铸铁类零件，也可以适配铜、铝等有色金属的钻削需求，横刃部分做了修磨处理，降低钻削时的轴向抗力，减少钻头入钻时的滑移，保证孔位的定位精度。

　　在安装边界方面，这类加长钻头对装夹的刚性有一定要求，装夹时需要保证刀柄的径向跳动控制在0.02mm以内，避免因为跳动过大导致刀杆受力不均发生折断；加工过程中需要根据加工材质匹配对应的切削参数，加工钢件时需要配合充足的切削液，既可以降低切削区域的温度，也可以辅助冲排孔内的切屑，加工铝合金类软质材料时可以适当提高转速，降低进给量，避免积屑瘤的产生影响孔的加工质量。

　　在实际使用过程中，这类加长钻头相比接长杆搭配普通钻头的组合，整体刚性更好，因为刀杆与刃部是一体结构，不存在接长部位的配合间隙，加工时的振颤更小，加工出的孔壁粗糙度可以达到Ra1.6甚至更高，孔的直线度也更有保障，不需要后续额外的铰削、镗削工序即可满足多数装配场景的精度要求。成组的规格覆盖了常见的小孔径加工范围，从微型小孔到中等直径的深孔加工都可以适配，车间配备一套即可覆盖绝大多数常规深孔钻削的需求，不需要单独采购不同长度的单支钻头，降低了刀具的库存管理成本。

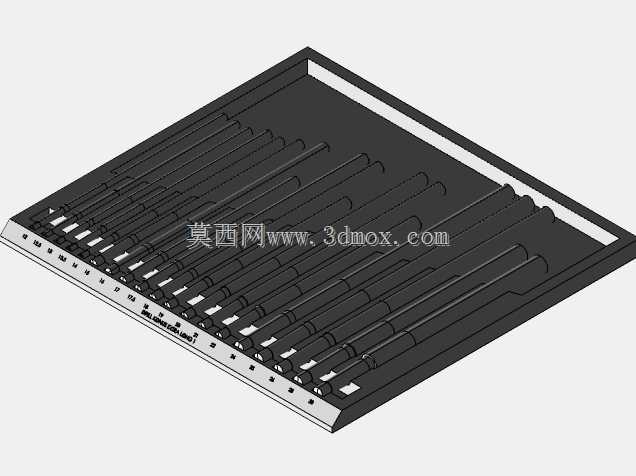

　　刀盒的设计也考虑了车间现场的使用需求，整体采用硬质耐磨材质，每个定位槽都有对应的卡位，钻头放入后不会因为搬运、晃动出现窜动，刃口部位不会相互接触磕碰，能够有效延长刀具的存放寿命，避免因为存放不当导致刀具提前报废。在做三维建模的时候，这套模型还原了钻头的刃口细节、排屑槽螺旋角度、柄部的装夹尺寸，以及刀盒的定位槽结构，既可以用于刀具库的建模装配，也可以用于加工工艺仿真时的刀具装配验证，检查加工过程中刀具与工件、夹具之间是否存在干涉，提前预判加工风险。
