多规格圆形工件规整存放支架组

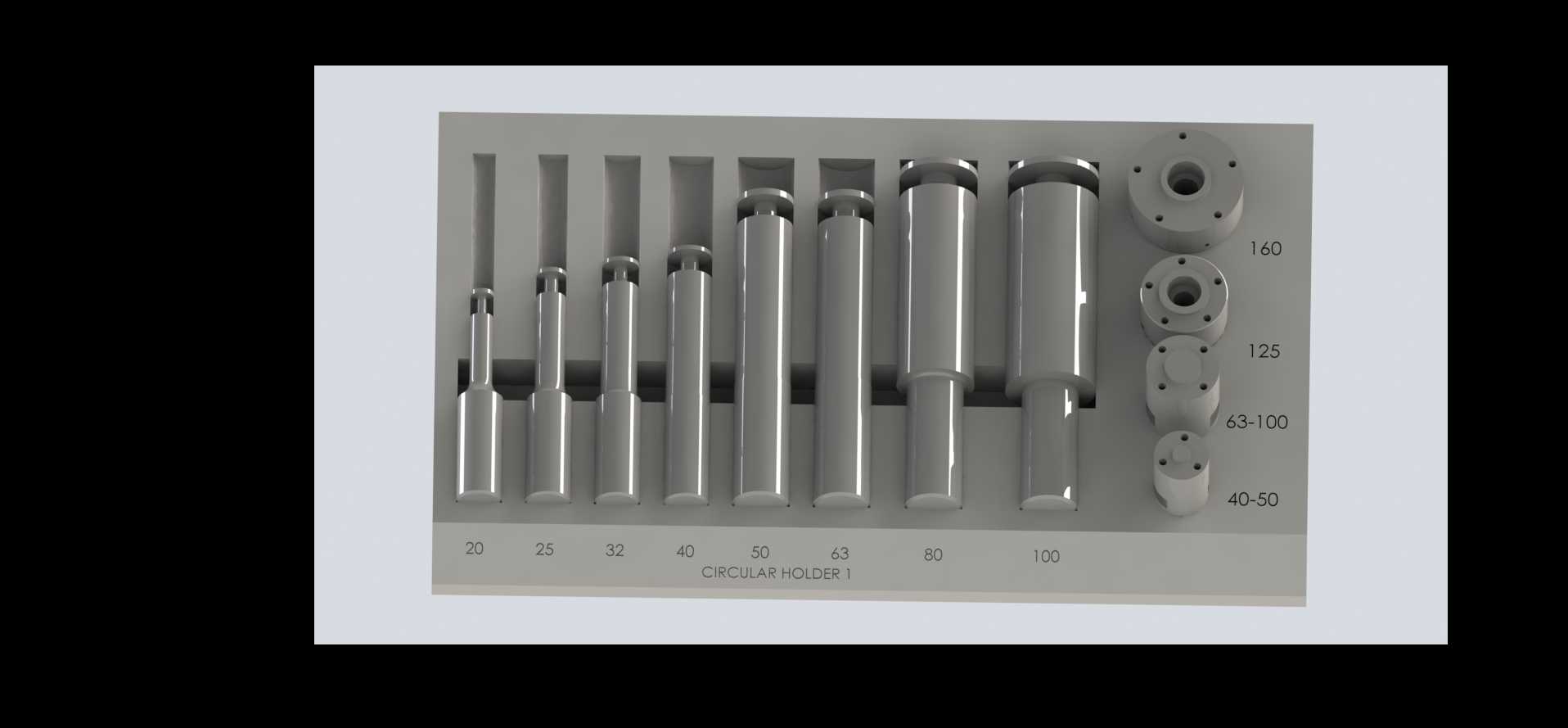

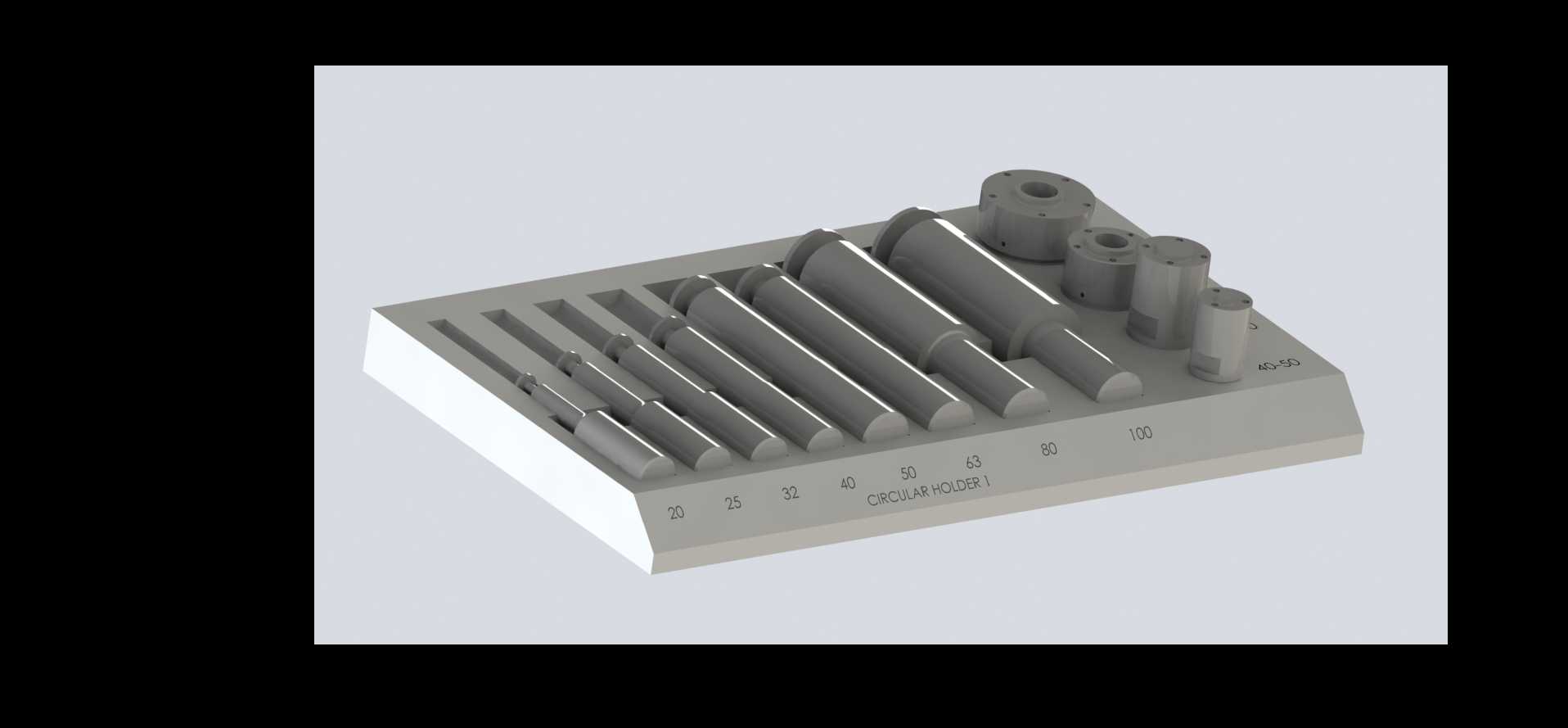

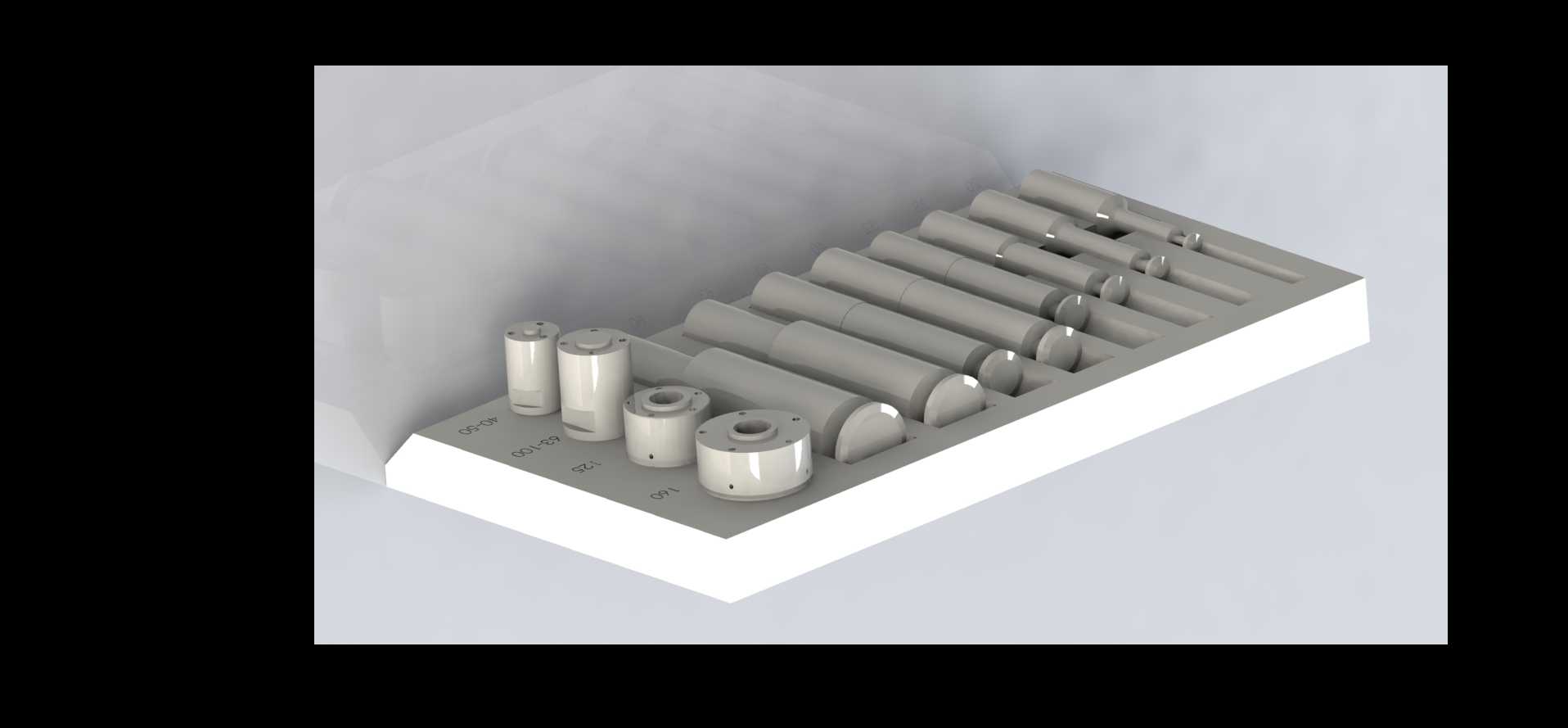

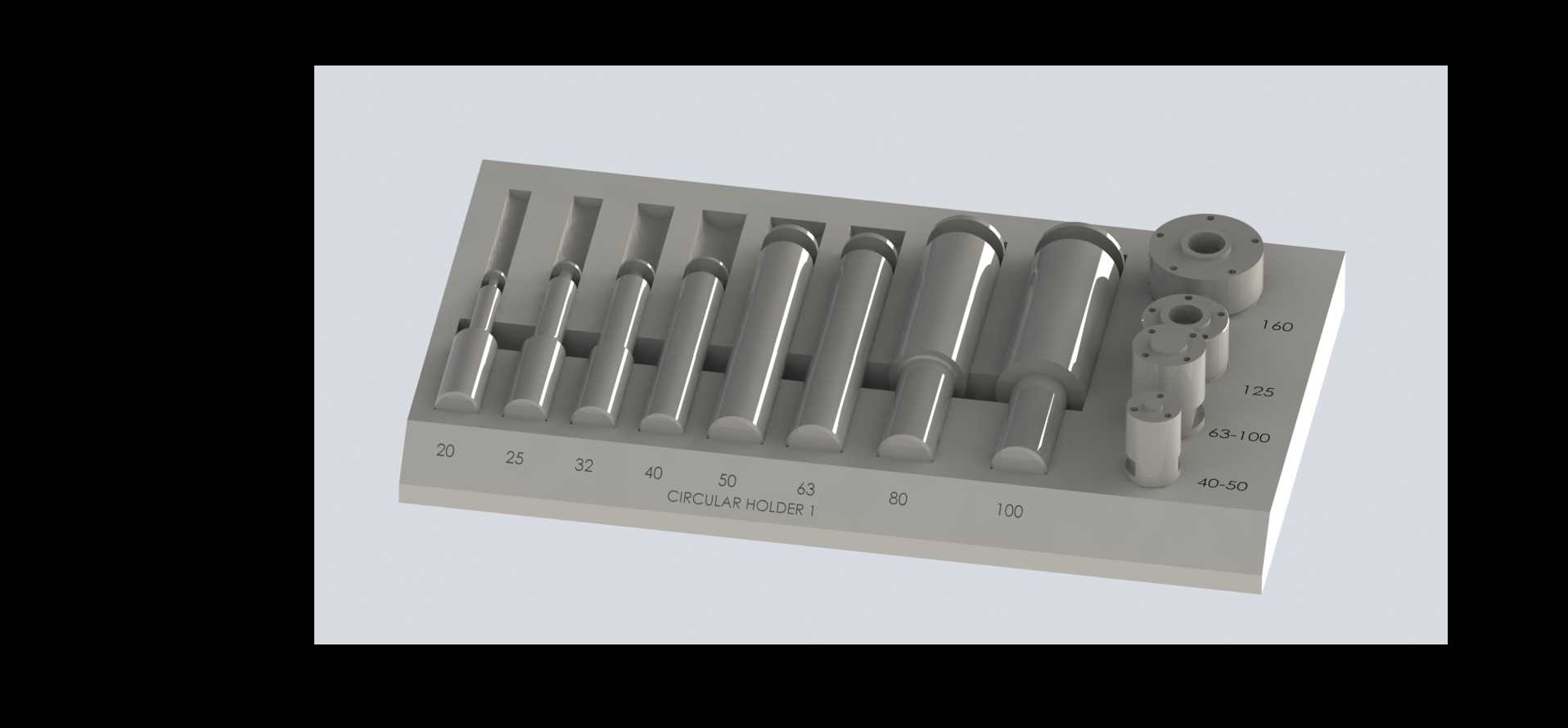

　　这套支架组的设计初衷，是解决机加工车间、计量检测工位上不同规格圆形轴类、套类工件、标准棒规零散摆放的痛点，日常生产现场里，这类圆柱类零件如果随意堆放在工作台面，很容易出现磕碰划伤、规格混放、取放翻找耗时的问题，尤其是经过精加工的外圆面、计量用的标准校验棒，哪怕轻微的磕碰都会影响加工精度或者计量校准的准确性，这套支架就是针对这类场景做的定向结构设计。从结构布局来看，支架本体采用一体化的基座设计，基座上按照不同直径规格开设有对应深度的定位插孔，插孔排布遵循从左到右直径从小到大、长度从短到长的逻辑，每个插孔旁都蚀刻有对应的规格数值标识，操作人员取放的时候不需要额外核对尺寸，一眼就能找到对应规格的放置位，也能避免放错位置导致的工件磕碰。

　　插孔的内径设计预留了0.1-0.2mm的间隙，既不会因为间隙过小导致工件卡滞取放困难，也不会因为间隙过大让工件放置后出现倾斜歪倒的情况，插孔的入口位置做了微小的倒角处理，工件插入的时候不会刮伤外圆表面，哪怕是表面粗糙度要求达到Ra0.8的精加工工件，放置过程也不会产生划痕。基座的底部做了防滑的平面处理，放置在花岗岩检测平台、金属工作台面上的时候不会轻易滑动，整体的重心偏下，哪怕放置最长最重的工件，也不会出现侧翻的情况。从安装边界来看，整套支架的外形尺寸适配常规的工位台面摆放需求，不需要额外的固定安装，直接放置在工位台面、工具柜层板上就可以使用，也可以根据现场的工位布局，并排摆放多组支架，扩展存放的规格范围。在实际应用场景里，

　　这套支架既可以放在机加工设备的旁侧工位，用来存放待加工、已加工的不同规格圆形销轴、衬套零件，方便操作工随取随用，也可以放在计量检测室的工作台上，用来存放不同规格的标准圆棒、校验销规，避免计量器具因为随意摆放出现精度损耗，还可以用在装配工位上，用来分类存放装配过程中用到的不同规格圆形紧固件、定位销，提升装配时的取件效率。设计过程中没有采用多余的复杂结构，所有的插孔位置都做了等间距排布，基座的边角都做了倒钝处理，避免操作人员取放工件的时候被锐边划伤，基座的材质选用耐磨的金属材质，长期使用也不会因为工件的反复插拔出现插孔磨损变大的情况，整体结构没有易损件，不需要额外的维护，只要定期清理插孔内的切屑、灰尘就可以长期使用。针对不同长度的工件，

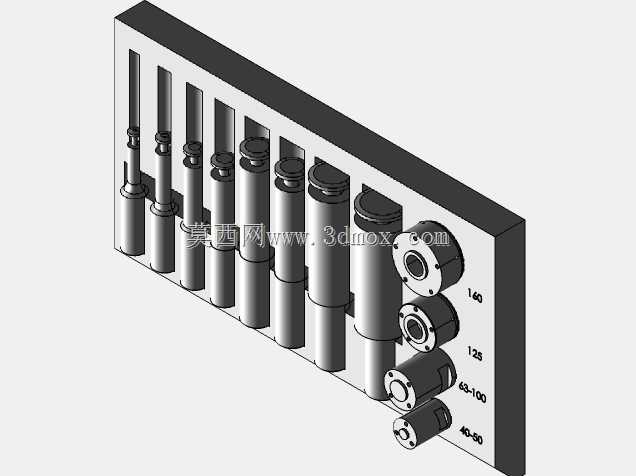

　　插孔的深度也做了对应匹配，短工件对应的插孔深度较浅，取放的时候不需要伸手探入过深，长工件对应的插孔深度足够，放置后不会因为重心过高出现晃动，哪怕是长度达到100mm的长圆柱工件，插入后露出的高度也方便操作人员直接抓取，不需要额外的辅助工具。支架上还预留了大直径工件的放置位，针对直径较大的套类、法兰类圆形零件，设置了对应的大尺寸插孔，同时旁边的小规格插孔可以配套存放对应的小零件，实现同批次、同装配组的零件集中存放，避免装配过程中出现零件遗漏的情况。在三维建模过程中，所有的插孔位置都做了阵列化的参数设计，如果需要调整存放的规格范围，只需要修改对应阵列的孔径、孔深参数就可以快速衍生出不同规格的支架型号，不需要重新绘制整体结构，基座的外形也可以根据现场的摆放空间调整长宽尺寸，适配不同的工位布局需求。
