多工位阶梯式定位工装治具结构设计

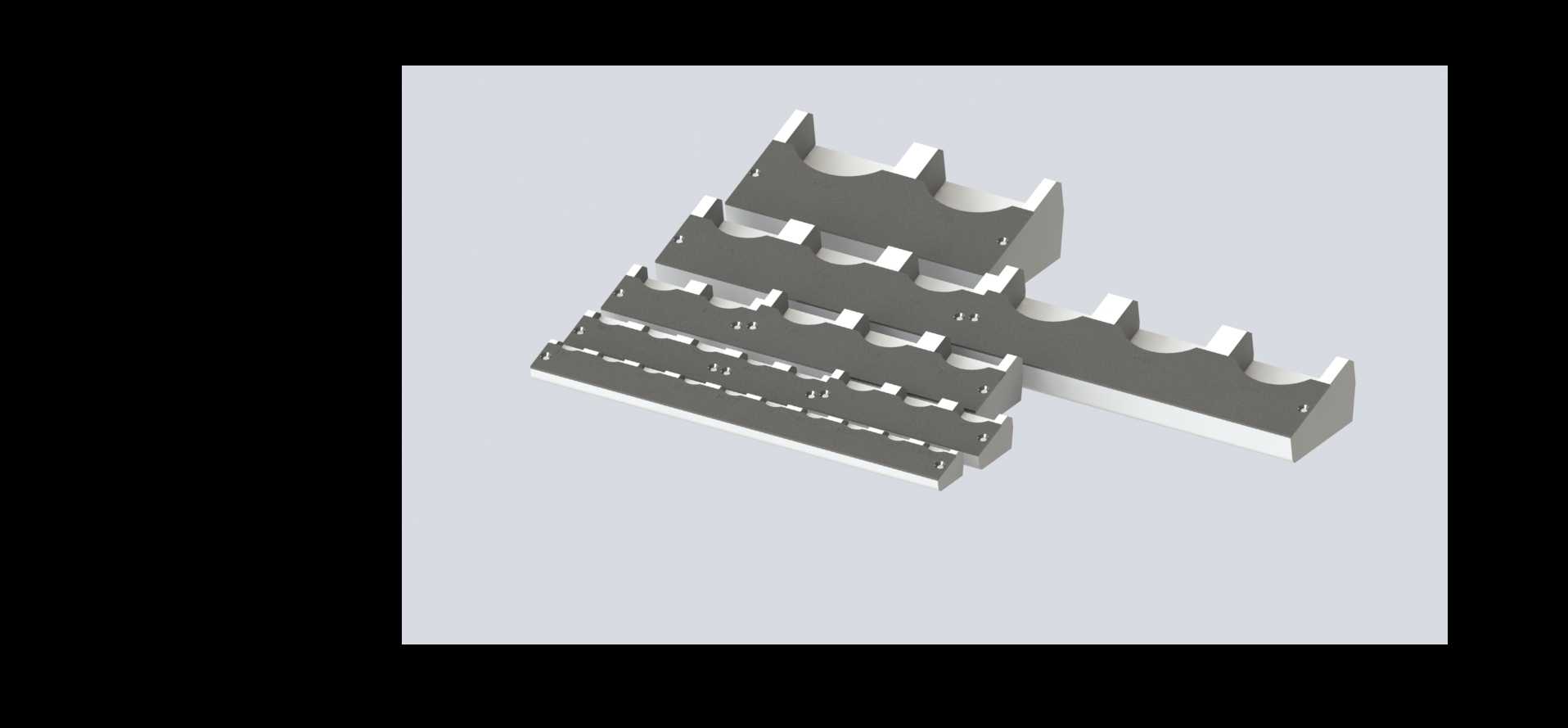

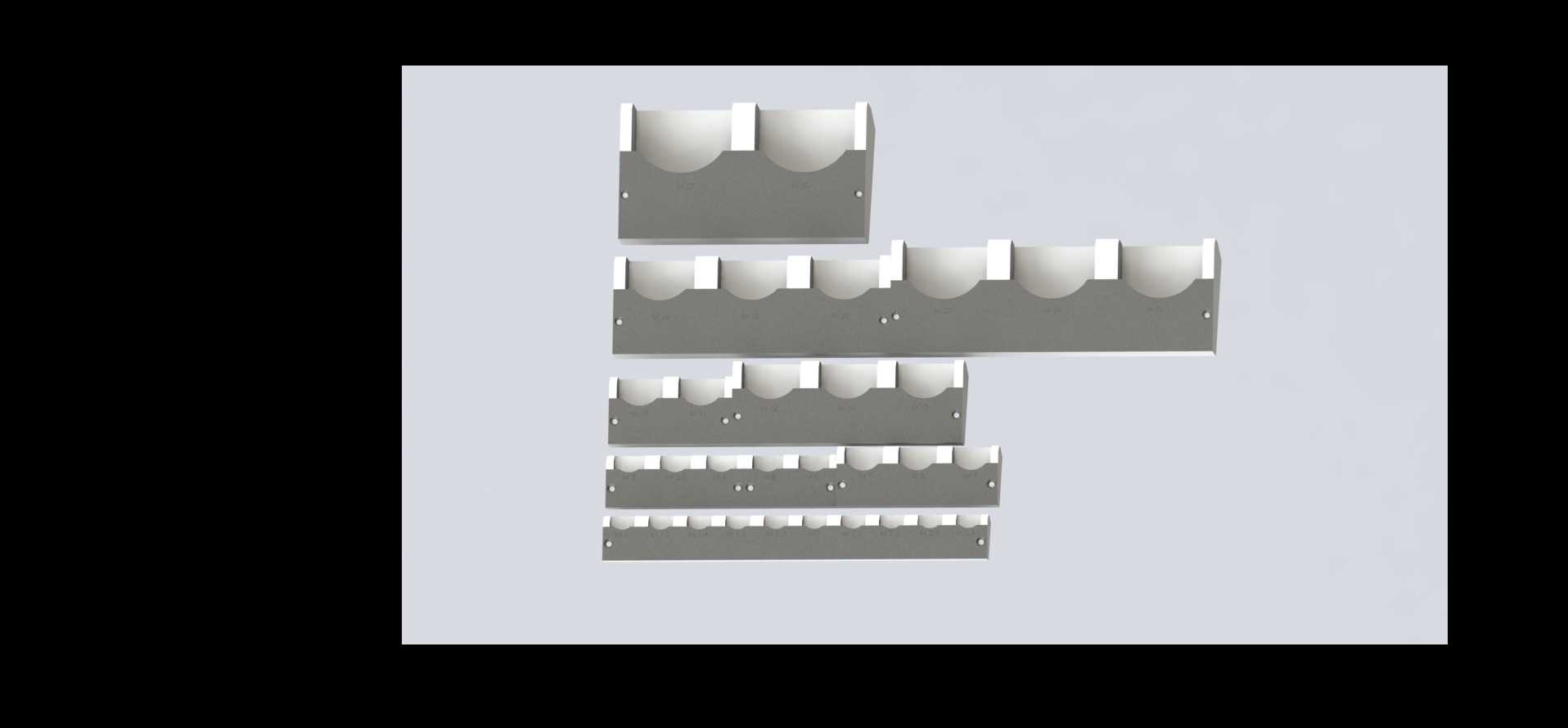

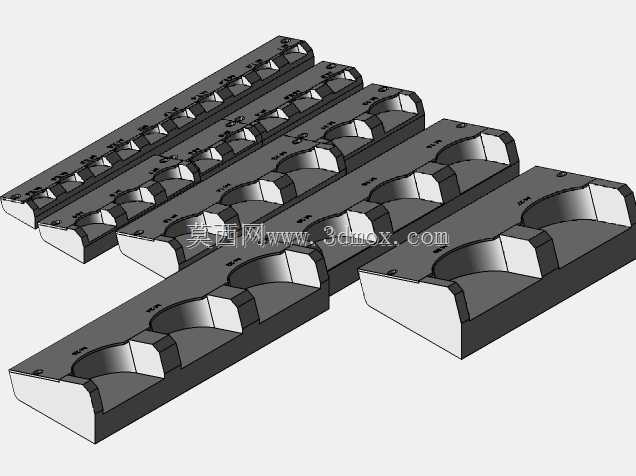

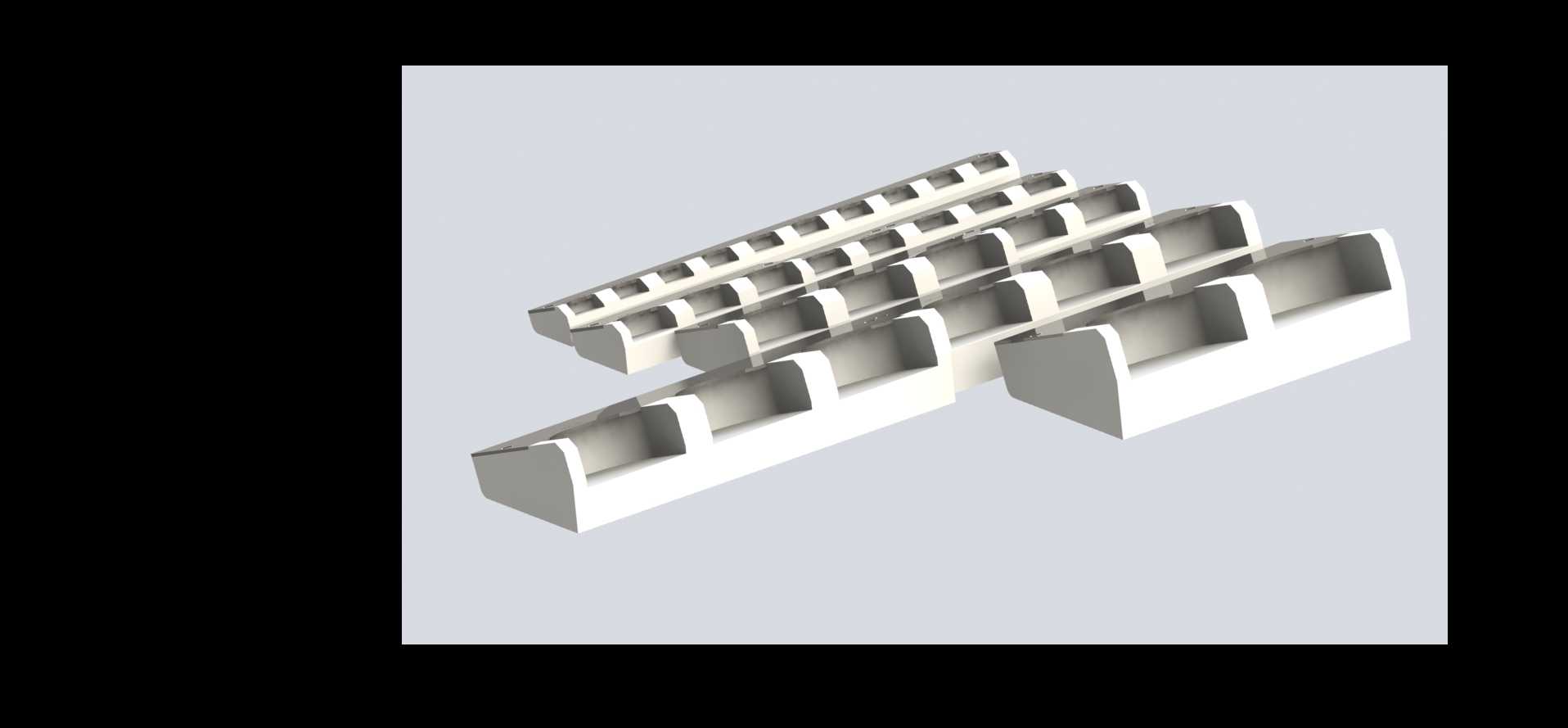

　　这套阶梯式多工位定位结构，主要面向精密组装、传感器校准、小尺寸零部件批量加工的产线工位场景，在消费电子零部件组装、小型传感器生产调试、精密五金件批次检测工序中，能够同时完成多组工件的精准定位，避免单工位反复装夹带来的效率损耗与定位误差累积。从结构形态来看，整体采用层叠阶梯式排布，每一级台阶都设置了对应圆弧定位槽，槽口的弧度匹配待定位工件的外轮廓曲率，能够限制工件的径向窜动与轴向偏移，相邻工位之间保留了足够的操作间隙，方便作业人员取放工件，也给自动化取料机构预留了运动避让空间，不会出现相邻工位工件干涉、取料剐蹭的问题。设计过程中优先考虑了定位基准的统一性，所有定位槽的加工基准都与工装底部的安装基准面重合，底部安装面做了平面度公差约束，

　　安装到工作台面时不需要额外做基准找正，直接通过侧边的定位销孔完成快速固定，安装边界控制在常规小型工装的适配范围内，能够直接固定在标准尺寸的流水线工位台、检测台架上，不需要额外改造安装台面。每一级阶梯的高度差经过反复校核，对应不同工序的操作高度需求，靠前的低阶工位适配上下料操作，减少作业人员抬臂幅度，靠后的高阶工位适配检测、点胶、压装等需要垂直操作空间的工序，操作时不会被前序工位的结构遮挡视线。定位槽的边缘做了微小的倒角导向设计，工件放入时能够顺着倒角滑入定位位置，不需要刻意对准槽位，降低装夹的操作难度，即使是新上岗的作业人员也能快速完成工件放置，减少装夹辅助时间。结构的壁厚设置兼顾了刚性与轻量化需求，长期承受工件放置的冲击、

　　压装工序的下压力时不会出现形变，整体重量控制在单人可搬运的范围内，产线换型时可以快速完成工装更换，不需要借助吊装设备。相邻定位槽之间的分隔筋做了加强处理，避免长期使用后出现筋位变形、槽位间距偏移的问题，分隔筋的厚度经过优化，既保证结构强度，也尽可能压缩相邻工位的间距，在有限的安装面积内排布更多工位，提升单批次处理的工件数量。这套结构没有设置复杂的夹紧机构，依靠轮廓定位完成工件的位置约束，适配不需要大夹紧力的组装、检测、标识工序，工件取放没有额外的操作步骤，相比带压紧结构的工装，操作效率能够提升40%以上，同时减少了压紧机构带来的工件表面压伤风险，适配表面质量要求高的精密零部件加工场景。在实际产线应用中，

　　这类阶梯定位工装常配合视觉检测设备、点胶设备、激光标刻设备使用，工装固定在设备工作台面后，所有工位的位置坐标可以一次性录入设备程序，批量作业时设备按照预设坐标依次完成每个工位的加工动作，不需要每次更换工件后重新找正位置，大幅提升设备的有效作业时间。结构的边角位置都做了圆角处理，没有尖锐的毛刺棱角，避免作业过程中划伤操作人员或者刮花工件表面，符合产线工装的安全设计要求。底部安装面预留了通用的安装孔位，适配不同规格的T型槽工作台、螺纹孔安装台面，不需要额外加工转接板就可以完成固定，降低了工装的适配成本。
