传感器装配定位工装模具结构设计

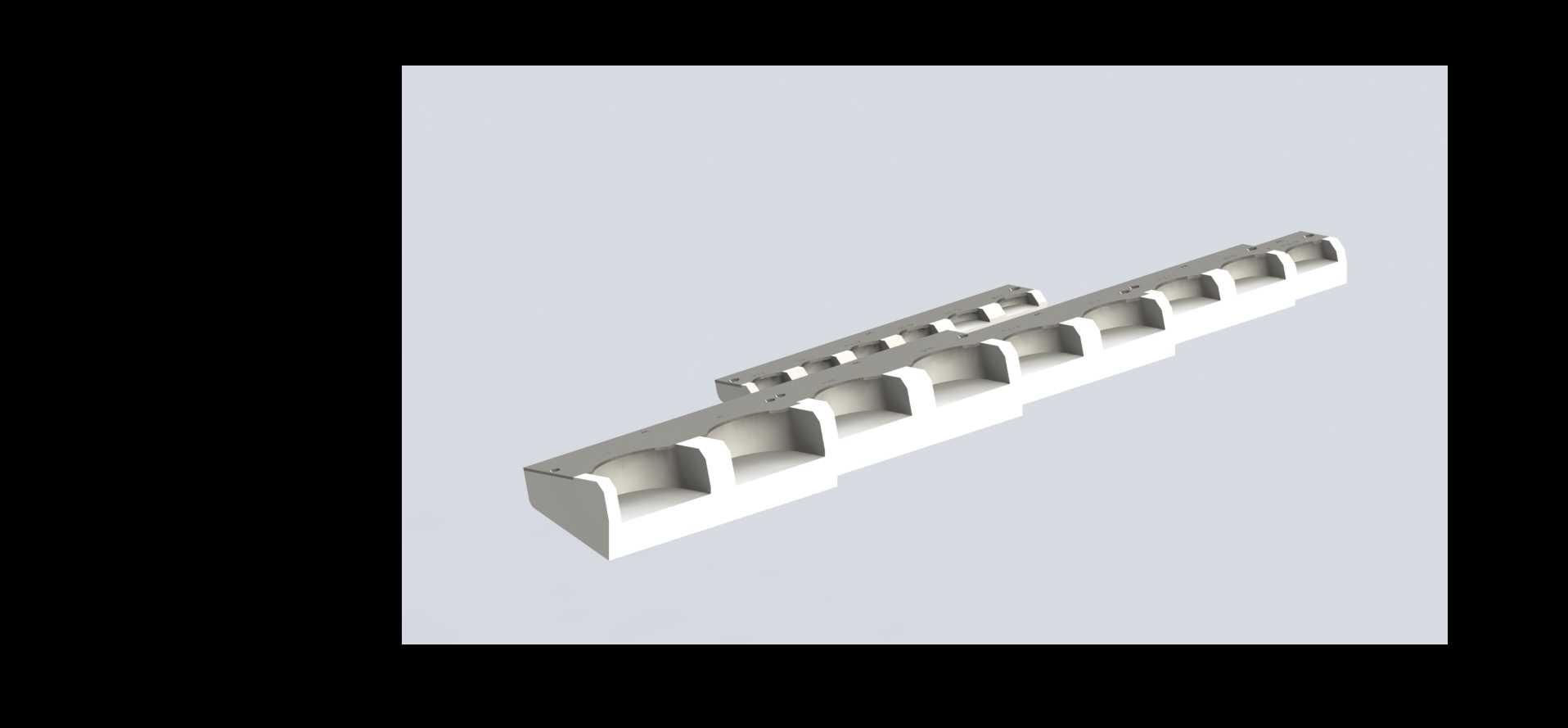

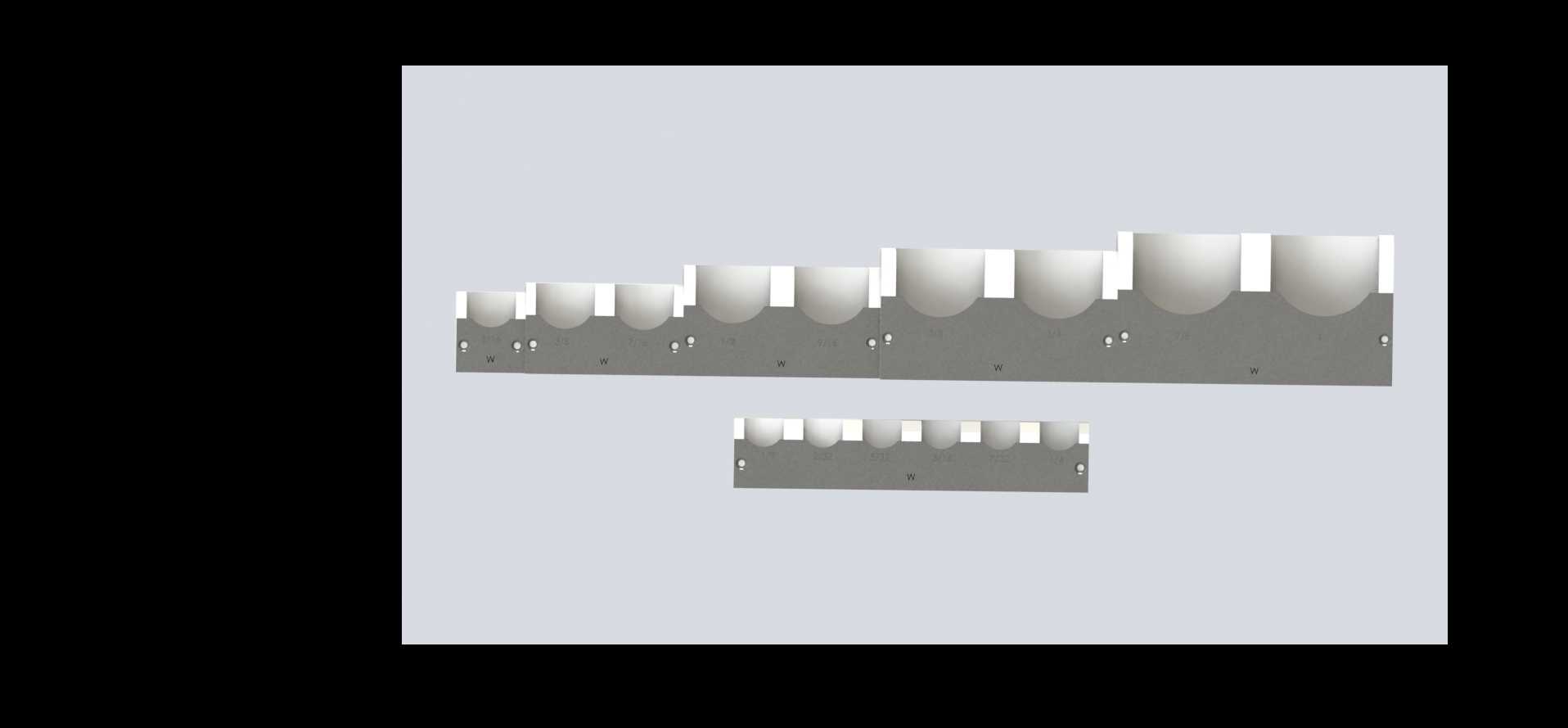

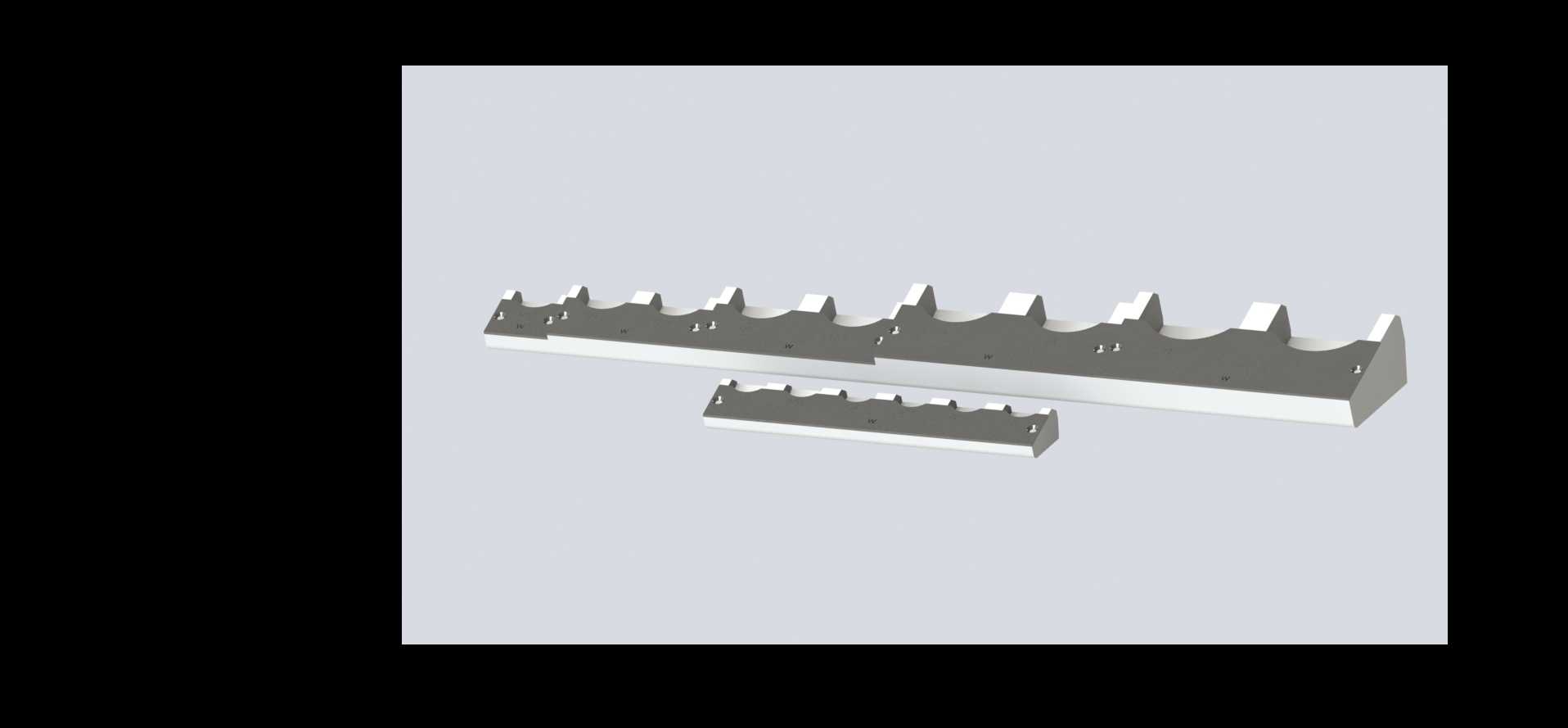

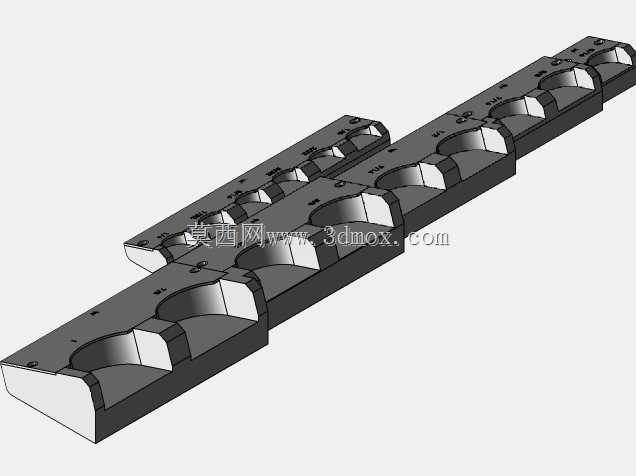

　　这套工装模具主要面向传感器批量装配工序的定位需求，在传感器生产的封装、引脚校准、外壳压合环节中，承担工件的精准承托与位置固定作用，避免装配过程中工件偏移导致的引脚错位、封装胶溢出、配合间隙超差等常见不良问题。从结构设计来看，整套模具分为长短两个配套模条，长模条设置多组连续定位型腔，单条可同时容纳8个待装配传感器工件，短模条对应设置4组同规格型腔，可适配小批量试产、补产的灵活排产需求，无需动用整条长模条占用工位空间。每个定位型腔的轮廓完全匹配传感器外壳的非规则外形，型腔侧壁预留0.02mm的装配间隙，既保证工件放入与取出的顺畅度，又能将工件的水平位移量控制在装配公差允许范围内，型腔底部设置深度1.2mm的沉台，承托传感器外壳的基准面，

　　避免装配施压过程中外壳受力变形。模条主体采用平直长条式结构，安装边界可适配常规流水线工位的标准治具安装槽，长模条总长度适配300mm间距的工位固定孔位，宽度控制在80mm，可直接嵌入现有装配台的通用治具固定槽，无需额外改造工位台面，短模条长度为长模条的二分之一，可并排布置在同一工位上，满足不同批次的产能排布需求。模条的非定位面做了2°的拔模斜度处理，长期使用过程中不会因为胶渍、灰尘堆积导致工件卡滞，型腔边缘做了R0.3mm的圆角过渡，避免取放工件时刮伤传感器外壳的喷涂表面。在实际产线应用中，这套模具可配合手动压合设备、半自动点胶设备使用，工件放入型腔后，可直接完成引脚与PCB板的对位压装、外壳密封胶的涂布固化、

　　标识点的激光打标等多道工序，无需反复装夹工件，单工位的装配效率可提升40%以上，同时能将装配位置的一致性偏差控制在0.05mm以内，大幅降低后续校准工序的调整工作量。设计过程中针对传感器外壳的分型面位置做了专门的避空处理，型腔对应外壳分型线的位置设置0.5mm宽的避让槽，避免外壳合模产生的飞边顶住型腔底面，导致工件放置不平影响装配精度，模条两端设置了直径5mm的定位销孔，可与配套的压合工装导柱配合，保证压合过程中上下模的对位精度，避免压头偏位压损工件。模条的上表面除定位型腔外，其余区域做了磨砂防滑处理，操作人员取放工件时不会因为模面光滑导致工件滑落，同时磨砂面不易残留胶渍，日常维护只需用无尘布擦拭即可，无需频繁拆解清洗。

　　针对不同规格的同系列传感器，这套模具的型腔排布间距保持统一，后续衍生型号开发时，只需更换对应型腔的镶件即可适配新的工件规格，模条主体可重复利用，降低工装的迭代成本。在装配精度验证环节，这套模具的定位重复精度可达0.01mm，完全满足传感器类产品装配时的位置度要求，不会因为反复装夹产生累积误差，连续生产1000件次后，定位精度的衰减量不超过0.02mm，符合产线长期连续使用的稳定性要求。模条的整体厚度设置为20mm，具备足够的结构刚性，压合过程中不会产生挠曲变形，即使在15kg的压合力作用下，模条中部的形变量也不超过0.005mm，不会影响工件的装配平面度。长短模条配套使用的设计，也能适配不同订单量的生产需求，大批量量产时同时使用两条长模条，可实现工位上的工件轮换，即一条模条在压合工位作业时，另一条模条可在上下料工位完成工件摆放，减少设备等待时间，小批量生产时单独使用短模条，减少工件摆放的空行程，提升小批次订单的换产效率。
