传感器装配用定位工装夹具结构

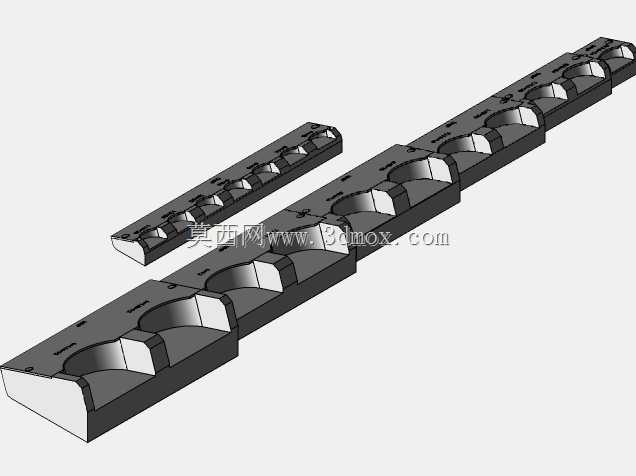

　　在传感器批量装配的产线环节里，这类带多工位定位槽的工装是工位上最常用的定位载体，很多人做传感器组装工位设计的时候，容易忽略工装定位槽和待装工件的轮廓匹配度，最后要么装夹取件效率低，要么定位偏差导致后续点胶、引脚焊接的位置超差。这套工装做了长短两个配对的定位条结构，长条形主体上均匀排布的弧形定位槽，是完全匹配传感器外壳的圆弧轮廓做的仿形设计，每个槽位的侧边都做了0.1mm的让位倒角，既可以保证工件放入的时候不会因为边缘磕碰产生毛刺，也能让工件落位后自然卡紧在槽内，不需要额外的夹紧机构就能限制工件的横向和纵向窜动，在手工装配或者半自动工位上，能省掉不少装夹锁紧的辅助时间。

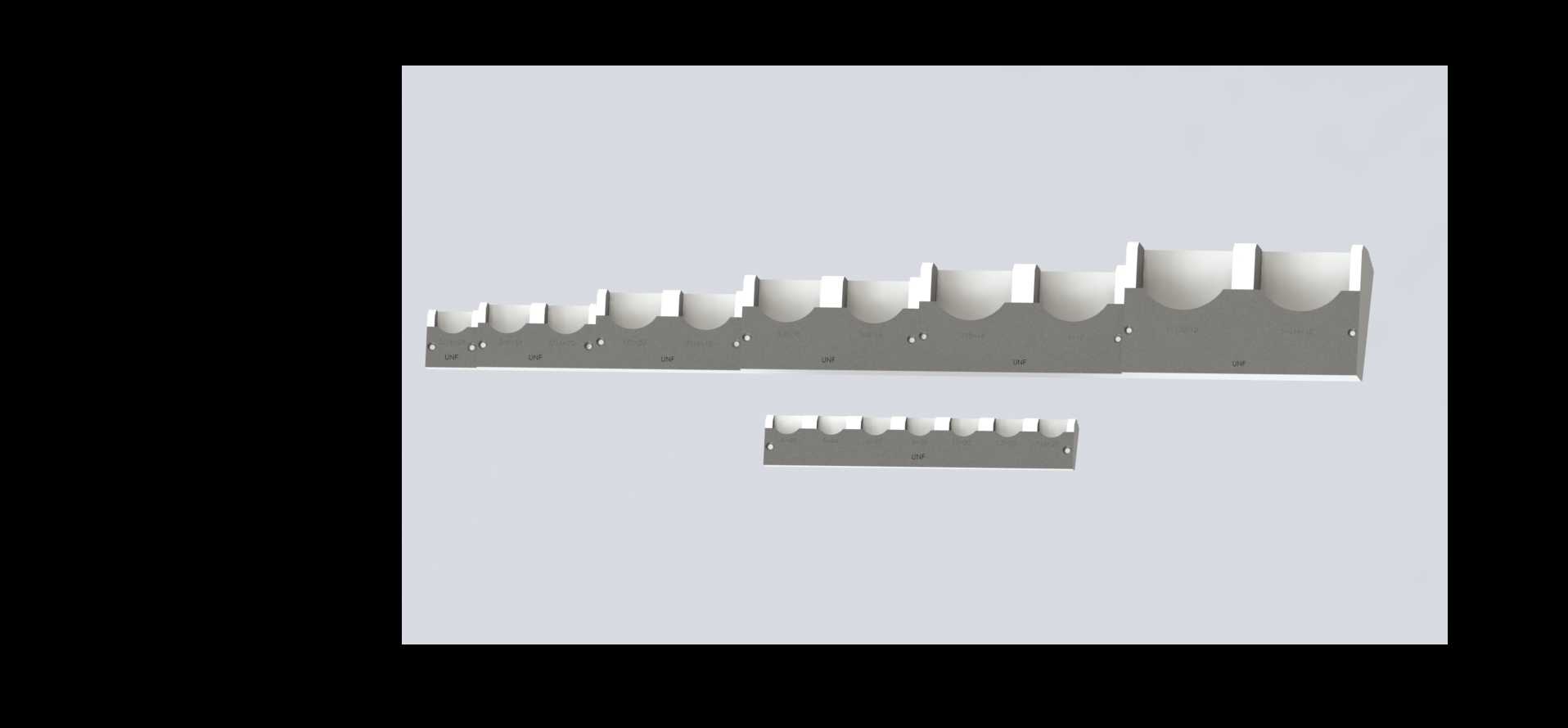

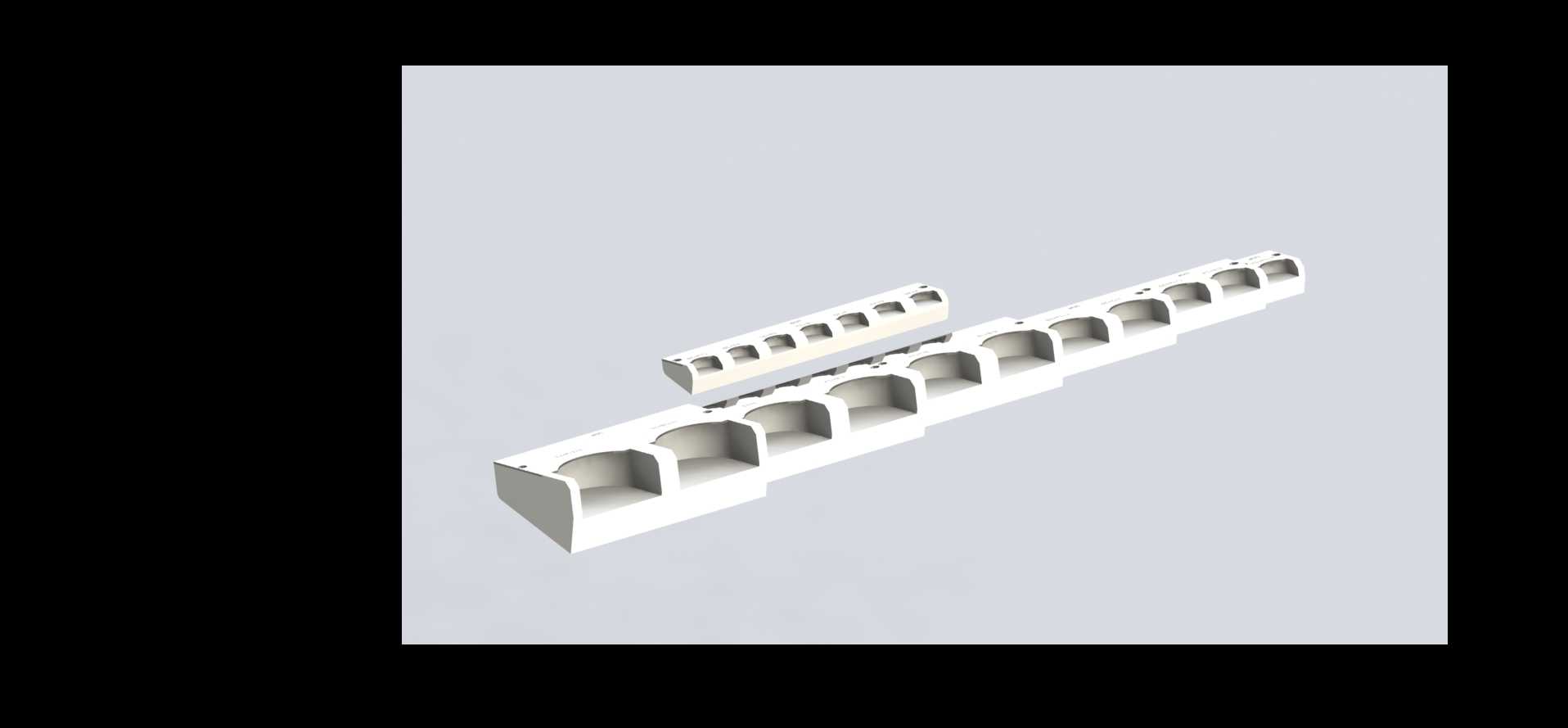

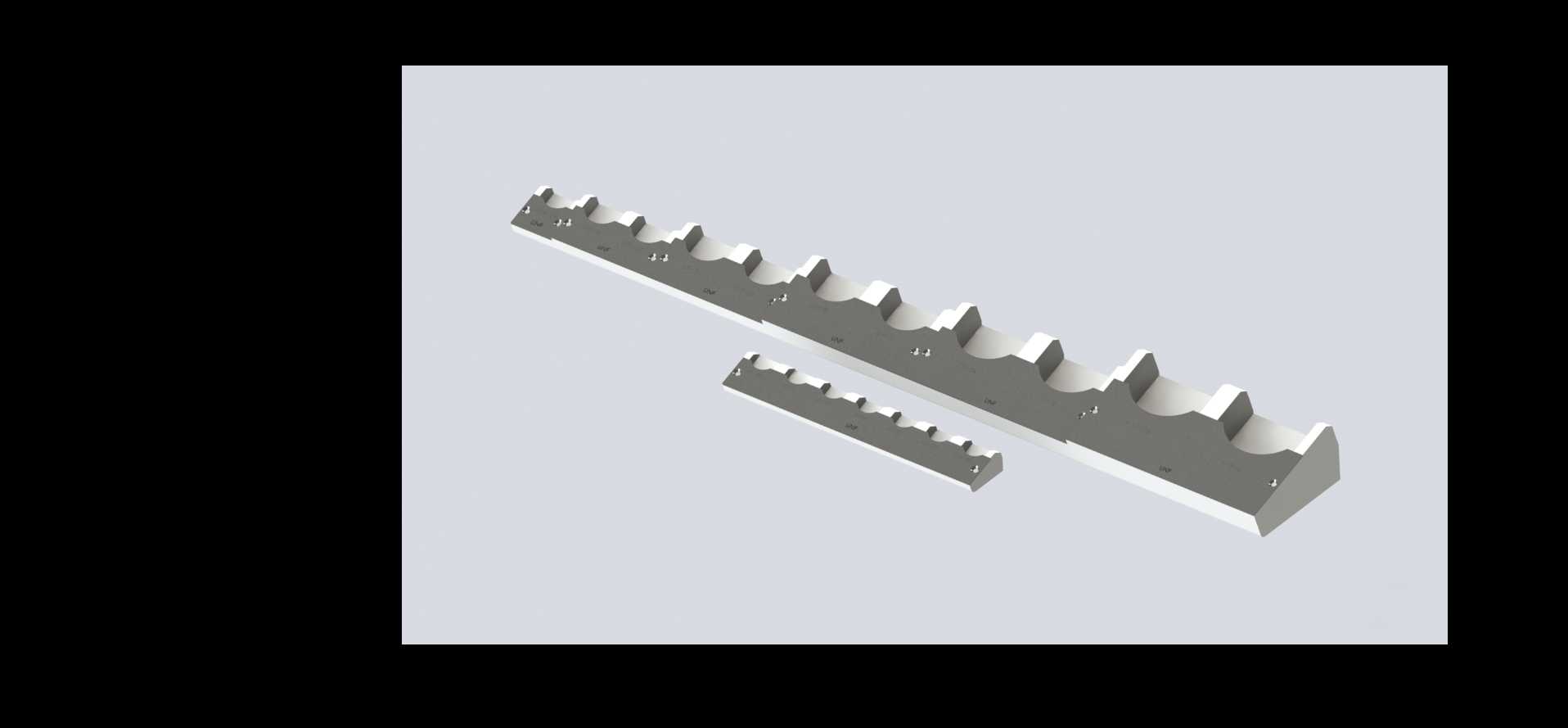

　　从结构设计的逻辑来看，这套工装没有做复杂的快换或者气动夹紧结构，就是针对小尺寸圆柱类、带圆弧外壳的传感器装配场景做的极简设计，工装的基准底面做了整体平磨处理，平面度控制在0.02mm以内，不管是放在流水线的工作台面上，还是固定在半自动装配设备的安装基板上，都不需要额外做调平处理，直接靠底面的平面度就能保证所有槽位的定位基准统一。长短两个定位条的槽位间距是完全一致的，长工装可以适配整排10个以上工件的批量预装，短工装可以用来做返修或者小批量试装的工位，两个工装的定位槽轮廓公差保持一致，工件在两个工装上转序的时候不需要重新调整定位，能减少转序过程中的对位误差。

　　实际使用的时候，这类工装主要用在传感器的外壳预装、引脚焊接、胶体固化、外观检测这几个工位，每个定位槽的深度是按照传感器外壳直径的三分之一设计的，既不会因为槽太深导致取件的时候手指抠不到工件，也不会因为槽太浅导致工件放进去之后歪倒，槽与槽之间的间隔留了12mm的操作空间，不管是用电烙铁焊接引脚，还是用点胶头打固定胶，操作的时候都不会碰到相邻工位的工件。工装的两端做了45度的倒角处理，没有尖锐的棱角，操作人员长时间拿取工装的时候不会刮伤手套或者手部，侧边的基准面可以靠在工位的定位挡条上，每次把工装放到工位上的时候，只要推到贴紧挡条就能保证所有槽位的位置和设备的作业头对齐，不需要每次都重新找正位置。

　　从安装边界来看，长工装的整体长度适配常规流水线工位的托盘尺寸，宽度控制在80mm以内，不管是放在标准的铝型材工作台上，还是放在小型装配设备的移动滑台上，都不会超出安装面的边界，工装的厚度是15mm，整体采用硬质铝合金加工，重量轻，操作人员单手就能拿取转移，表面做了硬质阳极氧化处理，长时间和工件摩擦也不会产生铝屑掉落到工件内部，避免传感器组装的时候混入金属碎屑导致的电路短路问题。短工装的长度是长工装的三分之一，适合放在桌面的返修工位，不占用过多的操作空间，两个工装的定位槽中心距完全一致，如果后续要扩展成多工位的自动装配线，也可以直接把多个工装并排安装在输送线上，不需要重新设计槽位位置，能直接兼容现有自动点胶、自动焊接设备的作业间距。

　　很多新手设计这类装配工装的时候，容易把定位槽的公差做的过紧，觉得定位越紧精度越高，实际上批量生产的时候，传感器外壳本身的注塑尺寸有±0.05mm的公差，如果工装槽的公差做到0.02mm以内，很多工件放进去就会卡住，取件的时候需要用工具撬，反而会刮伤工件外壳，这套工装的定位槽和工件之间留了0.08mm的间隙，工件放进去之后可以用手指轻松拨动，但是不会自己掉出来，既保证了定位精度满足装配要求，也兼顾了取放的效率。另外工装的底面没有做多余的安装孔，如果是固定在设备上使用，可以根据实际的安装孔位自己打孔固定，不会因为预制的安装孔位不匹配导致工装无法安装，适配性更强，不管是小批量的手工生产场景，还是中等批量的半自动生产场景，都能直接投入使用。
