多工位定位工装夹具结构设计

　　在精密零部件批量加工、传感器组件装配这类对工位一致性要求极高的生产场景里，这类多槽位一体式工装的应用占比一直不低，尤其是涉及到圆柱类、半圆弧面工件的定位装夹环节，传统单工位夹具换件频次高、重复定位误差累积的问题很容易拖慢产线节拍，而这类沿长度方向排布多组成型定位槽的工装结构，刚好能匹配小尺寸工件批量装夹的加工需求。从实际使用场景来看，这类工装常被布置在铣削工位、点胶装配工位或者尺寸检测工位的工作台面上，依靠底部的平直基准面完成与设备工作台的贴合固定，部分工况下会在工装两端设计对应的锁付孔位，通过内六角螺丝直接锁紧在T型槽工作台上，也有适配快换板的安装场景，会在工装底面加工定位销孔，配合零点快换系统实现整组工装的快速切换，减少换型等待时间。

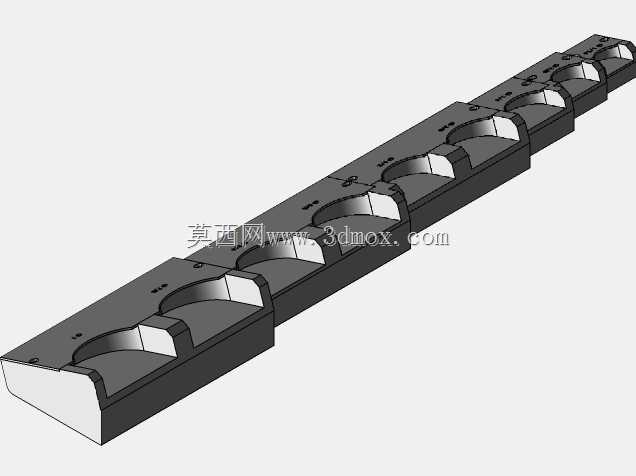

　　从功能特性上看，这款工装的核心作用是为同规格的待加工工件提供统一的定位基准，每一组定位槽的轮廓都和待装夹工件的外轮廓做了仿形匹配，槽型的圆弧半径、相邻槽位的中心距都经过公差匹配，既能保证工件放入后不会出现径向窜动，也能让每个工位的工件位置保持一致，避免加工过程中因为工件移位导致的尺寸超差。和分体式多工位夹具不同，这款工装采用一体式基体加工成型，没有额外的活动压块或者调节结构，整体刚性更强，在承受铣削力或者装配压合力的时候不会出现结构形变，适合切削负载不大但定位精度要求高的精加工工序，比如传感器外壳的端面铣削、引脚裁切工位，或者是小型圆柱结构件的点胶固化工位，一次装夹就能完成整排工件的加工作业，不需要反复拆装单个夹具。

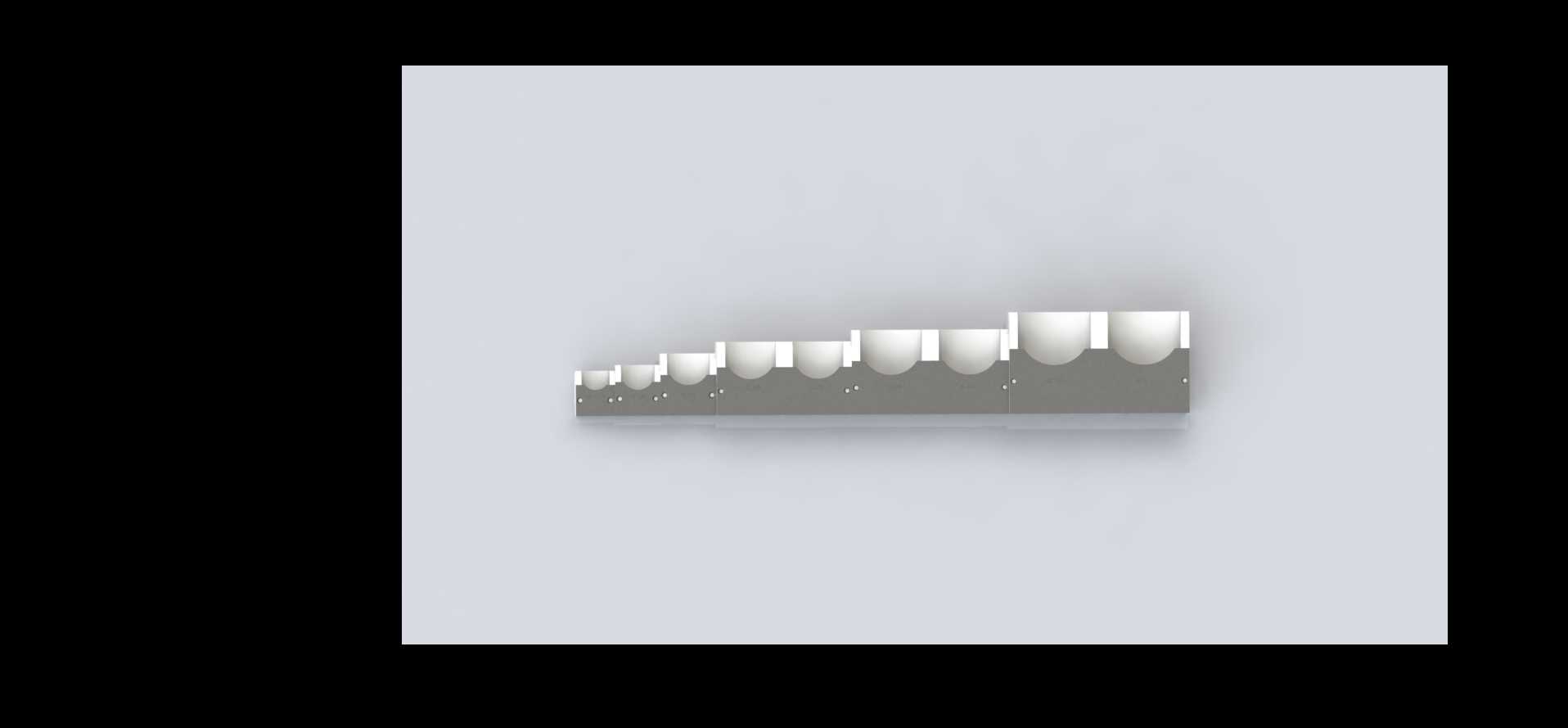

　　设计这类工装的时候，首先要确认的是基准面的平面度要求，工装底部的安装基准面和上部定位槽的位置度公差需要控制在0.02mm以内，才能保证安装到设备上之后，所有槽位的中心高度保持一致，避免出现同一批次工件加工深度不一致的问题。槽型的设计上，没有采用全包裹的型腔结构，而是采用半开放的圆弧槽设计，一方面是方便工件的取放，操作人员可以直接从上方将工件放入槽位，加工完成后也能快速取件，不需要额外的拆卸动作；另一方面半开放结构能给加工刀具或者装配执行端留出足够的作业空间，不会因为工装侧壁的干涉导致刀具无法走到加工位置。相邻槽位之间的隔断筋厚度也经过受力核算，既要保证筋位有足够的强度承受装夹和加工过程中的侧向力，不会因为反复受力出现断裂变形，也要尽可能压缩筋位宽度，在有限的工装长度内容纳更多的装夹工位，提升单批次的加工容量。

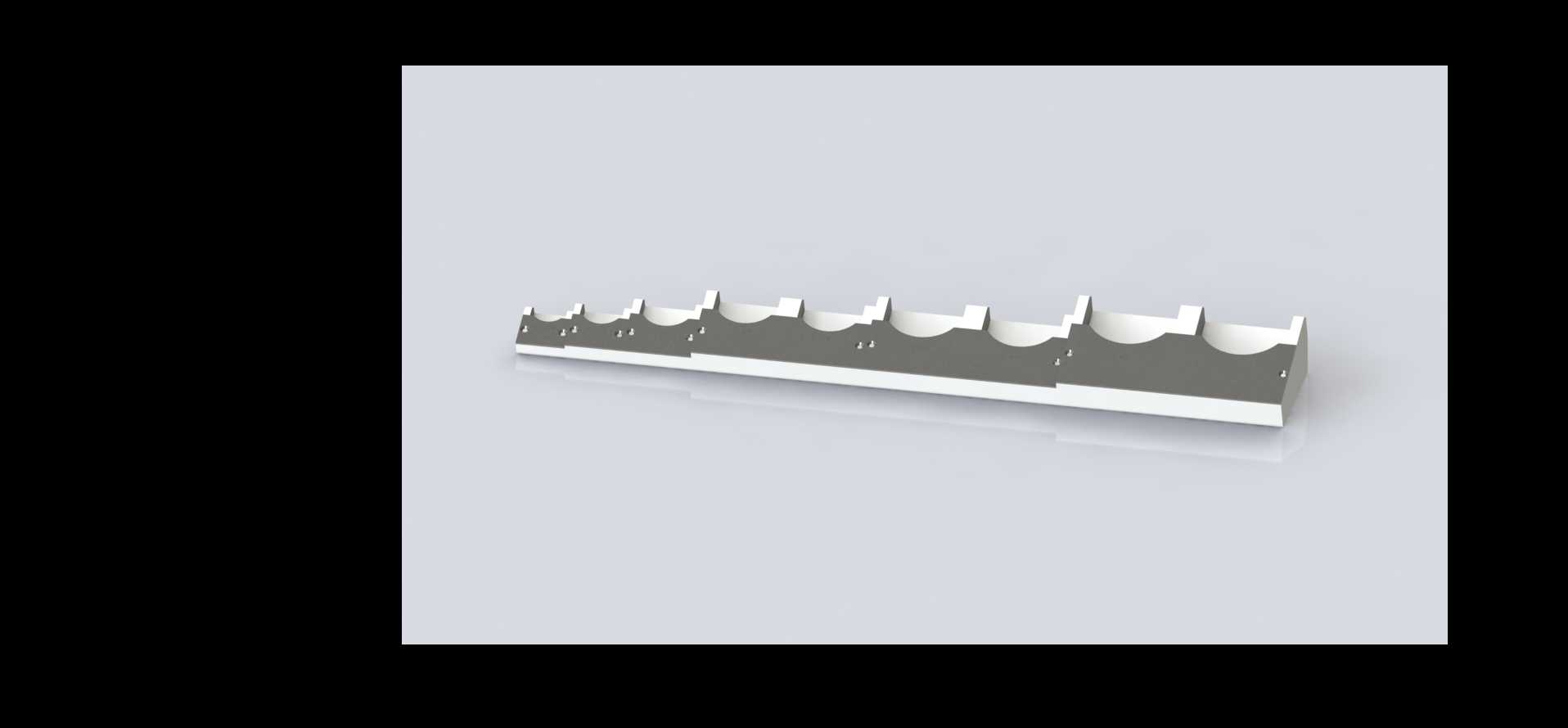

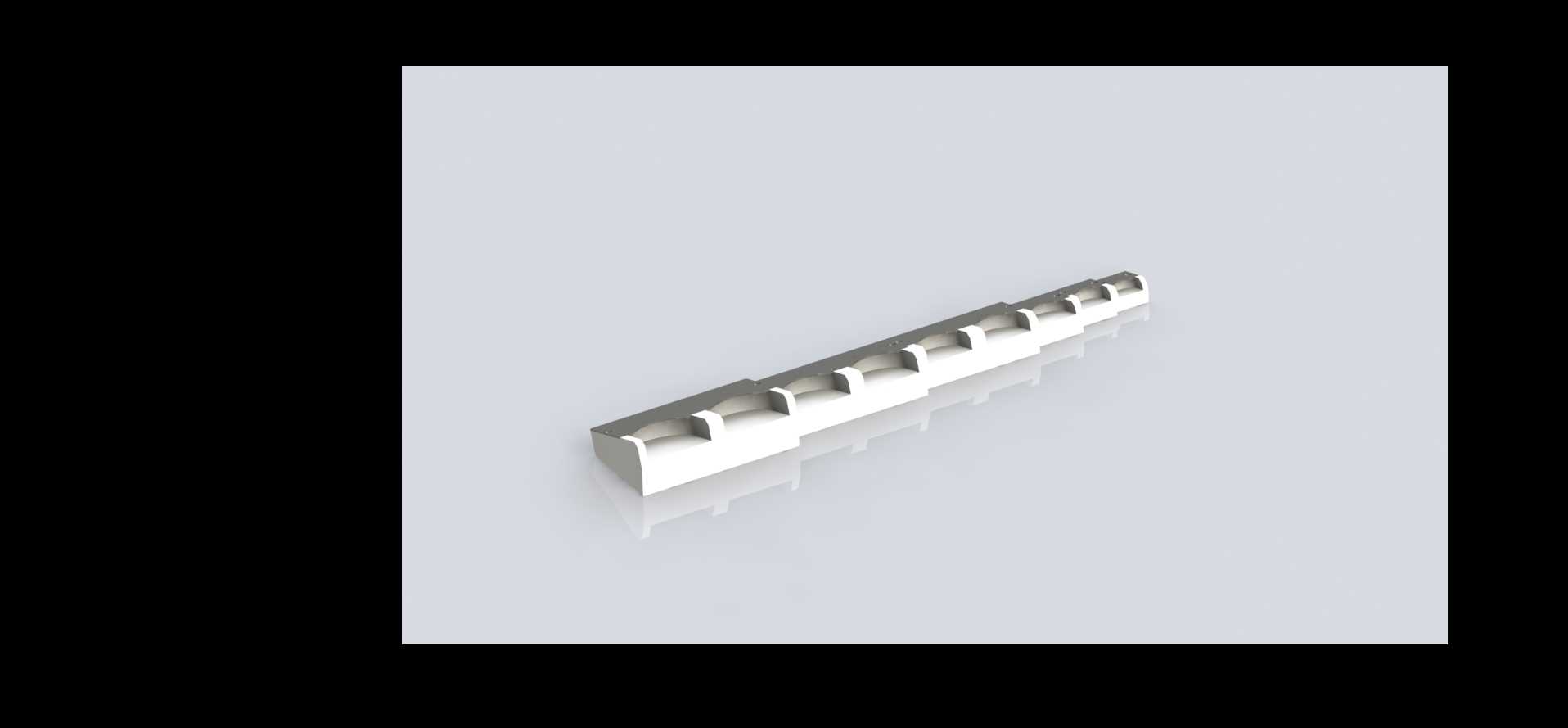

　　从安装边界来看，这款工装的整体外形为长条式矩形结构，长度方向的尺寸根据排布的工位数量确定，宽度方向只需要比工件的最大外径宽出两侧的壁厚余量即可，不会占用过多的工作台面空间，对于工作台行程有限的小型加工设备或者桌面型装配设备来说，这种窄长型的工装结构适配性更强。工装的高度设计也做了针对性优化，定位槽的深度控制在工件直径的三分之一到二分之一之间，既保证工件放入后不会侧翻，也不会因为槽深过大导致工件取放困难，同时工装整体高度不会过高，避免加工时刀具悬伸长度过长带来的刚性下降问题。两端的结构做了倒角处理，没有尖锐的棱角，避免操作人员上下料的时候被划伤，也能减少工装安装时和周边设备部件的磕碰。在实际投产前，这类工装的定位槽工作面一般会做表面硬化处理，提升耐磨性能，因为批量生产过程中工件反复取放会对槽面造成磨损，硬化处理后能延长工装的使用寿命，长期使用也能维持稳定的定位精度，不会因为槽位磨损变大导致工件定位间隙超差。
