传感器装配用定位设置模具结构

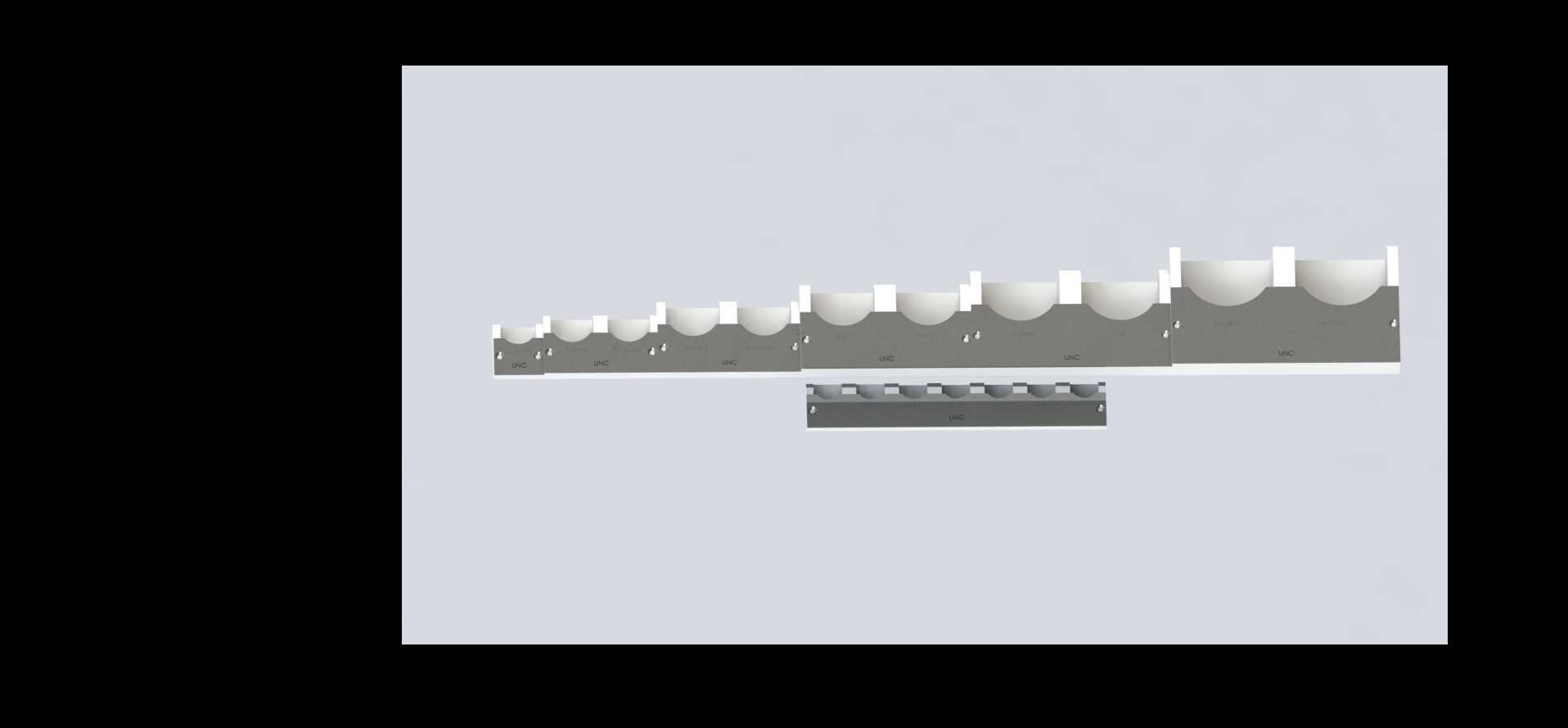

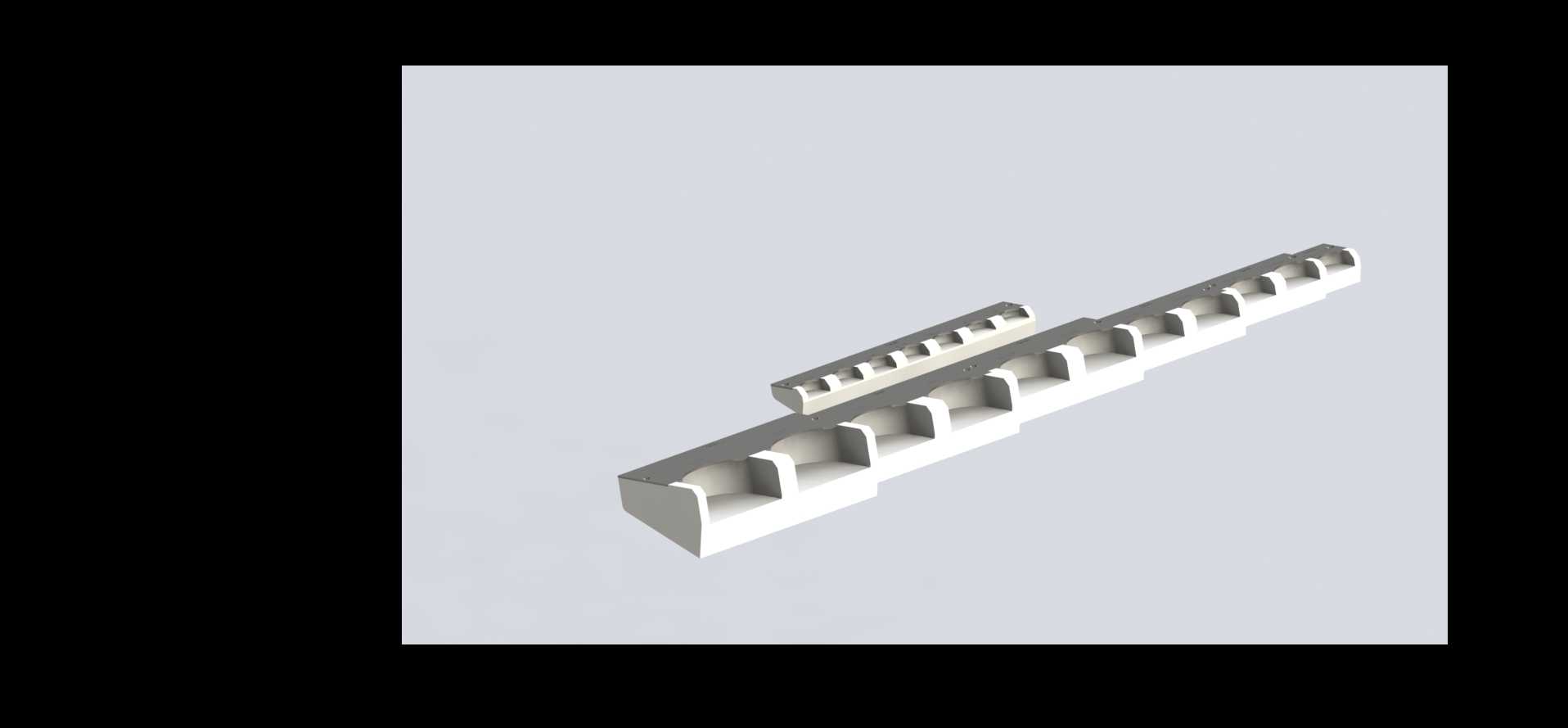

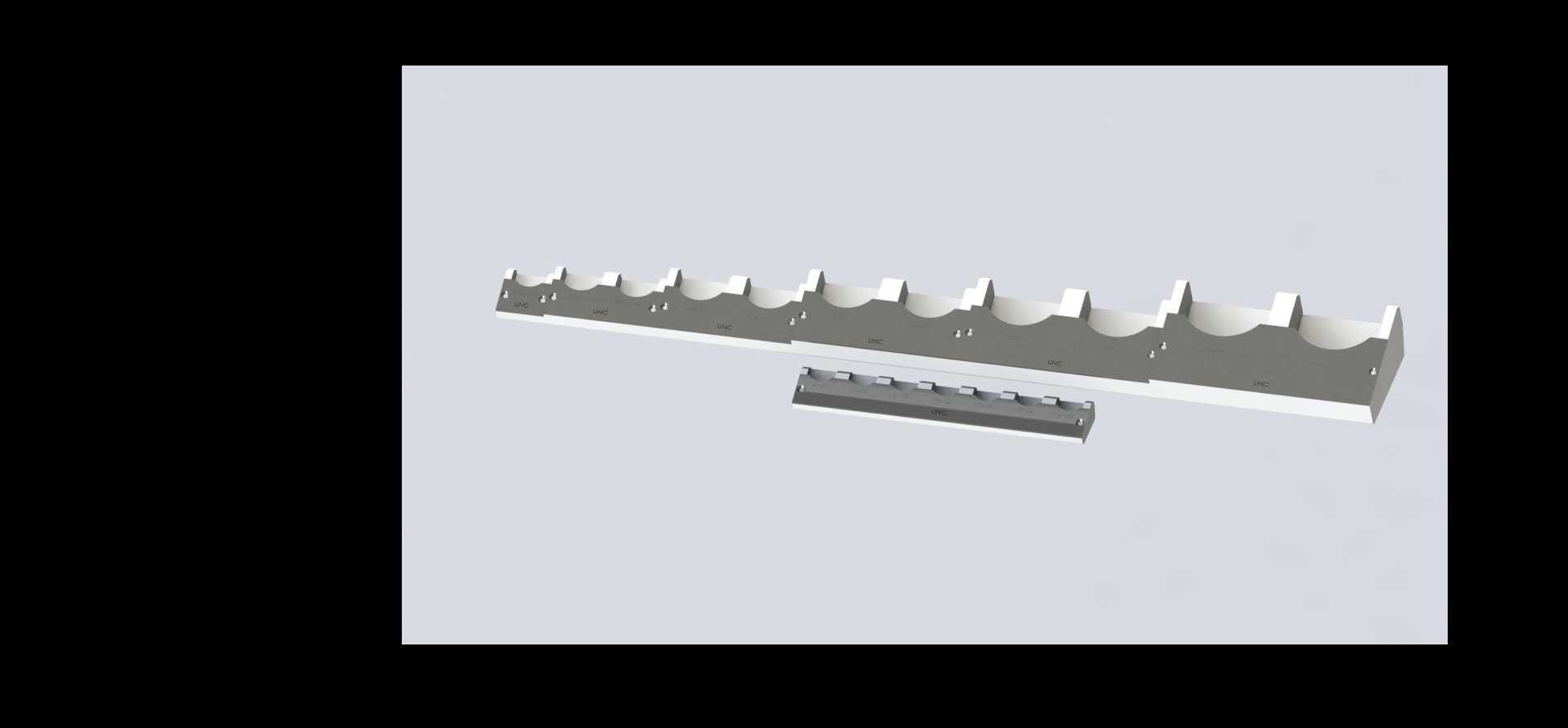

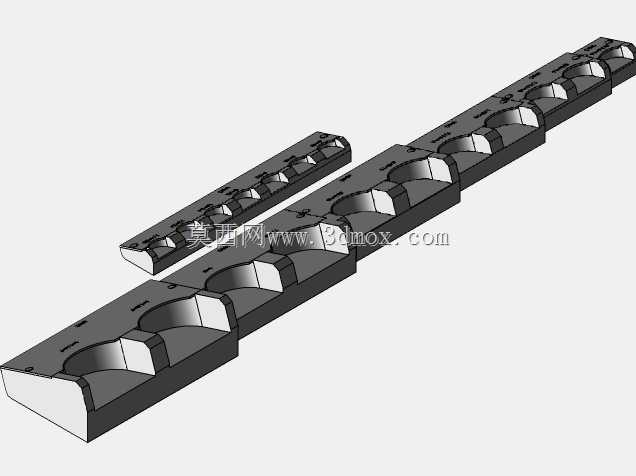

　　这套模具结构主要面向传感器批量装配工序的定位需求设计，在传感器生产的中段组装环节，需要将多个感应元件、接线端子与外壳基体完成精准对位压合，常规的手工对位方式容易出现元件偏移、压合深度不一致的问题，直接影响传感器的感应精度与成品密封性能，这套模具正是为解决该类工序痛点开发的定位工装。从结构组成来看，模具分为上下两个配合组件，上模体开设多组连续的半圆弧定位槽，槽型轮廓与传感器外壳的圆柱段轮廓完全匹配，每段定位槽侧边预留了引脚避让缺口，避免压合过程中碰伤传感器的金属接线引脚；下模体对应设置等间距的定位凸台，凸台高度与传感器外壳的底部安装槽深度匹配，合模时凸台嵌入外壳底部槽体完成周向定位，不会出现装配过程中的壳体转动错位。

　　设计阶段优先考虑了批量生产的换型便捷性，上下模体的安装基准边统一采用12mm宽度的平直定位边，可直接适配常规工装台的T型槽安装尺寸，不需要额外加工转接板就能完成固定；定位槽的间距公差控制在±0.02mm范围内，保证每一个工位的传感器装配位置一致性，适配自动化压装设备的送料节拍，不需要针对每个工位单独做位置校准。在实际使用场景中，这套模具可同时完成8个传感器组件的预定位与压合导向，操作人员或自动送料机构只需将传感器外壳依次放入下模凸台，再将感应元件对准外壳安装位放置，合模过程中上模的定位槽会自动校正元件的倾斜偏移，引导元件压入到指定深度，相比单工位逐个装配的方式，装配效率可提升6倍以上，同时能将元件压合深度的偏差控制在0.

　　05mm以内，避免因压合过深损坏内部感应芯片，或是压合过浅导致外壳密封不严的问题。模具的边角位置都做了R1.5的倒角处理，没有尖锐的加工棱角，避免操作人员上下料过程中被划伤；定位槽的表面粗糙度控制在Ra1.6，既保证定位精度，也不会因为表面过于粗糙刮伤传感器外壳的喷塑表层。上下模体合模时的导向依靠侧边的两个定位销完成，销孔配合采用H7/g6的间隙配合，合模过程无卡滞，长期使用后定位销出现磨损时，可直接更换标准件销钉快速恢复精度，不需要对模体本身做二次加工。考虑到传感器装配车间可能存在少量助焊剂、密封胶滴落的情况，模体表面做了硬质阳极氧化处理，胶液滴落后不会粘连在模体表面，日常清理只需用干布擦拭即可，不会残留污渍影响后续定位精度。

　　模体的整体长度适配常规300mm行程的小型气动压床，安装孔位间距与市面通用压床的工作台孔位完全匹配，不需要重新打孔就能完成安装固定，下模体底部预留了2mm深度的沉渣槽，装配过程中产生的少量碎屑会落入槽内，不会垫在传感器外壳底部导致装配高度偏差，日常维护时只需定期清理沉渣槽内的碎屑即可，不需要每次装配前都擦拭整个模体工作面。在功能拓展性上，定位槽的尺寸可根据不同规格的传感器外壳做快速替换，模体的基体部分采用通用设计，只需更换带有对应槽型的模条就能适配不同直径的传感器产品，不需要重新制作整套模具，能大幅降低多品种小批量传感器生产的工装投入成本。
