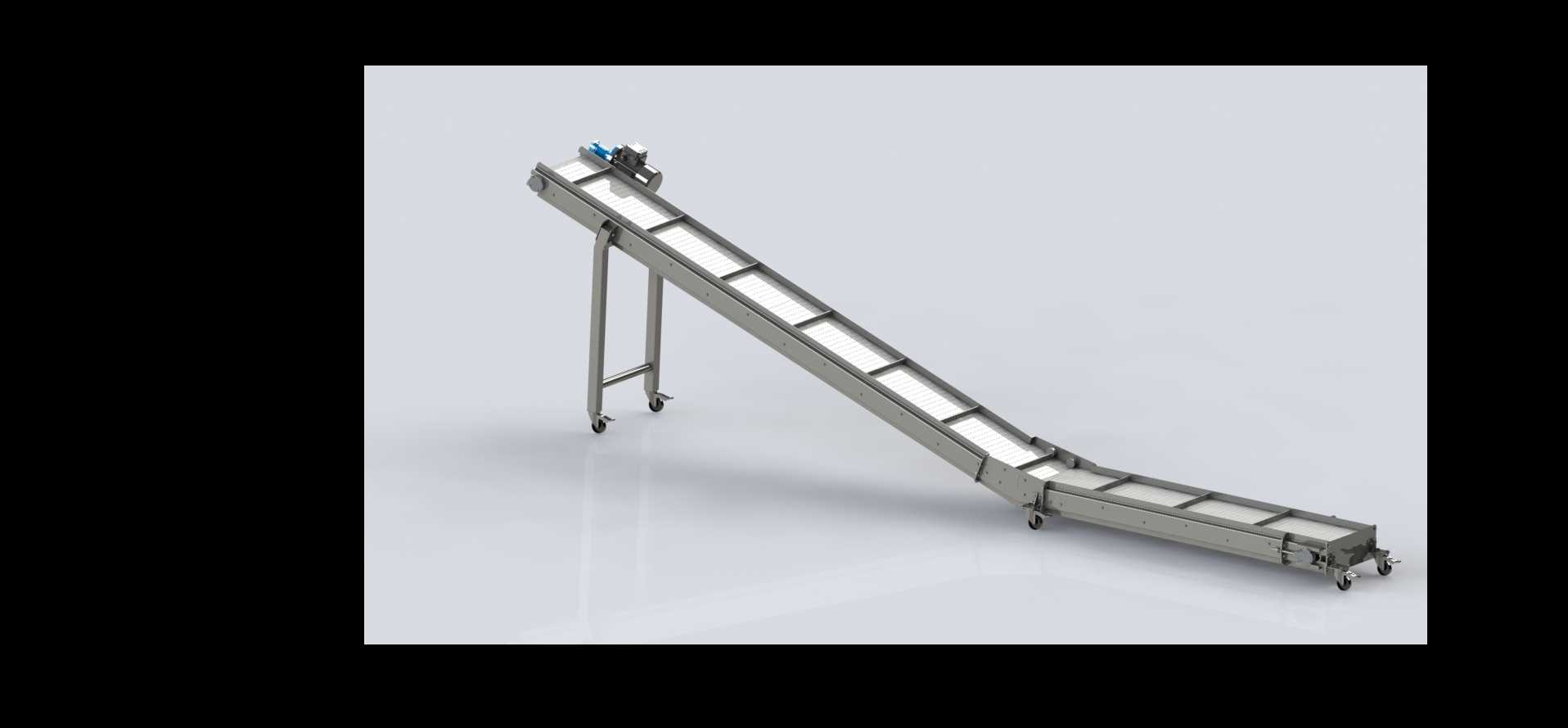

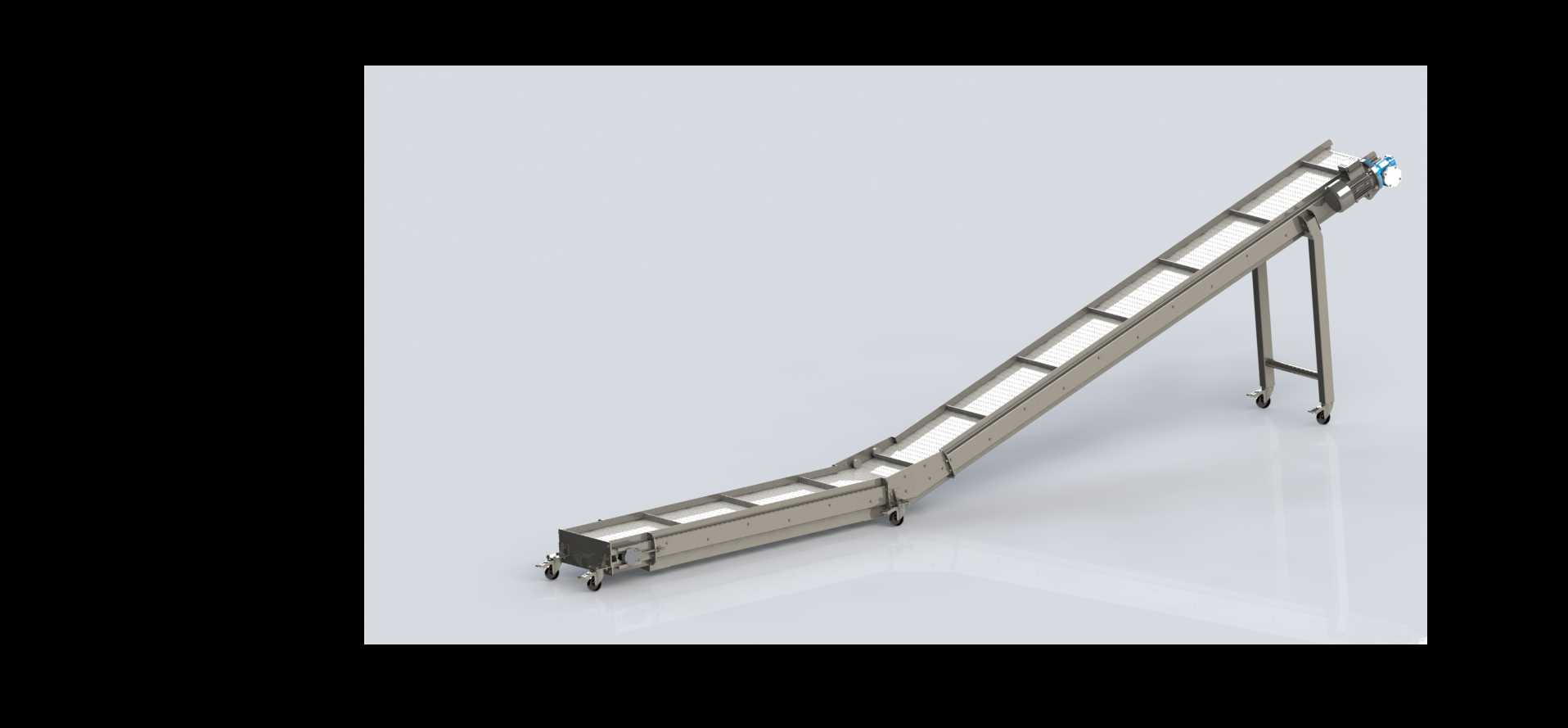

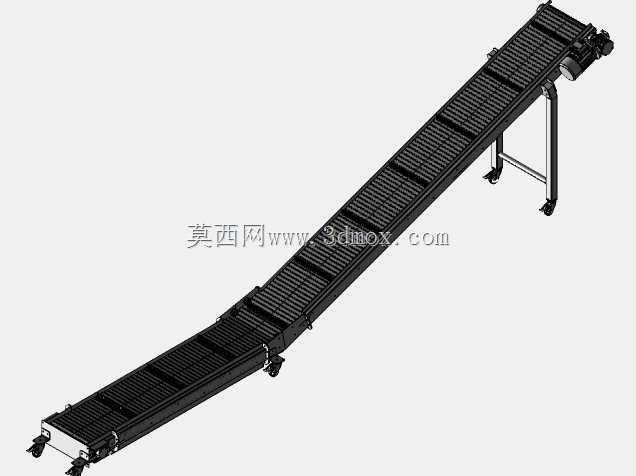

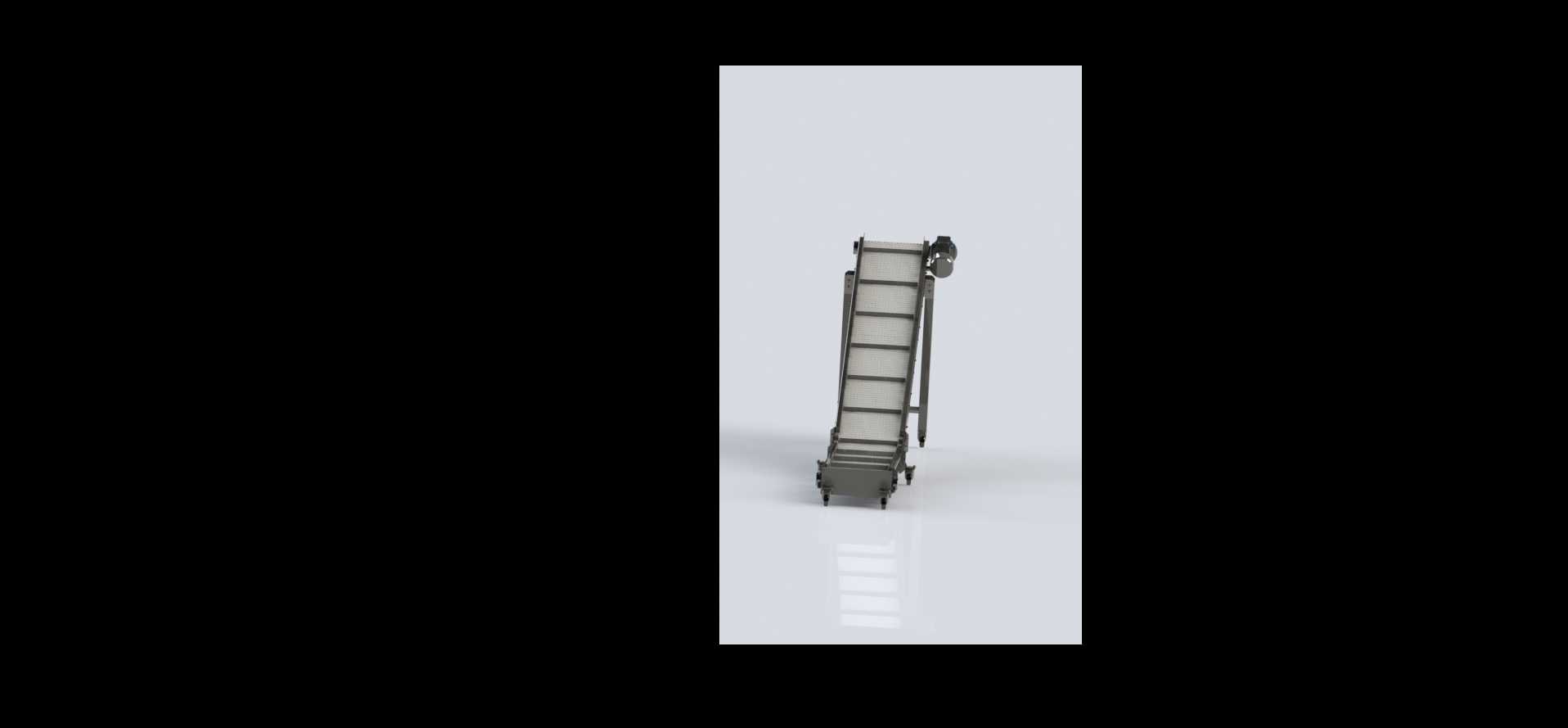

可移动Z型爬坡皮带输送设备结构

　　做散料、小件包装件产线布局的工程师，大概率都碰到过楼层间、设备进出料口存在高度差的输送难题，这款带脚轮的Z型爬坡输送结构，就是针对这类跨高度差、需要频繁换线的场景做的设计。先从实际落地的场景说，食品加工车间里包装机出料口距离分拣台有1.2米高差，或者注塑机出料口要把成品送到二楼的料仓，又或是小型加工点需要今天给冲床上料、明天给剪板机接料，没法做固定输送线的场合，这款结构的适配性很强。设备底部和上端都装了带刹车的万向脚轮，推移的时候不需要吊装，两个工人就能推着转场，到位之后踩下刹车就能固定位置，不用打膨胀螺栓做地面固定，对租赁厂房、经常调整产线布局的中小加工车间非常友好。

　　从功能特性上看，这款输送结构采用Z型折角设计，下端水平段可以直接对接设备出料口或者人工上料台，物料落到水平段之后不会因为直接爬坡出现滑落、滚料的问题，过渡到爬坡段之后，皮带表面的横向挡条会托住物料，沿着倾斜角度往上输送，到上端水平段之后平稳送入接料设备，整个输送过程不会出现物料卡滞、掉落的情况。倾斜段的支撑腿做了可调节结构，松开紧固件之后可以调整整体的爬坡高度，适配不同高度差的接料需求，调节范围能覆盖0.8米到1.8米的常规高差，不用单独定制不同高度的支架，减少备件库存。皮带两侧装了不锈钢挡边，避免输送颗粒状、小块状物料的时候从侧边漏料，挡边和皮带之间留了1毫米的间隙，不会因为长期摩擦磨损皮带，也不会卡进细小物料。驱动端装在上部的机头位置，采用电机直连驱动辊的结构，传动效率比链条驱动高，日常维护只需要定期检查驱动辊的轴承润滑就行，不需要频繁调整链条张紧度，下部的改向辊带张紧调节结构，皮带松了之后拧动两侧的调节螺栓就能张紧，操作很方便。

　　设计思路上，这款结构优先考虑了轻量化和移动性，整体框架采用304不锈钢方管焊接，重量比碳钢喷漆的结构轻三分之一左右，同时满足食品、医药车间的卫生要求，表面做了拉丝处理，不容易积灰，擦拭清洁很方便。折角位置的过渡辊做了小直径设计，让皮带在折角处的转弯半径更小，物料经过折角的时候不会出现大的颠簸，对易碎的包装件、薄壁工件很友好。脚轮选用的是聚氨酯材质，推的时候噪音小，不会划伤环氧地坪地面，每个脚轮的承重达到100公斤，整台设备满载输送的时候总重量不超过200公斤，四个脚轮的承重冗余足够。

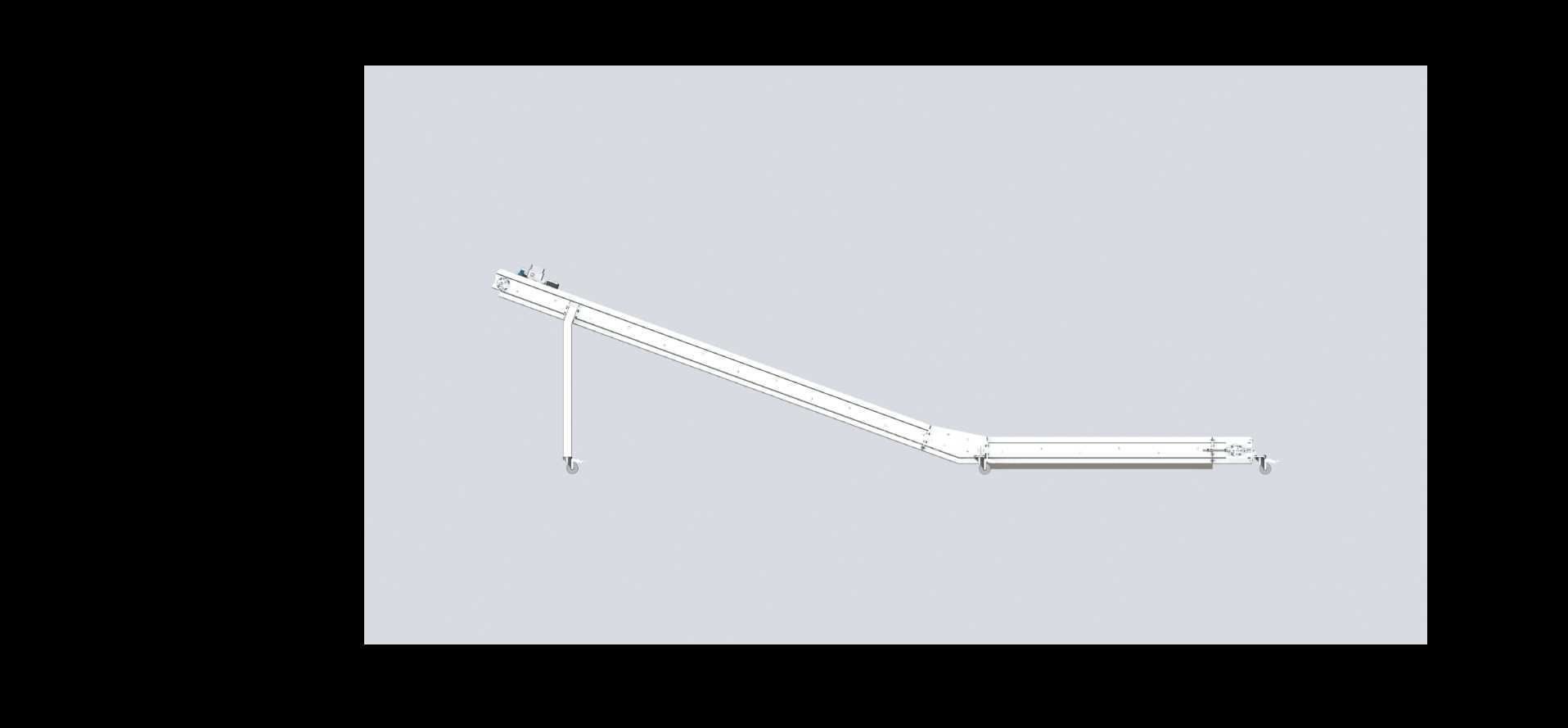

　　从安装边界和尺寸参数来看，设备下端水平段长度是1.2米，爬坡段的水平投影长度是2.5米，上端水平段长度是0.8米，整体宽度是0.5米，安装的时候只需要预留出对应长度的地面空间，上端出料口的位置可以根据接料设备的进料口位置微调，因为带脚轮的设计，前后左右都能小范围挪动，不需要像固定输送线那样精准预埋安装位。设备的最大输送倾角是45度，超过这个角度的话散料容易下滑，选型的时候要注意物料的安息角，比如颗粒状塑料原料的安息角在30度左右，用这个角度输送完全没问题，如果是表面光滑的纸箱，最大倾角不要超过35度。设备的净输送宽度是400毫米，常规的小件包装盒、注塑件、食品包装袋都能输送，每米长度的额定载重是20公斤，满足轻型物料的输送需求，不适合输送重型工件、尖锐的金属件，避免划伤皮带或者压坏框架结构。日常使用的时候要注意避免物料卡在皮带和挡边之间，每次换产的时候要把皮带上残留的物料清理干净，避免长期残留腐蚀皮带或者卡进改向辊里造成皮带跑偏。
