食品加工长距离平直皮带输送设备

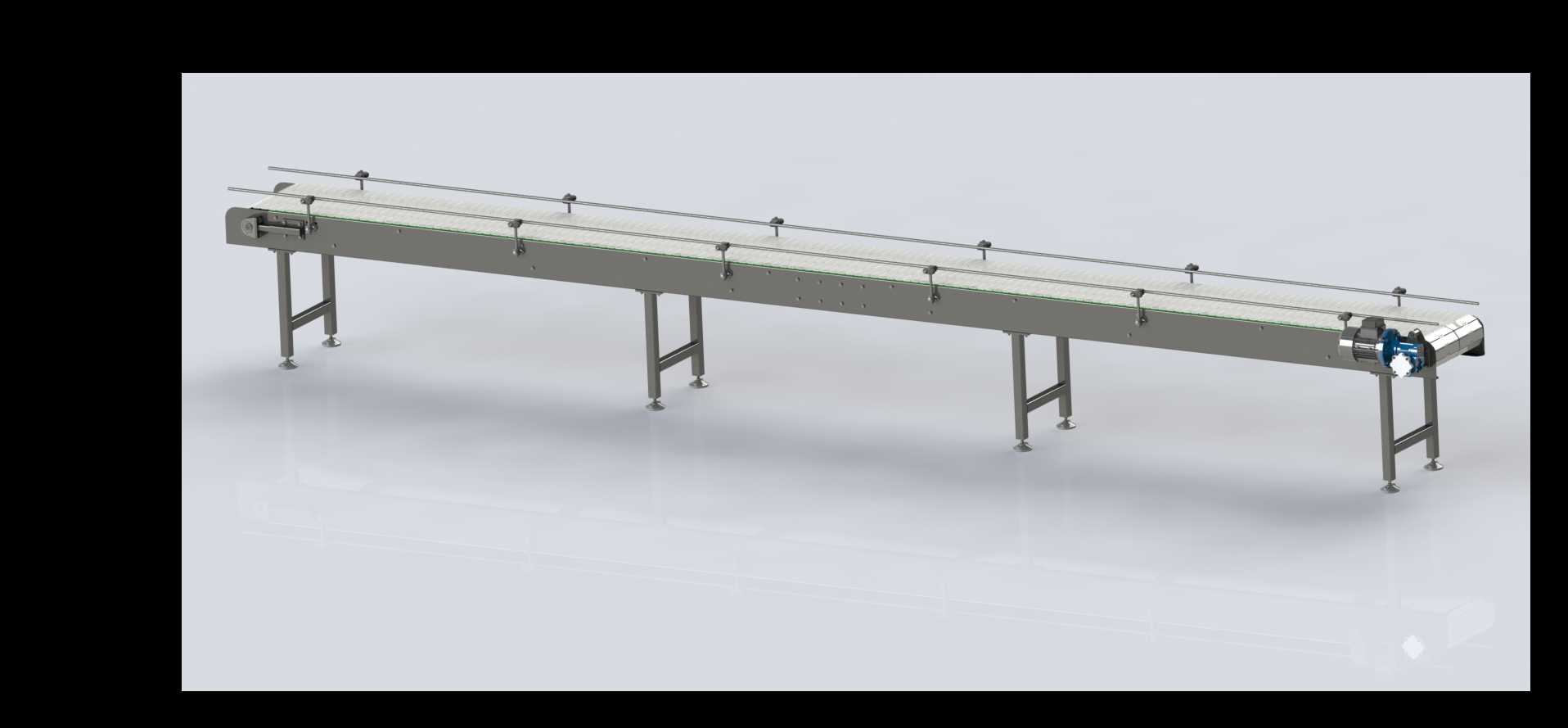

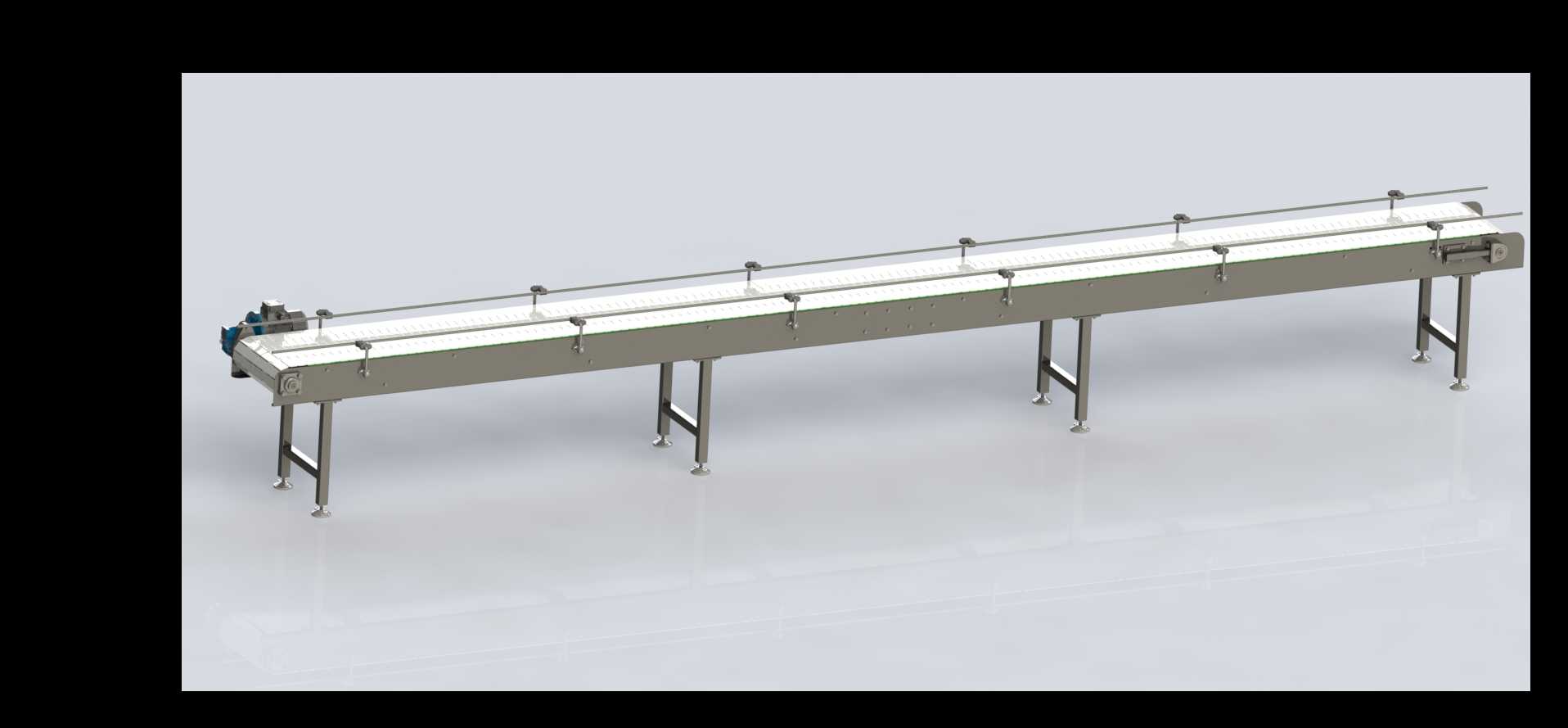

　　做了快十年非标输送设备结构设计，这类长距离平直皮带机是食品包装、日化灌装产线里最常用的单元，很多刚入行的工程师容易把它想的太简单，真到落地的时候才会发现支腿刚度、皮带跑偏、侧边防护这些细节没处理好，现场调试要花成倍的时间。先从应用场景说，这款输送设备主要适配净菜加工、烘焙食品冷却、瓶装饮品前段转运这类对输送平稳性要求高、输送距离在8到12米区间的产线段，不像短距离接驳输送机可以做悬臂结构，长距离输送的核心首先是机架的挠度控制。

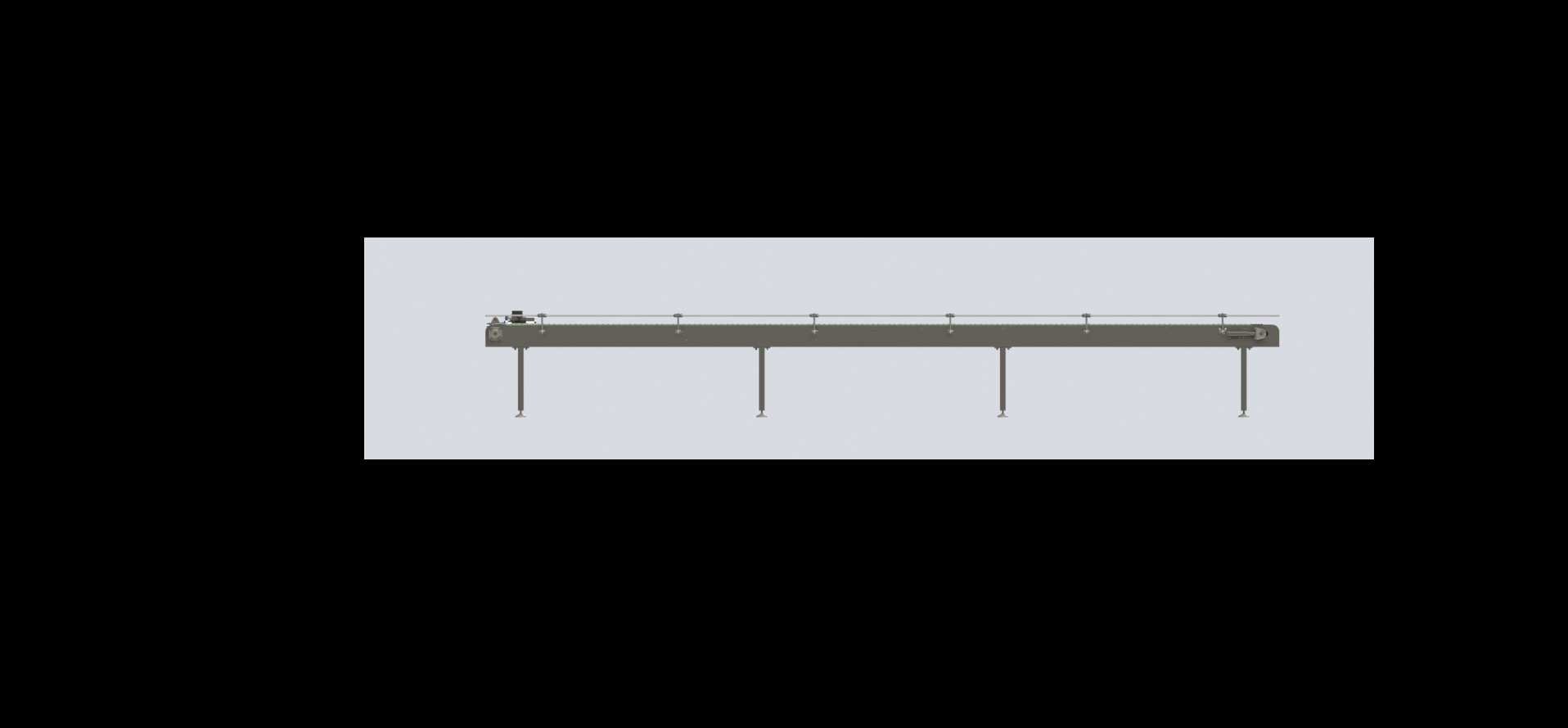

　　设计的时候首先确定的是支腿排布，常规短距离输送机支腿间距可以做到2米，但这款因为总长度接近10米，皮带面宽度在400毫米左右，支腿间距控制在1.5米一档，每支支腿都做了可调脚杯结构，调节行程有50毫米，适配车间地面不平整的安装场景，毕竟很多食品车间做环氧地坪的时候难免有局部高差，要是支腿不可调，机架装完就会出现局部翘曲，皮带运行的时候必然往低的一侧跑偏。机架主体用的是304不锈钢矩形管焊接，壁厚选2毫米，不是越厚越好，壁厚太大整机重量会上去，现场移位、后期维护吊装都麻烦，2毫米的壁厚配合横向的加强撑，在满载工况下（每米承载10公斤物料）机架中部的挠度可以控制在1毫米以内，完全满足输送精度要求，不会因为机架下沉导致皮带和侧边护板刮蹭。

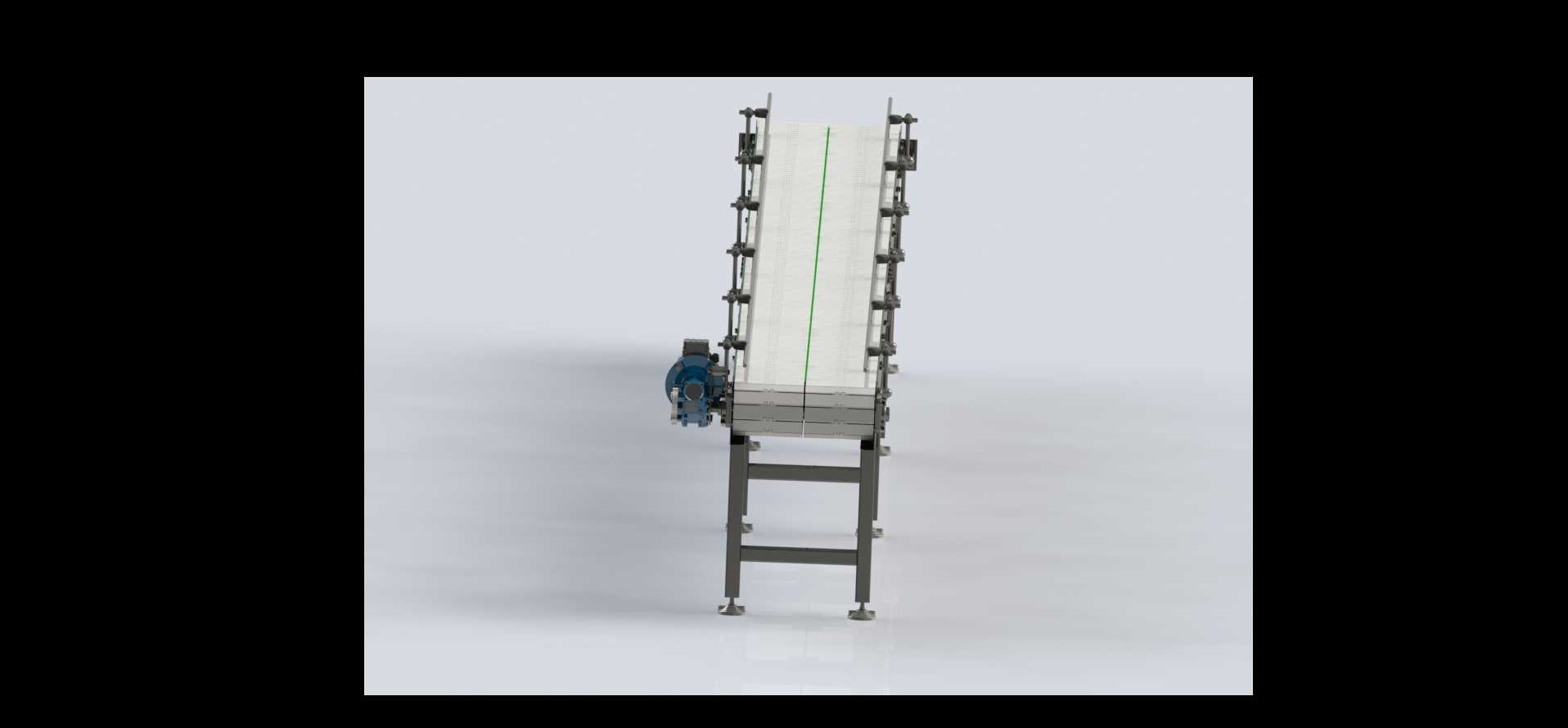

　　然后是皮带的选型和张紧结构，这款用的是白色PU食品级皮带，厚度2毫米，表面做哑光处理，不会粘黏烘焙类的带少量油脂的物料，两端的驱动辊和从动辊都做了腰鼓形加工，中间直径比两端大2毫米，这是最基础的防跑偏结构，比单纯加挡边靠谱的多，挡边用久了磨损反而会刮坏皮带。张紧结构做在从动端两侧，用的是螺纹调节式张紧，调节行程有80毫米，后期皮带拉伸变长之后不用拆机架，直接拧调节螺栓就能张紧，维护的时候省很多事。驱动端装在设备的一侧，用的是减速电机直连驱动辊的结构，没有额外做链传动，一方面是减少传动环节的噪音，食品车间对噪音有要求，控制在65分贝以内，另一方面链传动需要定期加油润滑，容易对物料造成污染，直连结构的防护等级做到IP65，日常车间冲洗消毒的时候也不会进水烧电机。

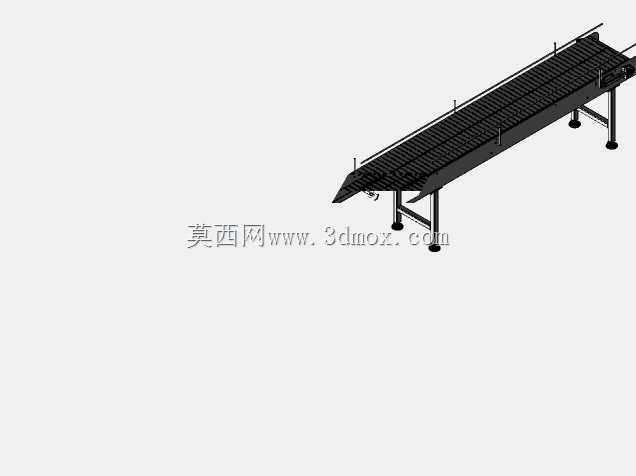

　　设备的侧边沿皮带全长装了30毫米高的不锈钢护板，护板和皮带面的间隙控制在2毫米，既不会刮到皮带，也能防止瓶装物料、袋装物料在输送过程中从侧边掉落，护板是用快拆螺丝固定在机架上的，后期清洁皮带下方的残渣的时候，不用工具就能把护板拆下来，符合食品车间的日常清洁要求。皮带上方每隔1.2米装了一个可调节的物料导向支架，支架上可以装导向杆、光电传感器安装座，用户可以根据自己的产线需求调整位置，不用额外在机架上打孔，这点是很多标准输送机没考虑到的，现场做二次改造的时候经常要在机架上钻孔，既破坏不锈钢表面的防锈层，也耽误安装进度。

　　安装边界这块要注意，设备总宽度是520毫米，皮带面高度可以根据用户对接的产线设备调整，常规做的是850毫米的操作高度，适配大部分包装机、分拣台的出料高度，安装的时候设备两端要和上下游设备预留10毫米的间隙，不能硬顶在一起，不然设备运行的振动会传递到上下游设备，影响称重、检测类设备的精度。另外机架底部的可调脚杯要配橡胶减震垫，减少运行时的振动传递到地面，尤其是二楼的生产车间，减震垫能避免振动传导到楼下的作业区。

　　很多新手设计这类长距离输送机的时候，容易忽略皮带回程的托辊，这款在皮带回程段每隔1米装了一个直径25毫米的不锈钢托辊，托辊两端用的是工程塑料轴承，不用加油润滑，也不会生锈，托辊能拖住回程段的皮带，避免皮带下垂和机架下沿刮蹭，延长皮带的使用寿命。还有一个细节是驱动端和从动端的轴承座都做了密封结构，防止车间冲洗的时候水和杂质进到轴承里，轴承选的是免维护的深沟球轴承，正常使用情况下两三年不用换轴承，减少后期维护的工作量。

　　实际使用的时候，这款输送设备的运行速度可以在0.1米每秒到0.5米每秒之间调节，适配不同产线的节拍，要是输送冷却类的烘焙产品，速度调慢一点，延长冷却时间，要是转运包装好的成品，速度可以调快一点，匹配后段装箱的节拍。设备的电气控制预留了启停接口，可以直接和上下游设备联动，不用额外加控制模块，上游设备停机的时候输送机会自动停，避免物料在皮带上堆积。
