带检测工位的工业皮带输送设备结构

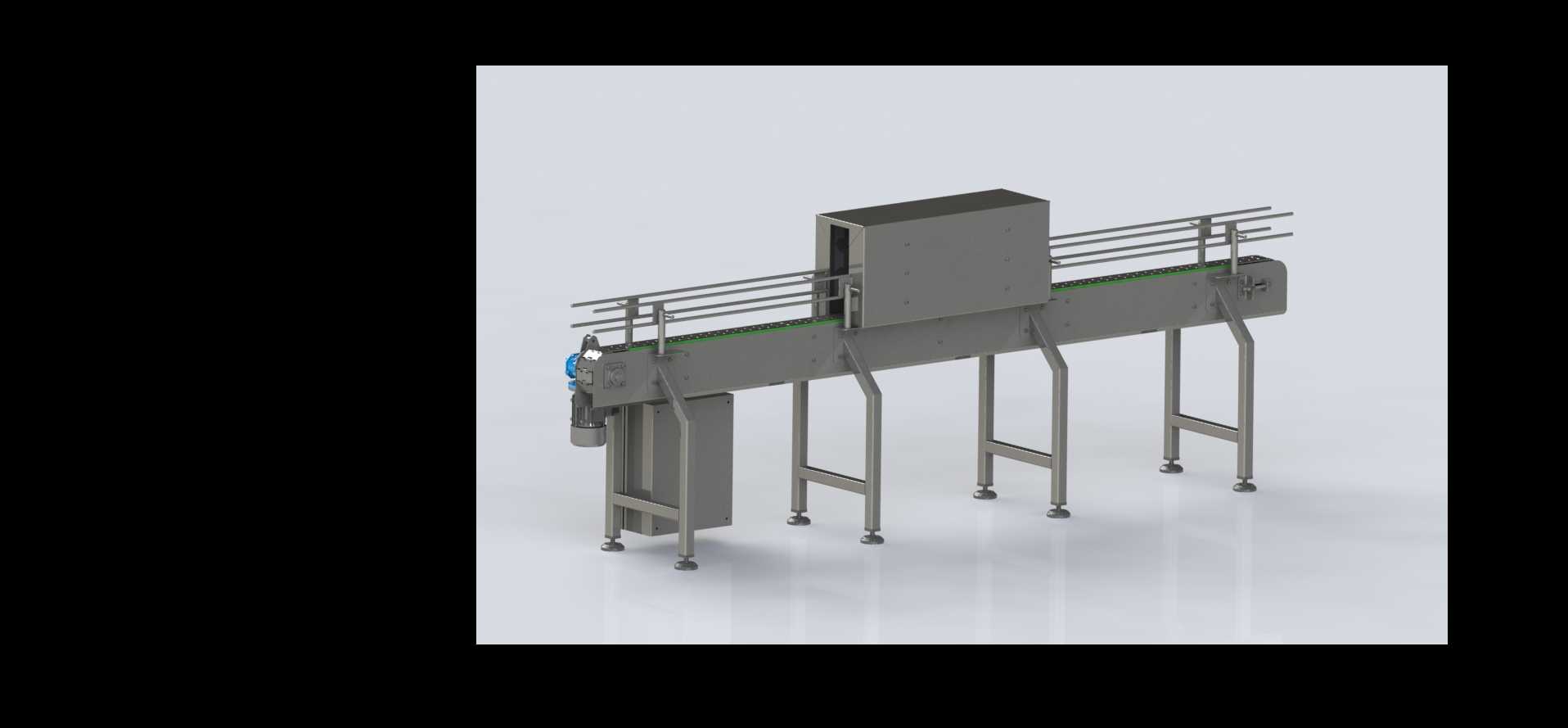

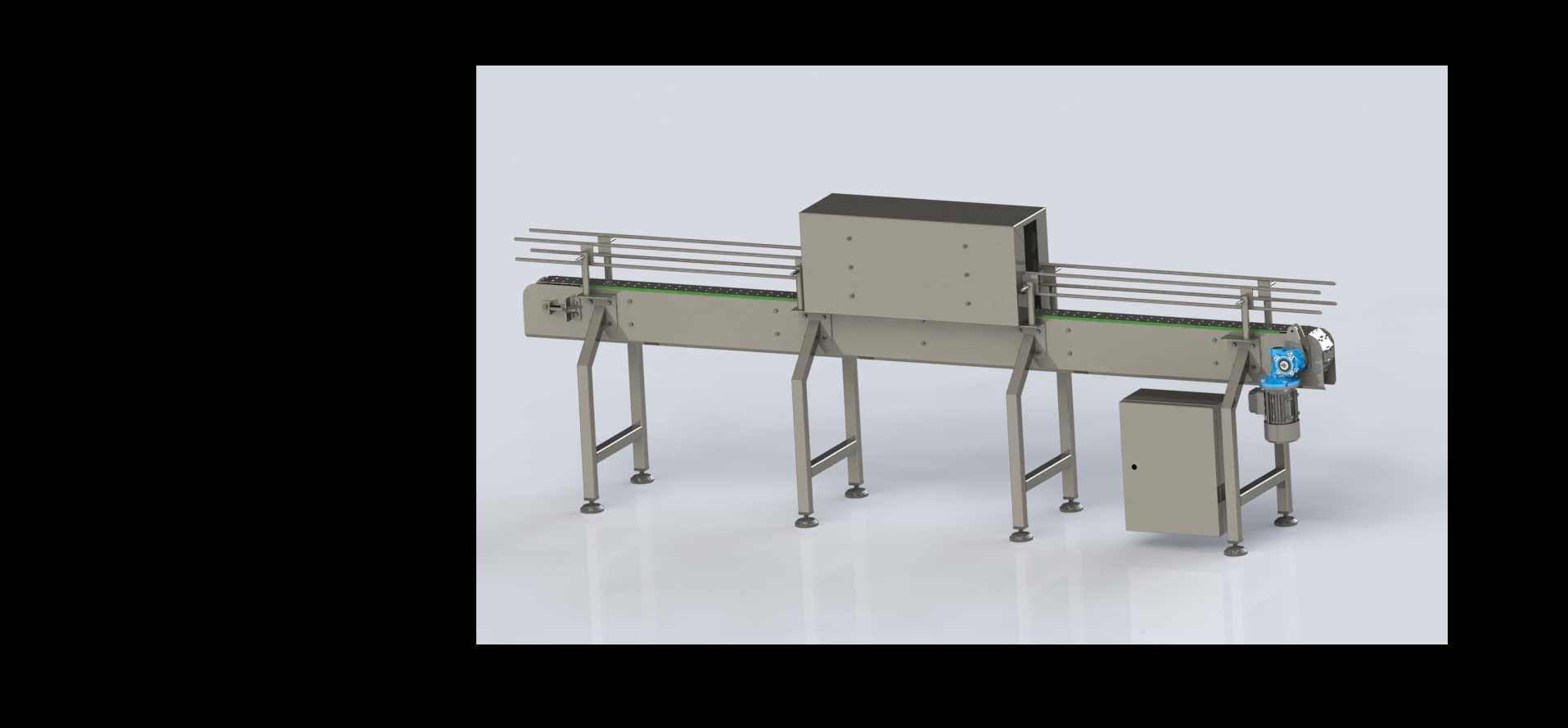

　　这款带检测工位的皮带输送结构，主要面向食品包装、日化品灌装、电子元器件分拣等连续生产场景的物料转运需求，在生产线中承担衔接前后工序、承载待检工件通过检测区域的作用，可适配盒装、瓶装、小型袋装等多种规整外形工件的水平输送，无需额外改造即可对接前端灌装/装盒设备出料端，以及后端分拣、装箱、码垛工位的进料接口。从实际产线布局的角度看，该结构的支腿采用方管焊接成型，每支支腿底部配置可调脚杯，可在地面不平整度≤5mm的车间环境下完成调平，单支腿的承重冗余按1.5倍满载工况设计，避免长期运行后出现支腿变形导致的皮带跑偏问题。设备主体的输送段采用分段式框架设计，中间集成的封闭检测腔体，可内置视觉检测、金属检测、重量复检等多种检测模块，

　　腔体两侧设置可快速拆卸的检修门板，日常维护时无需拆解整段输送框架，即可完成检测探头的校准、清洁与更换操作。输送皮带选用绿色PVC材质，表面做哑光防滑处理，针对有洁净要求的生产场景，皮带边缘做封边处理，避免运行过程中出现掉屑污染工件的问题，皮带两侧的导向护栏采用不锈钢圆管搭配可调支架，可根据输送工件的宽度在100mm-400mm范围内灵活调整护栏间距，适配不同规格工件的输送导向需求，防止工件在输送过程中偏移掉落。驱动端布置在输送线的进料侧下方，采用减速电机直接驱动主动辊的结构，省去了链传动带来的额外维护点，主动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载启动时出现皮带打滑的情况；从动辊端配置张紧调节机构，

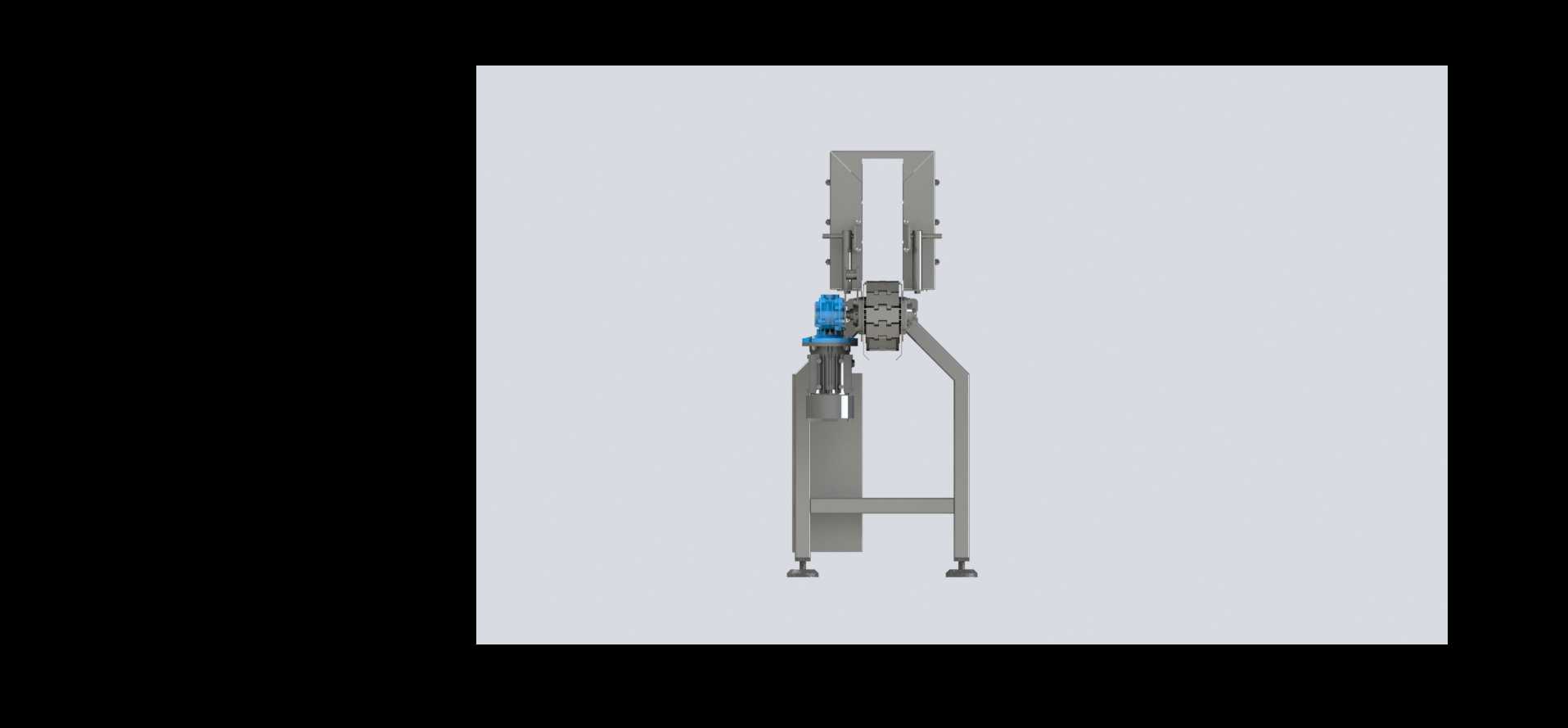

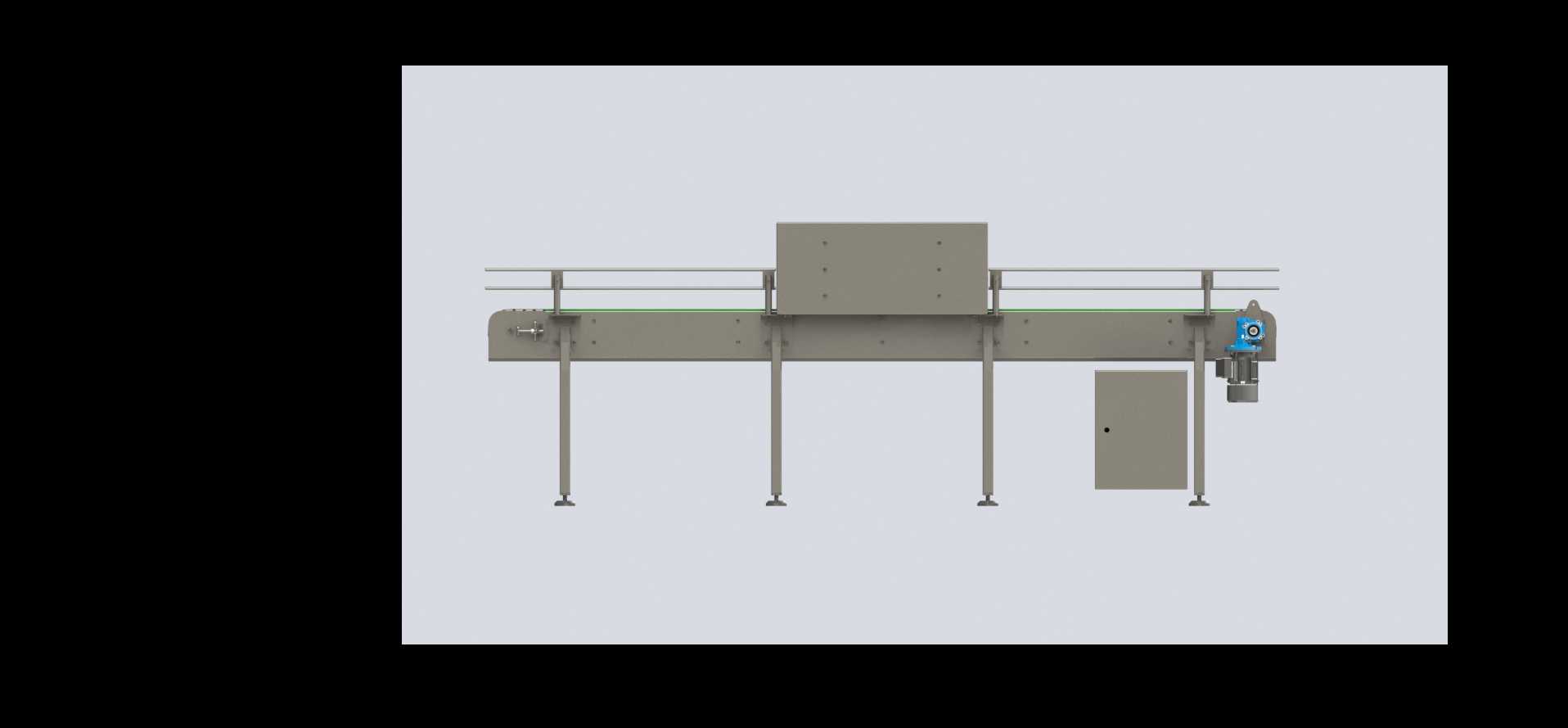

　　通过两侧的调节螺栓即可调整皮带张紧度，调节行程预留50mm，可覆盖皮带长期运行拉伸后的张紧调整需求，无需频繁裁剪皮带。检测腔体的进出口位置设置软质挡帘，可减少外界光线对内部视觉检测模块的干扰，同时避免检测过程中灰尘落入腔体内部影响检测精度，腔体顶部预留了检测元件的安装孔位与走线槽，用户可根据自身检测需求加装对应的传感器、相机、剔除机构接口，无需额外在框架上打孔加工。从安装边界来看，该输送设备的总长度可根据产线需求做模块化拼接，单段标准段长度为2000mm，检测段长度为600mm，整体宽度在护栏完全收回时为520mm，完全伸出时为780mm，设备总高度可通过支腿的可调脚杯在750mm-850mm范围内调整，

　　适配不同高度的前后端设备对接需求，安装时仅需要预留设备两侧各300mm的操作维护空间，即可满足日常检修、调整的操作需求。在设计过程中，框架整体采用模块化拼接思路，所有型材连接件均采用标准件，减少非标焊接件的占比，一方面降低加工制造成本，另一方面在设备需要搬迁、改造时，可快速拆解重组，减少改造的工作量；输送面的水平度公差按每米长度≤1mm控制，避免工件在输送过程中出现滑移、堆积的问题，针对需要在检测段做短暂停留的工况，可在驱动端加装变频器与制动电阻，实现输送线的启停、调速控制，输送速度可在0m/min-30m/min范围内无级调整，匹配不同生产节拍的需求。护栏的支架采用L型角铝搭配快拆旋钮，调整护栏宽度时无需借助扳手等工具，手动松开旋钮即可滑动调整位置，调整到位后拧紧旋钮即可锁死，大幅降低换产调整的时间。设备的所有外露金属件均做喷塑或抛光处理，针对潮湿、有腐蚀性介质的生产场景，可将框架材质更换为304不锈钢，满足食品、医药行业的卫生要求，皮带下方设置的托辊间距按300mm布置，避免输送较重工件时皮带出现下凹变形，保证输送面的平整度，检测腔体内部预留了废料收集口，可对接剔除机构将不合格工件导入下方的废料收集箱，无需额外加装导流结构。
