MK系列钻夹头套装收纳结构设计

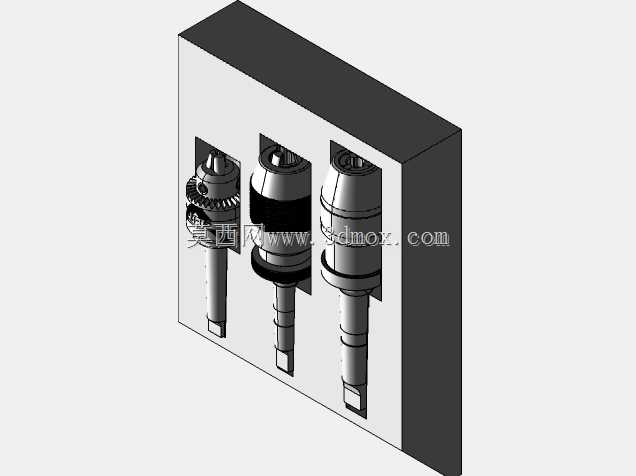

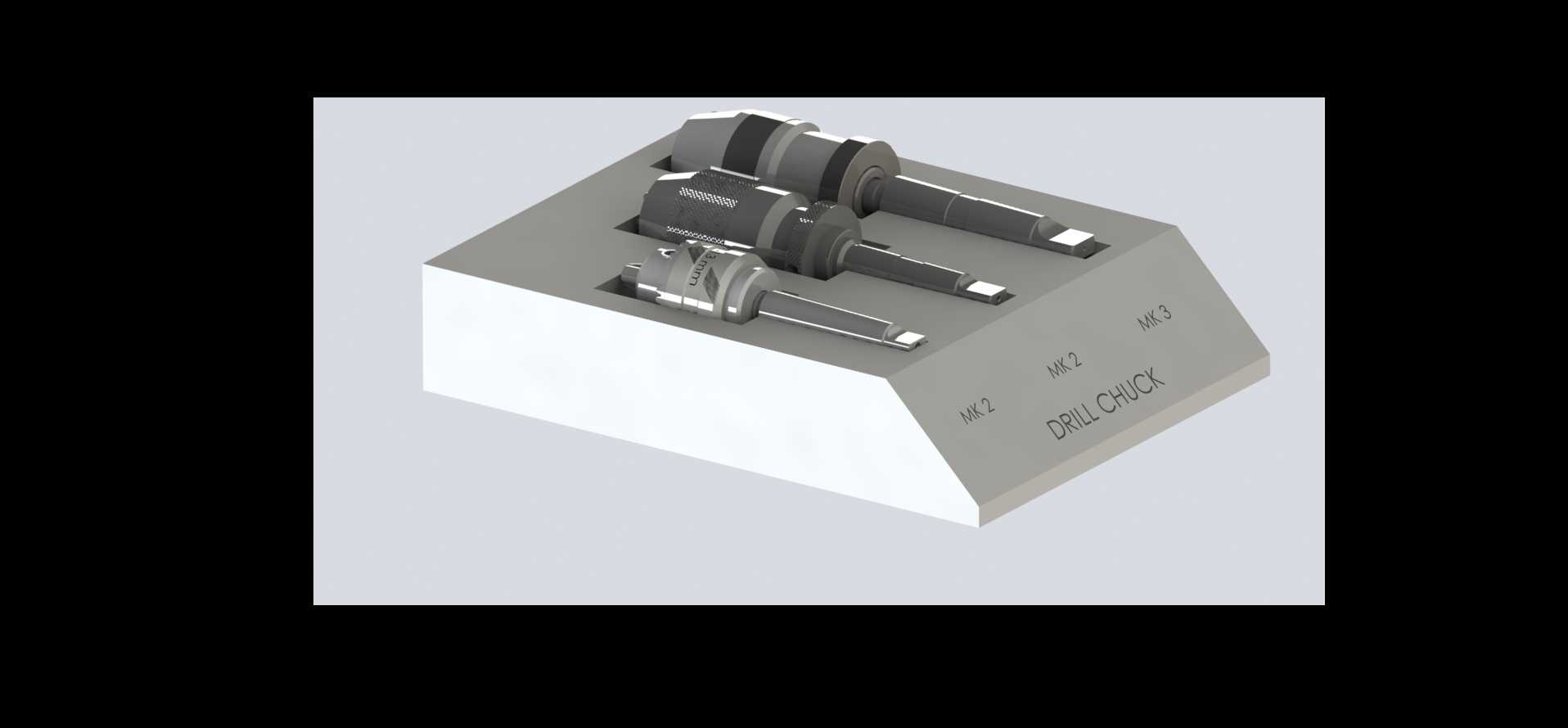

　　这套钻夹头配套收纳座的设计，完全围绕机加工车间日常换刀作业的实际痛点展开，很多一线操机师傅都有过类似经历：不同规格的钻夹头零散堆放在工具柜抽屉里，找对应型号要翻半天，夹头的锥柄接触面容易和其他工具磕碰产生凹痕，装到机床主轴上就会出现跳动超差的问题，直接影响钻孔精度，严重的时候还会导致钻头崩断报废。这套设计首先解决的就是收纳防护的问题，一体成型的收纳座上开了三个和夹头外形完全匹配的定位槽，每个槽位对应MK2、MK3不同莫氏锥度规格的钻夹头，放进去之后夹头的锥柄部分完全沉在槽内，不会和其他物体接触，外露的夹持端也不会因为滚动发生磕碰。

　　从功能特性来看，三款不同规格的钻夹头覆盖了常规台式钻床、立式铣床、小型加工中心的钻孔作业夹持需求，小规格夹头适配0.6-6mm直径的直柄钻头、中心钻，大规格夹头可夹持最大16mm直径的钻头、铰刀，满足从定位中心孔到常规孔径加工的全流程使用需求。夹头本身采用三爪自定心结构，锁紧时三个卡爪同步径向移动，夹持钻头后同轴度可控制在0.05mm以内，能有效减少钻孔时的偏摆量，提升孔位加工精度。夹头尾部的莫氏锥度采用标准自锁锥面设计，装入机床主轴锥孔后靠锥面摩擦力传递扭矩，拆卸时只需要用楔铁插入主轴侧面的拆卸槽敲击即可快速取下，换刀效率比螺纹连接式夹头提升40%以上。

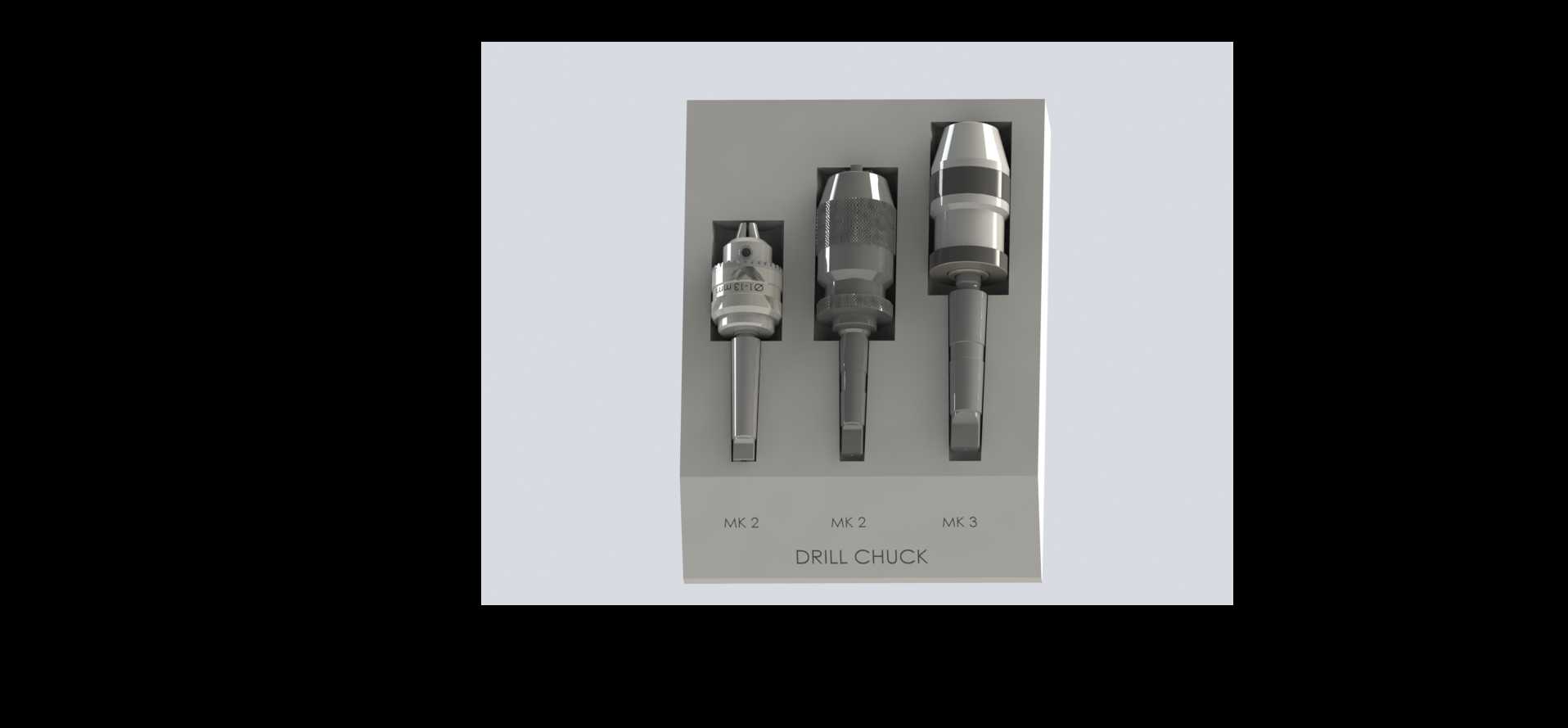

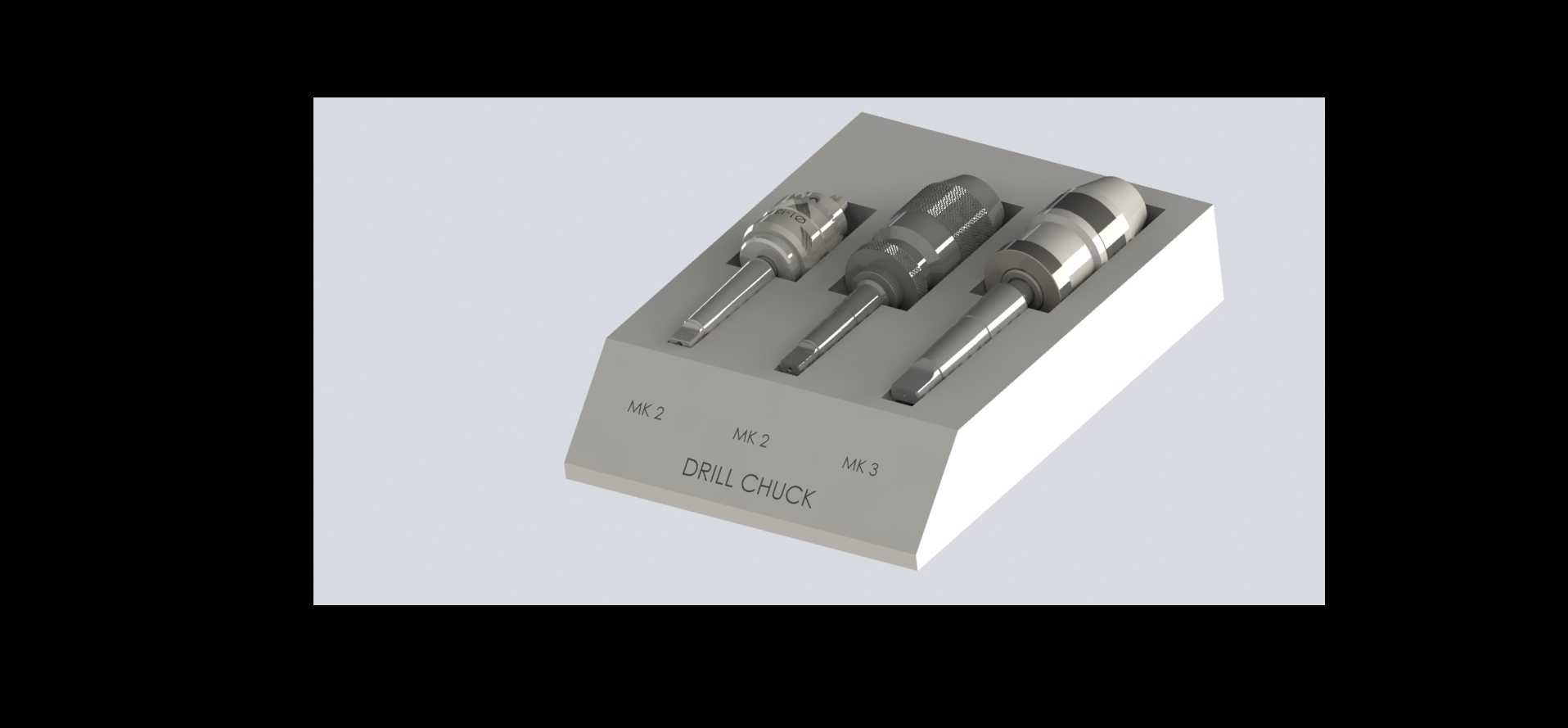

　　设计过程中首先考虑的是收纳座的摆放稳定性，整体采用长方体块式结构，底部做了0.5mm的微凸防滑边，放在机床旁的工作台上不会因为机床振动发生滑移，每个定位槽的深度经过反复测算，既要保证夹头放进去后不会倾倒，又要留出足够的手指抓取空间，拿取时不需要抠挖槽边就能直接握住夹头的滚花外壳取出。收纳座侧面蚀刻的规格标识和DRILL CHUCK字样，采用凹陷式蚀刻工艺，不会因为长期摩擦磨损导致标识模糊，师傅站在工作台旁一眼就能找到对应需要的规格，不用逐个拿起查看锥度标号。

　　安装边界方面，这套夹头适配的莫氏锥度完全符合ISO标准，MK2规格夹头总长112mm，最大夹持直径6mm，装入对应锥度的主轴后伸出长度为78mm，加工时需要注意工件和主轴端面的最小距离不能小于85mm，避免夹头外壳和工件夹具发生碰撞；MK3规格夹头总长145mm，最大夹持直径16mm，装入主轴后伸出长度为97mm，加工前需要核对Z轴行程余量，防止Z轴下探到极限位置时夹头撞到工作台面。收纳座的整体外形尺寸为180mm×120mm×65mm，占用工作台面积极小，既可以放在机床旁的工具架上，也可以直接固定在工作台侧边的工具挂板旁，拿取路径刚好在操机人员的手臂活动范围内，不需要转身或者走动就能完成换刀操作。

　　在实际应用场景中，这套带收纳座的钻夹头套装不仅适合小型机加工车间的固定工位使用，也适合外出上门维修的机修人员携带，一体收纳的结构不会因为运输颠簸导致夹头散落，防护性比普通工具盒更好。夹头的外壳采用优质碳素结构钢制作，表面做了发黑防锈处理，在车间潮湿的环境下也不容易生锈，卡爪部分采用合金工具钢淬火处理，硬度达到HRC58-62，长期夹持高速钢钻头也不会出现卡爪磨损、夹持打滑的问题。收纳座采用和夹头同批次的钢材加工，整体做了喷砂氧化处理，耐油污易清洁，车间里的切削液、机油溅到上面只需要用棉纱一擦就能干净，不会像塑料收纳盒那样被油污腐蚀变脆。

　　很多刚入行的设计人员在做工具类配套结构的时候，往往只考虑能不能放进去，忽略了实际使用中的拿取效率、防护需求和安装适配边界，这套设计的细节就很贴合一线使用场景：每个定位槽的开口处做了1mm的倒角引导，放夹头的时候不需要精准对准槽位，顺着倒角就能滑入定位槽，视线不用离开机床操作面板就能完成夹头归位，减少操作中的注意力分散。夹头的滚花外壳采用网纹滚花设计，手上沾有切削液的时候也能握紧拧动锁紧套，不会出现打滑拧不动的情况，锁紧套的旋转阻尼经过调校，单手就能完成钻头的装夹锁紧，不需要借助额外的扳手，进一步缩短换刀辅助时间。
