全系列规格T形螺栓与螺母配套结构

　　在工业装配场景里，T形螺栓搭配螺母的组合，是槽系安装结构里最常用的紧固方案之一，不管是工业铝型材框架搭建、机床工作台T型槽装夹固定、传感器安装支架调节、流水线导轨位置锁定，还是检测仪器仪表的工装夹具定位，都离不开这类紧固件的支撑。和普通外六角螺栓不同，T形螺栓的头部是专门适配T型槽的矩形结构，安装时可以直接从型材槽口或者工作台T槽的任意位置卡入，不需要从槽的端部穿入，这对于已经初步搭建完成的框架、已经固定在工位上的工装来说，后期加装、调整位置的效率会高很多，不用大范围拆解已有结构就能完成紧固件的加装或位置变更。

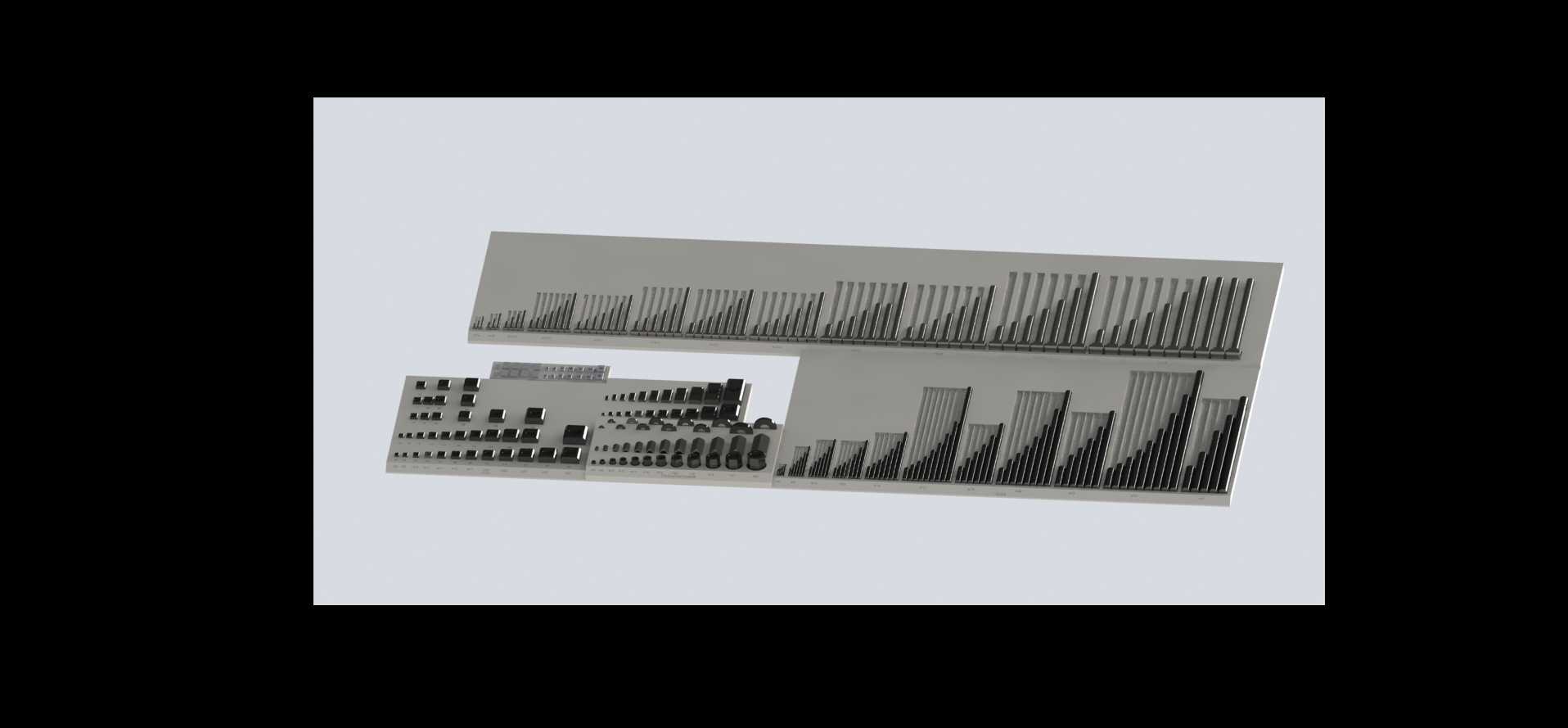

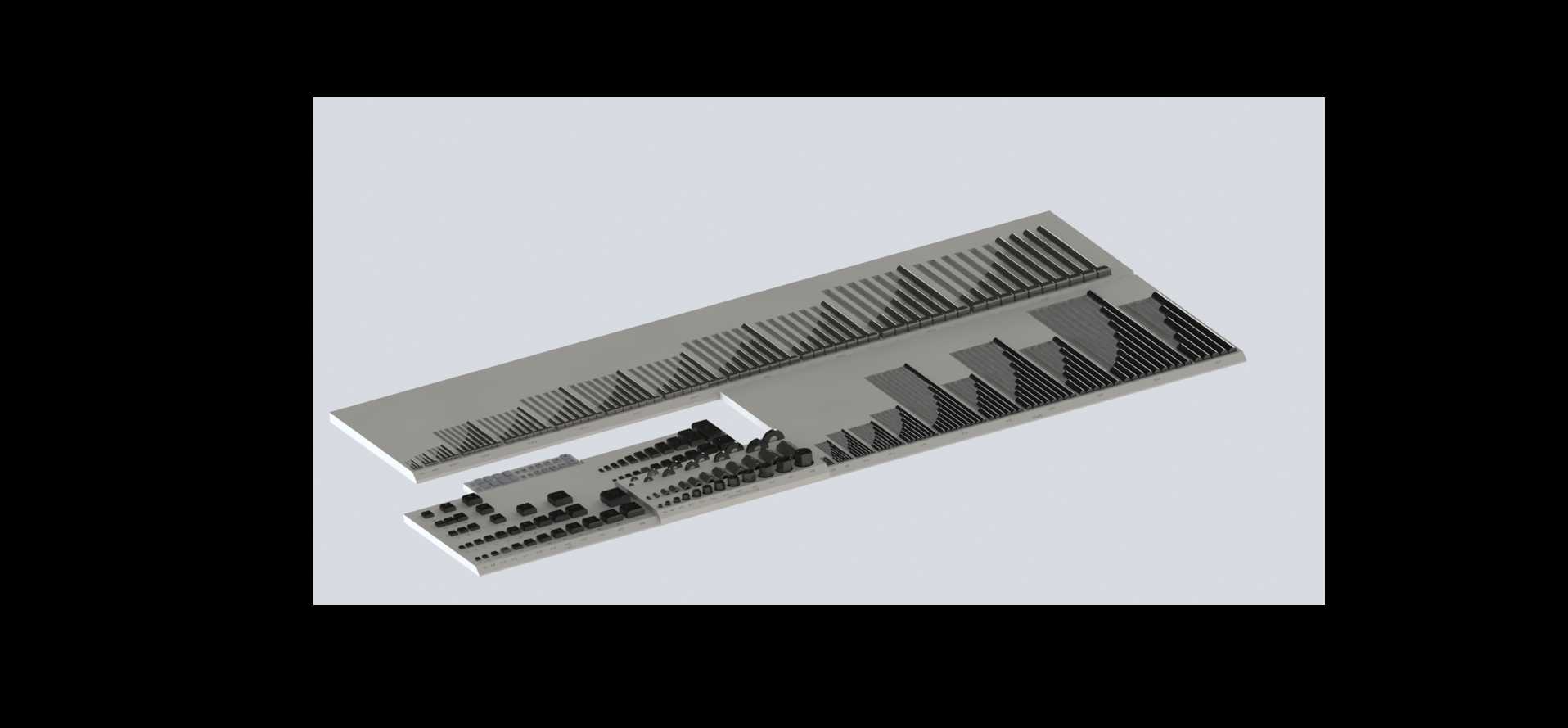

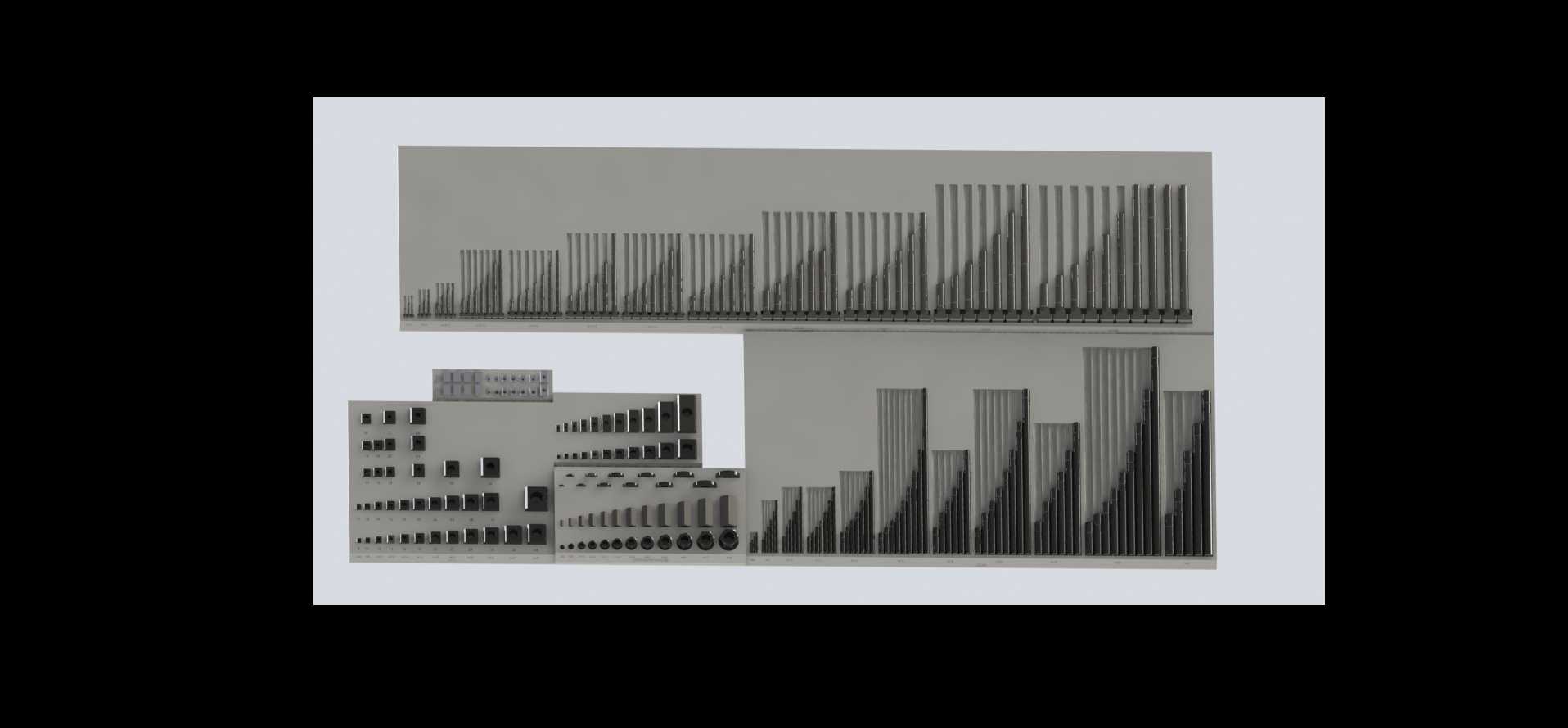

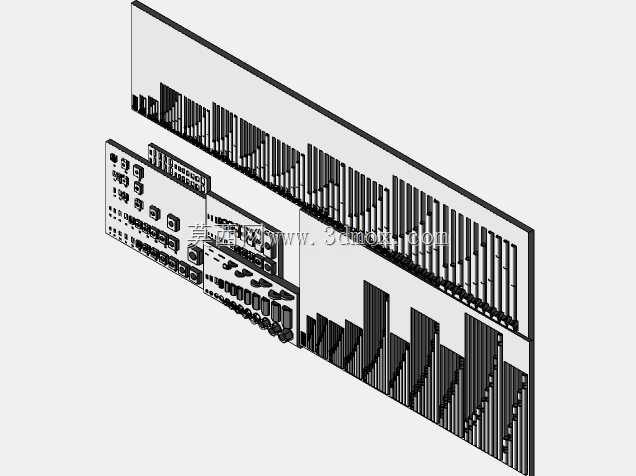

　　这套模型覆盖了常用的全系列T形螺栓与配套螺母规格，建模时完全遵循通用紧固件的形位公差要求，螺栓头部的厚度、宽度尺寸严格匹配对应规格的T型槽槽宽、槽深参数，不会出现头部卡不进槽、或者卡入后旷量过大导致锁紧后偏移的问题。螺纹部分按照普通公制粗牙螺纹的标准牙型建模，和配套螺母的啮合长度满足常规紧固的强度要求，不同长度规格的螺栓杆部长度覆盖了从单层薄板固定到多层叠装构件锁紧的常用尺寸区间，选型时可以根据被连接件的总厚度，加上螺母厚度、防松垫片厚度预留合适的螺纹旋合余量，避免出现杆部过长干涉其他构件、或者过短导致螺纹啮合不足脱扣的问题。

　　从设计逻辑上看，T形螺栓的头部和杆部过渡位置做了合理的圆角处理，避免应力集中导致头部受侧向力时断裂，毕竟在很多工装装夹场景下，T形螺栓除了承受轴向的锁紧拉力，还会承受被夹紧构件移位带来的侧向剪切力，过渡圆角的存在能大幅降低应力集中系数，提升紧固件的抗疲劳性能。配套的螺母除了常规的六角厚螺母，也包含了和铝型材槽口适配的法兰面T型螺母、滑块螺母等不同结构，不同螺母的适用场景有明确区分：六角厚螺母适合配合工作台T槽使用，锁紧时可以用扳手施加更大的预紧力，适合重载装夹的场景；滑块螺母适合在铝型材槽内预置，和T形螺栓配合锁紧时可以在槽内滑动调整位置，适合框架类结构的灵活装配；法兰面螺母自带的防滑齿面可以不用额外加装平垫，在有轻微振动的设备上能起到一定的防松效果。

　　实际安装使用时，需要注意T形螺栓的安装方向：头部的长侧边要和T型槽的长度方向平行卡入，卡入后旋转90度让头部的两个端面卡在T槽的台阶面上，再套上被连接件和螺母预紧，调整到需要的位置后再施加规定的锁紧力矩，不要在螺栓头部还没完全卡入T槽台阶面的时候就强行锁紧，否则会导致头部变形、或者槽口被压溃损坏。对于需要频繁调整位置的安装场景，比如传感器安装支架、可调节的工装挡块，锁紧时的力矩不需要达到螺栓的额定最大力矩，只要能保证构件在工作时不会移位即可，避免频繁松紧导致T槽内壁磨损、或者螺纹滑牙。如果是用于有振动的设备上，建议在螺母和被连接件之间加装弹簧垫圈或者防松垫圈，避免设备运行过程中螺母松动导致构件移位。

　　建模时对每个规格的螺栓螺母都做了参数化的尺寸约束，不同规格之间的尺寸梯度符合行业通用的选型规范，比如M6规格适配的T槽宽度为8mm，M8规格适配10mm槽宽，M10规格适配12mm槽宽，和市面上主流的工业铝型材、机床工作台T槽尺寸完全兼容，不需要额外修改尺寸就能直接用于装配体设计。模型的细节处理也贴合实际加工的状态，螺栓头部的锻造倒角、螺纹首尾的退刀结构、螺母的倒角都做了还原，不会出现理想化建模导致的装配干涉问题，在做三维装配仿真、工程图导出BOM表的时候，可以直接调用对应规格的模型，不需要重新绘制紧固件，能大幅提升结构设计的效率。
