莫氏锥度2号中心规检具套装三维结构

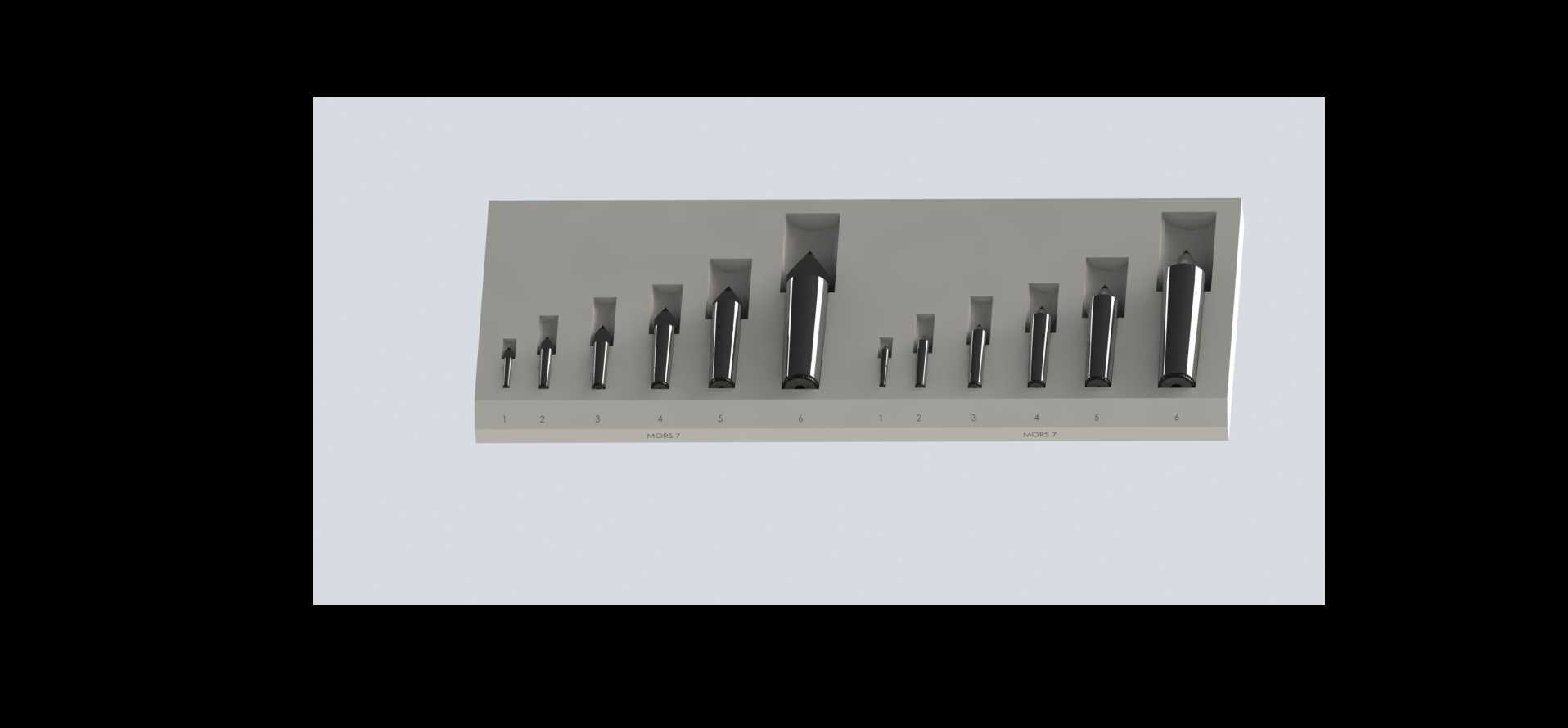

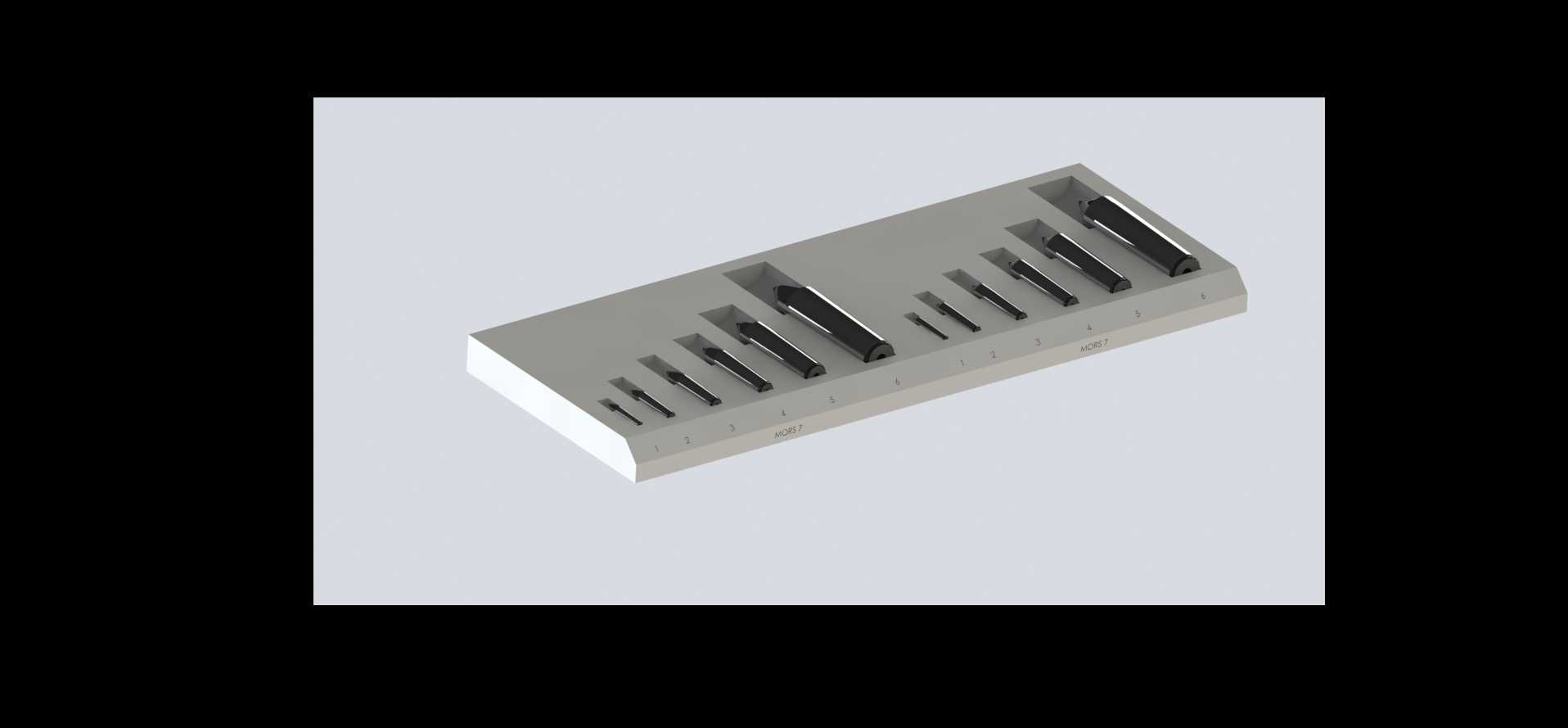

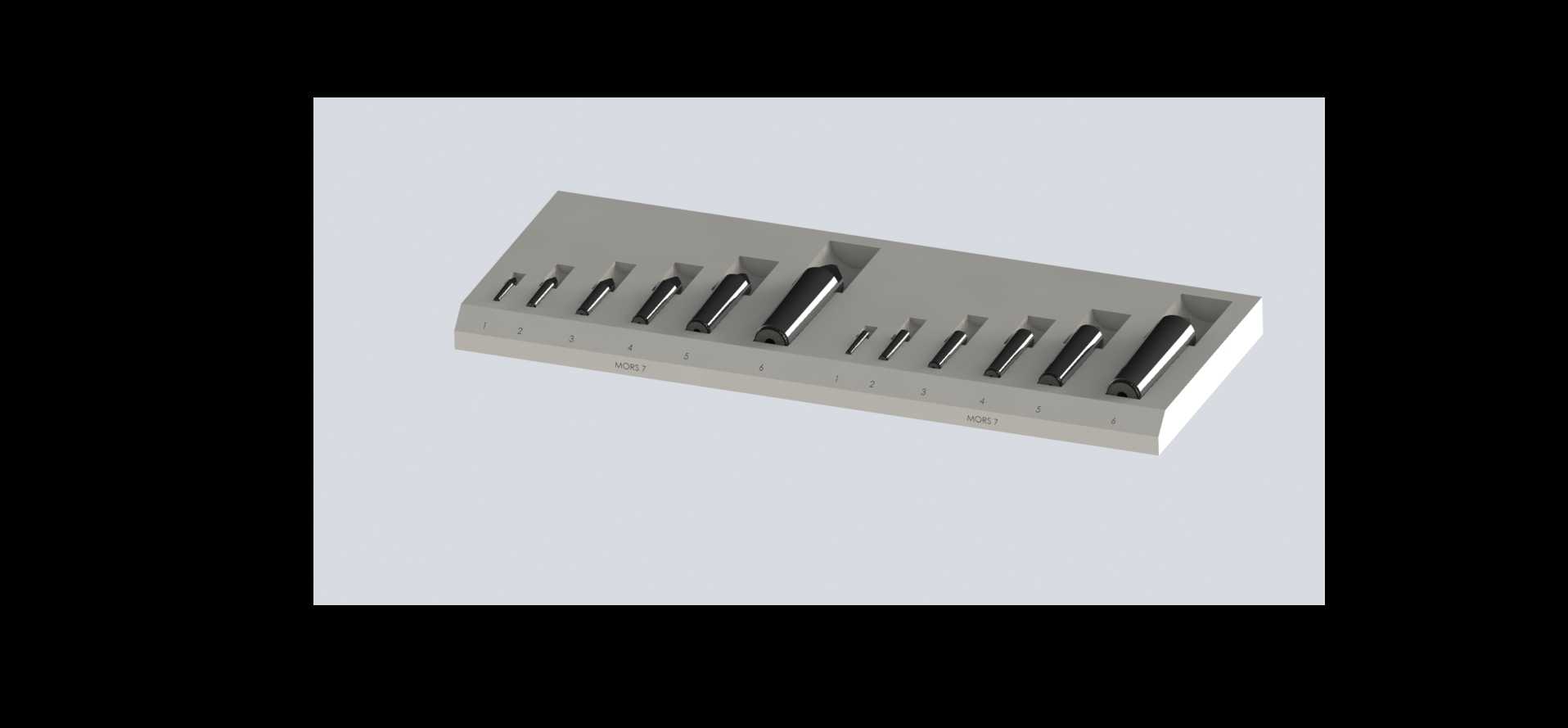

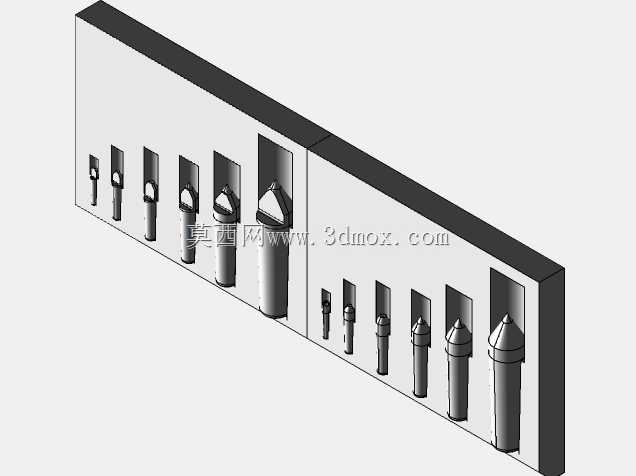

　　这套莫氏2号锥度相关的检具套装，主要面向机加工车间的锥孔、锥轴配合精度校验场景，日常在车床尾座套筒校验、钻床莫氏锥柄装夹精度复检、刀具锥柄磨损量检测环节都会用到。整套检具集成在一体化的硬质基座上，基座采用矩形截面的长条式设计，所有检测销与基准块都嵌入基座对应的定位槽内，槽位与检具本体采用小间隙配合，日常存放时不会出现窜动磕碰，也能避免检具工作锥面被硬物划伤影响检测精度。

　　从设计逻辑来看，整套检具覆盖了莫氏2号锥度常用的检测场景，包含不同长度规格的锥度塞规、锥度环规配套的对中基准块，还有用于检测锥面配合接触率的涂色法检测基准件。每个检具的工作锥面都严格按照莫氏锥度的标准锥角参数建模，锥面的表面粗糙度要求在建模时做了对应结构预留，塞规的尾端设置了方便手持的滚花结构，小尺寸的塞规还做了防滑的扁位结构，方便检测时施力转动，判断锥面的贴合情况。基座上每个检具的存放槽旁都做了对应的标识位凸起，建模时预留了激光刻字的平面区域，方便现场使用时快速识别对应规格，不会拿错检具。

　　在安装与使用边界上，整套检具的基座总长度控制在300mm以内，宽度120mm，高度45mm，不需要额外的安装固定，直接放置在检验工作台或者机床旁的工具架上即可使用，不会占用过多的操作空间。每个检具的工作端都做了1mm的倒角处理，避免塞入锥孔时刮伤工件的内孔边缘，也能防止检具自身因为磕碰出现崩边。针对现场使用时容易沾到切削液的情况，基座的定位槽底部设计了直径2mm的泄流小孔，积存的切削液可以自行流出，不会长期浸泡检具导致锈蚀。

　　实际使用过程中，这套检具可以完成三类检测工作：一是校验机床主轴或者尾座的莫氏2号锥孔的锥度准确性，将对应塞规涂色后塞入锥孔，转动半圈后取出观察接触斑的分布，就能判断锥孔是否存在喇叭口、锥角偏差的问题；二是检测莫氏锥柄刀具、钻套的外锥面精度，配合对应的环规完成快速校验，避免磨损的锥柄装夹后出现跳动超差的问题；三是作为锥度加工的对中基准，在车床加工莫氏锥度工件时，可以用这套检具快速校准小刀架的转动角度，减少反复试切的调整时间。建模时所有检具的锥面都做了连续的曲面拟合，没有碎面，导入到装配环境中可以直接做干涉检查，也能用于车间工具柜的定制化排布设计，根据检具的外形尺寸匹配对应的存放格大小。

　　从结构细节来看，大尺寸的锥度塞规内部做了减重的空腔结构，在保证整体刚性的前提下降低了检具的自重，长时间手持检测不会出现疲累，空腔的开口端做了密封端盖的配合止口，避免杂物进入空腔。基座的底部四个角做了橡胶脚垫的安装沉孔，放置在光滑的金属工作台面上时不会出现滑动，检测施力时基座保持稳定，不需要额外手扶固定。所有检具的非工作表面都做了哑光的纹理处理，和光亮的工作锥面形成明显区分，现场使用时可以快速识别需要防护的工作面，减少误碰损伤的概率。
