成套莫氏锥度检具中心规三维结构

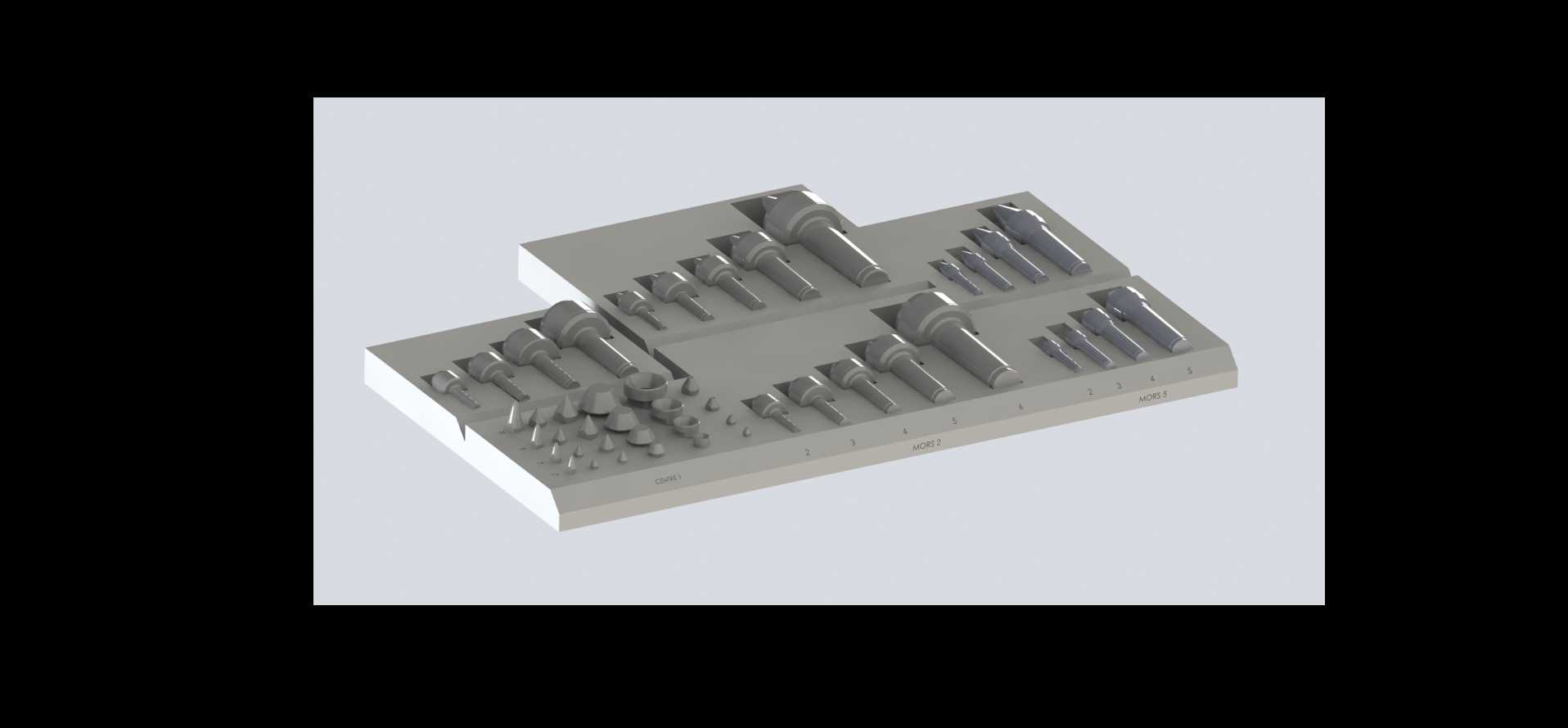

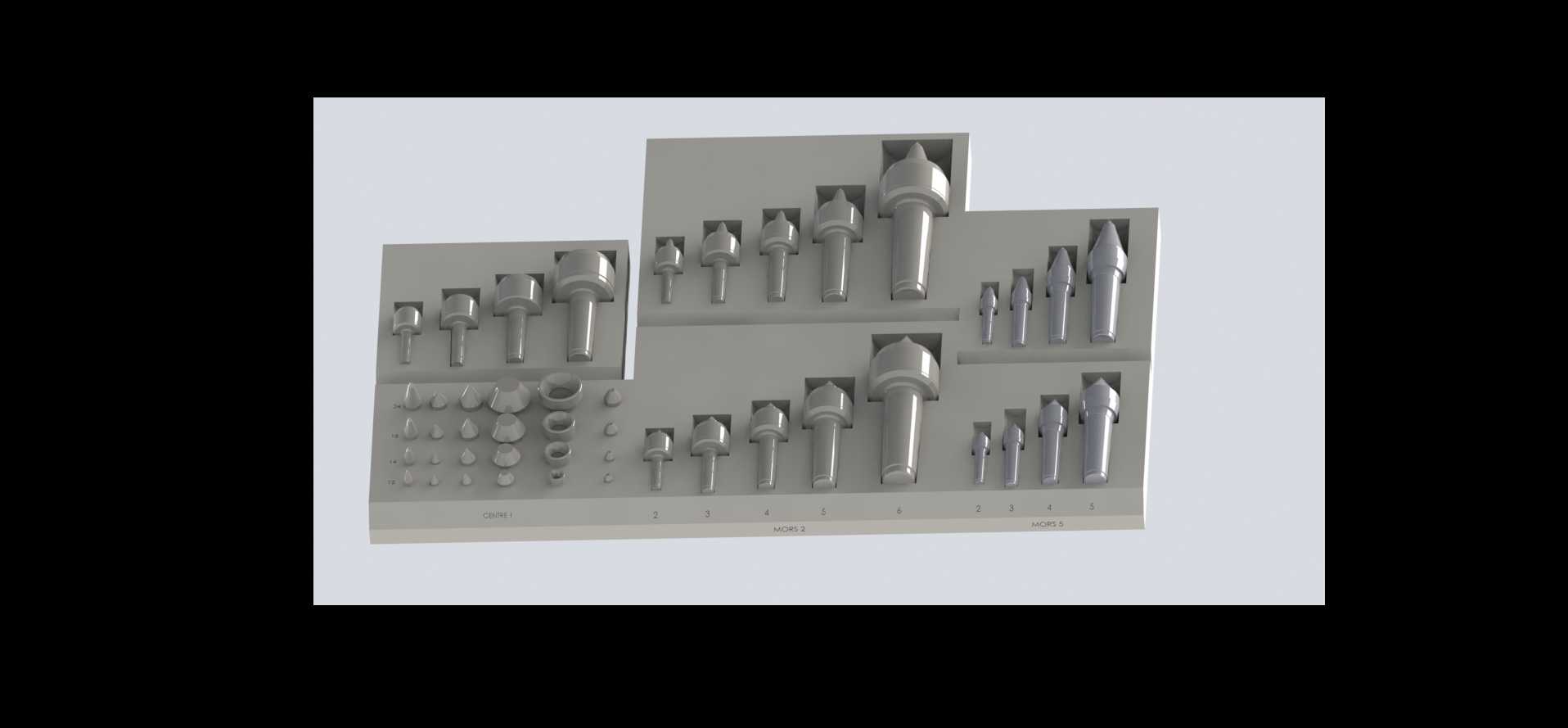

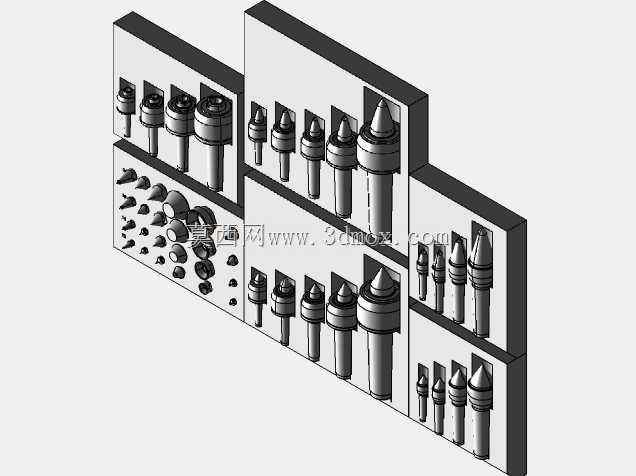

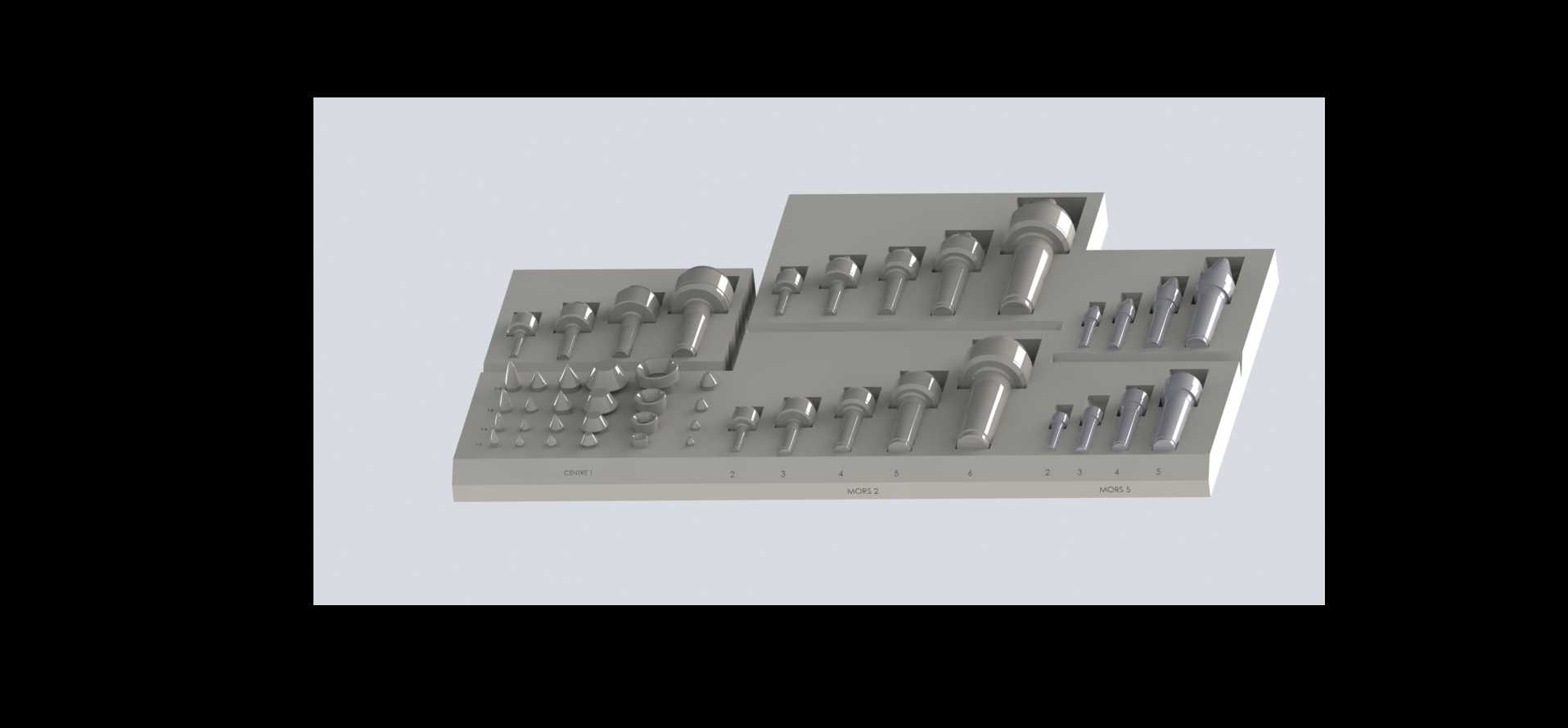

　　在机械加工的锥孔配合、顶尖定位场景里，莫氏锥度的接触精度直接决定了回转类工装的装夹同轴度，这套中心莫尔斯规组就是针对不同规格莫氏锥度的接触校验、中心定位基准核对开发的实体检具。整套检具采用成组排布的收纳式基座设计，所有规体按照锥度号数从小到大依次排列在带定位槽的基座上，每个规体的放置槽都做了与规体柄部匹配的仿形定位，日常存放时不会出现规体滚动、磕碰锥面的问题，取用对应规格时也能快速识别，不用反复核对号数标记。从功能特性来看，每个规体都包含标准外锥工作段与中心孔校验段，外锥工作段的锥面粗糙度、锥度公差都严格匹配对应莫氏锥度的标准参数，使用时将规体插入待检测的主轴锥孔、顶尖套锥孔内，通过接触印痕的分布就能判断锥孔的锥度偏差、

　　接触面积是否符合装配要求，避免锥面配合出现接触面积不足导致的装夹松动、回转跳动超差问题；规体端部的中心孔结构则可以用来校验车床尾座顶尖、磨床主轴顶尖的中心定位精度，核对顶尖与工件中心孔的配合贴合度，保障轴类零件加工时的回转基准一致。设计这套检具模型的时候，首先考虑的是现场使用的便捷性，没有做零散的单支规体设计，而是采用集成式基座收纳，基座上的每个定位槽深度都经过核算，保证规体放入后锥面完全悬空，不会和槽底接触磨损工作面；每个规体的握持段都做了滚花防滑结构，方便操作人员插拔规体的时候施力，不会因为手滑导致规体掉落磕碰锥面。外形尺寸方面，整套检具的基座长度按照覆盖的莫氏锥度规格数量设置，整体宽度控制在操作人员单手可搬运的范围内，

　　基座底部做了防滑垫安装位，放置在检验台、机床操作台上的时候不会滑动；单支规体的工作段长度严格对应标准莫氏锥度的配合长度，不会出现规体插入锥孔过深或过浅导致的检测误判，规体尾部的扁尾结构也完全匹配标准锥套的扁尾槽尺寸，插拔时可以按照标准操作旋转规体实现锁紧或松开，和实际使用场景的操作逻辑完全一致。安装边界上，这套检具不需要额外的固定安装结构，日常放置在工具柜、检验台的平面上即可，基座的高度设计符合操作人员站立取放的人体工学高度，不需要过度弯腰或抬手就能拿到对应规格的规体；每个规体的直径差都做了明显的区分，不同号数的规体不会出现错插的问题，哪怕是新入职的操作人员，也能通过外形快速区分规格，减少检具错用导致的检测误差。在实际加工场景中，

　　这类锥度规的使用频率极高，不管是车床主轴锥孔的日常精度校验、磨床顶尖的磨损检查，还是新加工的锥套类零件的成品检验，都需要用到对应的莫氏锥度规，这套成组的模型完整还原了不同号数规体的外形细节、基座的定位结构，不管是用来做检具设计的参考，还是加工工艺排布的模拟，都能直接对应现场的实际使用状态，不会出现模型结构和实物脱节的问题。建模过程中对每个规体的锥面角度都做了参数化设置，调整锥度参数的时候可以快速生成对应公差等级的规体模型，基座上的定位槽也和对应规体做了装配约束，模拟装配的时候可以直观看到规体放入定位槽后的间隙、贴合状态，提前验证收纳结构的合理性，避免实际加工基座的时候出现槽位尺寸偏差导致规体放不进去或者晃动的问题。
