多规格针规套装精密测量器具结构设计

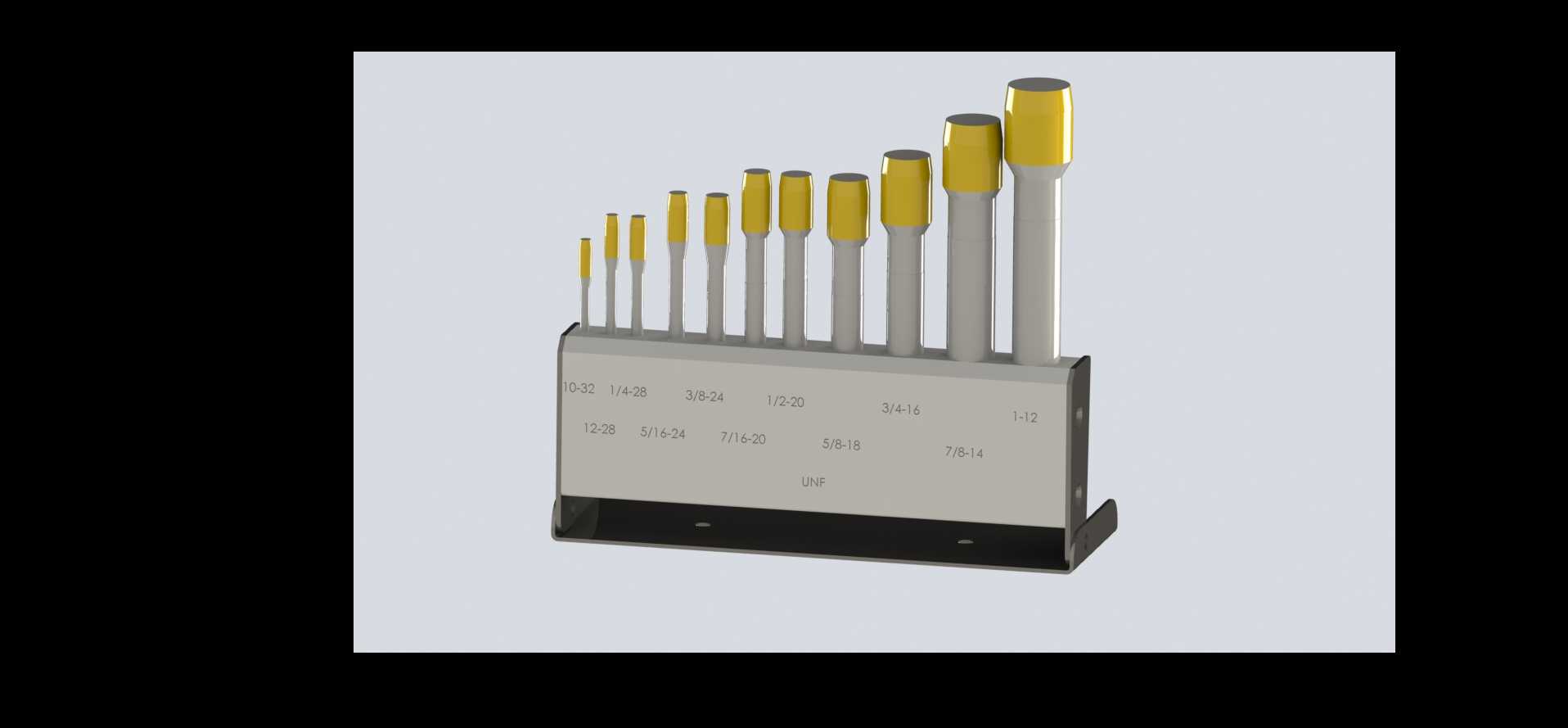

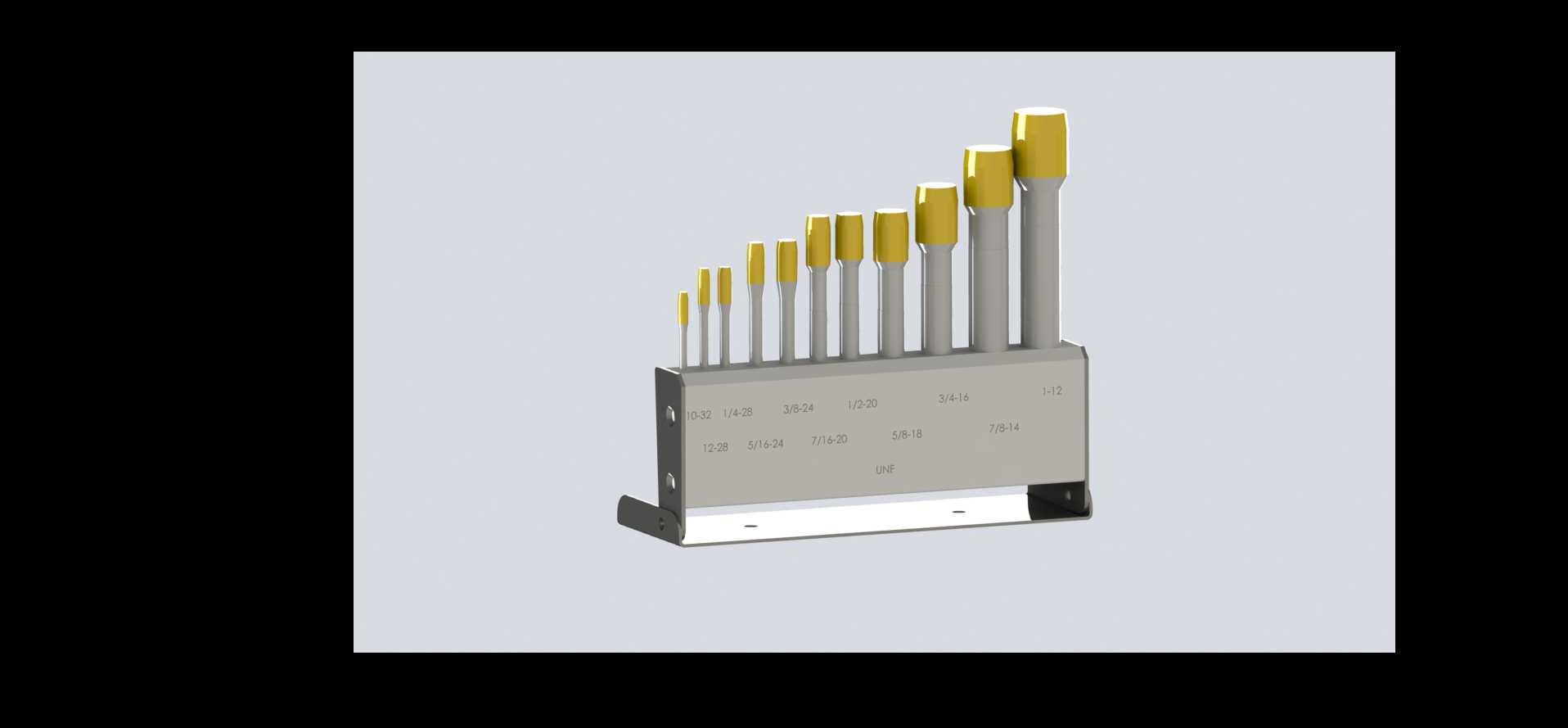

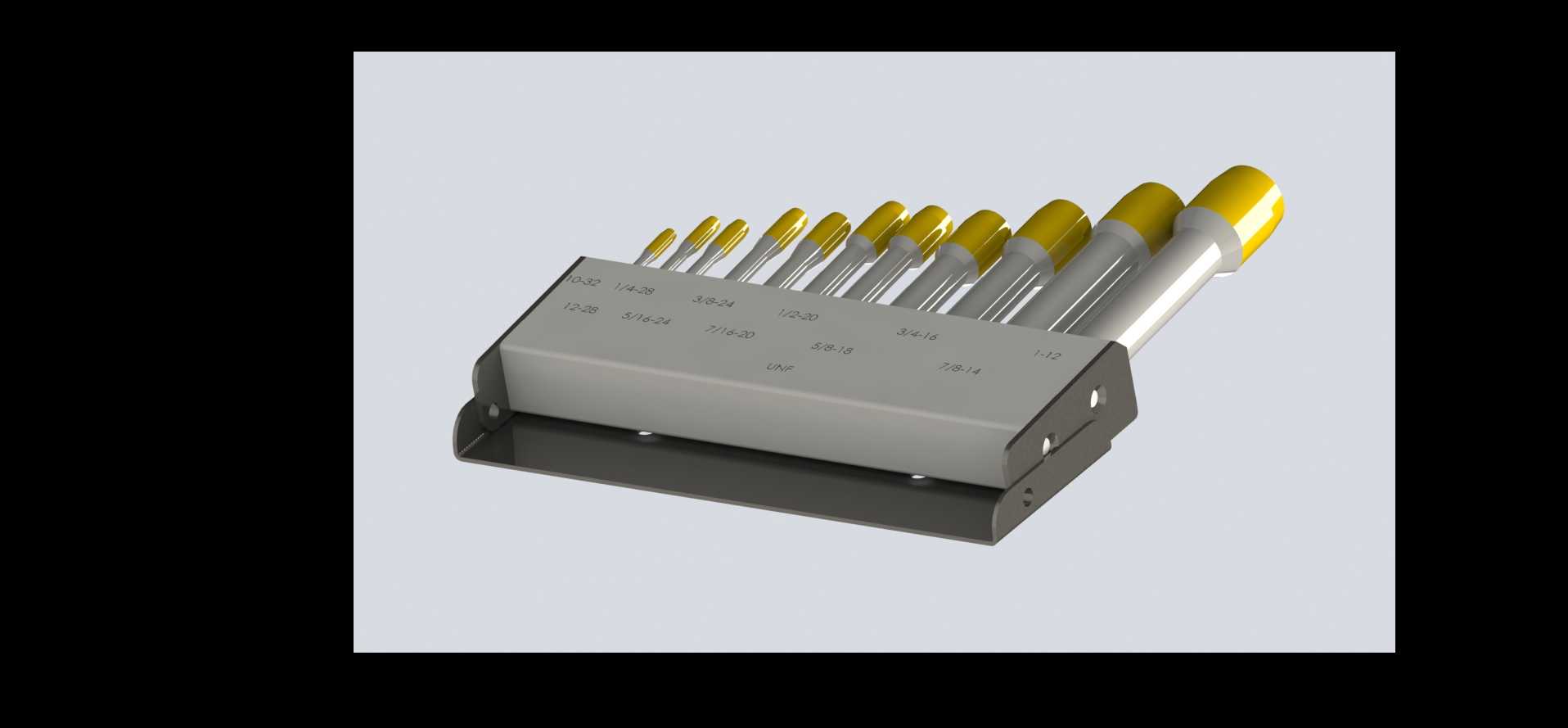

　　在精密机械加工、模具制造、电子元器件生产等领域，孔径、孔位的尺寸精度校验是制程管控中不可或缺的环节，这套多规格针规套装正是为这类高精度检测场景设计的实物量具三维结构。日常生产中，操作人员需要快速判定钻孔、铰孔、冲孔后的内孔尺寸是否落在公差带范围内，相比塞尺、内径千分尺这类需要读数调整的量具，成组针规可以通过通止判定的方式，在几秒内完成单孔的尺寸校验，大幅提升批量零件检测的效率，在小尺寸微孔检测场景下，针规的检测可靠性远高于光学影像设备的边缘识别结果，不受孔壁反光、毛刺投影的干扰。整套针规采用阶梯排布的收纳结构，底座做了倾斜式的承托设计，所有针规的手柄端向上抬升15度左右，操作人员取放时不需要将手指探入底座深处，

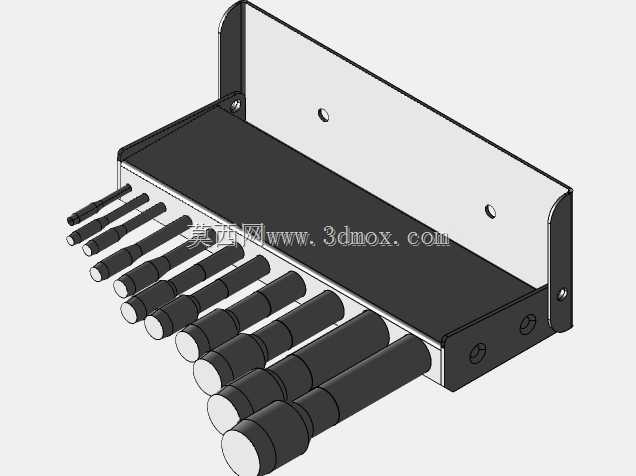

　　只需捏住针规尾部的防滑帽即可快速抽出，避免多根针规同时被带落混料。每根针规的测量端采用硬质合金材质的圆柱结构，圆柱度控制在0.001mm以内，测量端面做了极小的倒角处理，既可以避免插入孔位时刮伤孔壁，也能引导针规顺利进入孔内，不会因为端面直角卡滞在孔口位置。针规的金属手柄段做了滚花防滑处理，尾部的黄色防护帽采用软质塑胶材质，一方面可以在针规收纳时起到标识作用，不同尺寸段的针规可以通过帽体的细微色差快速区分，另一方面也能避免针规在底座内滑动时，金属尾部和底座碰撞产生磕碰损伤，影响测量端的精度。收纳底座采用分体式结构，下部是黑色的金属安装基座，上部是带定位槽的灰色承托块，每个定位槽的尺寸和对应针规的手柄直径做间隙配合，间隙控制在0.

　　1mm左右，既不会因为间隙过小导致针规插拔卡滞，也不会因为间隙过大导致针规在槽内晃动倾斜。底座的底部做了四个防滑脚垫的安装位，放置在工作台面时不会因为取放针规的作用力产生滑移，底座侧面预留了标识铭牌的粘贴区域，可以将整套针规的尺寸范围、精度等级标注在对应位置，方便现场管理人员快速识别量具的校准状态。从安装边界来看，整套收纳装置的横向长度适配常规工位器具的摆放宽度，不会占用过多的工作台操作空间，倾斜式的结构设计让整体重心靠后，即使不小心碰到底座前端，也不会出现整套装置倾翻的情况。在结构设计过程中，每根针规的定位槽深度经过反复验证，确保针规插入后露出的手柄长度一致，操作人员不需要刻意调整针规的插入深度，取用时的握持位置统一，

　　减少不同操作人员使用时的手感差异。针规的测量段和手柄段采用过盈压装的连接方式，连接位置做了退刀槽结构，避免压装时应力集中导致针规测量端弯曲变形，压装后的同轴度控制在0.002mm以内，保证测量时针规可以垂直进入孔位，不会因为同轴度误差导致测量结果偏大。针对现场使用中容易出现的针规混放问题，承托块上每个定位槽的旁侧都预留了激光刻字的位置，可以将对应针规的直径尺寸刻在槽位旁，即使针规被取出后放错位置，操作人员也能快速对应归位，避免不同尺寸的针规混放导致检测失误。整套结构没有多余的复杂零件，所有部件都采用常规的机加工工艺即可生产，承托块可以采用铝合金材质做阳极氧化处理，重量轻且耐磨，下部基座采用冷轧钢板折弯焊接后喷塑，结构强度足够支撑整套针规的重量，长期使用不会出现变形。在实际应用场景中，这套针规套装不仅可以用于生产现场的制程检测，也可以用于质检部门的来料校验、模具修配时的配合尺寸确认，在精密轴承装配、液压阀块孔道检测、注塑模具顶针孔校验等场景下，都是必不可少的基础检测工具。
