L型多柱式传感器安装定位支架结构

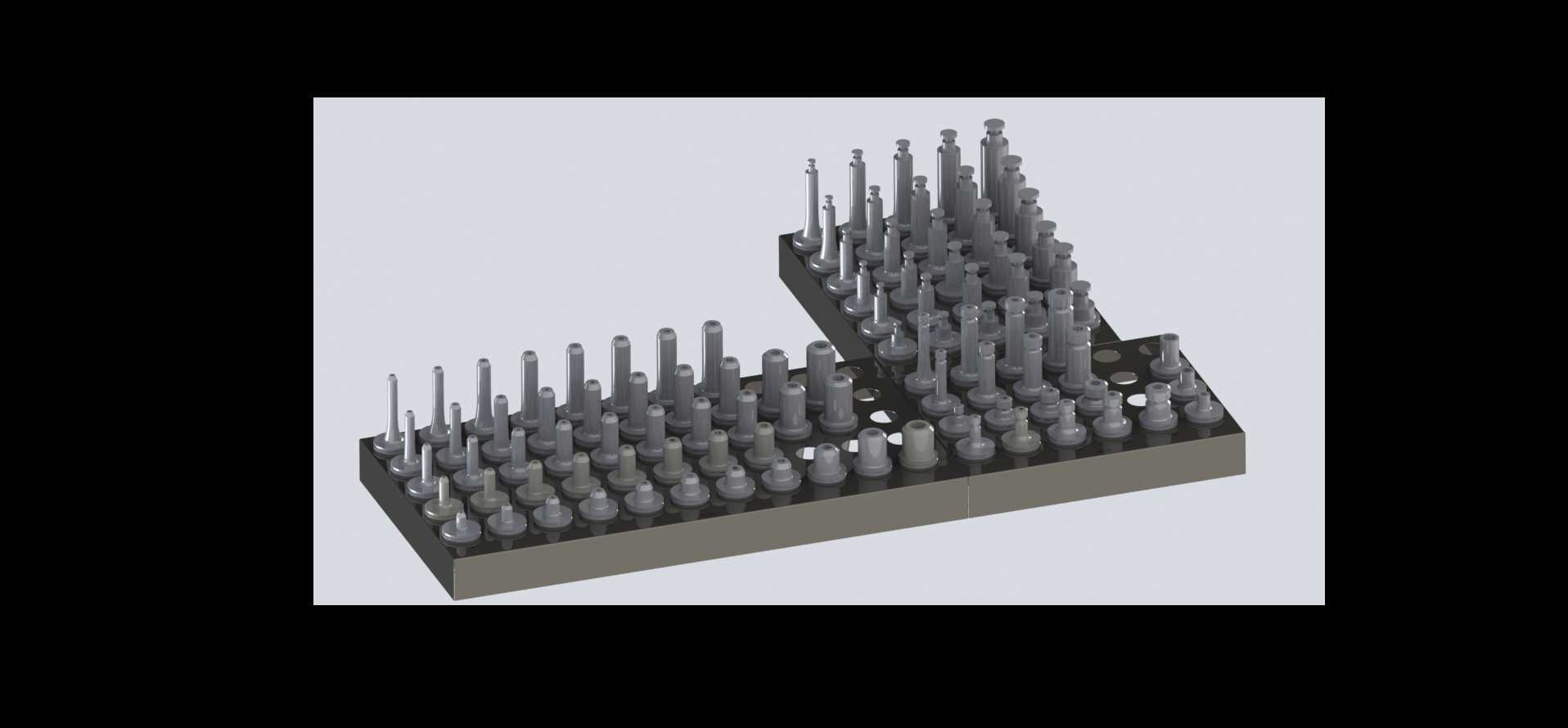

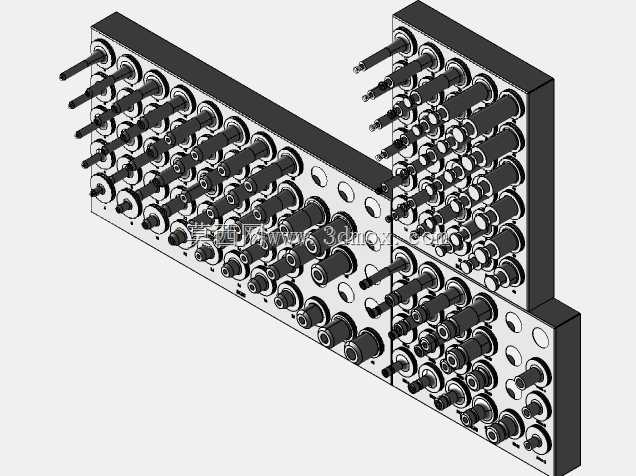

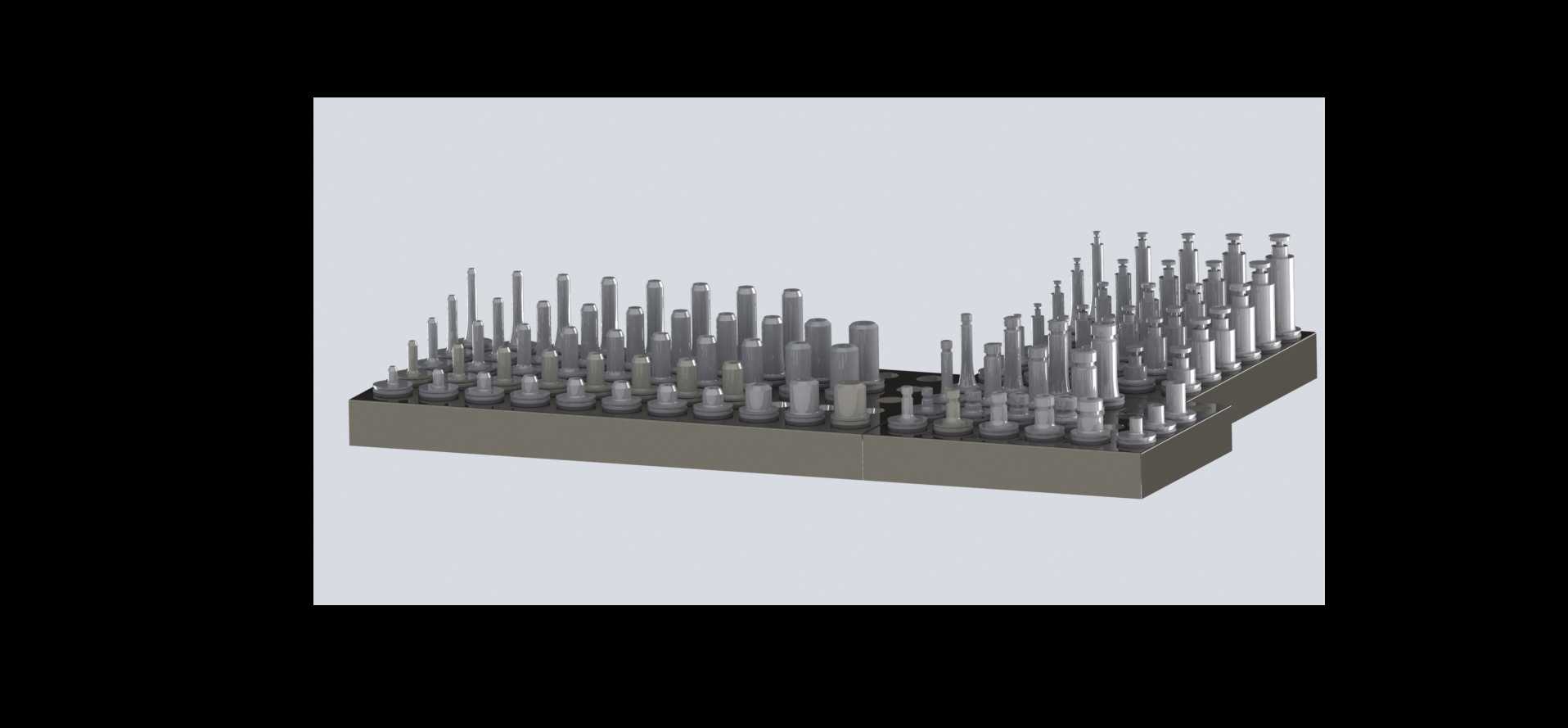

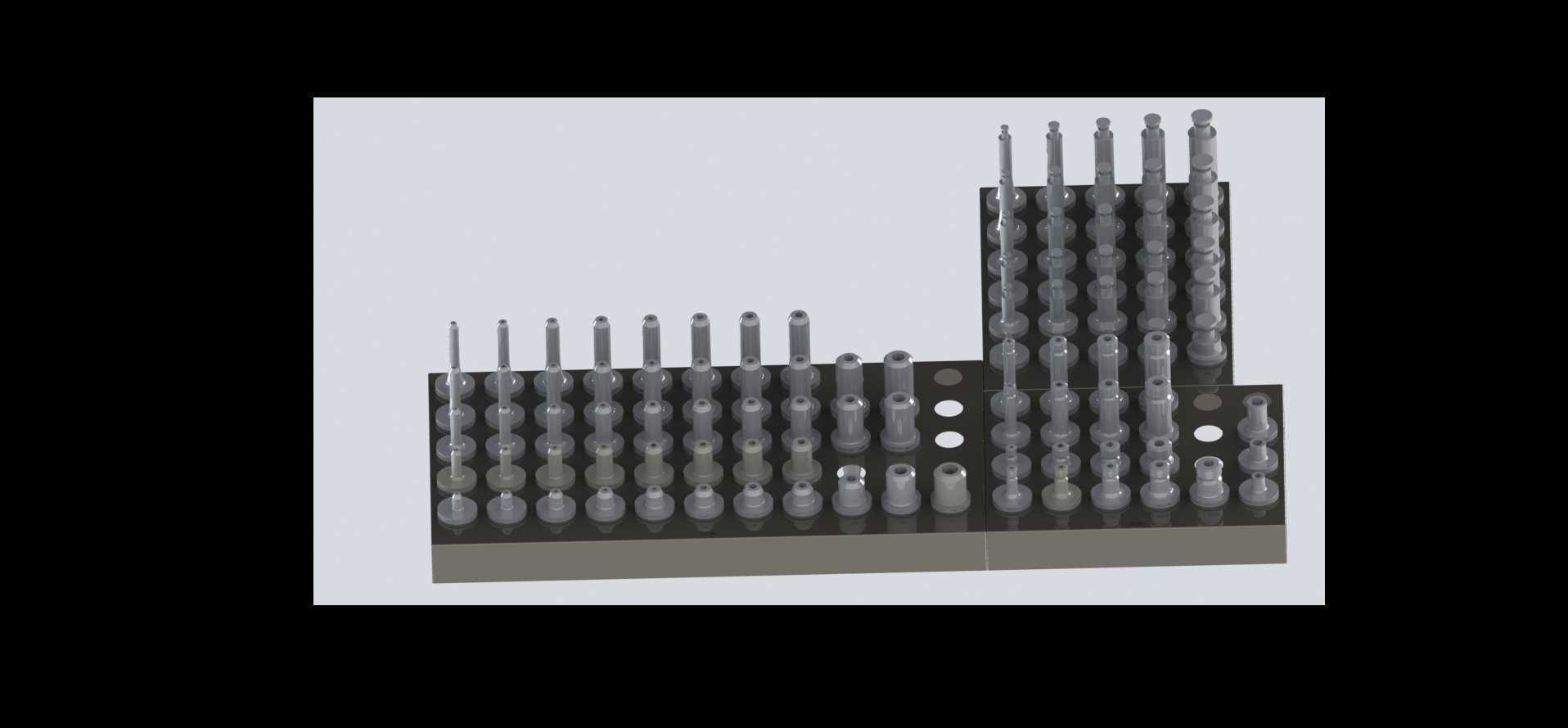

　　在自动化检测工位、多通道信号采集场景中，这类L型排布的多柱式支架主要承担传感器的定位、排布与安装承载作用，常见于多点位同时检测的尺寸测量工位、阵列式接近开关排布区、多探头检测工装的承载结构上。不同于单点位安装的简易支架，这款支架采用直角L型的基座布局，能够同时覆盖两个垂直方向的检测点位排布需求，适配工位转角处的密集检测点安装，不需要额外拼接两个独立支架，减少了安装时的拼接误差累积。支架基座采用整体式块状结构，底部为平整安装面，可直接通过螺栓固定在设备台面或者工装底板上，基座上按照固定行列间距排布了多组不同高度的安装柱，每根安装柱顶端都预留了传感器安装位，能够适配不同外径的圆柱型传感器，比如接近开关、光电检测探头、

　　接触式位移测头等部件的固定。从设计逻辑上看，这款支架在排布安装柱时，充分考虑了密集检测场景下的传感器干涉问题，不同安装柱的高度差经过计算，相邻位置的传感器安装后不会出现信号互相干扰、结构碰撞的问题，同时柱体之间预留了足够的走线空间，传感器的连接线可以顺着柱体间隙排布到基座侧边的走线槽内，避免设备运行过程中线缆被运动部件剐蹭。安装边界方面，支架的直角边长度根据常规检测工位的转角尺寸设计，整体基座厚度满足重载场景下的刚性需求，安装柱的同轴度公差控制在常用传感器安装的允许范围内，不需要额外调整就能保证传感器的检测方向对准被测点位。在实际产线应用中，这类支架常被用在零部件多尺寸同时检测的工位上，比如机加工零件的形位公差检测、

　　装配工位的多点位到位检测、物流分拣线的多通道物品识别区域，相比零散安装的传感器固定方式，整体式支架能够一次性完成所有传感器的位置校准，大幅缩短工位调试的时间，同时长期运行过程中不会因为设备振动出现单个传感器移位的问题，检测稳定性更高。设计过程中，柱体与基座采用一体化结构，避免了装配式柱体长期受振动出现松动的问题，基座的安装孔位采用沉孔设计，固定螺栓安装后不会突出基座表面，保证支架底部与安装面完全贴合，不会出现安装倾斜导致的传感器角度偏差。不同高度的安装柱对应不同检测距离的传感器选型需求，对于检测距离较短的高精度传感器，匹配高度较低的安装柱缩短检测距离，对于需要避让工件突出结构的点位，匹配高度较高的安装柱抬高传感器位置，

　　避免工件上下料过程中碰撞传感器探头。另外，支架的L型结构本身具备较好的抗扭刚性，即使在设备启停有冲击的场景下，支架的形变量也能控制在传感器检测精度允许的范围内，不需要额外增加加强筋结构，整体结构紧凑，占用的安装空间更小，适合空间局促的转角工位使用。柱体的排布间距参考了常用圆柱型传感器的外径尺寸，预留了足够的螺母拧紧操作空间，安装传感器时可以直接在支架正面完成锁紧操作，不需要从背面预留操作空间，进一步压缩了支架所需的安装空间。在表面处理上，这类支架通常会做发黑或者阳极氧化处理，避免车间环境中的油污、切削液腐蚀支架表面，长期使用也不会出现锈蚀导致的安装柱尺寸变化，保证传感器安装位置的长期精度稳定。
