多组阵列式接触传感检测组件结构

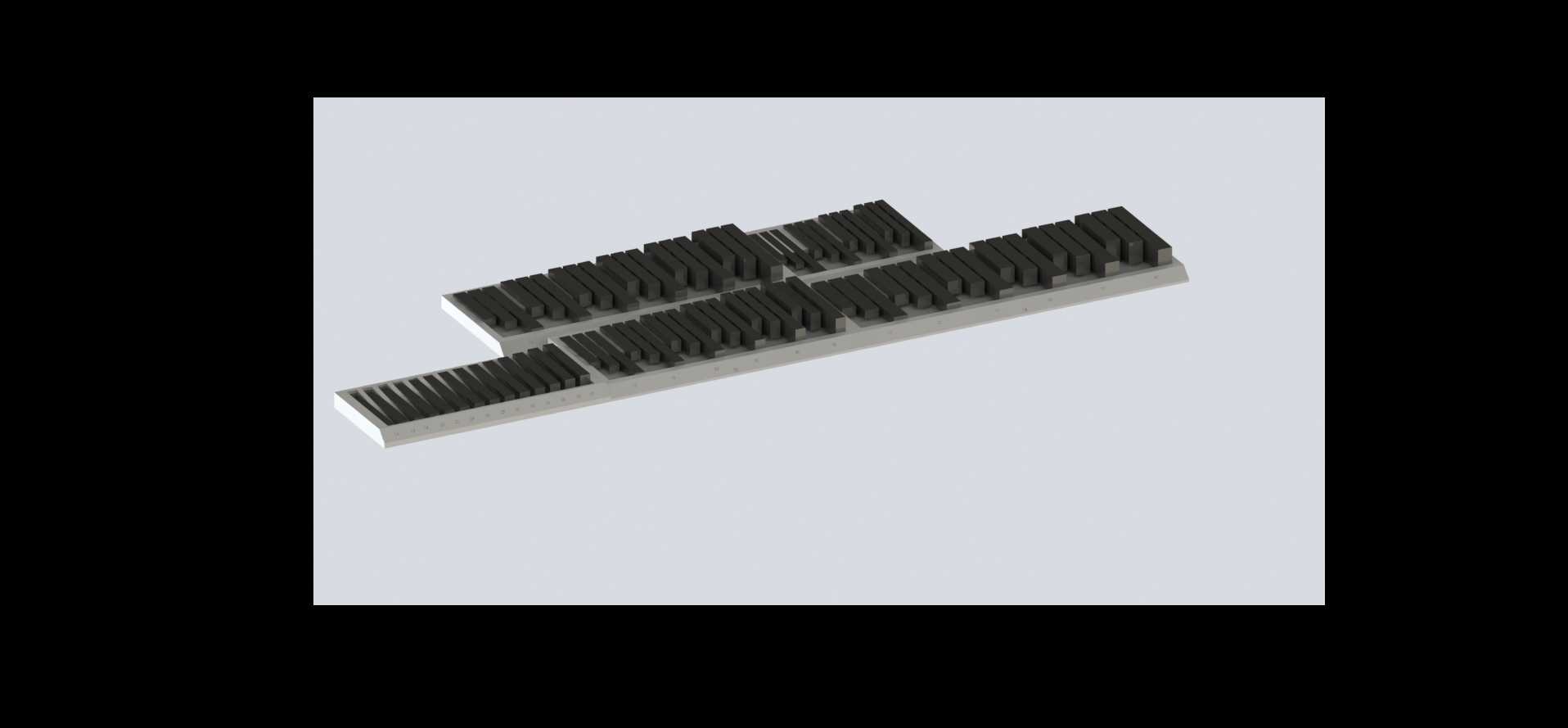

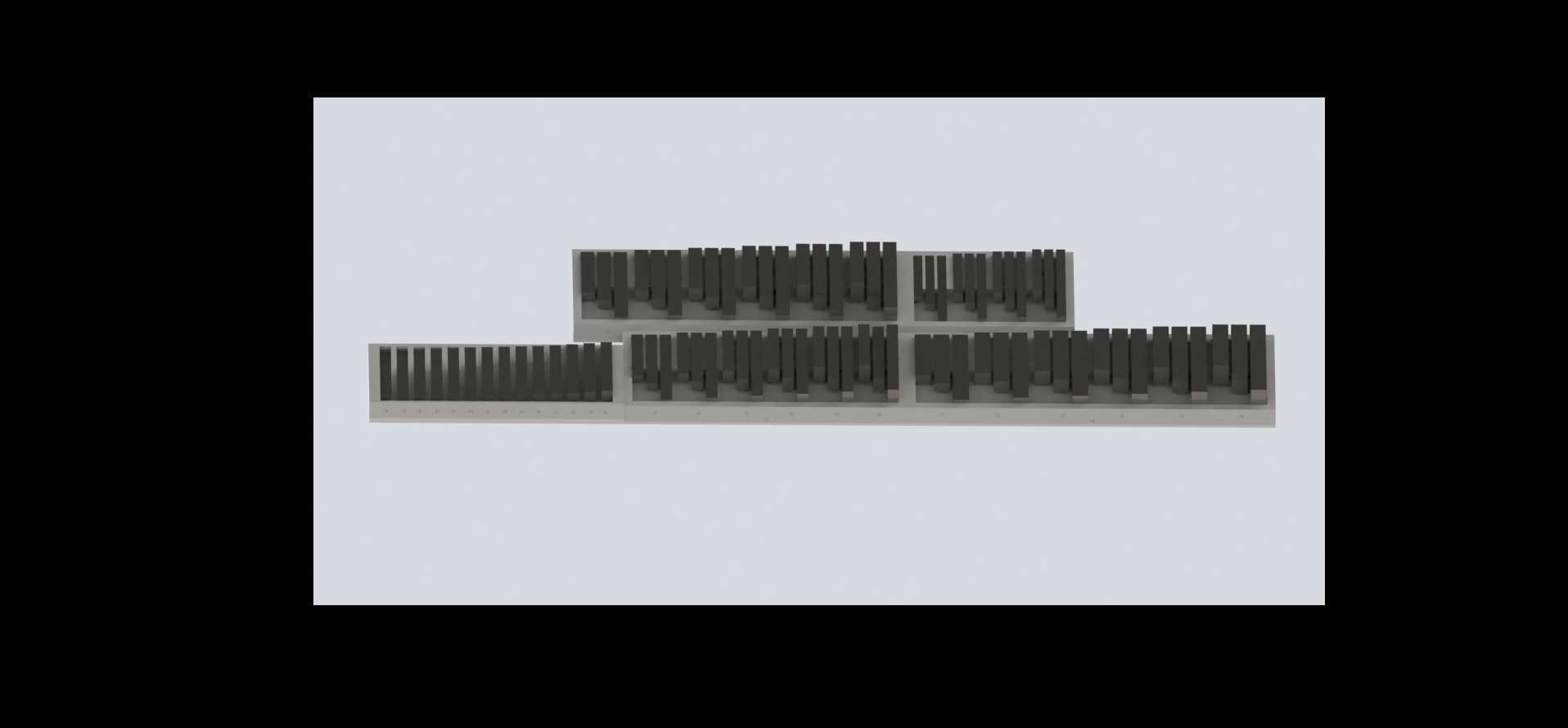

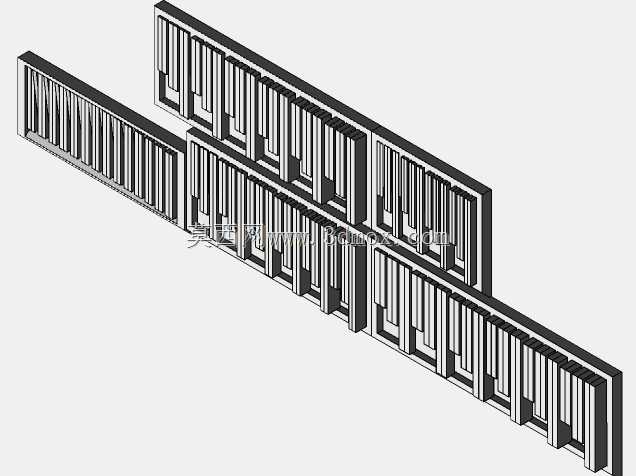

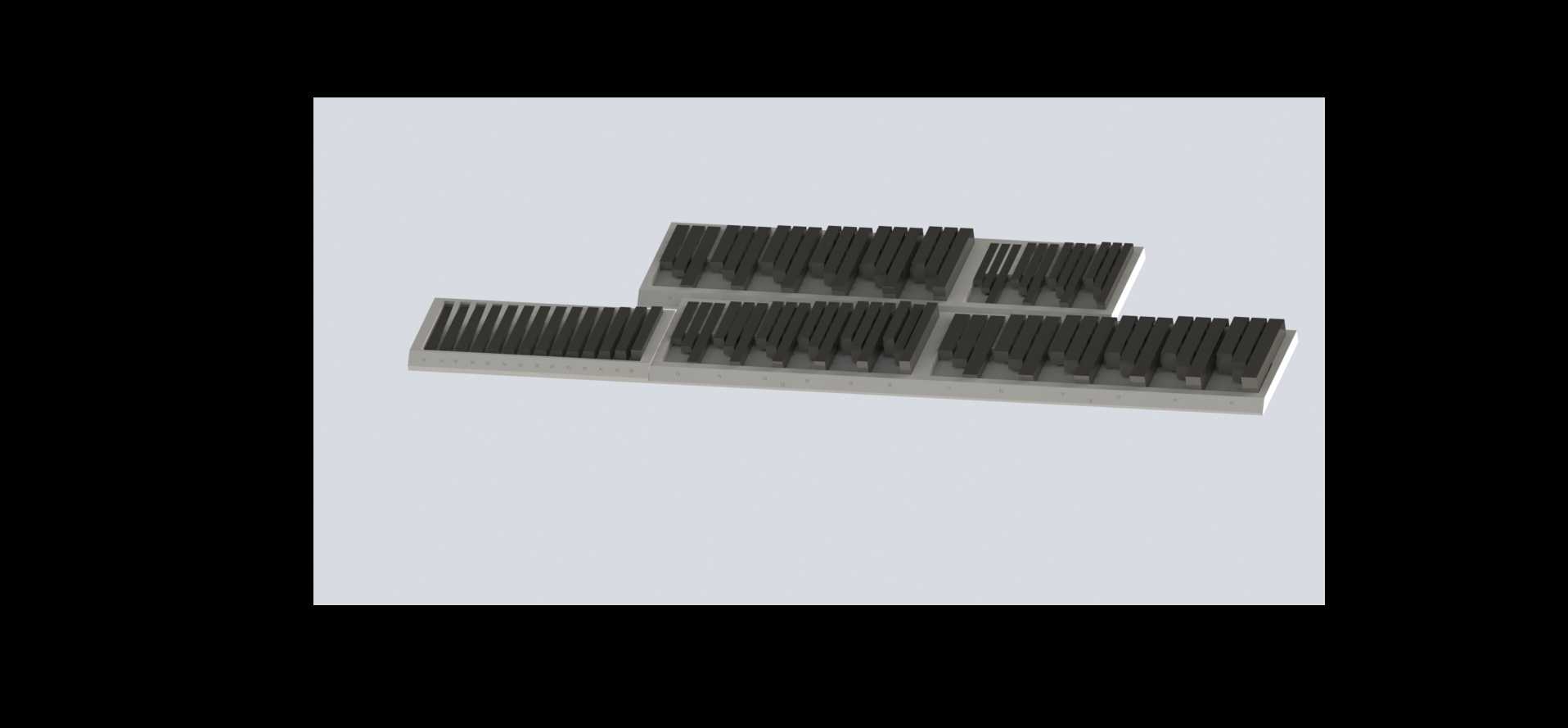

　　在工业自动化产线的工件到位检测、尺寸偏差校验、多工位并行状态采集场景中，这类多组阵列排布的接触式传感组件是替代零散单点传感器、压缩安装空间的常用方案。不同于单支独立安装的传感单元，该组件将多组接触检测触点集成在统一的安装基座上，可一次性覆盖宽幅检测面，适配板材、长条形型材、多工位排布的小型零件的批量检测需求，在3C电子零部件分拣、包装线物料到位校验、钣金加工线工件定位环节都有广泛应用。从结构设计逻辑来看，组件采用分块式基座布局，长短两组基座可根据实际检测工位的排布灵活组合，长基座适配连续宽幅检测区域，短基座可补充边角位置的检测点位，避免出现检测盲区。每个触点单元采用独立的弹性伸缩结构，当被检测工件接触到触点端部时，

　　触点回缩触发内部的通断信号，多组触点的信号可统一接入接线端汇总输出，无需为每个传感单元单独布设走线，大幅减少产线布线的工作量，也降低了多线并行带来的信号干扰风险。安装边界方面，基座底部预留了标准的安装孔位，可直接通过螺栓固定在设备的安装架或者检测工位的机架上，基座的厚度控制在常规工业安装的兼容尺寸范围内，不会额外占用过多的Z向安装空间，触点的伸出行程经过匹配设计，既可以覆盖常规工件的位置偏差范围，也不会因为行程过长导致触点受撞击损坏。在实际选型应用中，这类阵列传感组件尤其适合需要同时检测多个点位接触状态的场景，比如包装线中多列包装盒的到位检测，单组组件即可覆盖4-6列工位的检测需求，相比安装多个独立传感器，

　　整体安装调试时间可缩短六成以上，后续维护时也可单独更换损坏的触点单元，无需整体拆卸组件，降低运维成本。设计过程中需要重点考虑触点的排布间距，要匹配被检测工件的最小尺寸，避免出现工件尺寸过小无法触发触点的漏检问题，同时基座的材质选用具备一定刚性的工程材质或者轻质铝合金，既保证长期使用的结构稳定性，也不会因为自重过大给安装机架带来额外负载。触点端部的接触头采用圆弧过渡设计，避免接触工件时刮伤工件表面，尤其适合外观要求较高的3C零部件、包装成品的检测场景，不会在工件表面留下压痕或者划痕。在信号传输层面，组件内部的接线采用集成式排线设计，所有触点的信号线路汇总到基座端部的统一接插件上，

　　对接设备IO端口时只需插拔一次接插件即可完成所有点位的接线，相比逐点接线的方式，接线错误率大幅降低，也方便后期设备改造时快速拆装移位。实际使用时，该组件可配合PLC的输入端口直接使用，无需额外加装信号放大模块，触点的触发力度经过调校，既可以保证轻量工件接触时可靠触发，也不会因为触发力度过大导致轻薄工件被顶移位，适配不同克重、不同材质的被检测工件。从结构建模的角度来看，这类组件的建模需要重点保证每个触点单元的装配间隙合理，预留出足够的伸缩活动空间，避免出现触点卡顿无法回弹的问题，同时安装孔位的位置公差需要控制在工业安装的标准范围内，保证现场安装时可以直接对位固定，无需二次扩孔调整。基座的分块拼接位置设计有定位止口，多块基座拼接使用时可以保证触点排布的直线度，不会出现拼接处触点错位导致的检测间隙，适配不同宽度的检测面需求，用户可根据实际检测幅面灵活选择拼接1-4组基座，覆盖从窄幅小工位到宽幅大型板材检测的不同场景。
