多规格集成式工装夹具组件结构设计

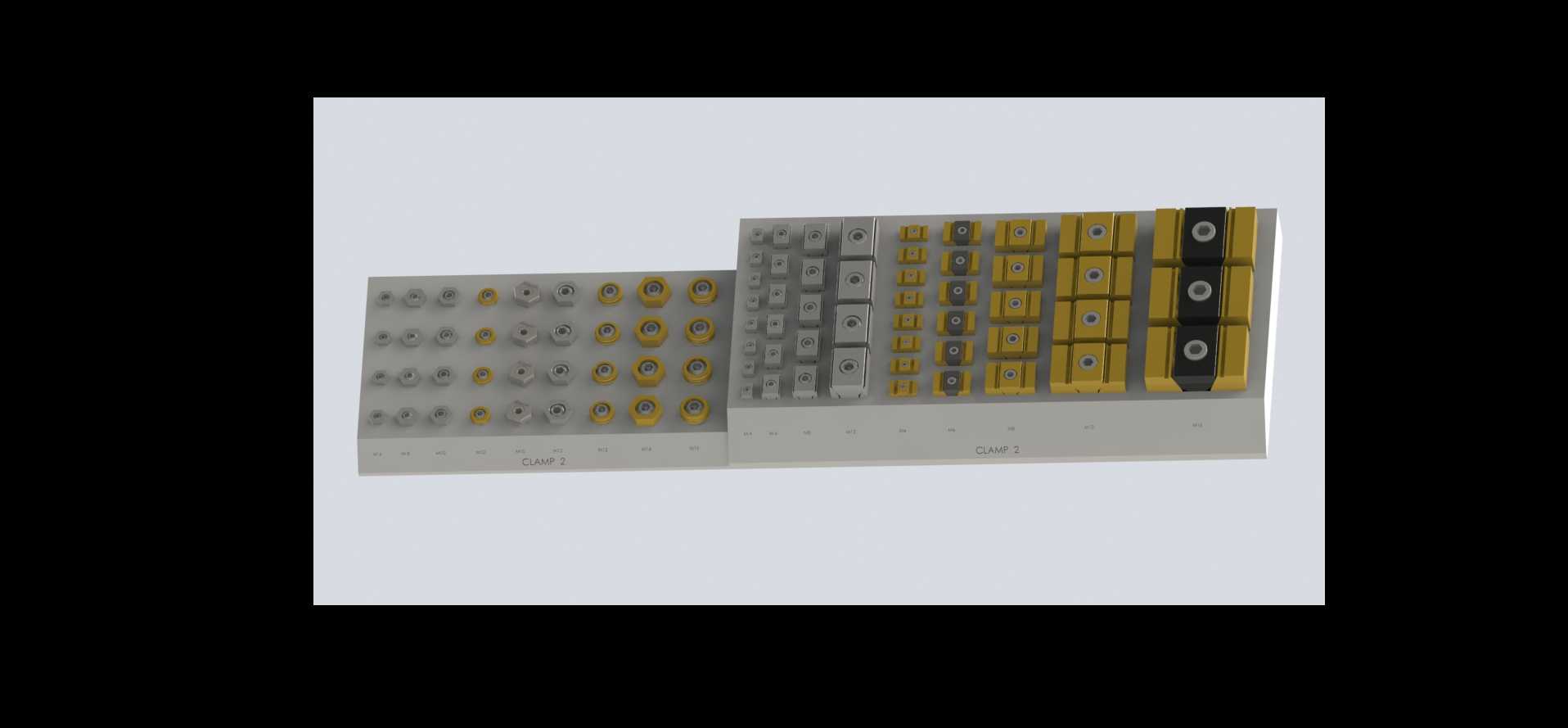

　　这套集成式夹具组件主要面向多品类小批量零件的精密装夹场景，常见于实验室传感器标定工位、精密电子元件检测工装、小型机械零件工序间装夹定位环节，区别于通用单工位虎钳的单一装夹能力，该组件在同一块基座上集成了多组不同规格的夹紧单元，可同时完成不同外形尺寸工件的定位与夹紧，大幅缩减工位换型的装夹调整时间。从实际使用场景来看，在传感器性能测试环节，不同外形的压力、温度、光电传感器往往需要定制专属装夹座，单工位夹具每次更换测试样品都需要重新找正、调整夹紧行程，这套集成组件将常用的圆柱类工件装夹位、方块类工件装夹位、薄型片状工件装夹位整合在同一基座上，每个夹紧单元的行程都做了限位设计，避免过度夹紧损伤薄壁类、脆性材质的传感器外壳。设计思路上，

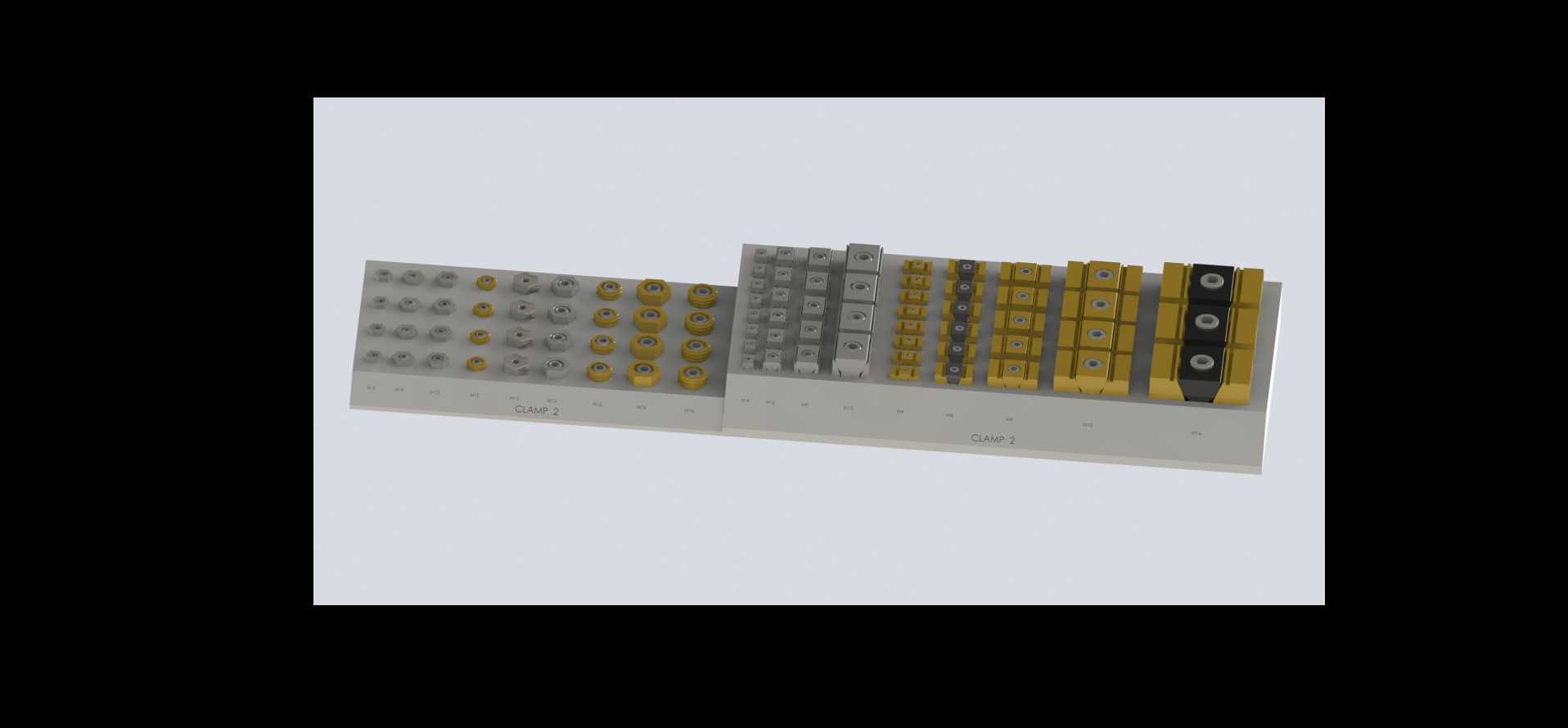

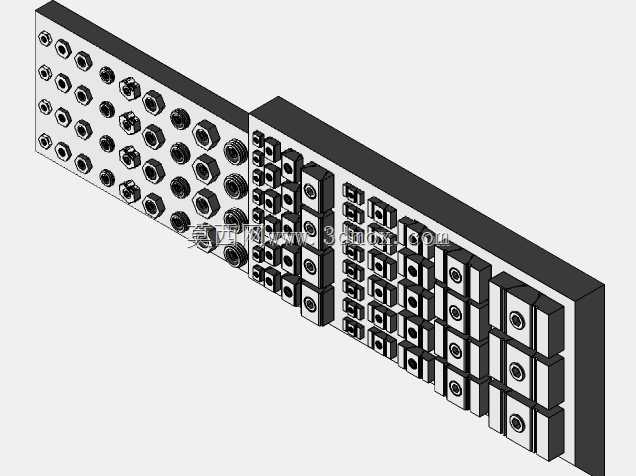

　　基座采用整体式平直结构，底面做了统一的定位键槽设计，可直接适配标准光学平台、工装工作台的T型槽安装基准，不需要额外加工过渡连接板，安装时只需要将基座底面的定位键卡入工作台T型槽，拧紧两侧的压紧螺栓即可完成整体固定，安装边界的长宽尺寸适配常规小型测试工位的台面预留空间，不会占用过多操作区域。不同夹紧单元的结构做了差异化设计：左侧区域的带定位孔夹紧单元，主要适配带插针的圆柱类传感器，每个定位孔的公差控制在H7级别，工件插入后不需要额外找正，侧面的紧定螺钉可实现快速锁紧，夹紧力通过螺钉端部的尼龙垫传递，避免刮伤工件表面；中间区域的弹簧式快速夹钳单元，针对频繁拆装的方块类工件设计，扳动夹钳手柄即可完成开合，

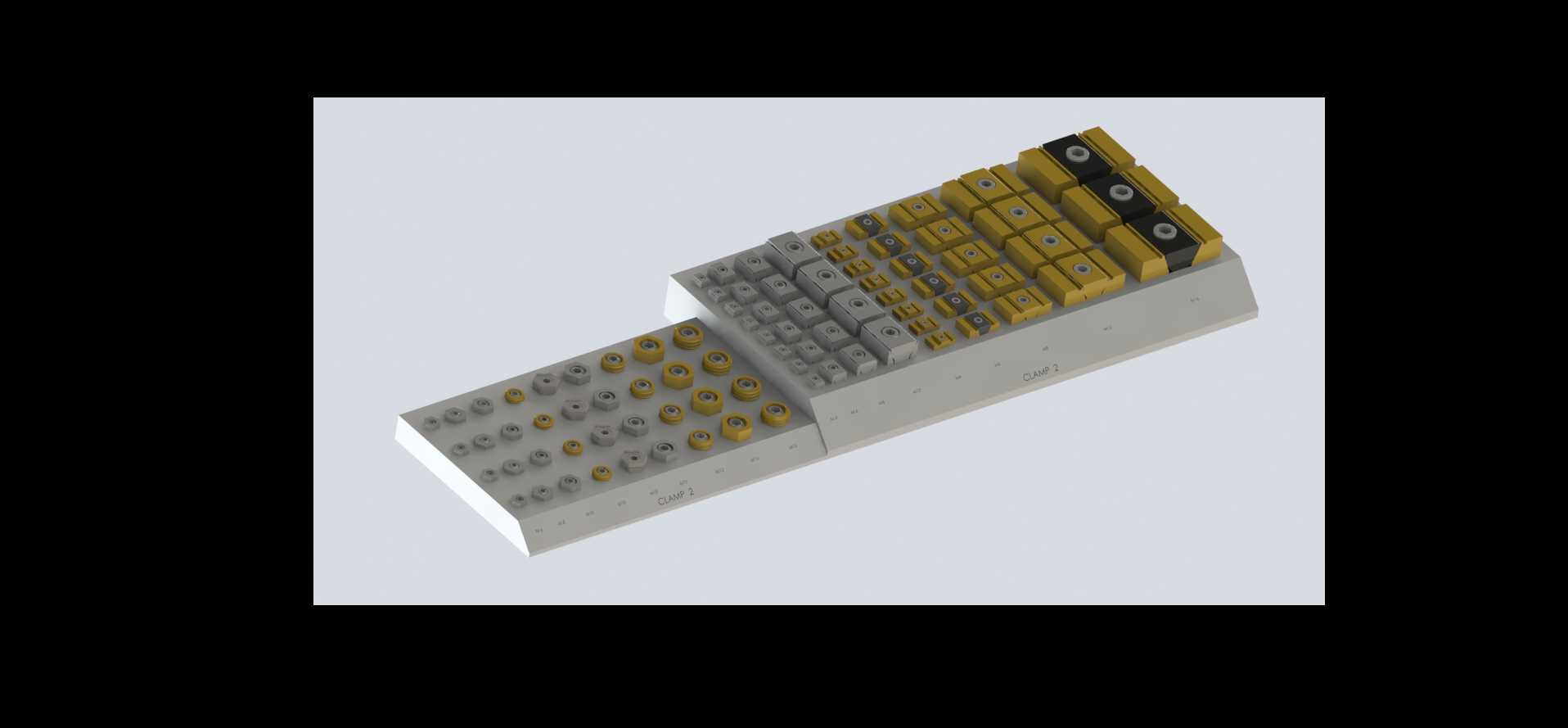

　　夹紧行程预留了2-5mm的调整余量，可兼容一定尺寸公差范围内的工件，不需要每次装夹都调整夹紧位置；右侧区域的长条式压板夹紧单元，主要针对长度尺寸较大的条状、板状工件，压板上做了长条形调节孔，可根据工件长度灵活调整压紧点位置，压板下方的支撑块高度可更换，适配不同厚度工件的装夹需求。从结构细节来看，所有夹紧单元的活动部件都做了防脱落设计，夹钳的转轴、紧定螺钉、调节螺栓都设置了限位结构，日常拆装维护时不会出现零件散落丢失的问题；基座表面做了硬质氧化处理，耐磨性能优于普通钢材表面，长期反复装夹工件也不会出现基准面磨损导致的定位精度下降问题；各个夹紧单元在基座上的排布做了操作空间预留，相邻工位的夹紧操作手柄不会出现干涉，

　　操作人员在不同工位装拆工件时不会被相邻的夹具部件磕碰。实际应用中，这套组件除了用于传感器测试工位，也可适配小型精密零件的钻孔、打磨、检测工序装夹，相比多套独立夹具分散布置的方案，集成式结构的整体刚性更好，装夹后的重复定位精度可控制在0.02mm以内，能够满足大部分精密零件的工序加工、检测的装夹精度要求。针对不同的使用需求，各个夹紧单元可单独拆卸更换，当某一规格的夹紧单元出现磨损时，不需要更换整个基座，只需要拆下对应单元的固定螺栓更换备件即可，维护成本远低于整体式定制工装。在安装适配性上，基座的厚度经过力学仿真校核，在满负载装夹、承受常规切削力或检测接触力的情况下，基座的最大变形量控制在0.01mm以内，不会因为基座变形影响装夹定位精度；各个夹紧单元的安装位置都做了坐标标记，当需要更换夹紧单元位置时，可根据基座表面的刻度标记快速复位，不需要重新校准各个工位的位置精度。
