BT30型集成式气路连接持具结构

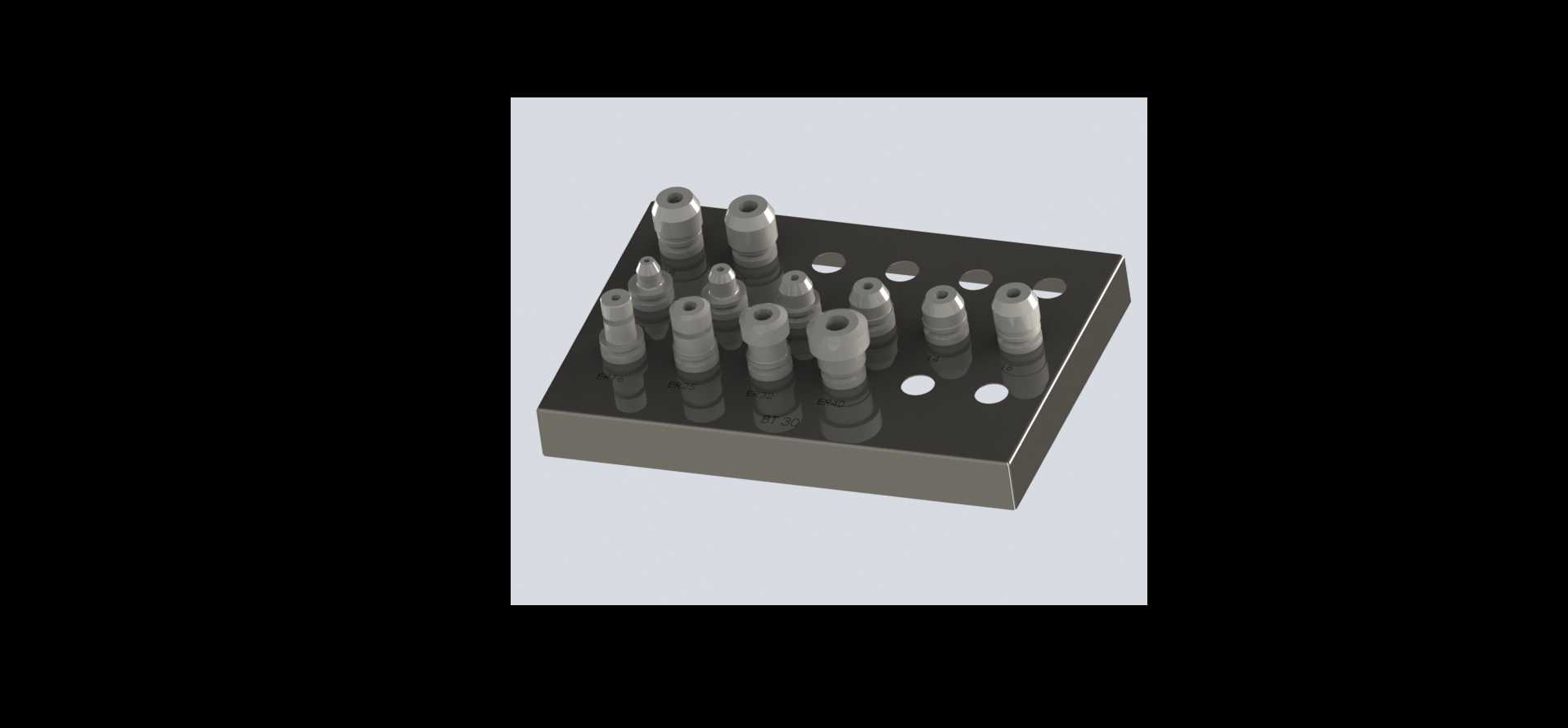

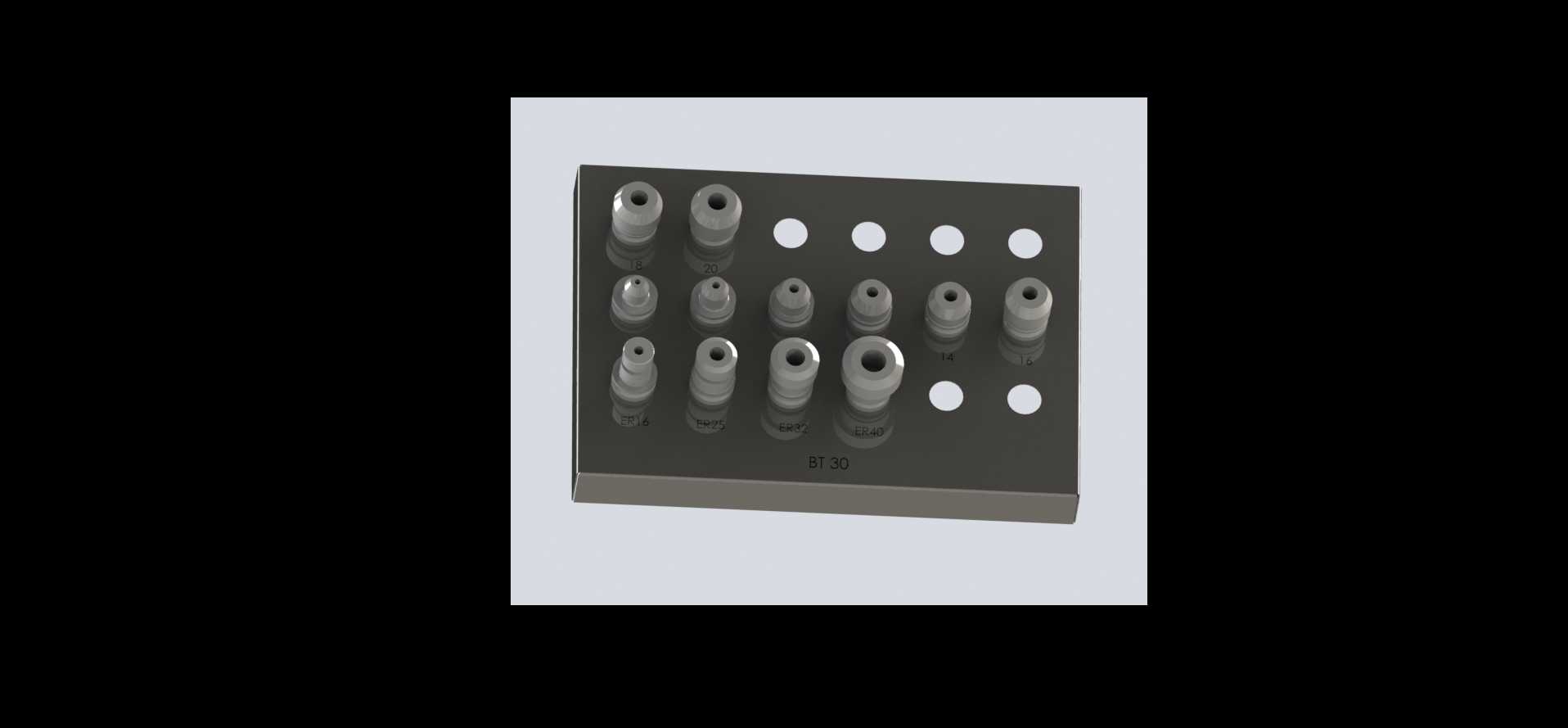

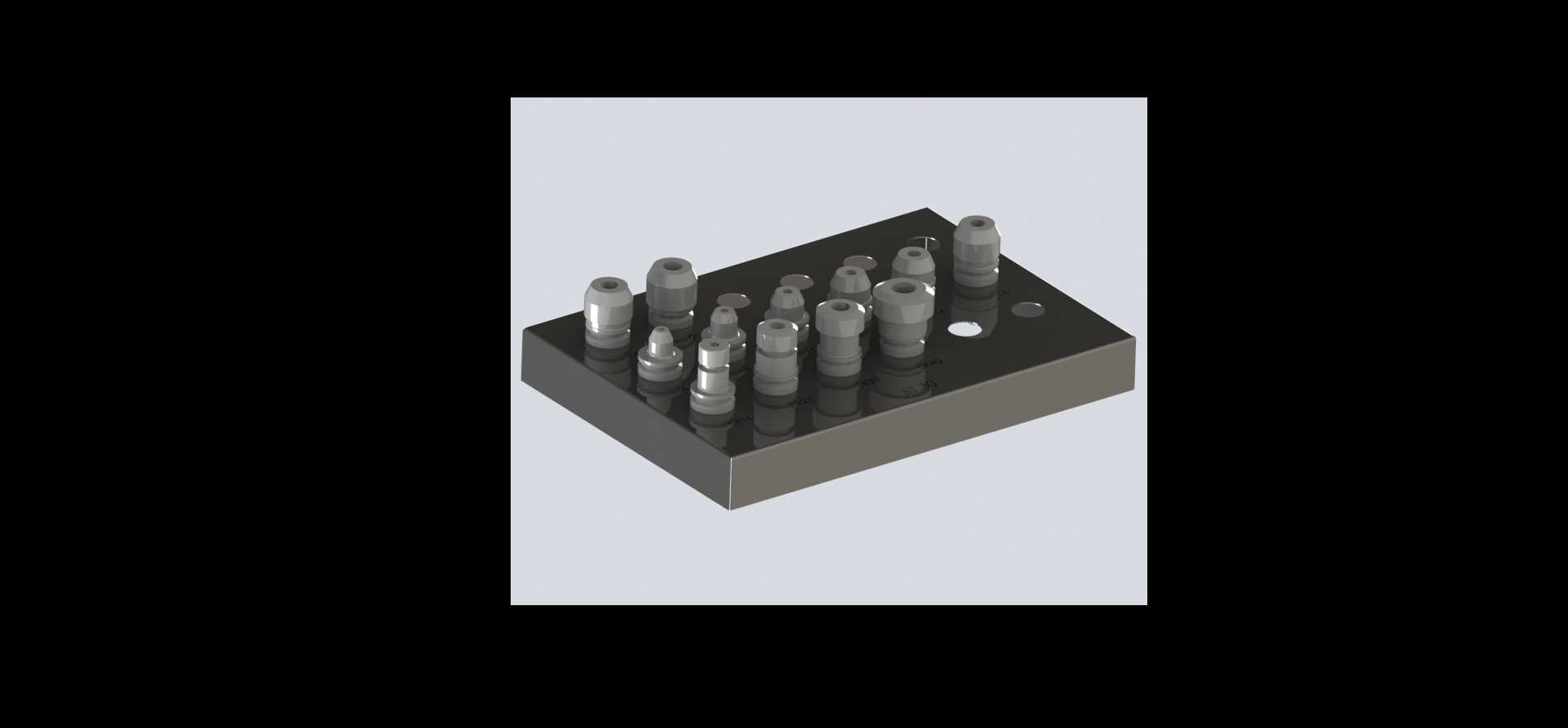

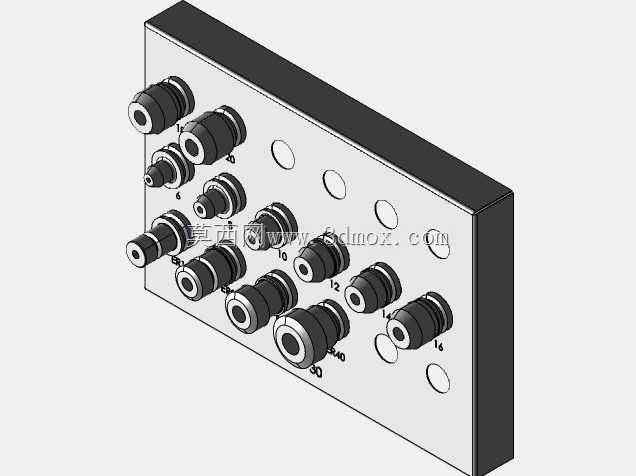

　　在机床主轴周边的气动信号采集、气路通断控制场景中，这类集成式持具承担着多管路汇接、传感元件固定的核心作用，区别于传统分散式管路接头布局，它将多个气路接口、传感元件安装位整合在单一矩形基座上，大幅压缩了主轴旁侧的安装空间，避免多管路分散排布带来的走线杂乱、检修排查难度大的问题。从结构设计逻辑来看，基座本体采用长方体构型，底面为整面安装基准面，加工时一次性铣平保证平面度要求，安装时可直接贴合设备安装板，通过基座上预留的沉头孔完成固定，不需要额外加装转接板，减少了装配累计误差。基座上的接口分为两类，一类是高度稍高的外螺纹快插接口，对应主气路的进出管路，接口的中心距严格匹配常用气动软管的弯曲半径，避免插装管路后出现管路弯折憋气的问题；

　　另一类是高度稍低的接口，对应传感信号气路的连接，这类接口的通径更小，适配小流量信号气路的传输需求，接口排布时按照气路流向依次排列，方便现场装配时区分管路功能，减少接错管路的概率。基座表面除了管路接口外，还预留了多个圆形安装孔位，这些孔位分为两种规格，稍大的孔位用于固定传感元件本体，孔位的深度按照常用接触式、气敏式传感元件的安装螺纹深度设计，装配时传感元件拧入后不会突出基座上表面过多，避免与周边运动部件发生干涉；稍小的孔位为定位销孔，装配时先打入定位销再拧入固定螺丝，可保证持具重复安装的位置精度，满足设备拆装检修后复位的精度要求。从安装边界来看，基座的整体厚度控制在常规气动元件安装的最小安全厚度范围内，既保证了内部气路孔道的加工壁厚，

　　不会因为壁厚不足出现气路串气、基座受压变形的问题，又不会因为厚度过大占用过多的Z向安装空间，适配机床主轴旁侧紧凑的安装环境。基座内部的气路孔道采用正交钻孔加工工艺，孔道交汇处做倒角处理减少气阻，所有孔道的端口在非接口位置都采用堵头密封，避免漏气，这种内部布孔的方式替代了传统的外接管路连接，减少了外部接头的数量，也就降低了接头漏气的故障点。在实际使用场景中，这类持具多用于加工中心主轴的刀库气路控制、刀具夹紧状态检测环节，持具上安装的传感元件可实时检测气路压力变化，反馈刀具是否夹紧到位，集成式的结构让整个气路控制单元的响应速度更快，因为内部孔道的长度远短于外接管路的长度，气路压力信号的传递延迟更低，能有效提升刀具状态检测的响应速度，

　　避免因为信号延迟出现打刀的问题。设计过程中还考虑了现场维护的便利性，所有接口都布置在基座的上表面，维护时不需要拆卸基座本体，站在设备正面就可以完成所有管路的插拔、传感元件的更换操作，基座的边角处都做了倒角处理，避免装配时划伤操作人员，也减少了应力集中的问题，提升基座的结构强度。基座表面做了发黑处理，既可以防锈，也不会因为表面反光干扰周边光电传感器的正常工作，适配车间复杂的光环境。在选型适配时，这类持具可直接匹配BT30规格主轴的周边安装尺寸，不需要额外修改安装孔位，接口规格适配常用的4mm、6mm气动软管，可直接对接车间现有气源管路，减少了现场改制的工作量。
