立式多层传感器安装支架结构设计

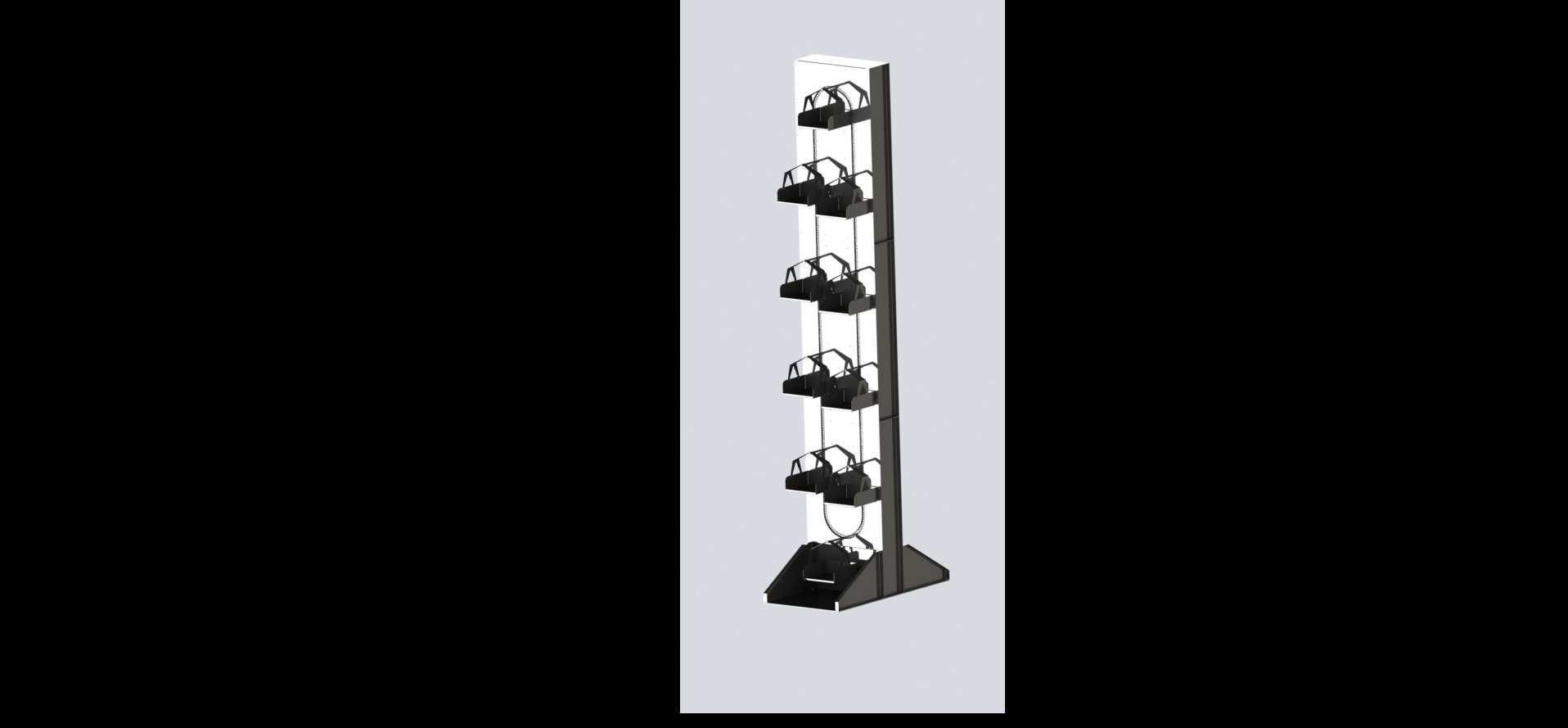

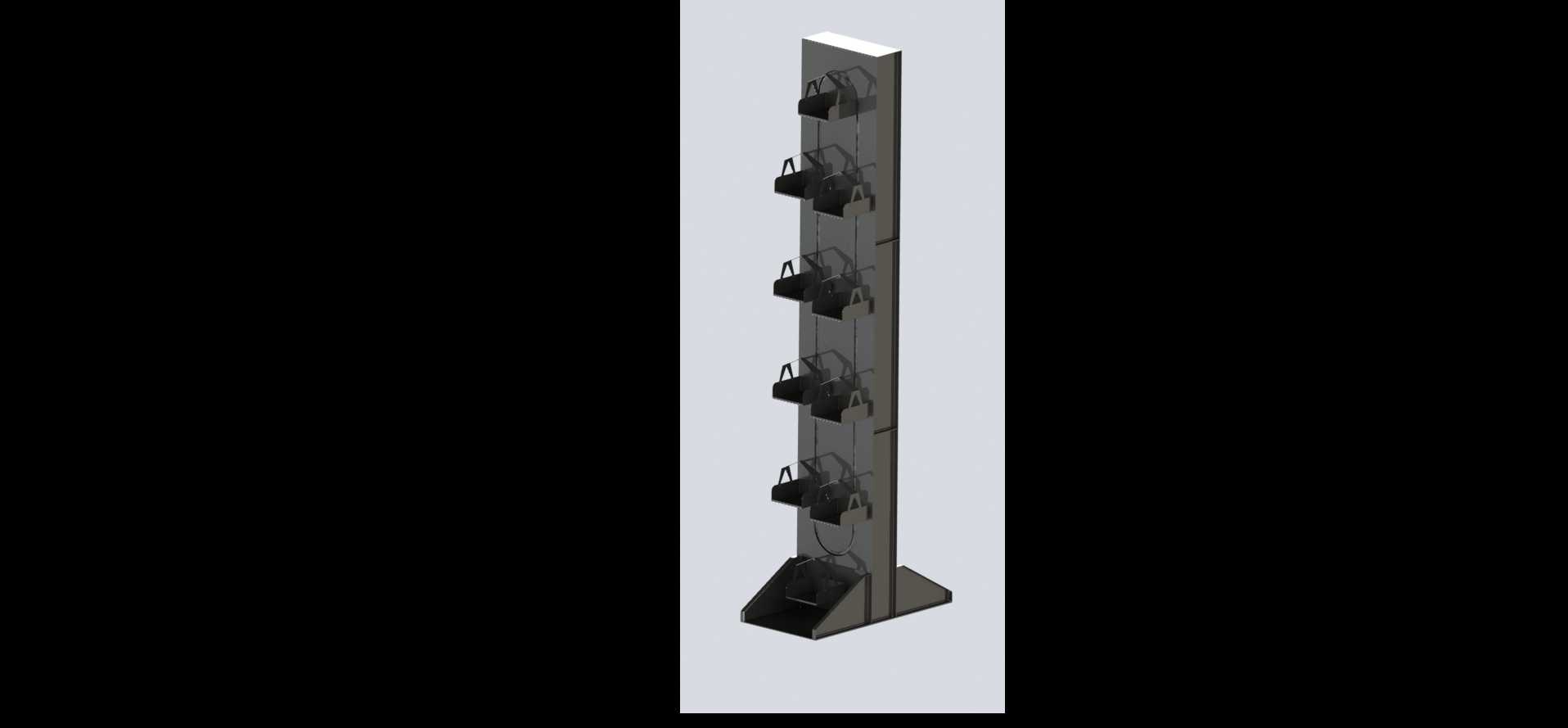

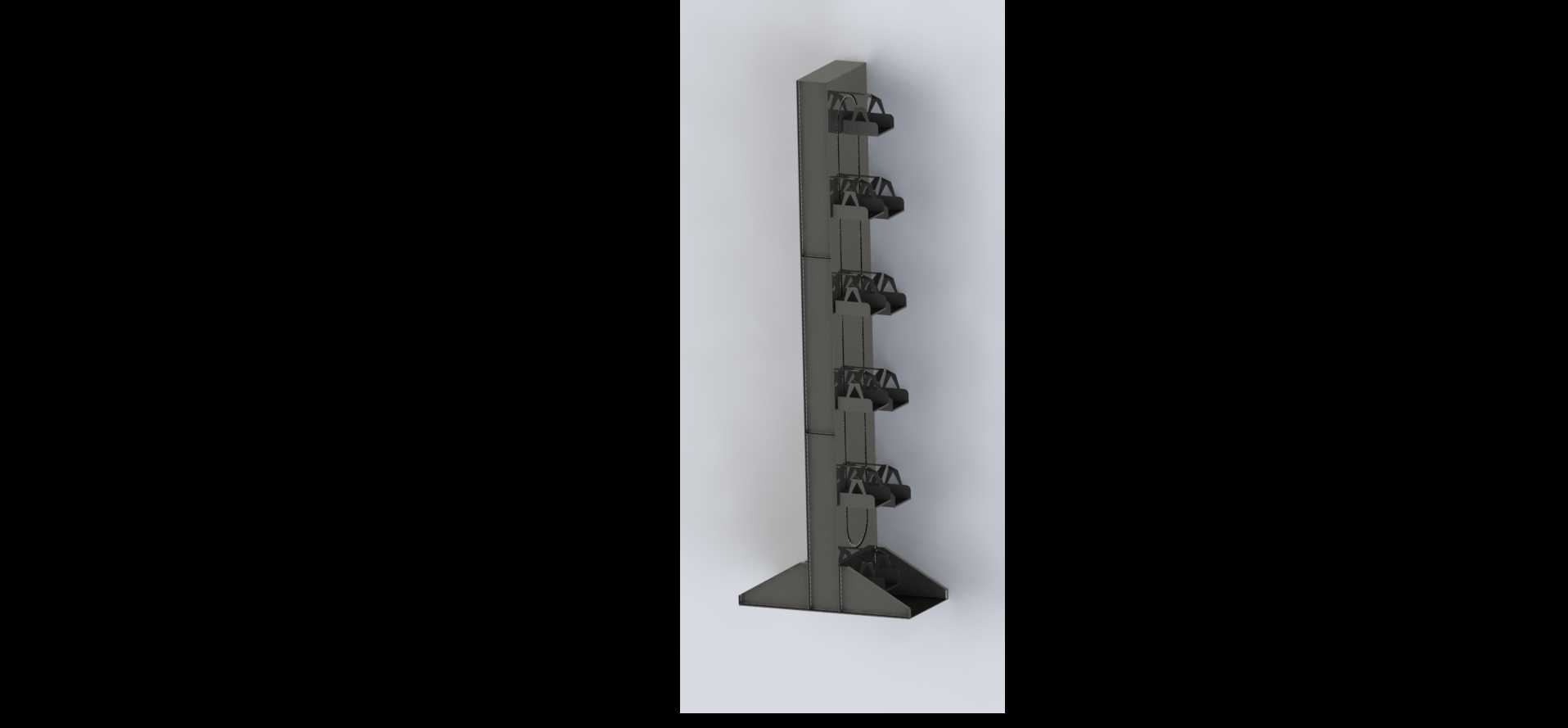

　　这款立式多层安装支架主要面向工业现场多点位传感检测的布设需求，常见于自动化产线旁的多维度参数采集工位、仓储物流通道的多高度检测点位、实验测试台架的多位置传感挂载场景，用来解决单一支架无法同时承载多个同规格传感器、需要分散布设多根支架占用现场空间的问题。从结构设计来看，整体采用立式长立柱搭配底部三角支撑底座的形式，底座通过折弯成型的支撑脚与立柱底端焊接固定，支撑脚向外延伸出足够的跨距，即使挂载满额的传感器，整体重心也能落在底座支撑范围内，不会出现侧翻风险，安装时可通过底座预留的安装孔直接用膨胀螺栓固定在混凝土地面，或是通过螺栓锁紧在设备平台的型材面上，不需要额外做配重处理。立柱采用标准矩形空心型钢加工，

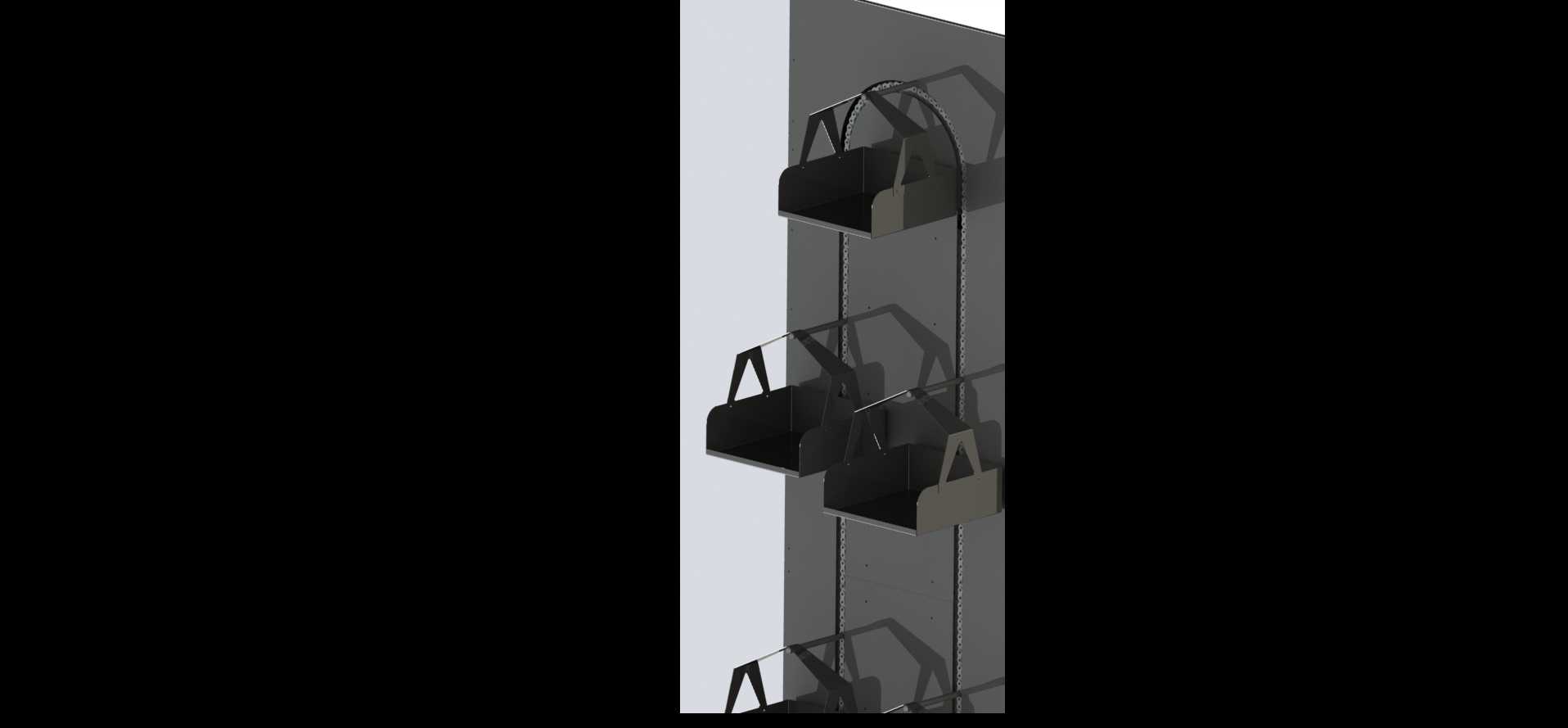

　　在保证整体结构刚性的同时降低自身重量，立柱正面等间距排布了五组传感器挂载位，最底部额外设置了一组低位挂载位，相邻挂载位的间距经过匹配校准，既不会因为间距过小导致相邻传感器的检测范围出现干涉，也不会因为间距过大浪费立柱的安装空间，每个挂载位都设计了快装式卡接结构，传感器装入后通过侧边的锁紧卡扣即可完成固定，不需要额外拧动多颗螺栓，后期更换传感器时只需要拨开卡扣就能直接取出，维护效率比传统螺栓固定的支架高出不少。设计过程中优先考虑了现场布线的便利性，立柱内部做了中空走线腔，每个挂载位的对应位置都开有走线孔，传感器的连接线可以直接穿过走线孔进入立柱内部，顺着内腔从底座侧边的出线口引出，所有线缆都隐藏在结构内部，

　　不会裸露在外被现场的工件剐蹭，也避免了积灰沾附在线缆表面加速老化。外形尺寸方面，整体高度适配常规工业现场的检测高度需求，底座的支撑跨距控制在较小范围内，不会占用过多的地面空间，安装边界要求安装面的平面度误差不超过2mm，避免底座安装后出现倾斜导致立柱垂直度偏差，影响传感器的检测角度精度。每个挂载位的承重经过校核，单点位可承载常规工业检测类传感器的重量，不会出现挂载后支架变形的问题，立柱的侧壁厚度经过选型验证，在满负载挂载的情况下，立柱顶端的形变量控制在允许范围内，不会因为晃动导致传感器检测数据出现偏差。支架的所有外露边缘都做了倒角钝化处理，安装和维护过程中不会划伤操作人员，表面采用喷塑处理，适配多数工业车间的防腐蚀、

　　防轻度磕碰的使用需求，不需要额外做表面防护处理。在实际使用中，这类支架可以根据现场的检测需求调整挂载传感器的类型，不管是光电类传感器、接近类传感器还是小型的视觉检测传感器，只要匹配卡接结构的安装尺寸都可以直接挂载，不需要重新定制支架，大幅降低了现场传感布设的改造成本，尤其是在多高度检测的场景下，比如物流分拣线的不同高度包裹检测、自动化立体库的货位到位检测、生产设备的多层工位状态检测，单根支架就能覆盖多个高度的检测点位，比分散安装多根单点位支架节省至少六成的安装空间，同时布线工作量也大幅减少，后期维护时只需要检查单根支架的线缆状态即可，不用在多根支架之间来回排查。设计时还考虑了不同现场的安装适配性，底座的安装孔做了长圆孔设计，安装时可以在小范围内调整支架的固定位置，不需要精准对齐预埋孔位，降低了现场安装的对位难度，立柱的挂载位也预留了小幅的高度调整余量，可根据实际检测需求微调传感器的安装高度，适配不同尺寸的被测物体检测需求。
