长行程并列式卡盘爪组结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:569717
  • 长行程并列式卡盘爪组结构设计
  • 长行程并列式卡盘爪组结构设计
  • 长行程并列式卡盘爪组结构设计

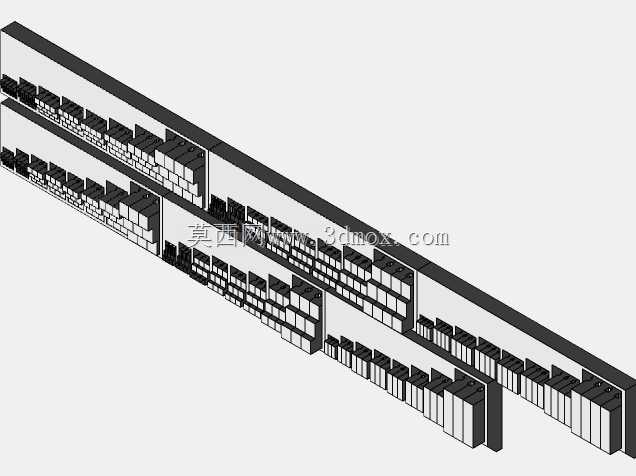

  这套并列排布的卡盘爪组,主要适配长条形异形工件的多工位同步夹持场景,常见于小型精密车床、走心机配套的工装改造,以及自动化上下料生产线的定位工位,区别于常规三爪卡盘的圆周夹持逻辑,该爪组采用双列平行排布的爪块布局,单根基体上集成多组独立可微调的夹持块,能够同时对多段同规格细长工件进行同步装夹,或是对长尺寸条状工件实现多点位均匀夹持,避免长工件装夹时出现的翘曲、悬空振颤问题。从结构设计逻辑来看,爪组的基体采用一体化长条式安装基准面,底面加工有统一的定位槽,能够直接匹配机床工作台上的标准T型槽安装边界,不需要额外制作转接板,安装时只需要通过两侧的压块锁紧即可完成定位,整体安装面的平面度控制在0.02mm以内,

  保证所有爪块的夹持基准处于同一水平面。每一组独立的爪块都采用阶梯式卡位设计,靠近基体侧的卡位用于固定爪块的安装位置,外侧的卡位直接接触工件,不同位置的爪块可以根据工件的外形轮廓调整安装间距,调整时只需要松开爪块侧面的紧定螺钉,即可沿基体上的导向滑槽滑动到目标位置,锁紧后即可形成稳定的夹持点位,这种模块化的爪块设计,让整套爪组能够适配不同长度、不同截面形状的工件,不需要更换整套卡具,只需要调整爪块位置或是更换对应接触面的爪头即可。在实际加工场景中,这类爪组常用来装夹长条状的传感器外壳、小型导轨型材、精密接插件料带等零件,双列排布的结构可以同时装夹两排工件,配合机床的自动走刀路径,能够一次完成多件工件的端面加工、侧面铣削或是钻孔工序,

  大幅提升批量加工的装夹效率,相比传统的平口钳单工位装夹,加工效率能够提升4倍以上,同时多点位夹持的方式能够让工件的受力更均匀,加工时的切削振颤明显降低,工件的表面加工质量更稳定。设计时特意将爪块的夹持接触面做了微齿防滑处理,齿纹深度控制在0.1mm,既能够保证足够的夹持摩擦力,避免工件在切削力作用下出现滑移,又不会在工件表面留下过深的夹痕,减少后续去毛刺的工序工作量。爪组的整体外形采用窄长式设计,宽度方向的尺寸控制在120mm以内,不会占用过多的工作台安装空间,两侧预留的安装避让位能够适配机床的冷却液喷嘴位置,加工时冷却液可以直接冲到切削位置,不会被爪组基体遮挡。导向滑槽采用梯形截面设计,相比矩形滑槽的接触面积更大,

  爪块滑动时的导向精度更高,长期使用后的磨损量更小,紧定螺钉的锁紧点正对滑槽的梯形斜面,锁紧时能够产生垂直于滑槽面的锁紧力,不会出现爪块锁紧后偏移的问题。在安装边界的设计上,爪组的两端都预留了标准的行程限位块安装位,当需要配合自动化上下料机构使用时,可以在两端安装光电传感器的触发挡片,配合机床的控制系统实现爪组开合位置的精准检测,适配自动化生产线的无人化加工需求。每一个爪块的顶部都加工有标准的螺纹孔,能够根据加工需求加装不同材质的软爪垫片,比如加工铜、铝等软质工件时,可以加装尼龙或是紫铜垫片,避免夹伤工件表面,加工硬质钢材工件时,可以加装硬质合金垫片提升爪块的耐磨性能。整套爪组的受力路径经过优化,夹持力从紧定螺钉传递到爪块,再通过梯形滑槽均匀分散到整个基体上,不会出现局部应力集中导致的基体变形问题,即使在大夹持力工况下,基体的变形量也控制在0.01mm以内,能够保证长期使用的夹持精度稳定性。
