成套硬质合金焊接车刀组配套刀架结构

项目分类:车刀 发布时间:2022-03-03 ID:569707
  • 成套硬质合金焊接车刀组配套刀架结构
  • 成套硬质合金焊接车刀组配套刀架结构
  • 成套硬质合金焊接车刀组配套刀架结构
  • 成套硬质合金焊接车刀组配套刀架结构

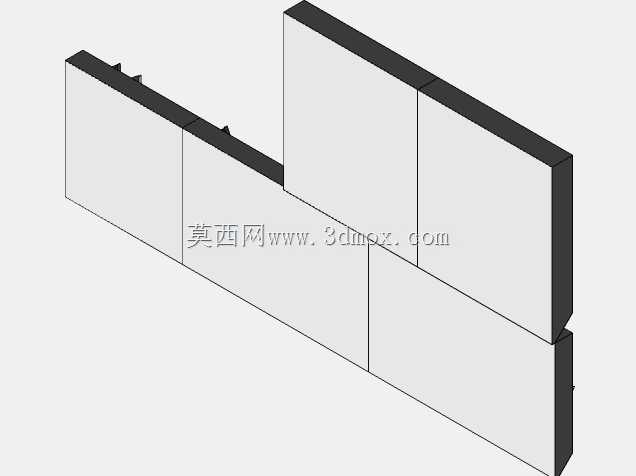

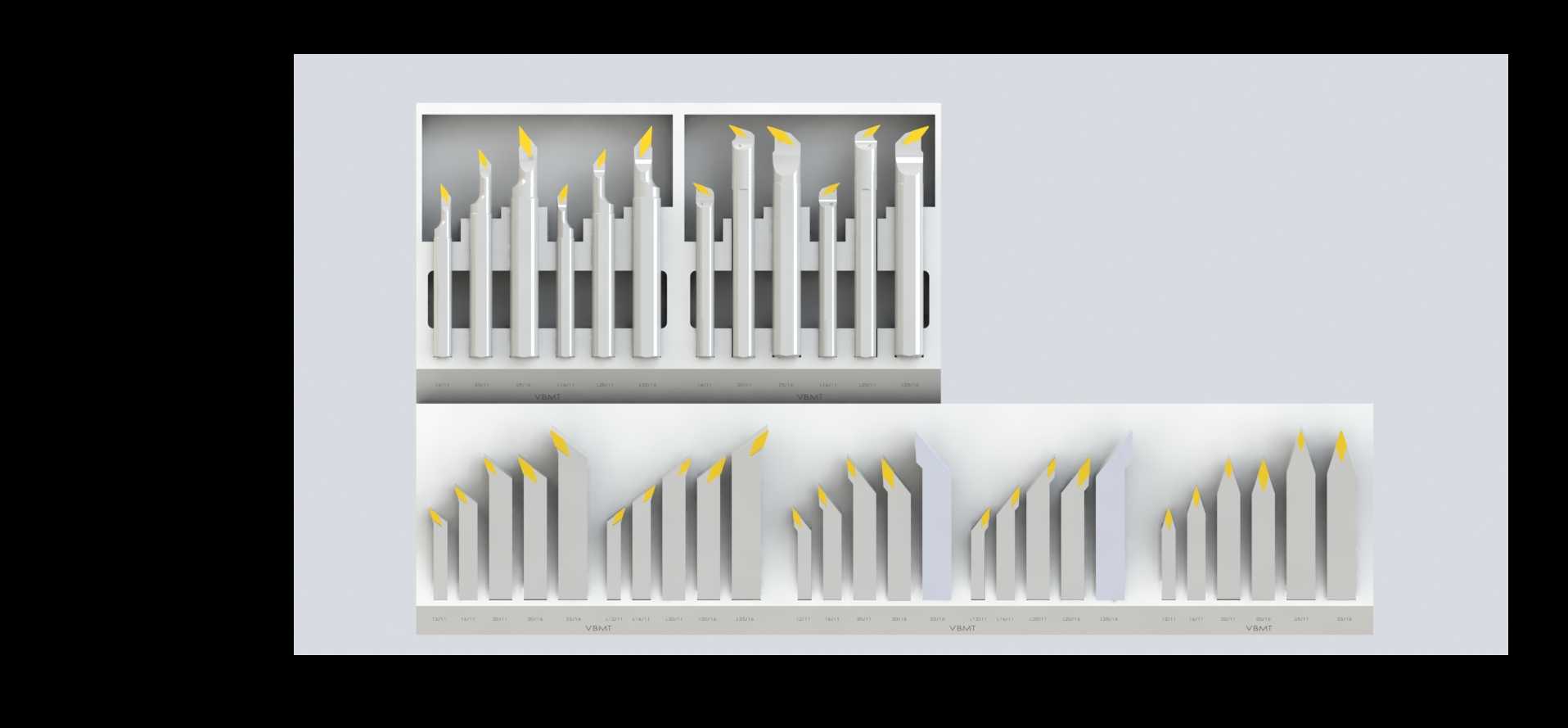

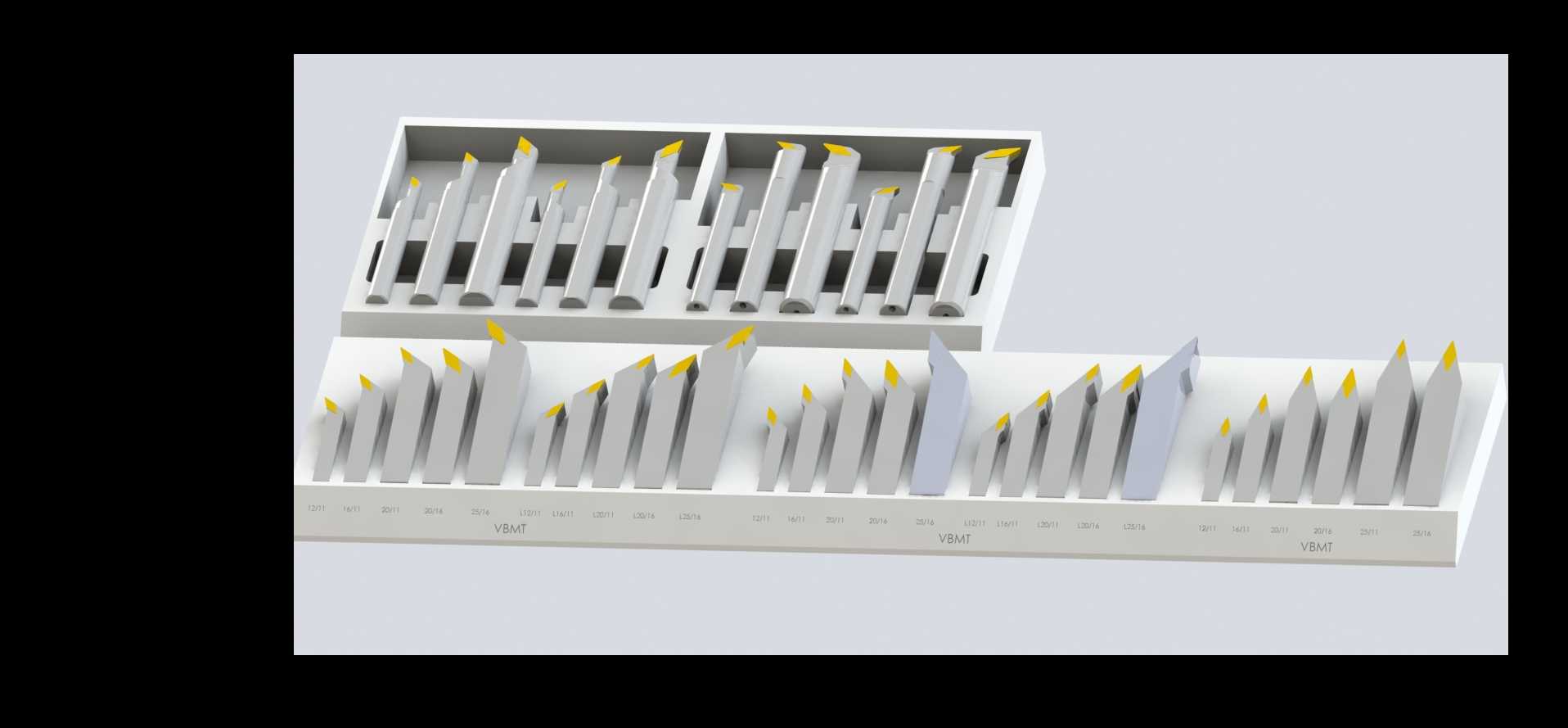

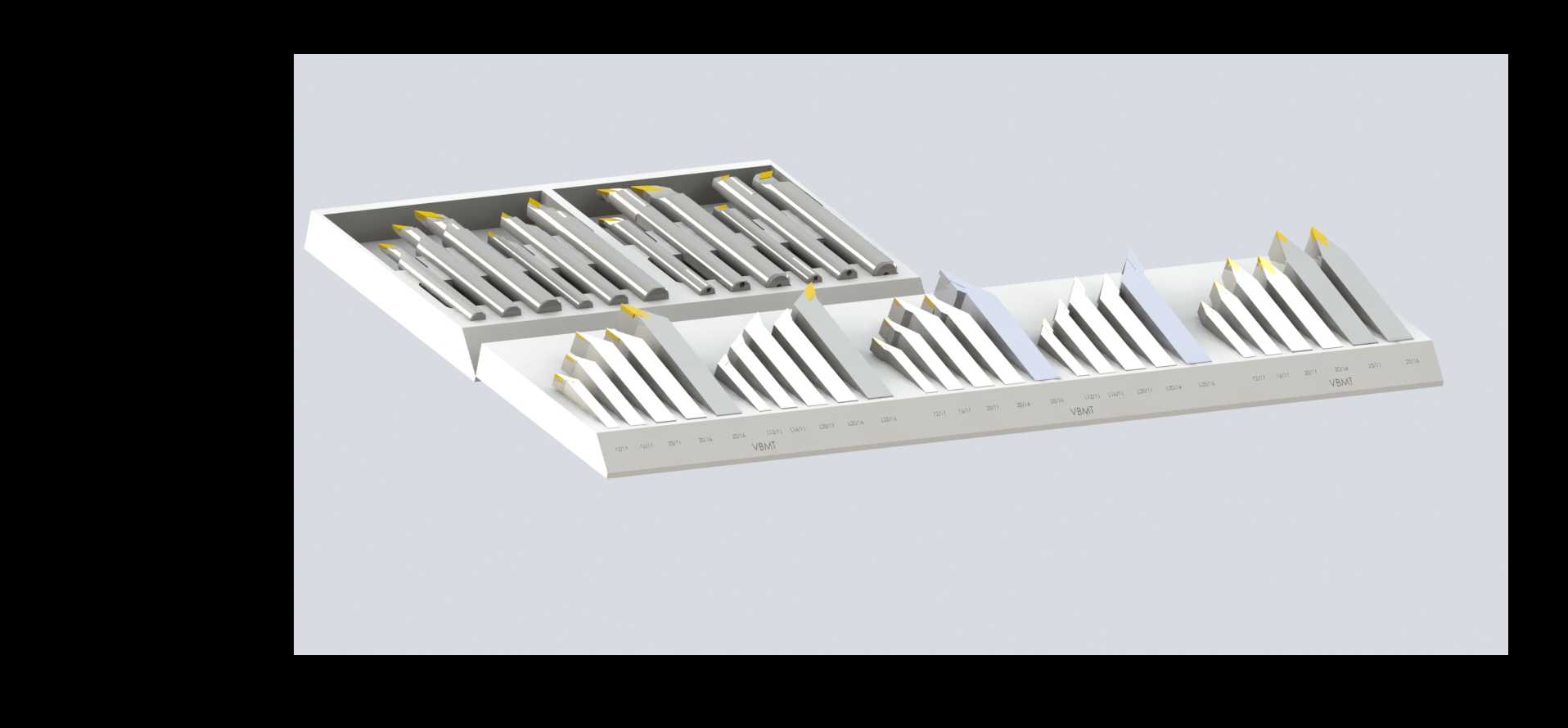

  在普通卧式车床、落地车床及转塔车床的日常金属切削作业中,不同加工工序需要频繁更换对应切削角度的车刀,这套成组车刀搭配专用收纳刀架的结构,正是为了适配中小批量机加工车间的刀具管理与快速换刀需求。整套刀具覆盖了外圆粗车、外圆精车、端面车削、内孔镗削、切槽、螺纹车削等常规车加工工序,每把车刀的刀头采用硬质合金刀片焊接在45号钢刀杆上的结构,刀杆部分做了发黑防锈处理,硬质合金刀尖根据加工用途磨出了对应的主偏角、副偏角、前角与后角,比如粗车外圆的车刀主偏角设为75度,兼顾切削深度与径向切削力的平衡,精车刀主偏角为90度,可减少加工面的残留面积高度,端面车刀主偏角为45度,能同时适配端面与外圆的轻切削作业。配套的刀架采用分层式排布设计,

  上下两层刀槽按照刀具长度、刀尖角度做了分区定位,每个刀槽的宽度与对应刀杆的厚度做了间隙配合,间隙控制在0.05到0.1毫米之间,既方便刀具取放,又能避免刀具在刀架内晃动磕碰刀尖,刀架底部做了防滑的磨砂接触面,可直接放置在车床旁的工具台面上,也可通过侧边的安装孔固定在机床侧挂板上,刀架的整体外形尺寸适配常规机床工具柜的抽屉层高度,不会出现放不进工具柜的问题。从设计逻辑来看,这套车刀组的排布遵循了加工工序的使用频率,最常使用的外圆车刀放在刀架最外侧的易取位置,切槽刀、螺纹刀这类使用频率稍低的刀具放在内侧位置,每把刀的刀杆尾部都做了统一的倒角处理,方便操作人员快速识别刀具插入方向,避免拿反刀具碰伤刀尖。在实际安装使用时,

  每把车刀的刀杆厚度统一为20毫米,适配市面上绝大多数普通车床的四方刀架装夹尺寸,装夹时刀杆伸出刀架的长度控制在刀杆厚度的1.5倍以内,可避免切削过程中出现刀杆振颤影响加工表面粗糙度的问题。针对不同的加工材质,这套车刀的刀尖角度也做了区分,加工钢件的车刀刀尖磨有0.2毫米左右的负倒棱,提升刀尖的抗冲击性能,加工铸铁件的车刀前角适当减小,避免崩碎切屑打坏刀尖,精车刀的刀尖处磨有R0.3到R0.5的圆弧过渡刃,可有效降低加工面的粗糙度值。在车间日常刀具管理场景中,这种成组带收纳架的车刀组,能有效避免刀具零散堆放导致的刀尖磕碰、刀具丢失问题,操作人员换刀时可直接在刀架上找到对应工序的刀具,无需在杂乱的工具堆里翻找,能有效缩短换刀辅助时间,

  提升单机作业效率。刀架的材质采用ABS工程塑料注塑成型,有足够的刚性支撑刀具重量,同时不会刮花刀杆表面,刀槽的深度设计为刀杆宽度的三分之二,刀具插入后不会倾倒,即使移动刀架也不会出现刀具滑落的情况。从建模细节来看,每把车刀的硬质合金刀片与刀杆的焊接位置做了精准的贴合处理,刀片的伸出长度符合实际焊接车刀的工艺要求,没有出现刀片过长或过短不符合加工实际的问题,刀尖的角度建模完全按照实际切削刀具的参数制作,可直接用于刀具管理系统的三维可视化展示,也可作为机加工教学场景的演示模型,帮助新入行的操作人员快速识别不同车刀的外形与用途。在实际切削作业中,这套车刀适配的切削参数范围覆盖了常规碳钢、铸铁、有色金属的车削加工,粗车时切削深度可到2到4毫米,进给量0.2到0.5毫米每转,精车时切削深度0.1到0.5毫米,进给量0.05到0.15毫米每转,完全能满足普通机加工车间的常规加工需求。刀架的分层设计还预留了少量空余刀槽,方便车间根据自身加工需求补充定制特殊角度的车刀,无需额外购置新的刀具收纳装置,整体结构的实用性完全贴合中小机加工企业的生产现场实际情况。
