多规格机夹式车刀组切削刀具结构

　　在常规金属切削加工场景中，车削工序占据了机加工环节近四成的作业比重，不同加工工况对应的刀具选型直接决定了工件的加工精度、表面质量以及生产节拍。这套多规格车刀组覆盖了外圆车削、端面车削、切槽、仿形车削等常见车加工需求，每款刀体的切削刃角度都经过针对性优化，适配不同硬度的碳钢、合金钢、有色金属等常见加工材质。从实际车间应用来看，多数中小批量加工的数控车床工位，都会配备这类成套车刀，减少换刀时的刀具选型调试时间，避免单把刀具适配多工况导致的刃口过度磨损。刀体部分采用整体硬质合金刀杆搭配可更换刀片的结构设计，刀杆的刚性经过结构强化，在大切深、高进给的切削参数下，能有效抑制切削颤振，保证加工过程的稳定性。刀片的夹持结构采用压板式锁紧，

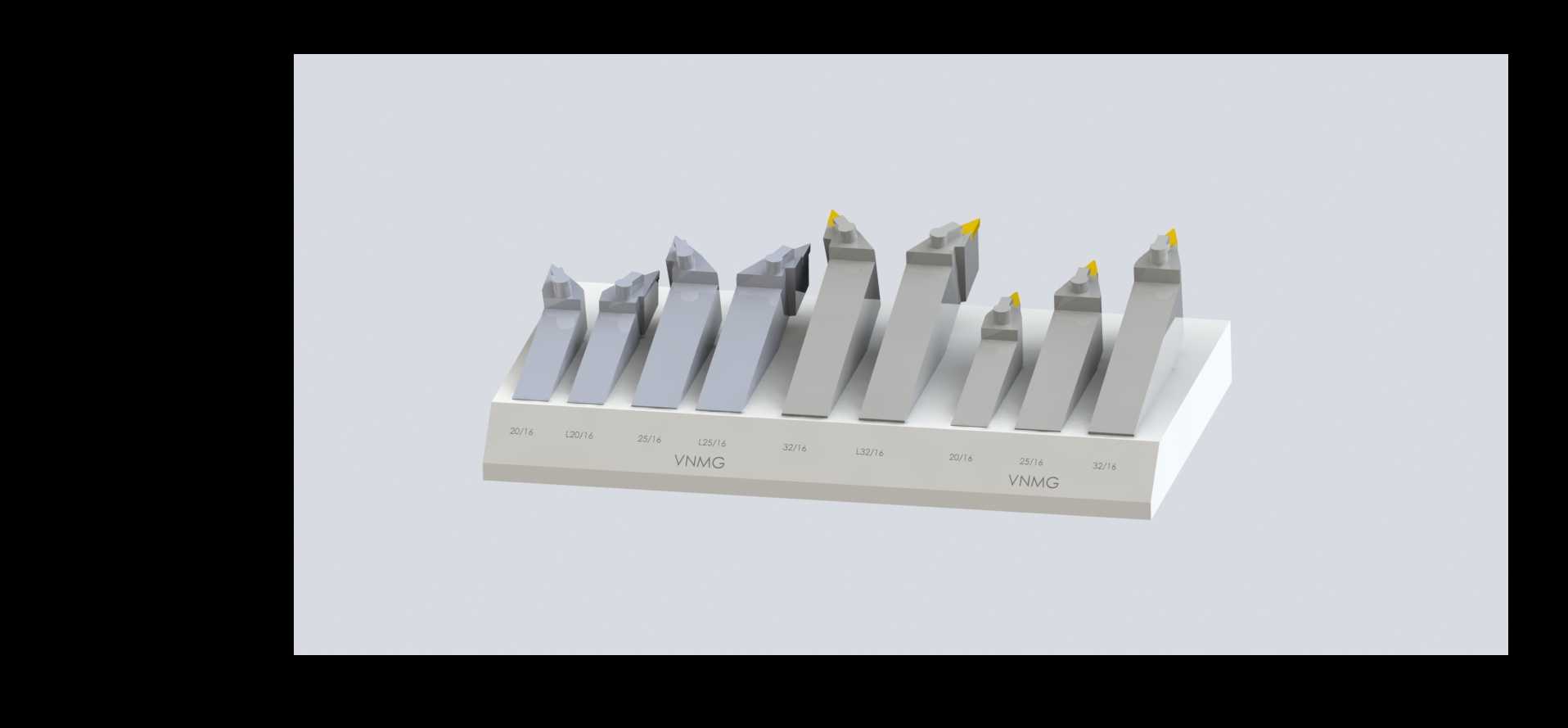

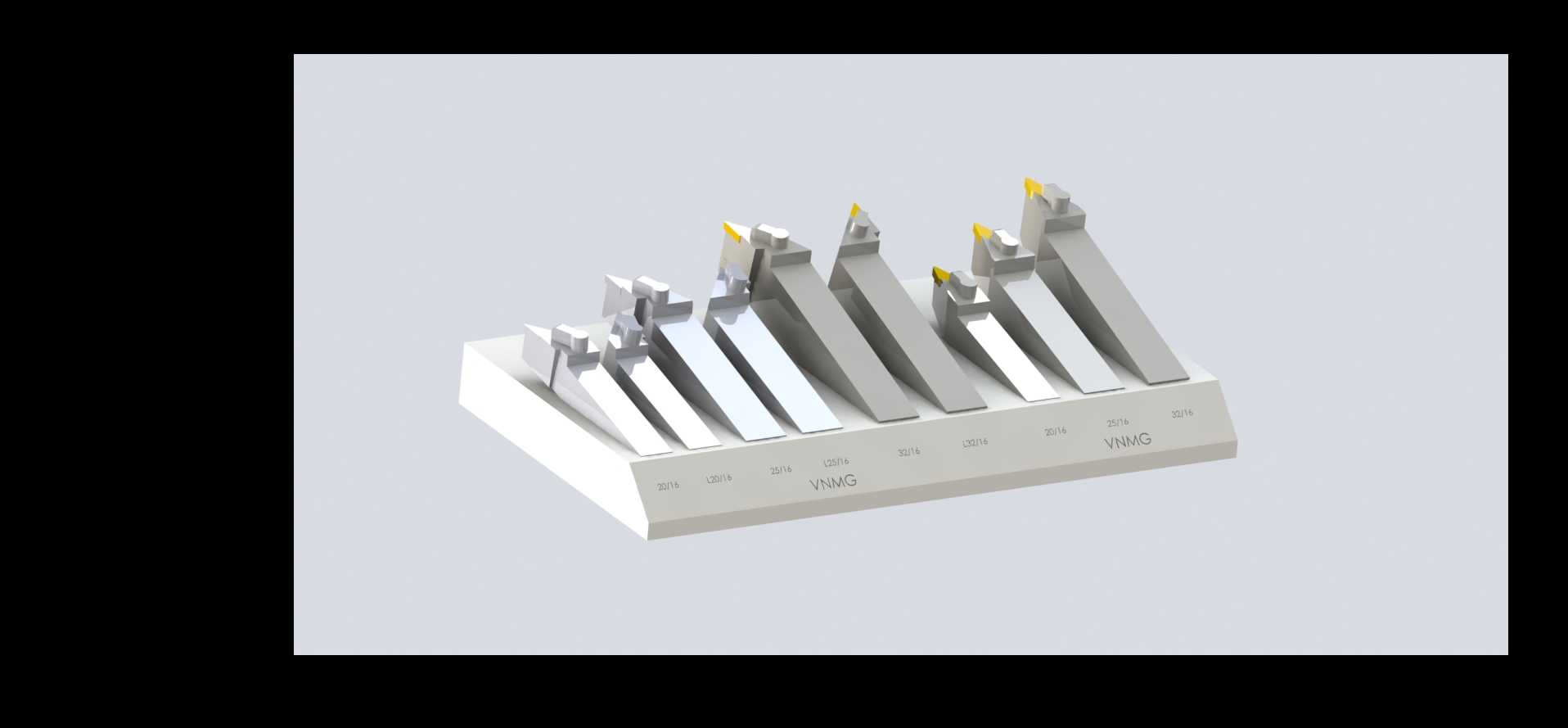

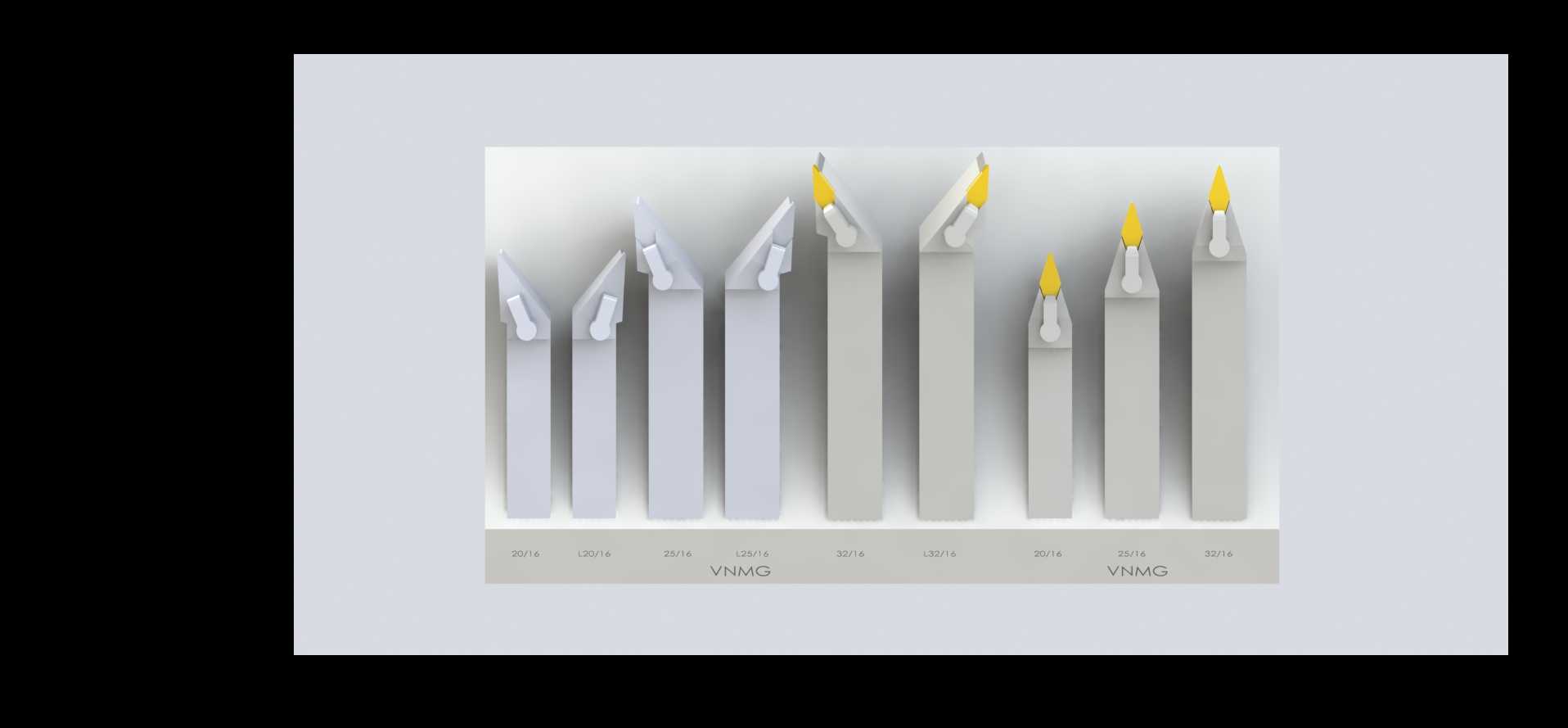

　　相比螺钉锁紧的结构，在断续切削工况下的抗冲击能力更强，锁紧可靠性更高，同时刀片更换操作便捷，不需要复杂的专用工具，一线操作人员在工位上就能快速完成刀片更换，减少设备停机等待时间。整套车刀放置在专用的刀座上，刀座上对应每款车刀的位置都做了定位槽设计，不同规格的刀体不会出现混放、磕碰的情况，日常存放和转运过程中能有效保护切削刃口，避免刃口因为磕碰出现崩缺，延长刀具的实际使用寿命。从设计思路上看，这套车刀组的每款刀体都做了统一的安装柄尺寸设计，能够适配市面上多数常规数控车床的刀塔安装位，不需要额外加装过渡套，安装时的定位基准统一，操作人员更换不同功能车刀时，不需要重新对刀或者仅需微调刀补参数，大幅缩短换刀准备时间。不同功能车刀的主偏角、

　　刃倾角、前角后角都做了差异化设计：外圆车刀采用75度主偏角，兼顾径向切削力分散和大切深能力；仿形车刀采用35度菱形刀片设计，能够完成复杂曲面的走刀加工，避免刀体与工件已加工面出现干涉；切槽刀的刃口做了强化处理，能够承受切槽过程中较大的径向切削力，避免崩刀。刀体的外形尺寸都控制在常规车床刀塔的安装边界范围内，刀杆悬伸长度经过优化，在保证足够加工行程的前提下，尽可能缩短悬伸量，提升刀体的整体刚性，减少切削过程中的让刀现象，保证工件的尺寸公差稳定性。刀片的刀尖位置都做了统一的高度设计，安装到刀塔后刀尖与主轴中心高的偏差控制在极小范围内，不需要每次换刀都反复调整中心高，降低操作人员的调试工作量。在实际生产应用中，

　　这类成套车刀特别适合实训教学、小批量多品种加工车间、维修类加工工位这类需要频繁切换加工工序的场景，不需要单独采购不同功能的单支车刀，配套的刀座也方便刀具的日常管理，避免刀具丢失或者规格混乱。刀体表面做了发黑防锈处理，在车间潮湿的加工环境下，能够有效避免刀体生锈，保证安装基准面的精度，长期使用也不会因为锈蚀导致安装定位出现偏差。每款车刀的切削刃口都做了钝化处理，能够有效减少切削过程中的积屑瘤产生，提升工件的表面加工质量，同时刃口的抗冲击性能也得到提升，在加工带氧化皮的毛坯件时，不容易出现初期崩刃的问题。从结构细节来看，刀杆上的刀片定位槽精度控制严格，刀片安装后不会出现错位，保证每片刀片更换后的切削位置一致性，减少换刀后的试切次数，降低材料损耗。锁紧压板的压紧力方向经过优化，能够将刀片牢牢压在定位面上，即使在高速切削、大进给的工况下，刀片也不会出现移位，保证加工过程的安全性和稳定性。整套刀具的结构设计完全贴合实际机加工的使用需求，没有多余的冗余结构，所有结构设计都围绕提升切削稳定性、降低操作难度、延长刀具使用寿命这几个核心的工程需求展开，能够覆盖普通卧式车床、数控车床的绝大多数常规车削加工需求。
