多规格机夹车刀组配套收纳刀座结构

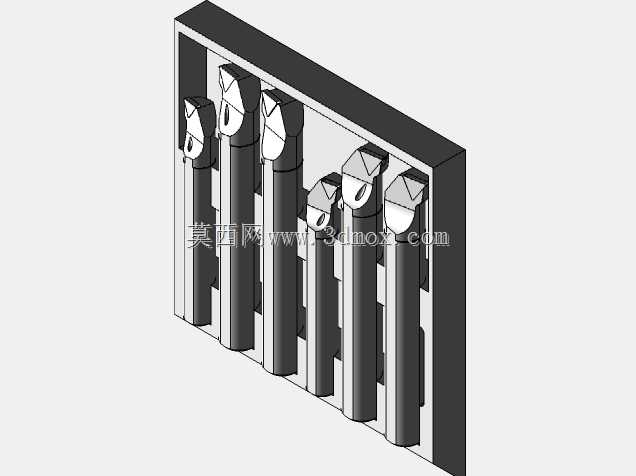

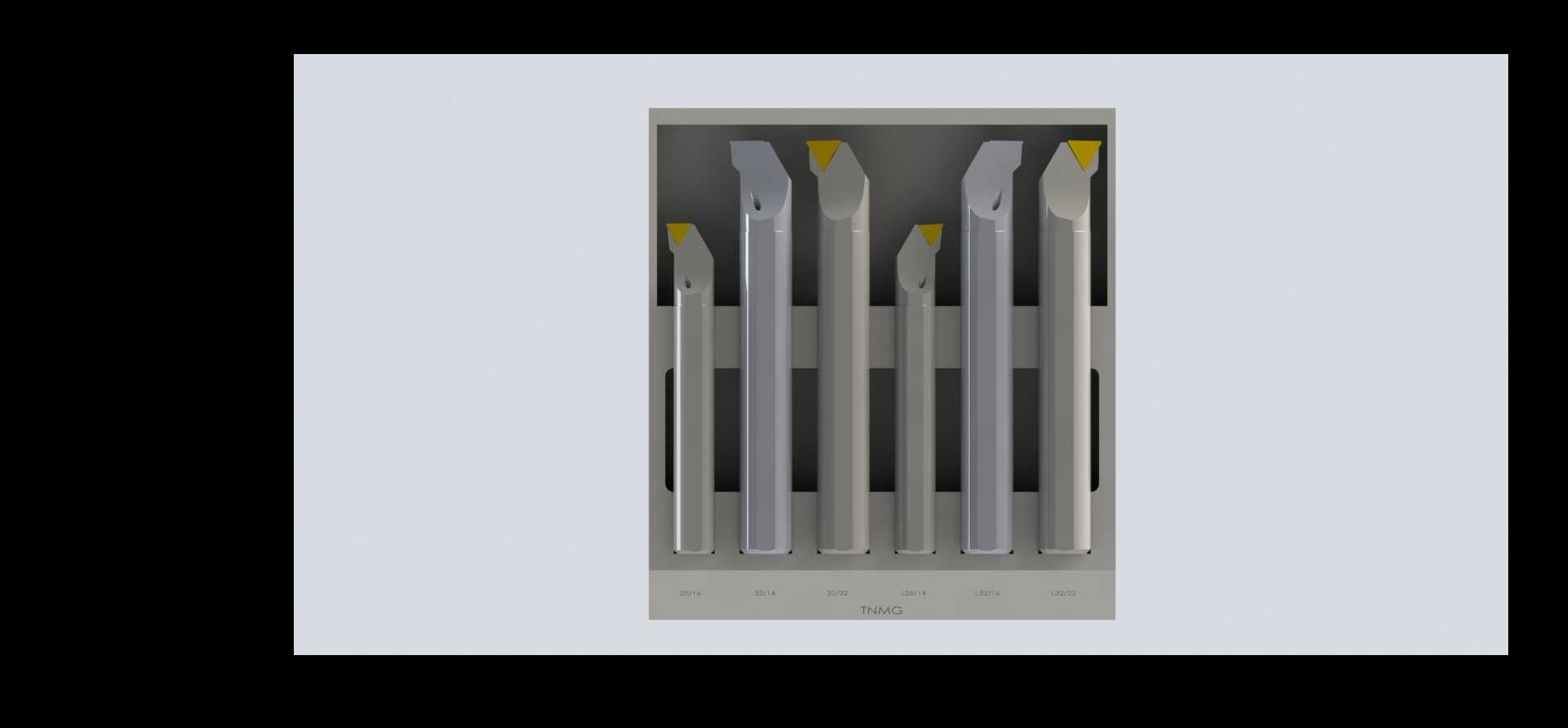

　　这套车刀组配套收纳结构的设计，首先要匹配车间数控车床、普通卧式车床的日常换刀作业需求——一线操作岗在批量加工不同材质工件时，往往需要频繁更换不同刀尖角度、不同切削方向的车刀，散乱放置在工作台面不仅容易磕碰刀尖造成刃口崩损，还会增加找刀的辅助时间，这套带定位槽的刀座就是针对这类场景做的结构优化。从实际使用的角度看，刀座上的每一个卡槽都对应一款特定用途的车刀：有90度外圆车刀用于轴类零件的外轮廓车削，45度端面车刀用于工件端面的平削加工，切槽刀用于轴件的退刀槽、密封槽加工，内孔车刀用于套类零件的内壁切削，不同刀具的卡槽宽度、深度都和对应刀杆的截面尺寸做了小间隙配合，间隙控制在0.2mm以内，既方便取放，

　　又能避免刀具在刀座内晃动刮伤刀杆表面。设计过程中首先考虑的是安装边界，刀座的整体外形尺寸适配车间常用的刀具柜层板间距，底部做了防滑的平面结构，可以直接放置在机床操作侧的工作台面上，也可以通过侧面的安装孔固定在刀具架上，不会因为机床运行的振动出现滑移。刀杆部分的结构做了统一的夹持基准设计，所有车刀的刀杆截面都采用标准矩形尺寸，能够直接匹配车床的四方刀架装夹位，换刀时不需要额外调整垫片，只要将刀杆推入刀架装夹槽锁紧即可，有效缩短换刀对刀的时间。刀尖部分的结构根据加工用途做了差异化设计：外圆车刀的刀尖做了圆弧过渡，适合连续切削的钢件加工，减少刀尖磨损；切槽刀的刀刃做了窄边强化处理，避免切槽过程中出现崩刃；端面车刀的主偏角做了优化，

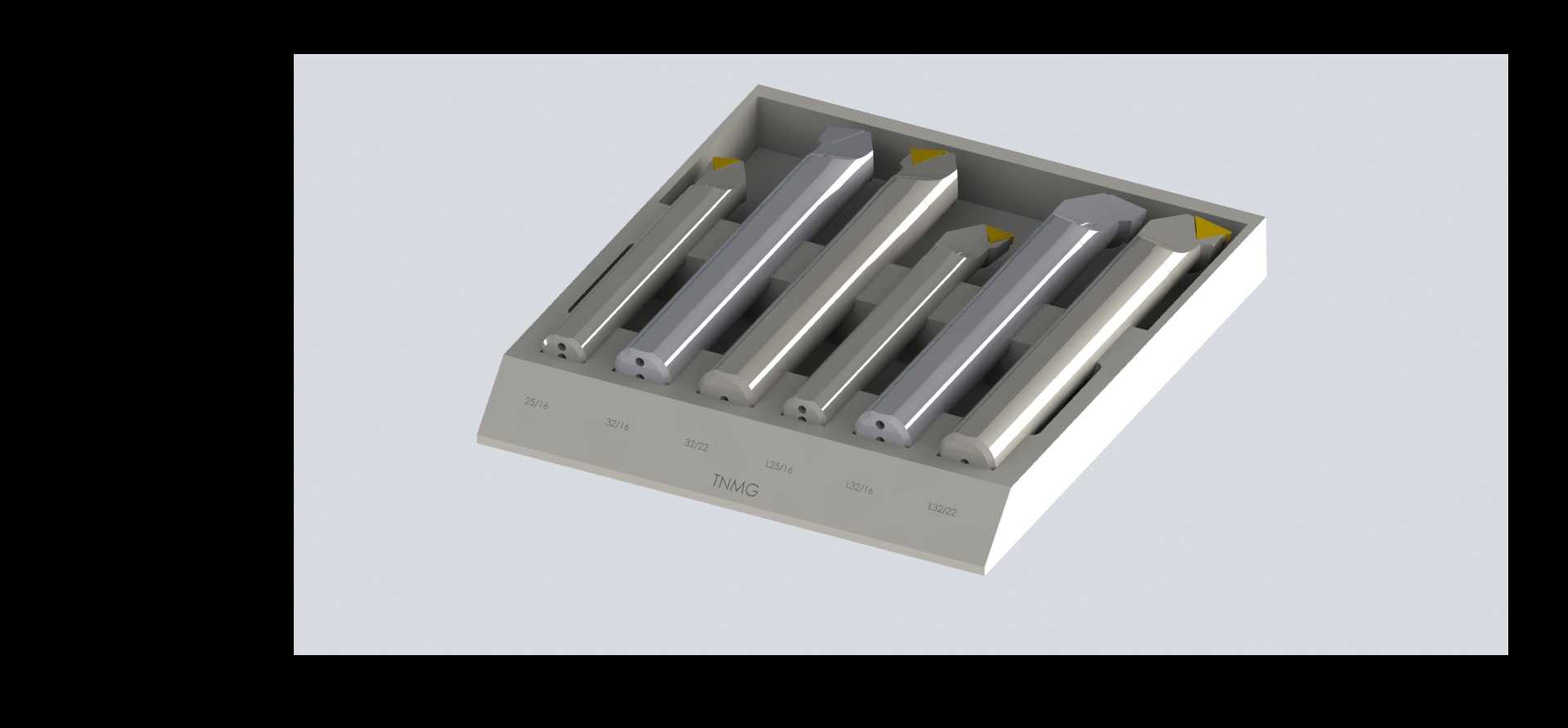

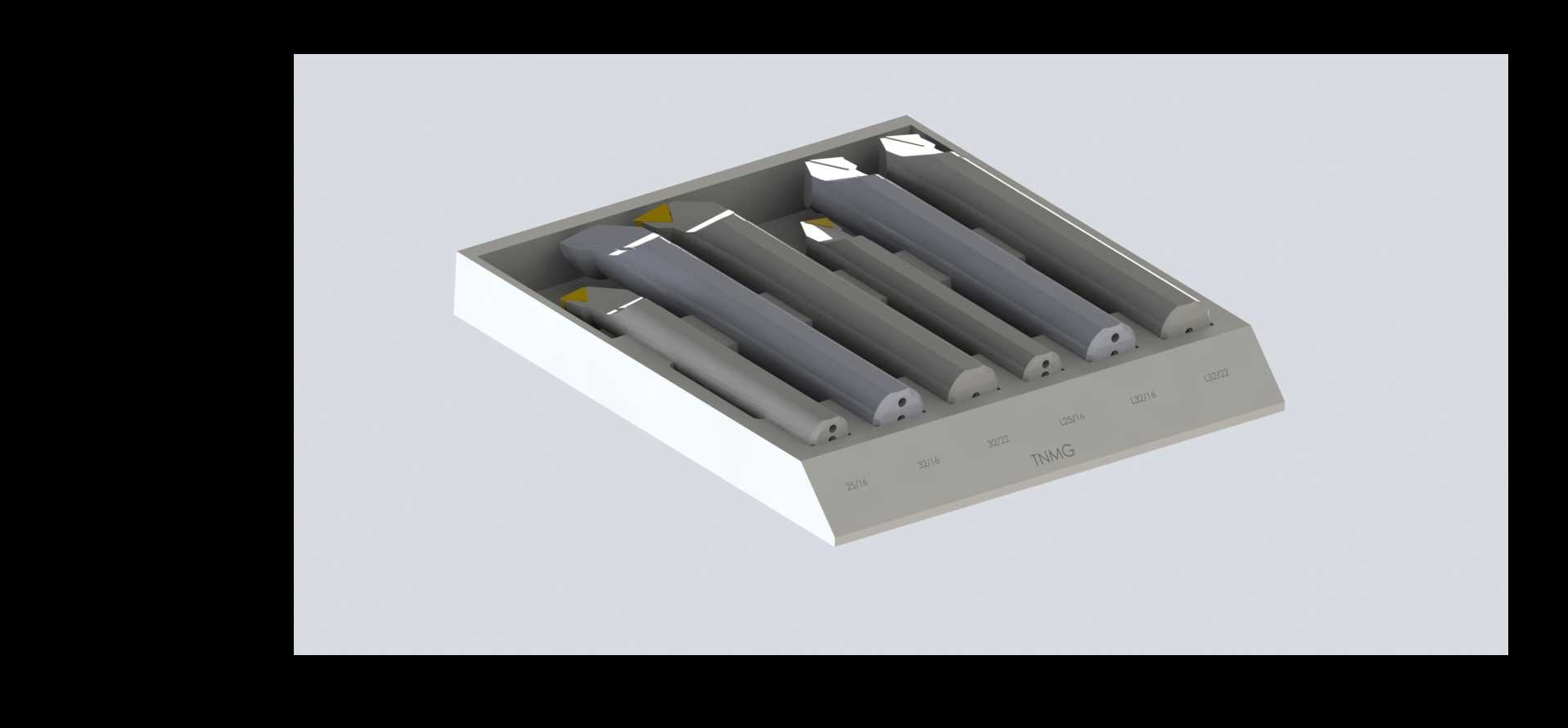

　　切削时的径向力更小，加工薄壁端面时不容易出现工件变形。收纳座的卡槽排布做了人体工学优化，常用的外圆车刀、端面车刀放置在靠近操作位的前排槽位，使用频率稍低的内孔刀、螺纹车刀放置在后排，取刀时不需要反复翻找，每一个卡槽的末端都做了排屑缺口，日常清理刀座内的切屑、切削液残留时，可以直接用压缩空气从缺口处吹出，不需要把所有刀具取出就能完成清洁。刀座的侧壁做了加厚处理，长期使用不会因为刀具的频繁取放出现卡槽变形，材质选用常用的工程塑料或者铝合金都可以实现，重量轻且防锈，适合车间多切削液、多油污的使用环境。从结构建模的角度看，所有刀杆的装夹面都做了拔模角度处理，和刀架的装夹基准完全对齐，建模时每一款车刀的刀尖位置都做了统一的高度基准，

　　在做虚拟装配验证时，可以直接导入车床的刀架模型做干涉检查，确认换刀过程中刀具不会和卡盘、尾座出现碰撞。这套结构不仅可以用于生产现场的刀具管理，也可以作为刀具存储、转运的承载结构，避免刀具在车间流转过程中出现刃口损坏，不同规格的刀具分槽放置，也能帮助新入职的操作人员快速识别不同用途的车刀，减少用错刀具导致的工件报废问题。
